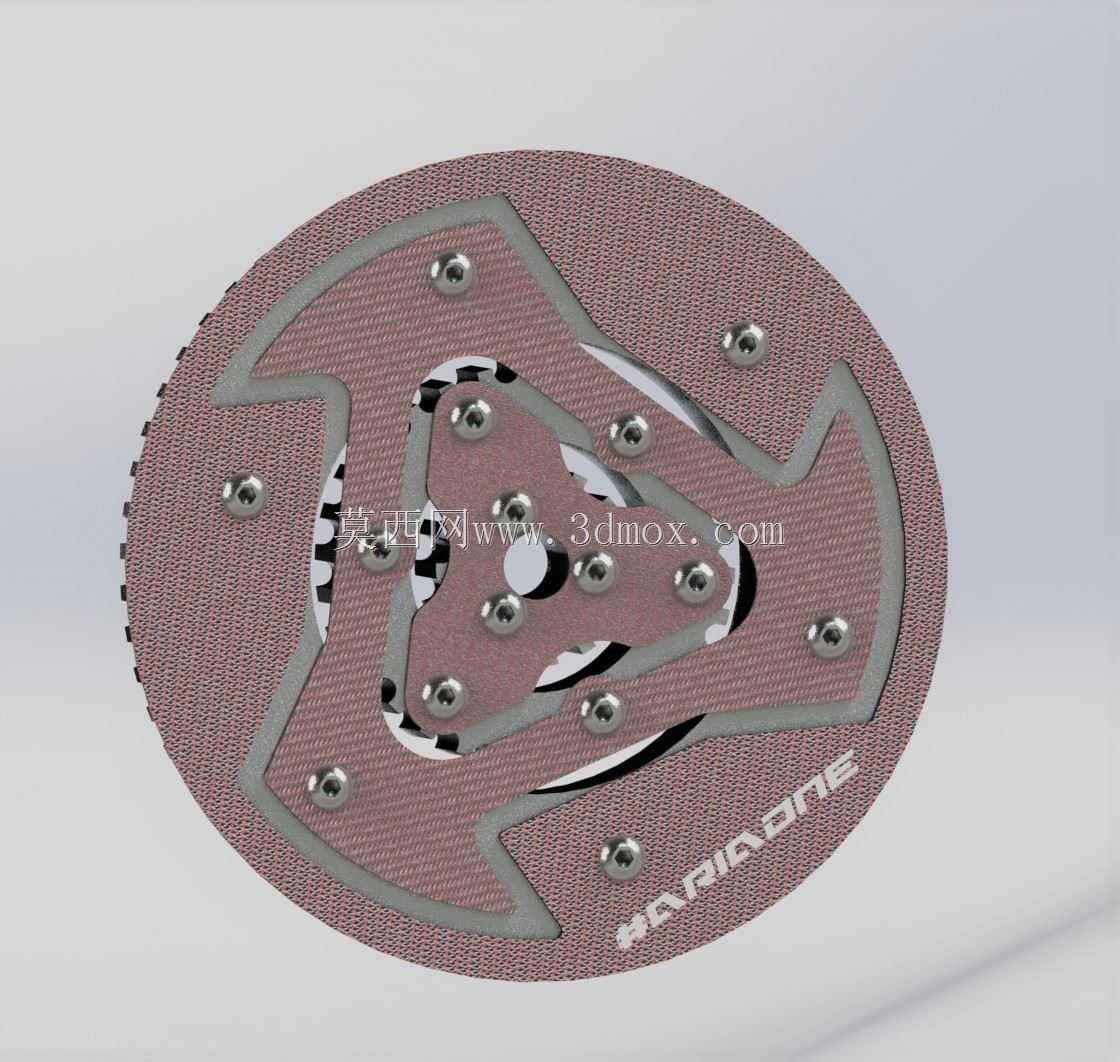

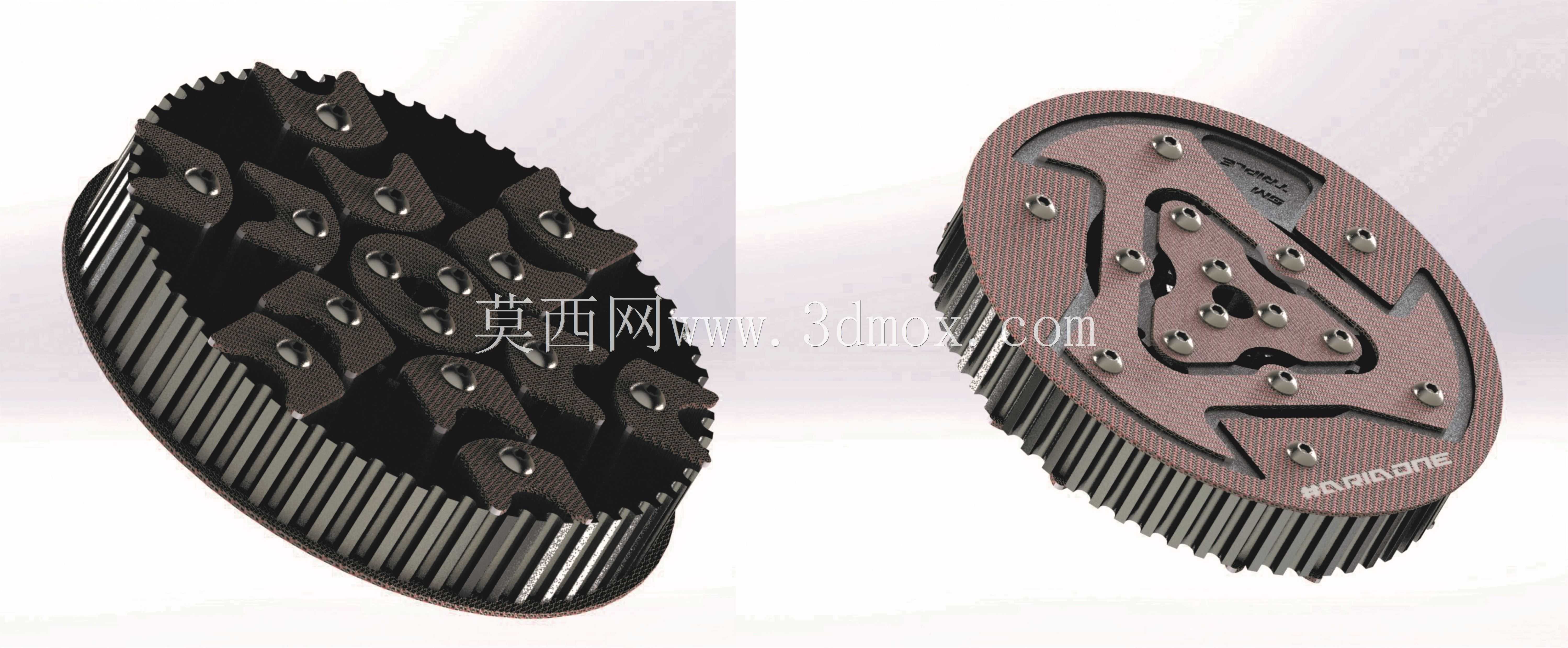

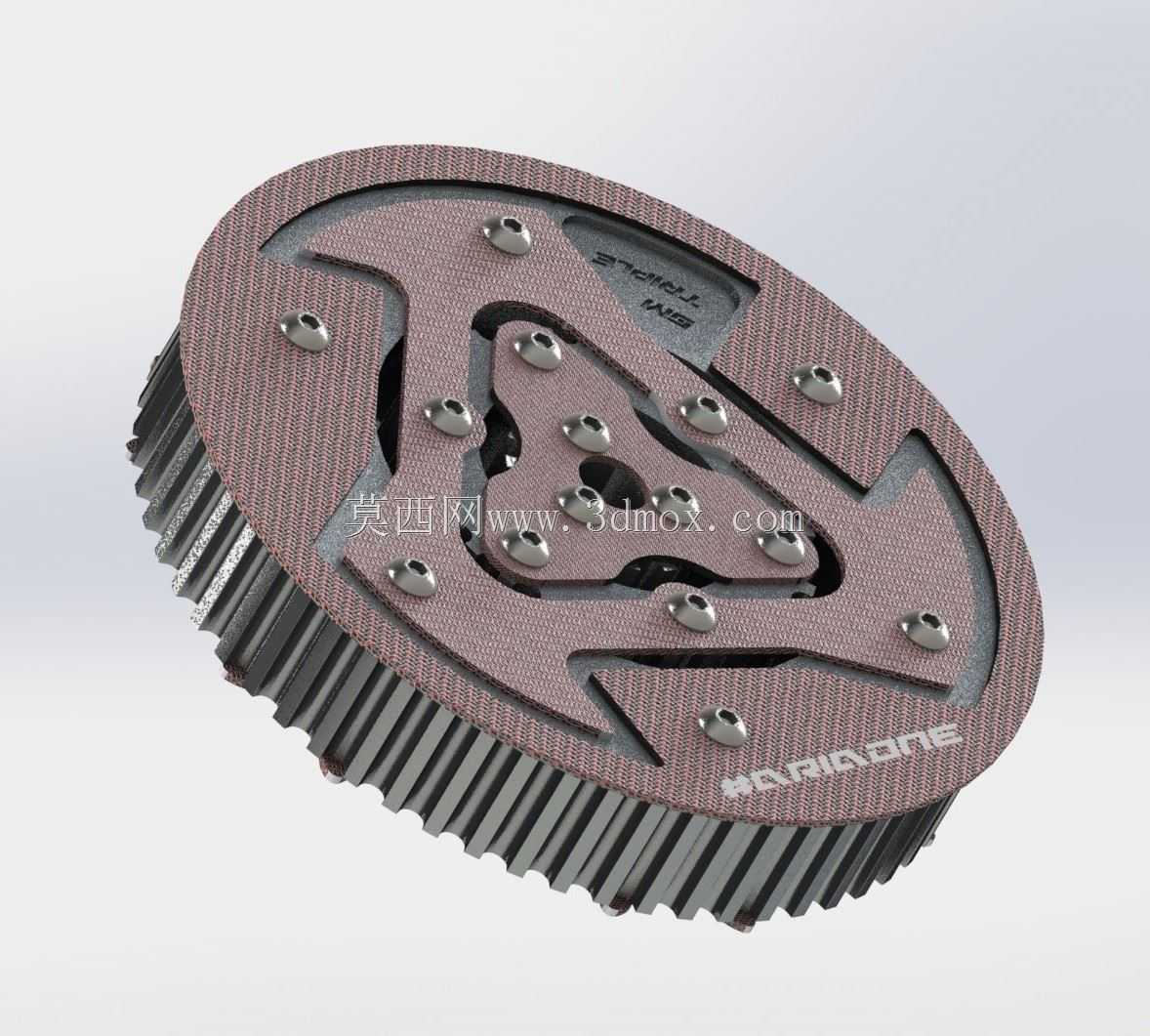

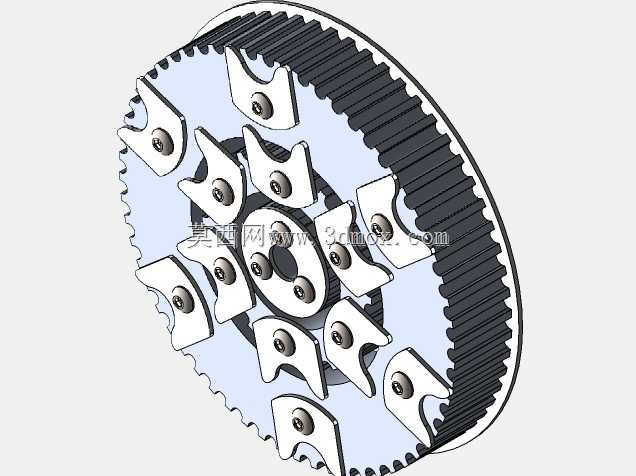

5M轮齿式三滑轮扭矩调节传动组件

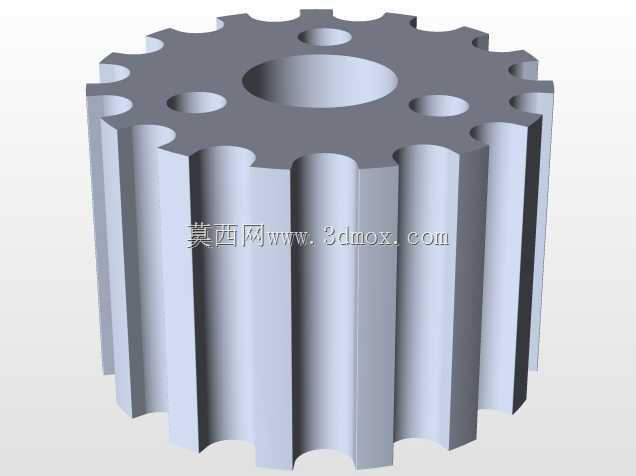

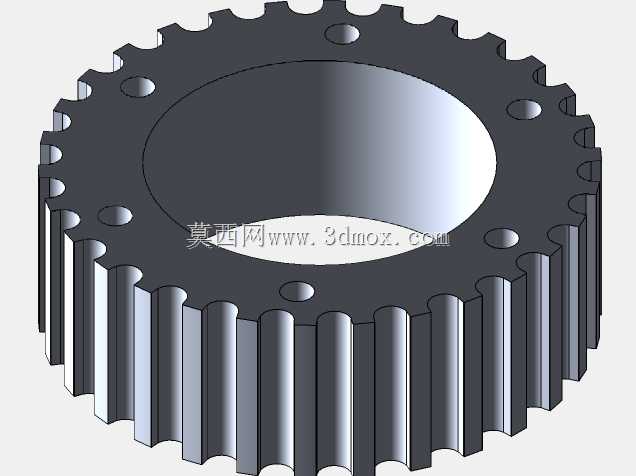

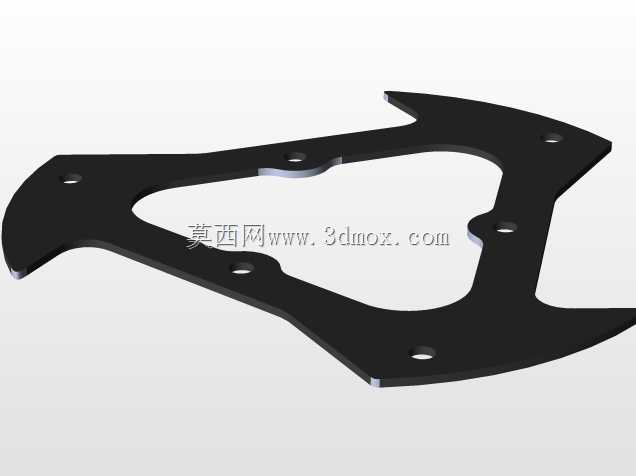

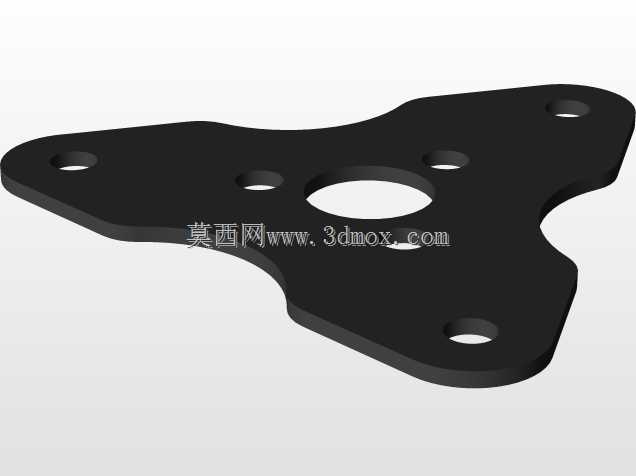

这款5M轮齿式三滑轮组件，主要面向搭载NEMA规格发动机的皮带传动类直线运动数控机床场景，核心作用是在紧凑的设备安装空间内，通过三合一的集成式滑轮结构，实现皮带传动链路的扭矩调节，相比传统分散布置的多组张紧轮、传动轮结构，能够大幅压缩传动机构的占用空间，降低设备整体的布局复杂度，同时减少传动环节的动力损耗，提升传动链路的运行稳定性。在实际设备运行过程中，直线运动数控机床的进给传动需要稳定的皮带张紧力与扭矩输出，若张紧力不足会出现皮带打滑、进给精度偏差，若张紧力过大则会加剧皮带与轮体的磨损、提升发动机的负载损耗，这款三滑轮组件通过三个滑轮的点位布局形成三角支撑的传动路径，配合外圈的5M规格同步轮齿结构，能够与对应规格的同步皮带精准啮合，避免传动过程中的跳齿、打滑问题，保障进给运动的位置精度与动力传递效率。从设计思路来看，这款组件采用一体化的基座设计，轮体外圈加工标准5M齿形，三个滑轮的安装点位经过力学仿真校核，形成稳定的三角受力结构，既能够通过调整滑轮的相对位置改变皮带的包角与张紧程度，实现不同工况下的扭矩匹配调节，又能保证整体结构的受力均匀，避免单点受力过大导致的轮体变形、轴承损坏问题。基座表面设计了多组沉头安装孔，可直接通过标准紧固件固定在设备的安装基板上，安装边界适配常规小型直线数控设备的传动舱空间，不需要对原有设备的机架结构做大规模改造，即可完成传动组件的替换或加装。轮体边缘的齿形加工精度满足同步传动的啮合要求，表面做了耐磨处理，能够承受长期往复传动带来的摩擦损耗，三个滑轮的转轴位置做了同轴度校核，保障转动过程中的顺滑度，减少运行过程中的振动与噪音。在实际应用中，这款组件除了适配直线运动数控机床的进给传动外，也可用于其他采用NEMA发动机、同步皮带传动的小型自动化设备，作为传动链路的扭矩调节与张紧机构使用，相比传统的单张紧轮结构，三角布局的三滑轮能够提供更大的皮带包角，提升传动的负载能力，同时集成化的结构减少了零散配件的安装工作量，降低设备装配与后期维护的难度，在紧凑空间内实现稳定的扭矩调节与动力传递，满足小型数控设备、自动化传动机构对传动部件高精度、小体积、易安装的使用需求。
