带运动演示的离心式鼓风机结构设计

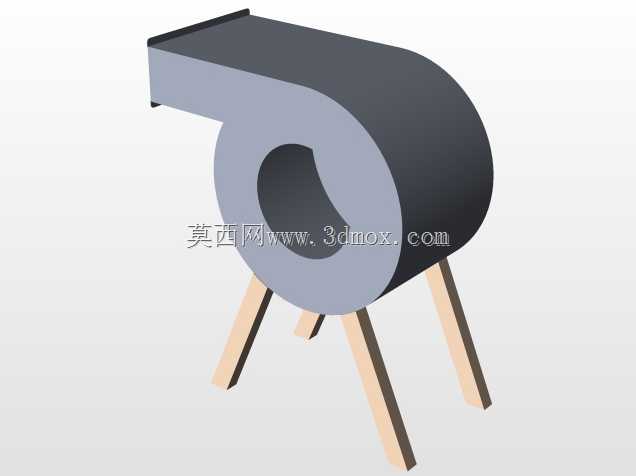

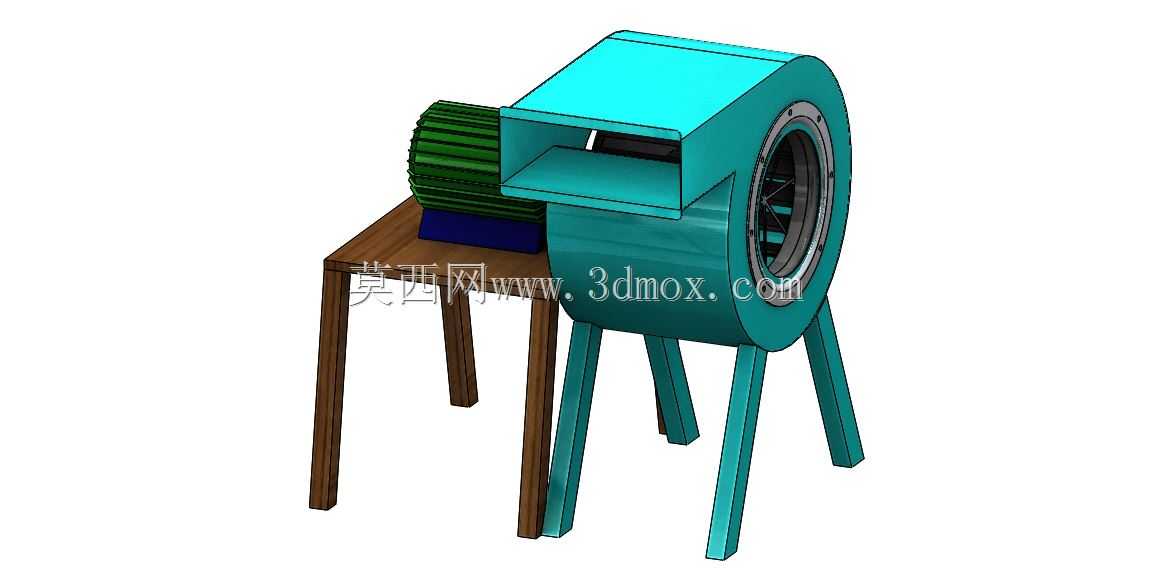

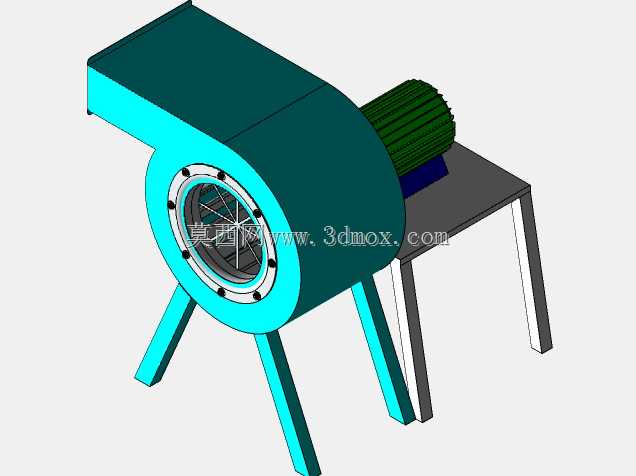

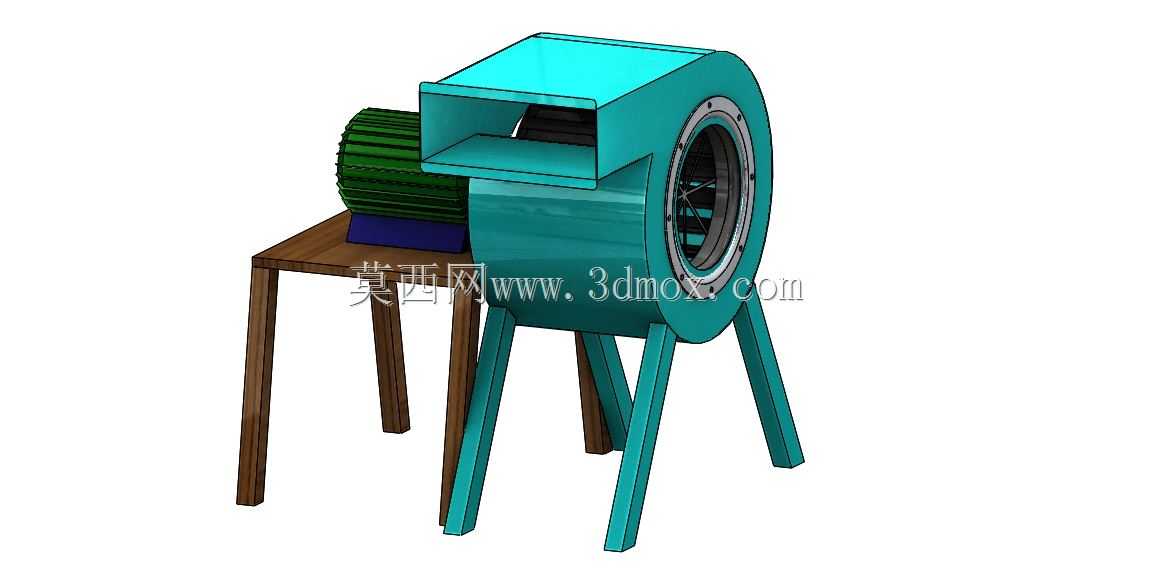

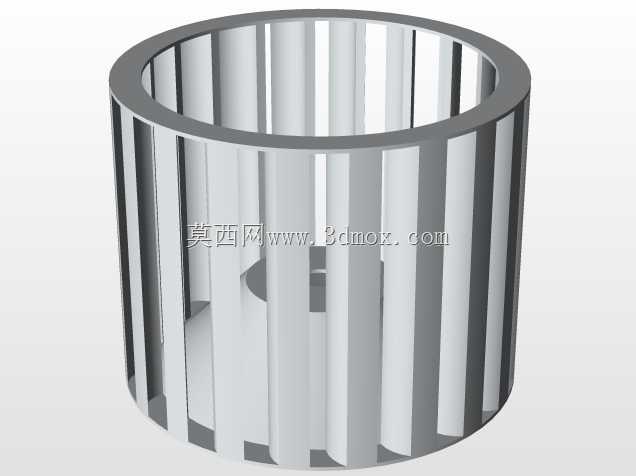

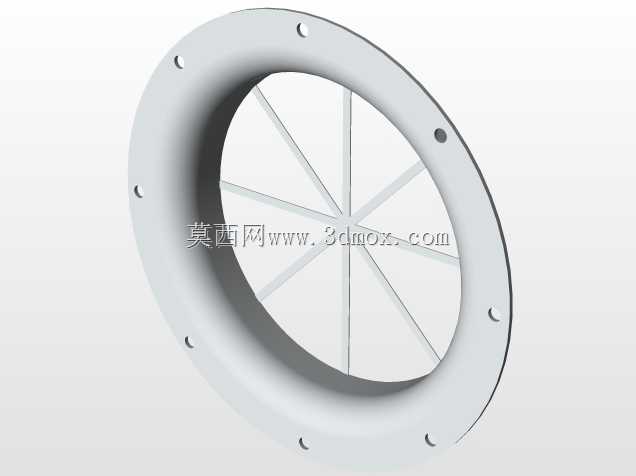

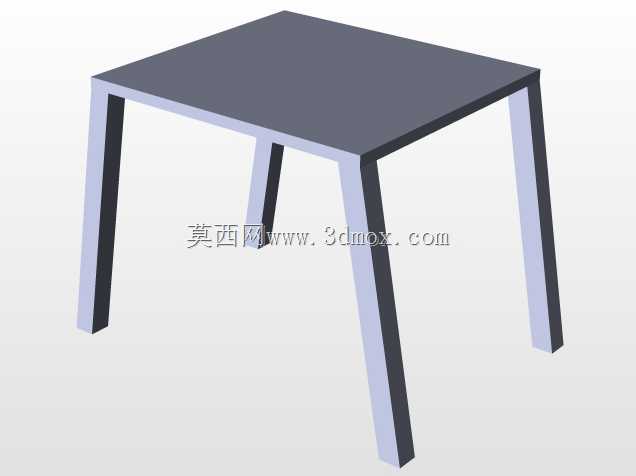

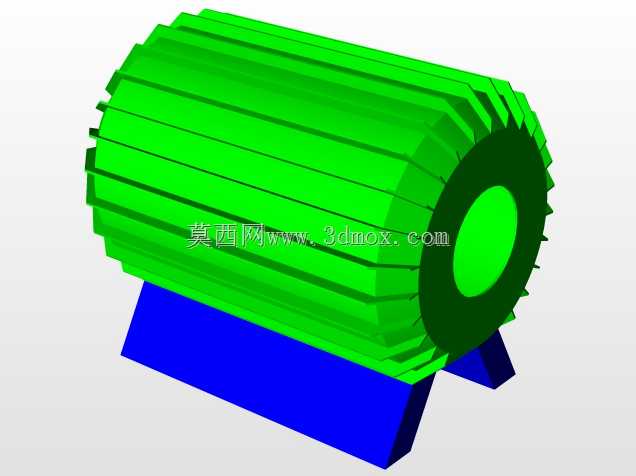

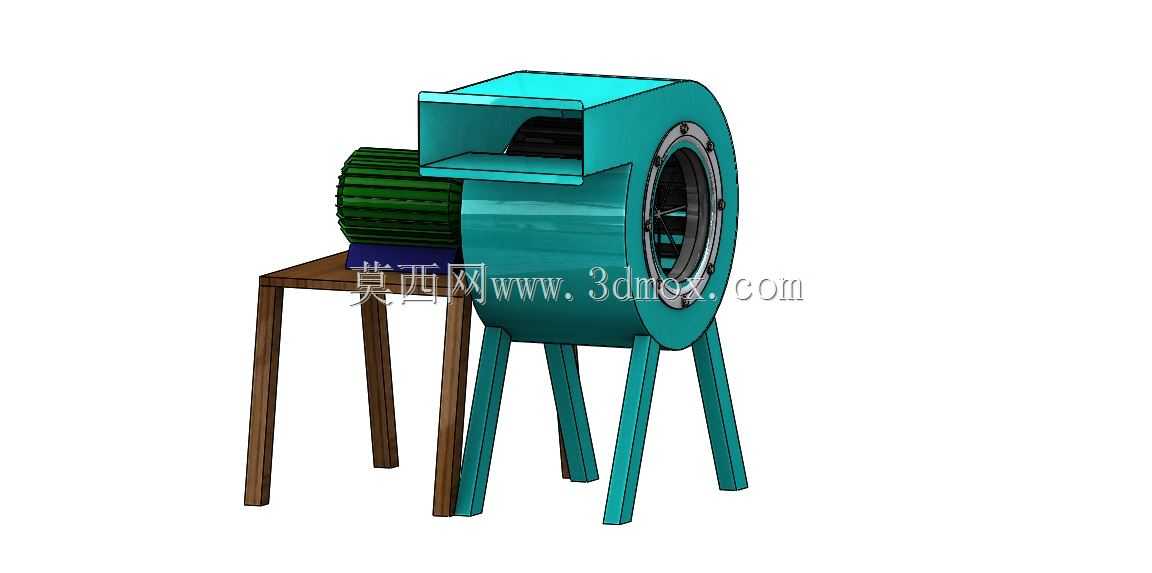

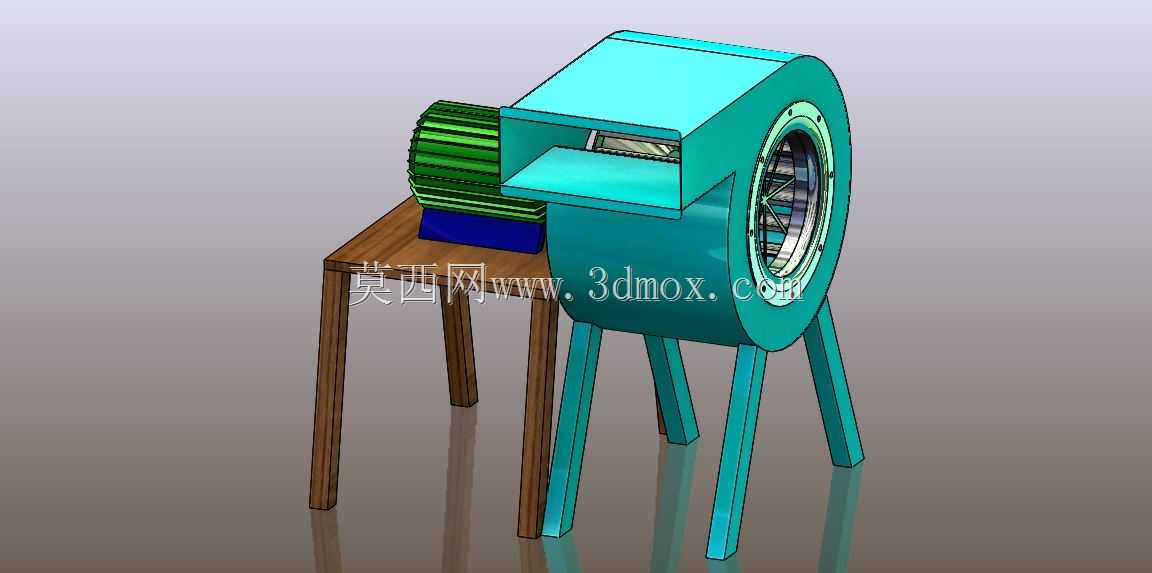

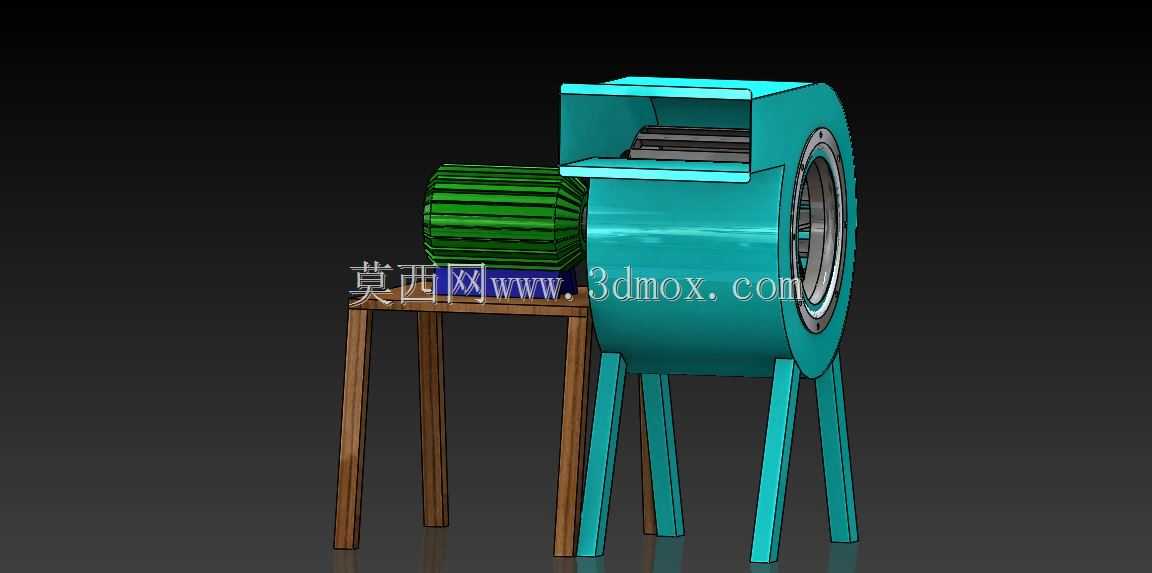

这款离心式鼓风机的三维结构设计，主要面向车间工位通风除尘、小型生产设备配套送风、实验室环境气流调控、小型锅炉鼓风助燃等常见应用场景，可满足小空间范围内的定向送风、烟气排出、物料轻量气力输送等实际作业需求，是工业生产、民用配套场景中十分常见的通用送风设备。从设备实际用途来看，该款鼓风机依靠叶轮高速旋转产生的离心力将进入蜗壳的空气加速增压，最终从出风口定向送出，可根据实际安装需求调整出风口朝向，适配不同的管路对接方向，既可以独立作为通风设备使用，也可以作为配套组件集成到除尘系统、烘干设备、冷却流水线等工业装置中，为系统提供稳定的风压与风量输出。从产品功能特性来看，该设计完整还原了鼓风机的核心功能结构，包含驱动电机、蜗壳壳体、离心叶轮、支撑机架、进出风接口等核心部件，配套的运动演示可直观呈现叶轮旋转、气流在蜗壳内流动增压的完整工作过程，能够清晰展示设备运行时各部件的运动状态与配合关系，避免静态模型无法体现运行逻辑的缺陷。在产品设计思路上，该结构优先考虑了设备运行的稳定性与安装维护的便捷性：蜗壳采用流畅的弧形流道设计，减少气流在壳体内的紊流与阻力损失，提升送风效率；驱动电机与蜗壳采用直连式安装结构，省去了皮带传动等中间传动部件，既缩小了设备整体体积，也降低了传动环节的能量损耗与后期维护成本；三脚支撑机架采用向外倾斜的支腿结构，扩大了底部支撑跨度，设备运行时可有效降低振动幅度，提升放置稳定性，支腿底部预留了安装孔位，可通过膨胀螺栓将设备固定在地面或安装平台上，避免高转速运行时出现移位问题。从外形尺寸与安装边界来看，该款鼓风机属于小型离心风机范畴，整体结构紧凑，横向占用空间较小，安装时仅需预留出电机侧的散热空间与出风口侧的管路对接空间即可，不需要过大的安装场地；进风口位于蜗壳侧端面，采用圆形法兰接口，可方便对接进风滤网或进风管路，出风口为方形接口，可直接对接方形通风管道或加装转接头适配圆形管路，能够灵活适配不同的安装场景需求；支撑机架的高度经过合理设计，既保证了设备底部的空气流通，避免电机底部积灰积潮，也预留了足够的操作空间方便后期对设备进行检修、清洁与部件更换。
