工业离心式皮带传动鼓风机结构设计

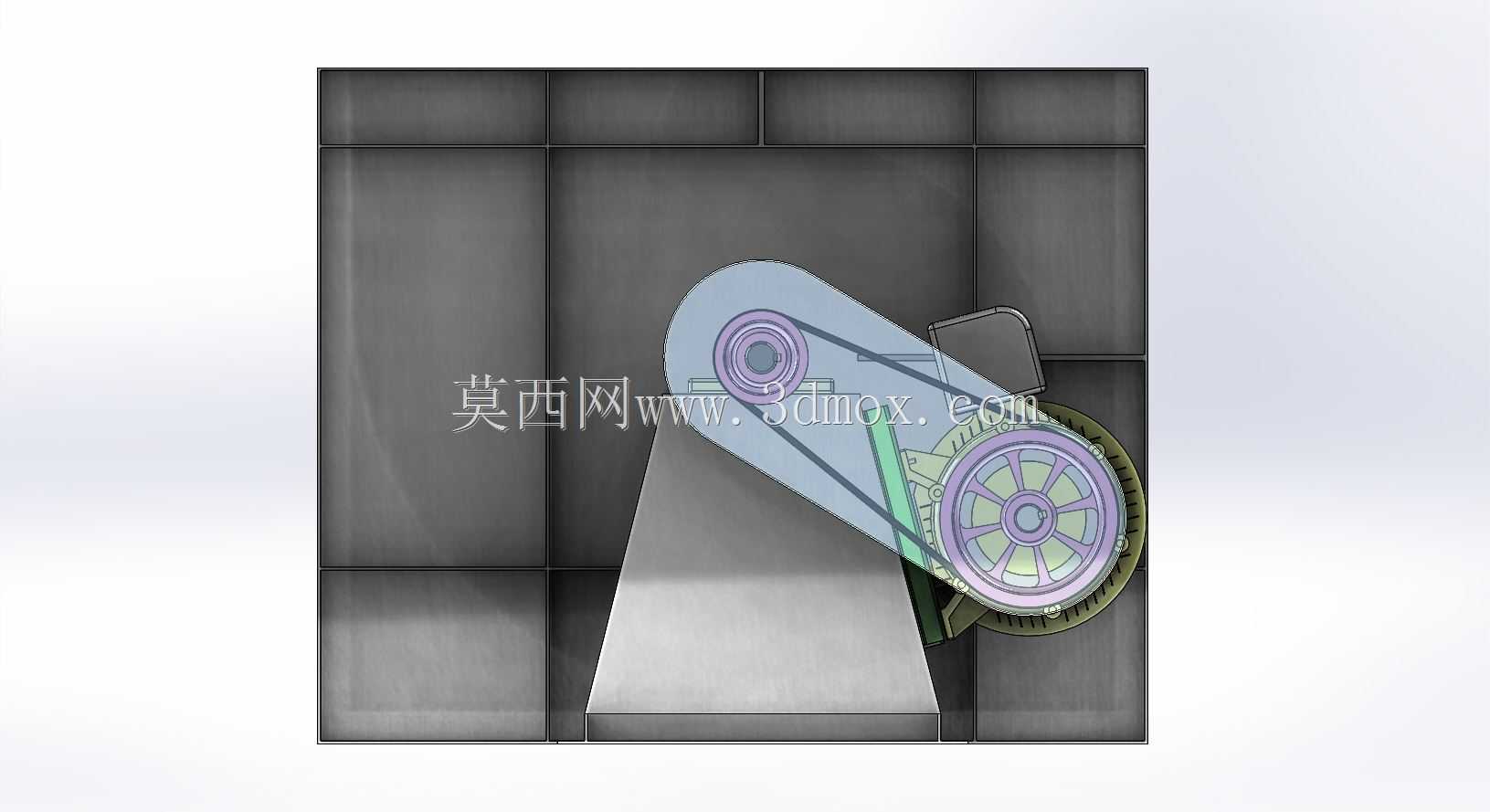

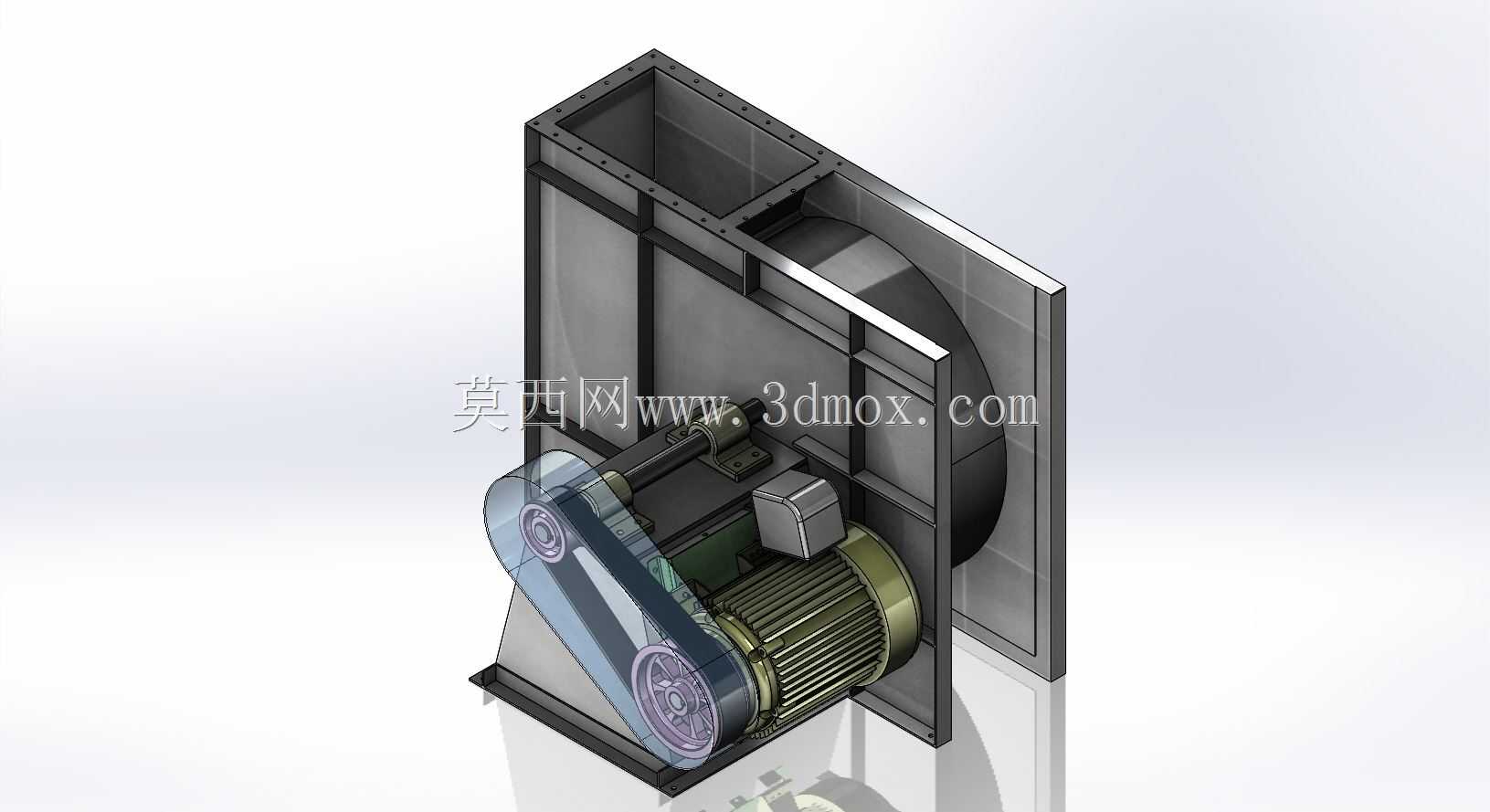

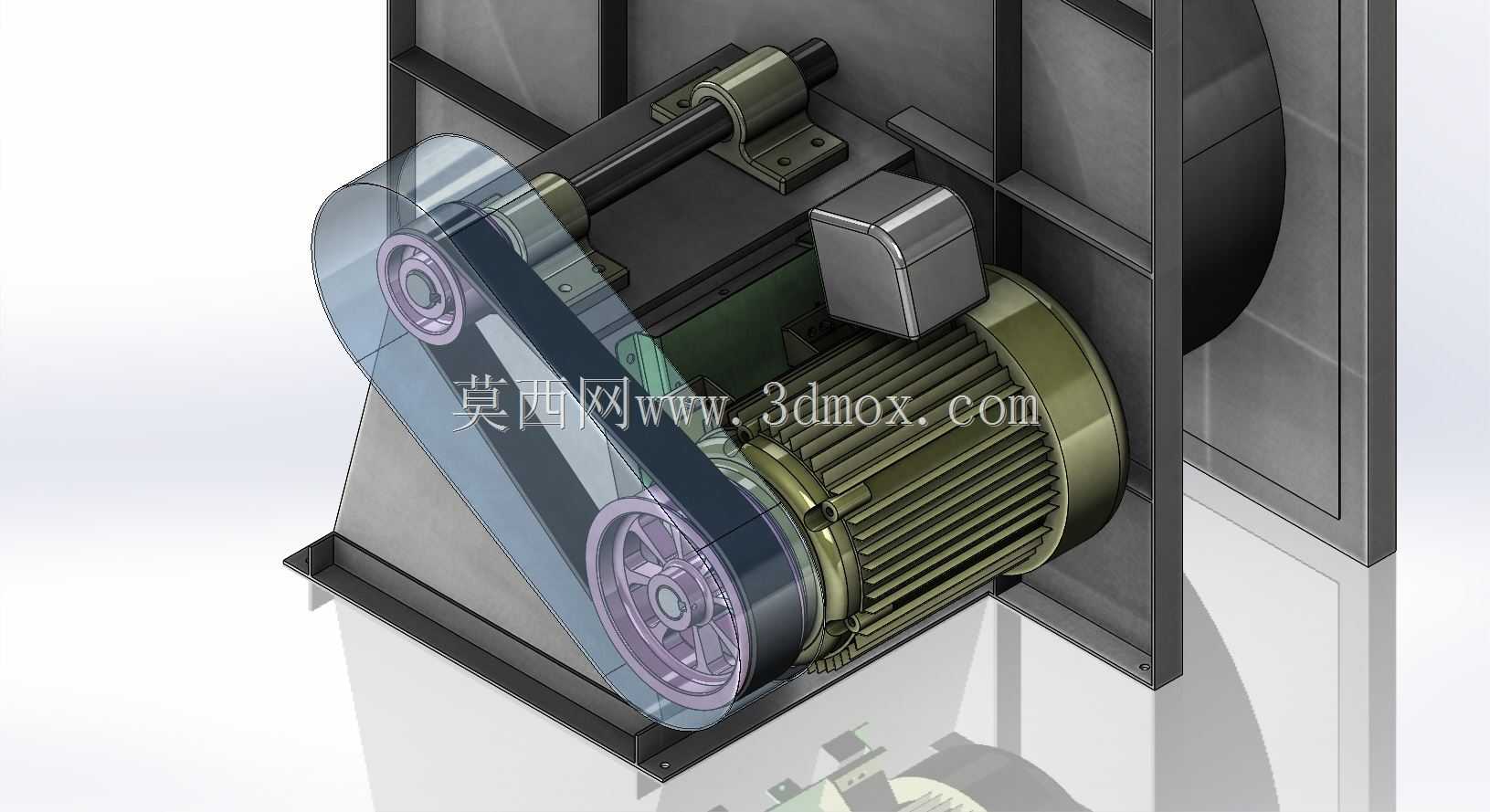

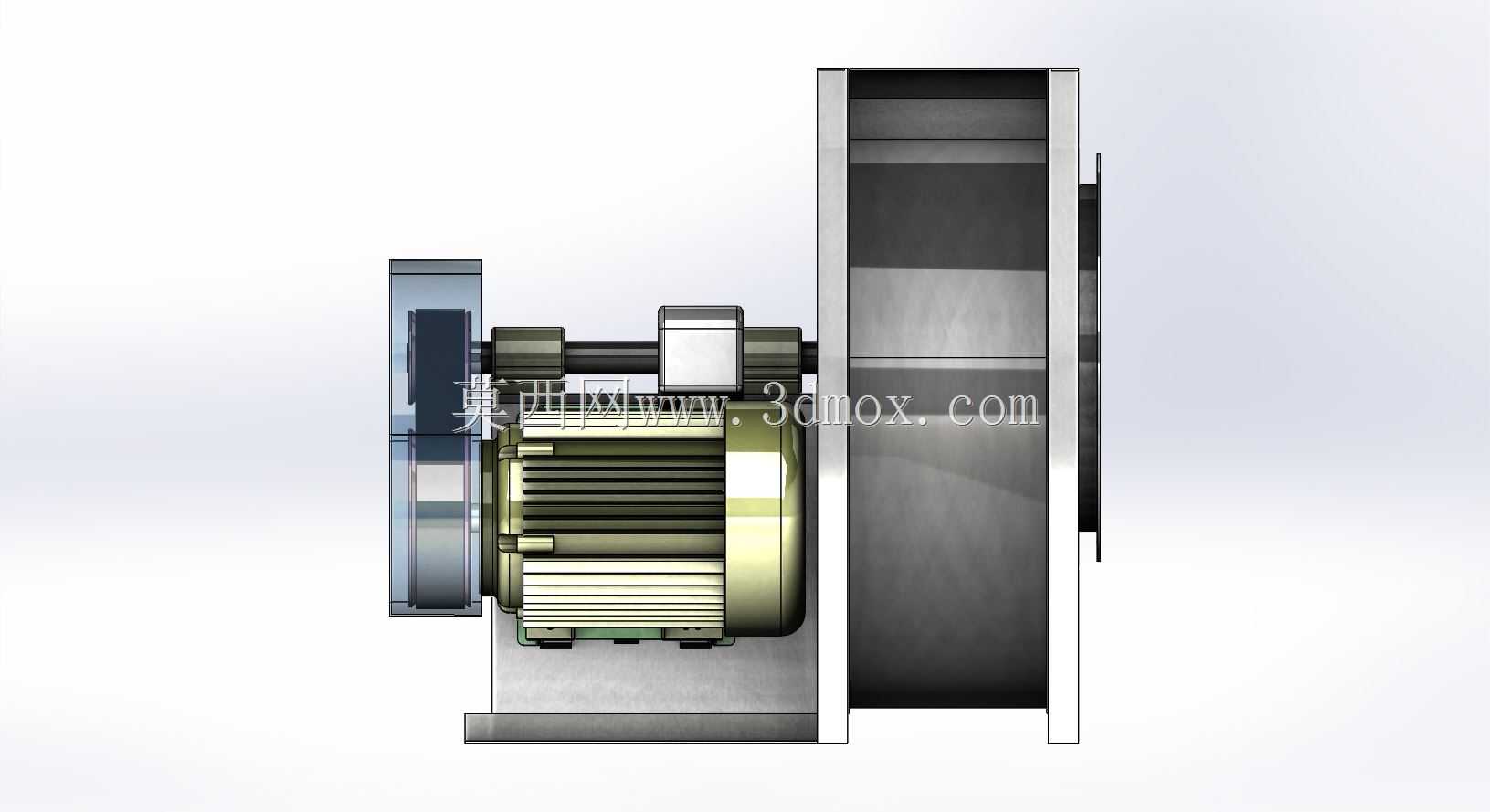

这款皮带传动式工业鼓风机，主要面向工业厂房通风换气、生产工艺送风、除尘系统引风、锅炉鼓风送风、物料气力输送等多元应用场景，是工业生产环节中实现气体增压、定向输送的核心通用设备，可适配不同风压、风量需求的工业作业环境，为生产系统提供稳定的气流动力支持。从实际用途来看，该设备可独立作为车间通风换气的核心动力源，快速置换车间内的浑浊空气、高温烟气或粉尘废气，也可嵌入环保除尘、涂装送风、粮食输送、锅炉燃烧配套等系统中，作为气流动力单元为整套系统提供符合压力要求的定向气流，保障整套生产或环保系统的稳定运行。从功能特性来看，该款鼓风机采用皮带传动结构，可通过更换不同直径的皮带轮灵活调整叶轮转速，以此适配不同工况下的风压、风量需求，相比直连式风机拥有更宽的工况调节范围；设备采用箱式壳体结构，进风口与出风口均采用法兰式连接边界，可直接与通风管道进行对接安装，壳体外部设置加强筋结构，提升壳体在高风压运行下的结构强度，避免长期运行出现壳体变形、漏风等问题；传动侧设置半透明防护护罩，既可以直观观察皮带、带轮的运行状态，也能避免异物卷入传动结构，提升设备运行的安全性；配套的驱动电机通过滑轨式安装座固定在机架上，可通过调整安装座位置实现皮带张紧度的调节，降低日常维护的操作难度。在设计思路上，该模型采用模块化拆分设计，将叶轮组件、传动带轮组、驱动电机、壳体结构、安装机架分别作为独立设计单元，各单元之间通过标准紧固件进行连接，既方便生产加工环节的零件拆分制造，也便于后续使用过程中的易损件更换与设备检修；叶轮采用后向式叶片结构设计，在保证送风效率的同时降低运行噪音与气流损耗，壳体采用蜗壳型流道设计，引导气流在壳体内完成动能到压力能的转换，减少气流在壳体内部的涡流损耗，提升风机的整体运行效率。从外形尺寸与安装边界来看，该款鼓风机采用立式安装结构，底部设置整体式焊接安装机架，机架上预留标准化的地脚螺栓安装孔位，可直接固定在混凝土基础或钢制安装平台上；设备的进风口设置在壳体侧方，出风口设置在壳体顶部，两个接口的法兰尺寸均匹配常规工业通风管道的通用规格，安装时无需额外制作异形转接件；电机与风机主体平行布置在机架上，整体横向占用空间紧凑，可适配安装空间受限的厂房角落或设备配套场景，设备的检修侧预留足够的操作空间，方便后期进行皮带更换、轴承润滑、电机检修等日常维护操作，无需对设备进行整体拆解即可完成常规维保作业。
