重型商用车驱动转向贯通式车桥总成结构

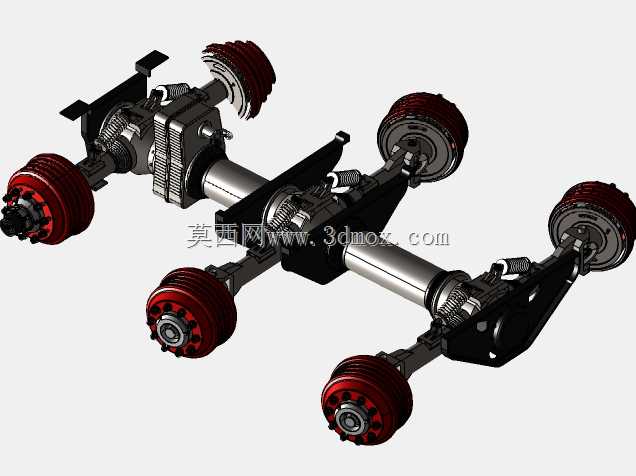

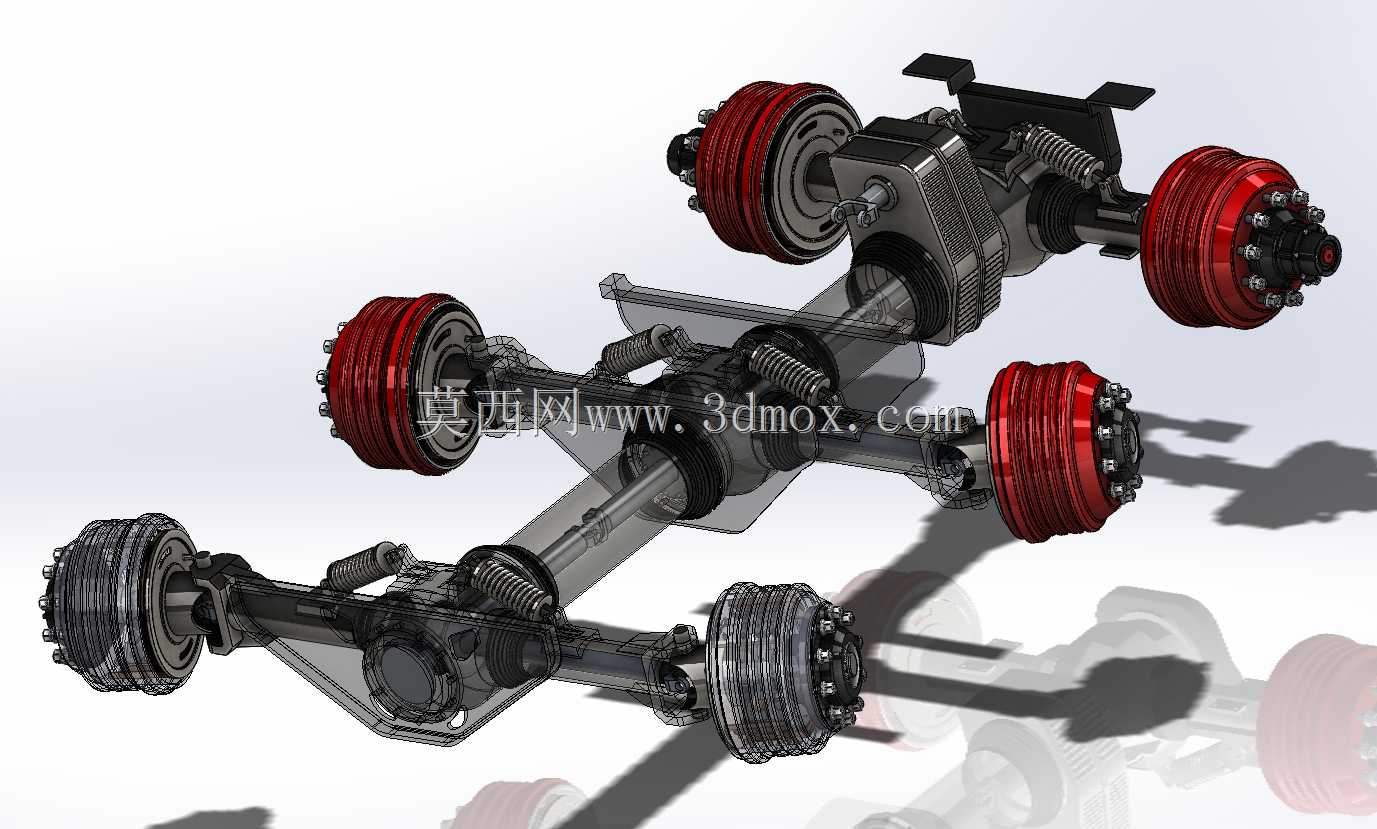

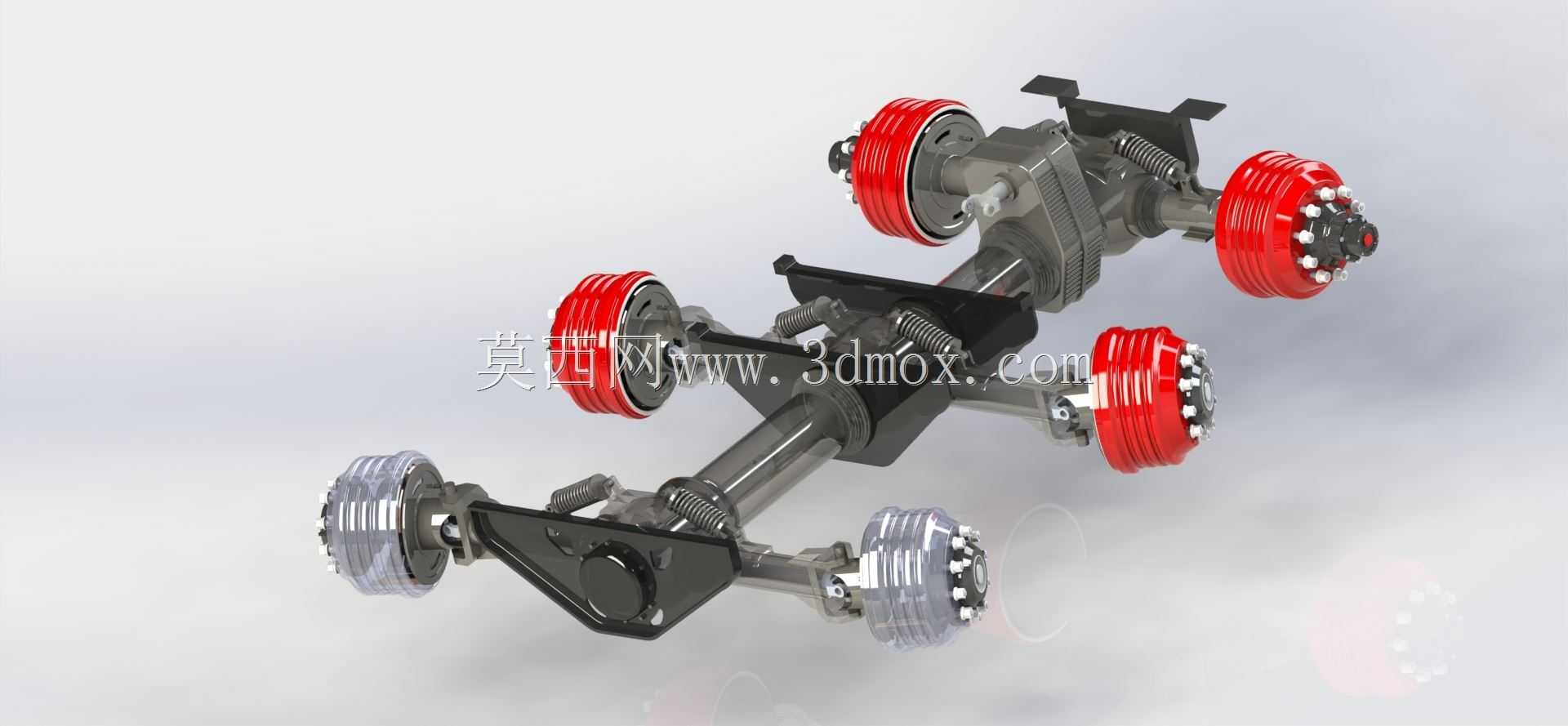

该三维结构为多轴重型商用车辆配套的贯通式驱动转向车桥总成，主要应用于重载货运卡车、大型工程作业车辆、多轴特种运输装备的底盘行走系统中，承担整车载荷传递、动力输出、行车制动、转向随动的核心功能，是重型商用车底盘传动与行走系统的关键承载部件。整套车桥总成采用贯通式轴体布局设计，可实现多桥车型的动力串联传递，适配6×4、8×4等多轴驱动车型的底盘布置需求，无需额外加装分动传动组件即可完成相邻驱动桥的动力衔接，有效简化多轴重载车型的底盘传动路径，降低传动系统的整体功率损耗。桥体主体采用高强度合金铸钢成型的桥壳结构，内部集成主减速齿轮组、差速机构、贯通传动轴、半轴传动组件，可将动力输入端传递的扭矩经减速增扭后分配至两侧车轮，同时满足车辆转弯行驶时两侧车轮的差速转动需求，避免轮胎出现滑动磨损。桥体两端集成鼓式制动总成，制动鼓采用高耐磨铸铁材质，配合制动气室、制动凸轮、制动蹄组件可实现大制动力矩输出，满足重载工况下的行车制动与驻车制动需求，制动鼓外侧预留轮毂螺栓安装位，可适配重载型钢轮辋的安装固定，匹配大尺寸重载越野轮胎或货运轮胎的装配需求。转向端桥体集成主销转向机构，配合转向拉杆球头安装位可连接整车转向拉杆系统，实现车轮的转向角度调节，转向节部位采用推力滚子轴承承载结构，可承受重载工况下的轴向与径向复合载荷，避免转向过程中出现卡滞或部件变形。整套桥体的安装边界预留了钢板弹簧安装座、减震器连接支架、制动气室固定位，可直接匹配商用车通用的底盘悬架安装尺寸，桥体输入法兰的尺寸与位置适配通用重型商用车传动轴的连接规格，无需额外改制即可完成整车底盘的装配对接。设计过程中针对重载工况下的桥壳受力特性做了结构优化，在桥壳应力集中区域做了加厚加强处理，同时兼顾部件轻量化需求，在非承载区域做了减重结构设计，平衡桥体整体强度与自重的关系，内部传动齿轮采用斜齿圆柱齿轮设计，可降低传动过程中的啮合噪音，提升动力传递的平顺性，密封部位采用多层油封结构，可避免桥壳内部齿轮油出现渗漏，同时阻挡外部泥水、粉尘进入桥体内部，延长传动部件的使用寿命。
