简易剪式车载顶升支撑结构设计

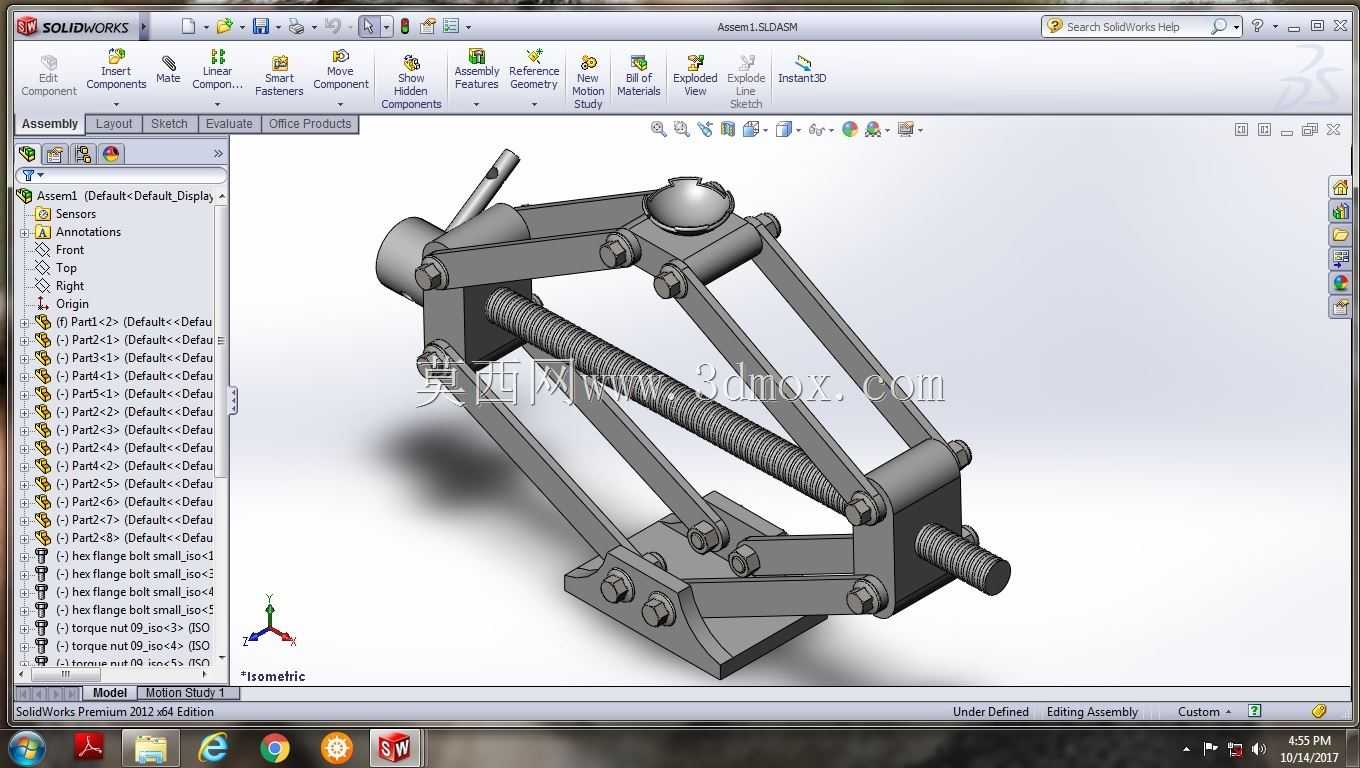

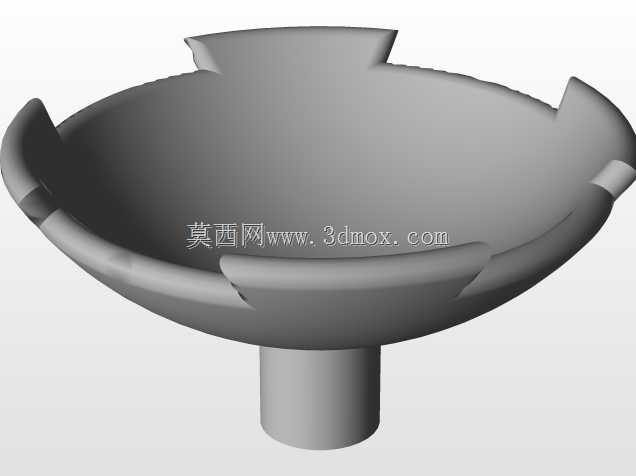

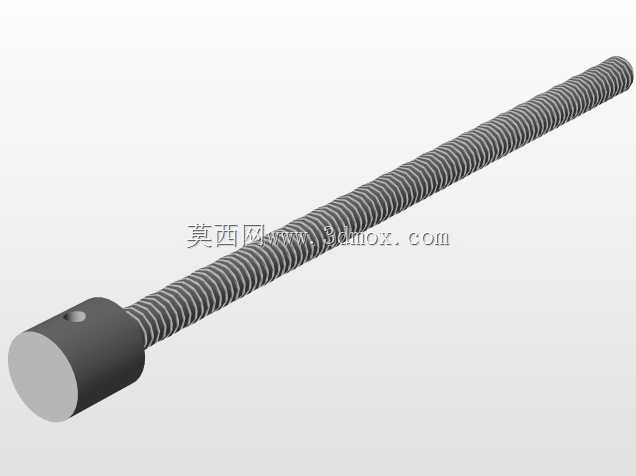

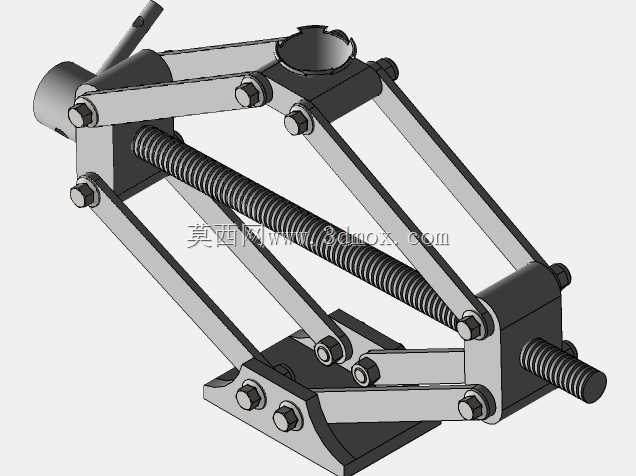

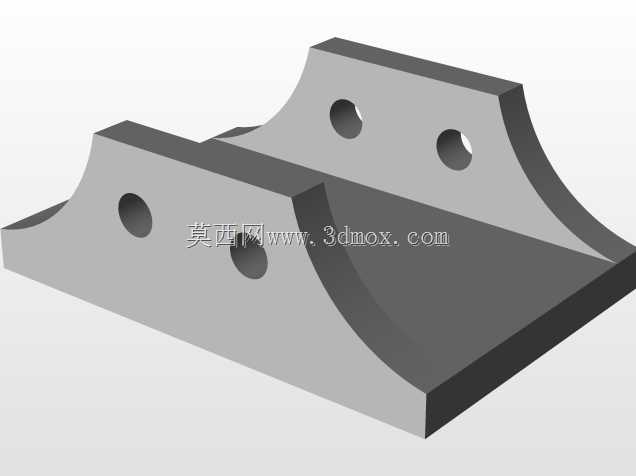

这款剪式顶升结构主要面向民用车辆应急维修、日常轮胎更换、底盘简易检修场景设计，是私家车辆随车配备的常用应急支撑工具，也可适配小型设备安装时的高度微调、轻型构件临时顶升作业需求，整体结构紧凑收纳后体积小巧，可直接放置于车辆后备箱储物槽内，不会占用过多储物空间，适配绝大多数家用轿车、小型SUV的车载工具存放边界。从功能特性来看，该结构采用对称剪臂铰接布局，通过中部贯穿的梯形螺纹传动副传递动力，转动端部的驱动杆即可带动两侧剪臂绕铰接点同步收拢或展开，实现顶部支撑面的平稳升降，梯形螺纹具备良好的自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，不会出现负载下滑的安全隐患，铰接位置均采用销轴配合耐磨衬套的连接方式，反复伸缩过程中转动顺畅无卡滞，长期使用磨损量小，支撑稳定性有充足保障。设计过程中优先考虑了手动操作的省力特性，螺纹副的导程经过反复校核，既保证顶升过程的传动效率，让普通使用者无需借助加长力杆即可轻松操作，也兼顾了自锁可靠性，避免导程过大导致自锁失效的风险；剪臂采用等强度设计思路，根据顶升过程中不同位置的受力分布调整截面厚度，在保证整体承重能力的前提下尽可能削减非受力区域的材料冗余，降低整体自重，方便使用者拿取操作。底部支撑座做了加宽防滑处理，与地面接触的平面带有防滑纹路，在平整硬质路面使用时可提供足够的摩擦力，避免顶升过程中底座滑移引发安全问题，顶部支撑面设计有与车辆底盘顶升点位匹配的弧形凹槽，支撑时可与底盘加强筋位置紧密贴合，不会出现滑脱偏移的情况。整体展开至最高顶升高度时，可满足家用轿车底盘离地间隙的顶升需求，收拢后整体厚度较薄，可轻松放入车辆后备箱的备胎储物格内，铰接销轴的端部做了防脱处理，长期随车颠簸也不会出现销轴松脱、零件散落的问题，整体结构没有复杂的液压、电控组件，日常存放无需特殊维护，仅需定期在螺纹副、铰接位置涂抹少量润滑脂即可保证操作顺畅，即使在低温、扬尘等恶劣户外环境下也能正常使用，不会像液压类顶升工具那样出现低温密封失效、漏油导致无法顶升的问题，非常适合随车应急使用。
