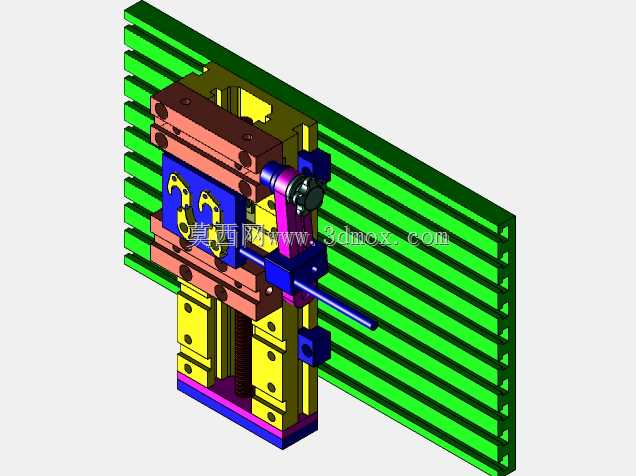

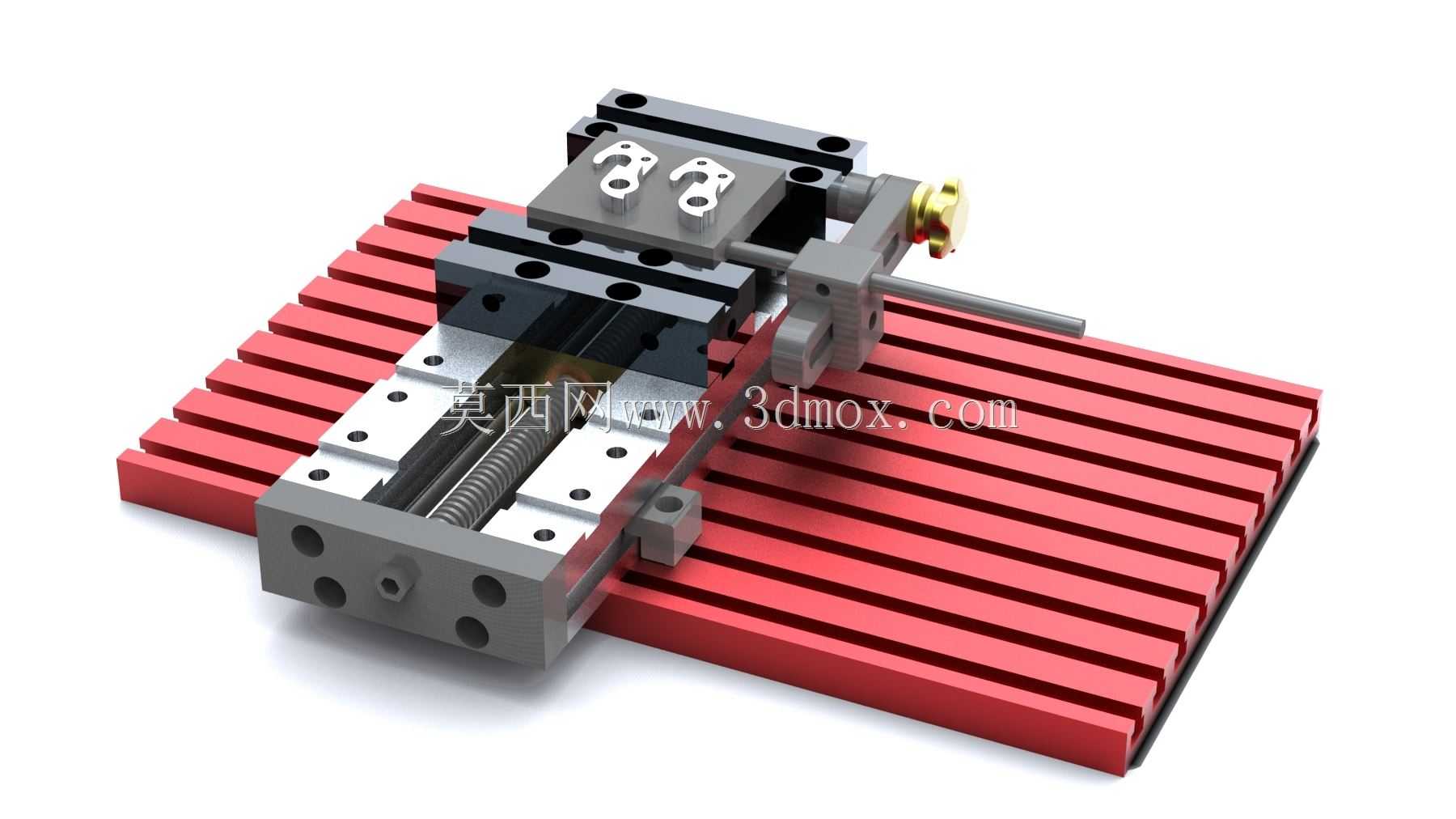

机加工用高精密数控可调式虎钳结构

这款数控虎钳是面向精密机加工场景打造的专用装夹工装，主要适配立式加工中心、数控铣床、精密磨床等设备的工作台安装，承担各类金属、非金属工件的铣削、钻削、镗削等工序的装夹定位任务，在精密零件加工、工装治具制作、小批量定制件生产场景中应用广泛，能够有效替代传统手动虎钳，降低装夹辅助时长，提升批量加工的装夹一致性。从功能特性来看，这款虎钳采用丝杆驱动的滑动夹紧结构，钳身主体采用高强度合金钢材经淬硬处理，导轨面做了精密磨削加工，滑动过程无卡顿、无旷量，夹紧力输出稳定均匀，可根据工件尺寸快速调整开合行程，既能够装夹规则的方块、圆棒类毛坯工件，也可配合定制软爪装夹异形轮廓的成型工件，夹紧过程不会造成工件表面夹伤，也能避免加工过程中工件受切削力作用出现位移、抬升等问题。在设计思路上，这款虎钳充分考虑了数控加工的实际使用需求：底部设计了与机床T型槽匹配的安装定位基准，安装时可快速对齐工作台坐标原点，减少校表找正的时间；钳身的安装孔位采用标准化间距设计，可单台独立使用，也可多台并排串联安装在大行程机床上，实现多工件同步装夹加工，大幅提升批量加工的生产效率；驱动端预留了适配加力杆或者自动夹紧模块的接口，既可以手动操作完成快速装夹，也可拓展接入气动、液压驱动模块实现自动化装夹，适配自动化加工单元的升级需求。从安装边界与尺寸适配来看，这款虎钳的底座轮廓方正，安装时不需要额外制作过渡连接板，可直接固定在标准槽距的机床工作台上，钳身高度经过优化设计，装夹工件后工件的加工面高度处于机床主轴的最佳切削行程区间，不会出现主轴超程或者刀具伸出过长影响加工刚性的问题；钳口的开合行程覆盖了常规精密加工的工件尺寸范围，既可以装夹小型精密零件，也可满足中等尺寸工装板类零件的装夹需求，整体结构紧凑，占用工作台面积小，不会干涉机床的正常加工行程，也不会影响切削液的正常排屑流向。整体结构没有冗余设计，所有受力部件都经过刚性校核，在大切削量开粗加工时也能保持足够的装夹稳定性，长期使用后导轨面磨损也可通过调整镶条间隙恢复装夹精度，维护保养十分便捷。
