多工位级进冲压模具结构设计

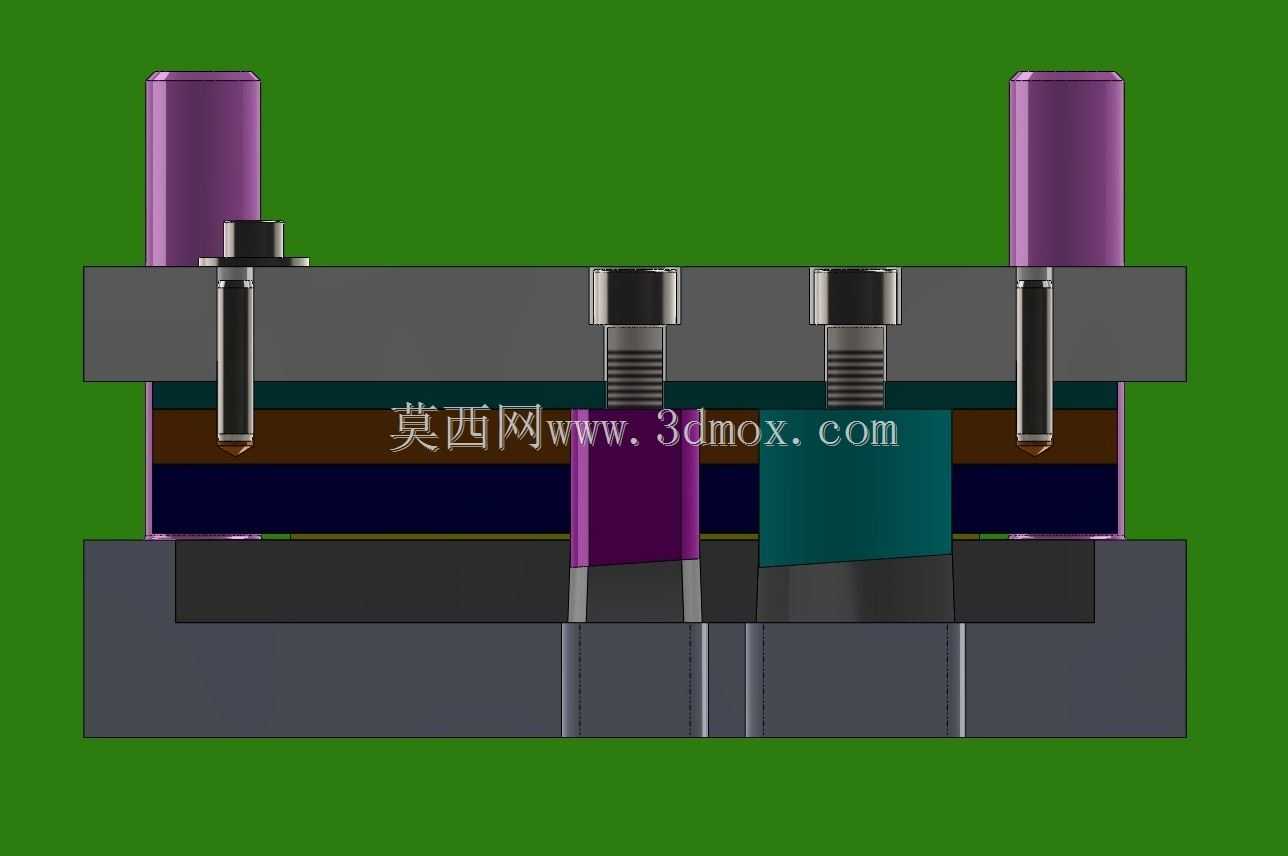

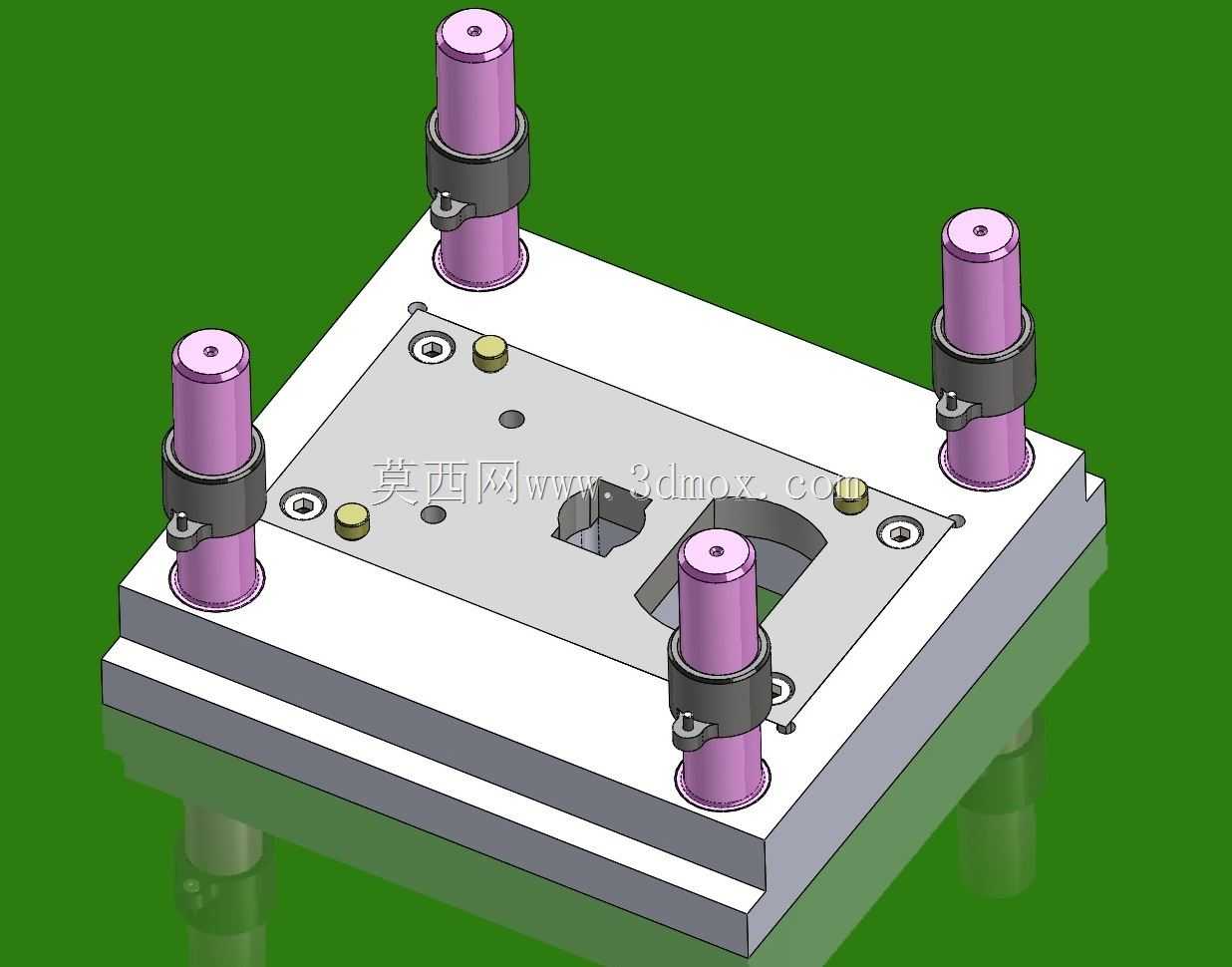

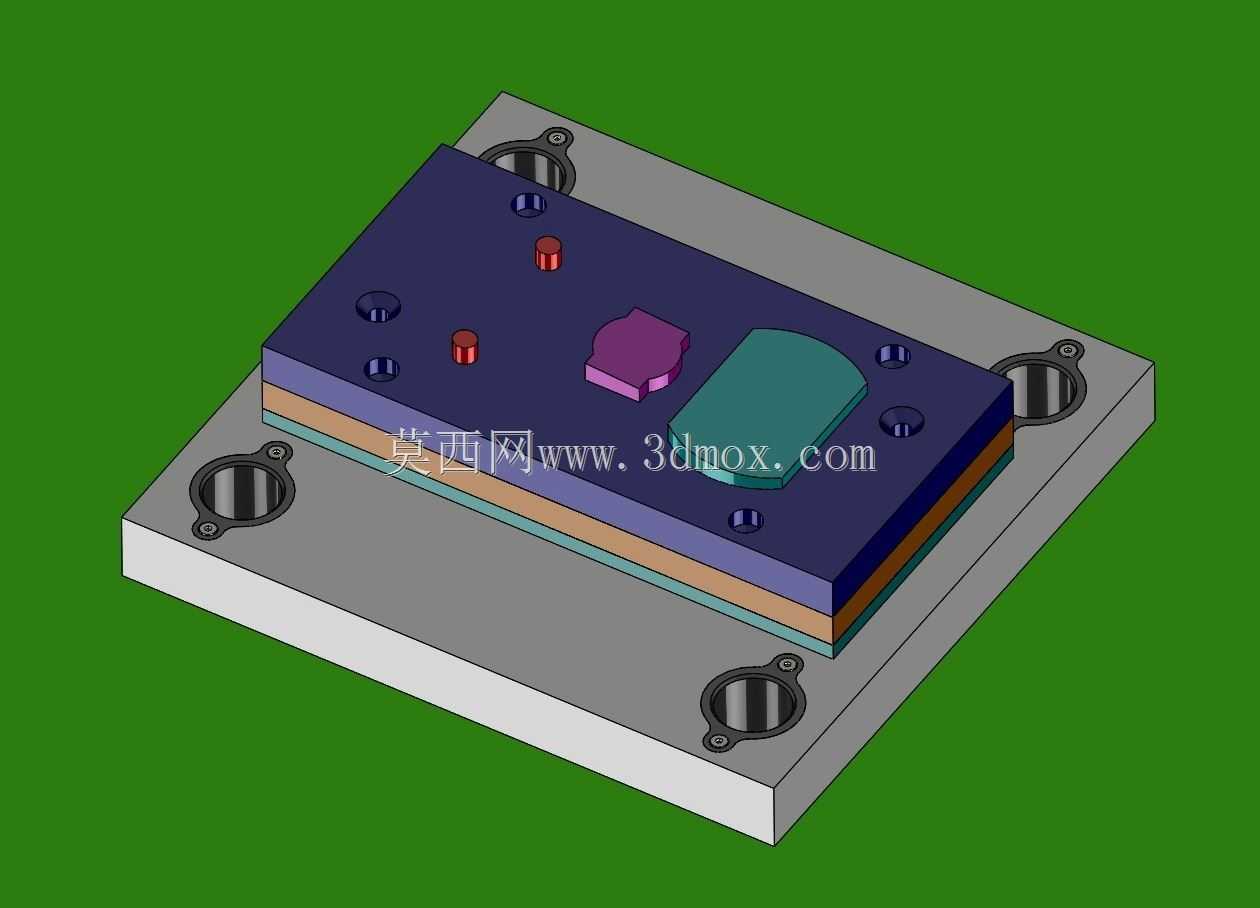

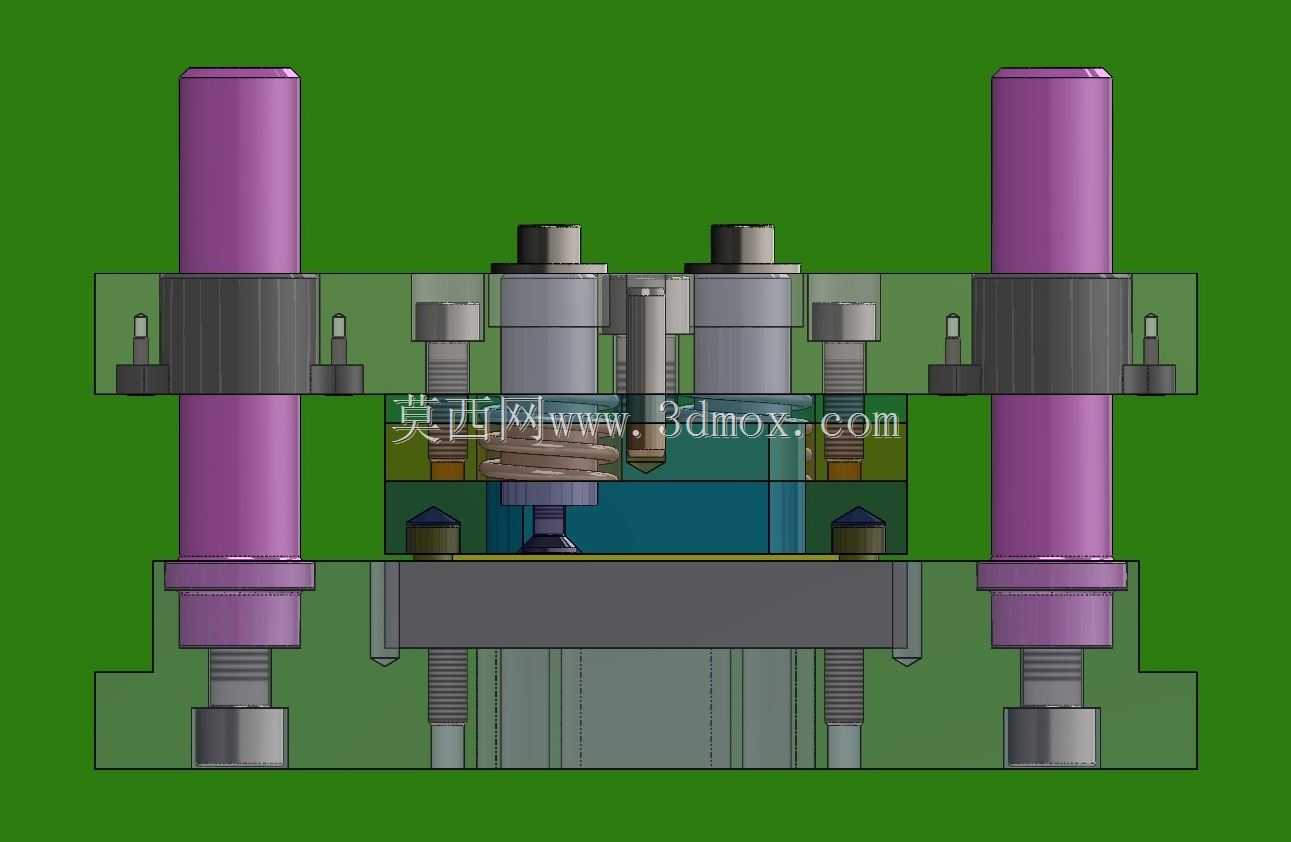

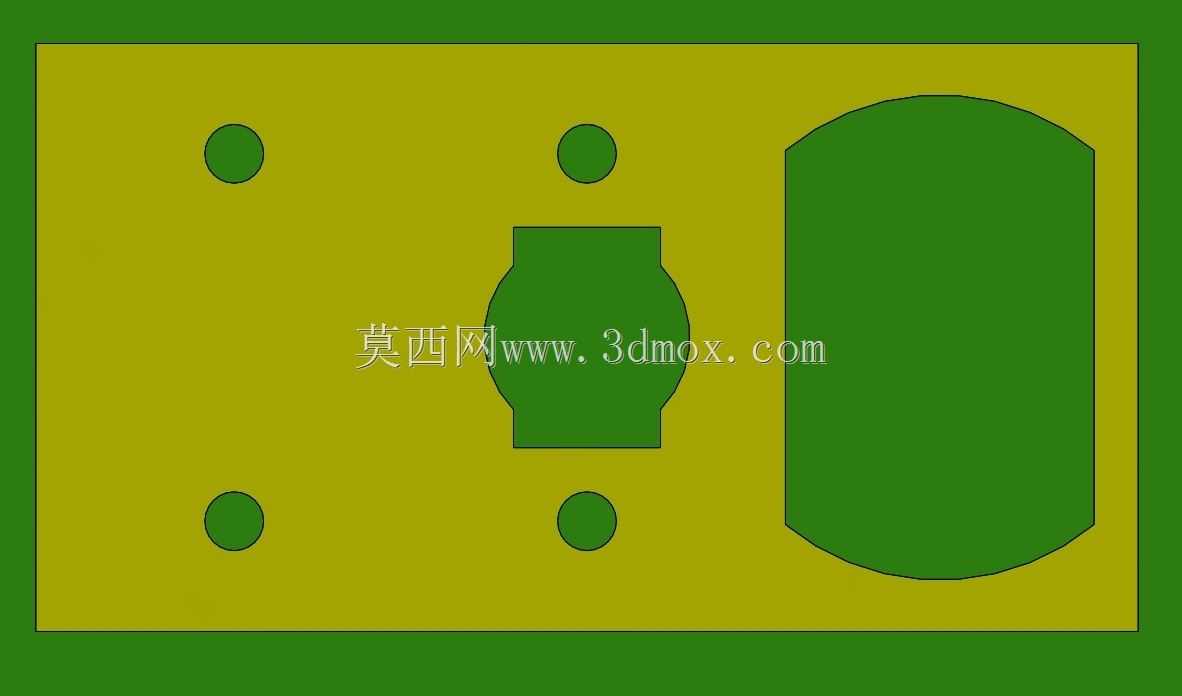

该级进模结构主要应用于批量钣金零件的连续冲压加工场景，覆盖电子接插件、小型五金结构件、家电金属配件等产品的量产冲压工序，可在单台压力机的单次行程内完成多道序同步加工，替代传统单工序模的多机台流转作业模式，大幅降低钣金零件加工过程中的工序周转成本与定位误差累积问题。整套模具采用标准对角导柱模架作为基础承载结构，两根大直径导柱搭配导套实现上下模的精准导向，导向间隙控制在微米级，可承受高速连续冲压过程中的侧向载荷，避免上下模合模错位引发的刃口啃伤、零件尺寸超差问题。模具内部沿料带送进方向依次排布冲裁、折弯、成型、落料等多组工位，各工位的凸模采用快换式固定结构，搭配等高套筒与矩形卸料弹簧提供稳定的卸料力，确保冲压过程中料带始终被平稳压紧，防止薄料带送进过程中出现翘曲、移位问题。下模部分对应各工位设置精准的凹模镶块，易损的冲裁刃口位置采用独立镶件设计，无需拆卸整套模具即可快速更换磨损刃口，大幅缩短设备停机维护时长。模具的安装边界适配常规开式单点压力机的工作台尺寸，模柄采用标准规格设计，可直接与压力机滑块端的装夹孔匹配固定，上下模座的安装槽位预留了标准压板固定空间，无需额外加工适配结构即可完成现场装夹调试。料带的送进导向采用双侧导料板搭配定位钉结构，每完成一次冲压行程，定位钉精准插入料带预冲的定位孔内，确保各工位间的送进步距误差控制在允许范围内，保障成型零件的尺寸一致性。卸料板采用整体式结构，与凸模之间设置小间隙配合，既可以在冲压前压紧料带，也能在凸模回程时将包在凸模上的料带平稳卸下，避免带料问题引发的生产故障。整套结构的工位排布经过工序合理性验证，将冲裁余料位置与成型工位的避让空间做了协同设计，在保证各工序动作互不干涉的前提下，尽可能缩小模具体积，减少模具制造的材料消耗，同时适配常规自动化送料机构的安装空间，可搭配滚轮送料机实现全程无人化连续冲压作业，适配每分钟数十次到上百次的高速冲压生产节奏，稳定产出符合公差要求的钣金冲压零件。
