双工位胶带贴合输送作业设备结构

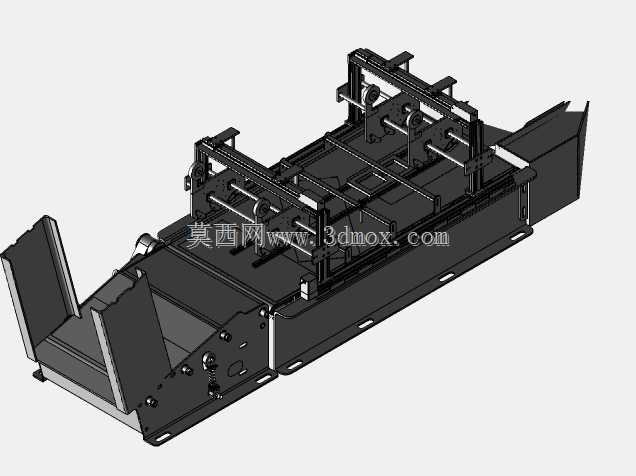

这款双胶带作业设备主要面向电子零部件组装、包装辅料贴附、小型五金件加工等生产场景，可在连续生产线上完成双条胶带的同步精准贴合作业，替代传统人工对位贴胶的低效操作模式，适配多品类小批量的柔性生产需求，能够在产品输送过程中同步完成胶带定位、压合、裁切的连贯动作，大幅降低贴胶工序的人工对位误差，提升产线贴附作业的一致性与生产效率。设备整体采用框架式机架结构设计，底部为一体化成型的钣金承托底座，底座预留多组标准安装孔位，可直接固定在生产线体的工作台面或输送线接驳位，安装边界可适配多数常规流水线的接驳高度，无需额外定制转接支架即可完成产线对接。上部设置两组平行的胶带放卷与导向机构，每组机构均配备独立的张力调节组件，可根据不同厚度、粘性的胶带调整放卷阻尼，避免胶带拉扯变形或松脱偏移，导向辊组采用低摩擦顺滑材质，减少胶带输送过程中的粘滞阻力，保证胶带走带平顺无褶皱。设备中部设置可调式定位挡边结构，可根据待加工工件的宽度尺寸灵活调整挡边间距，适配不同规格尺寸的工件通行定位，保证工件经过贴胶工位时位置精准，不会出现偏移导致贴胶错位。末端设置压合与导向出料结构，贴附完成的工件经过压合辊组时可获得均匀的压合力，保证胶带与工件表面完全贴合无气泡翘边，随后顺着倾斜导向板滑入下一工序，无需额外人工转接。设计过程中充分考虑了设备的维护便捷性，所有走带路径的辊组均采用快拆式安装结构，更换不同规格胶带时无需复杂工具即可完成辊组拆卸与胶带穿引，机架侧边预留操作空间，可快速完成张力调整、工位对位等日常调试操作，整体结构紧凑无冗余部件，在保证功能完整性的前提下尽可能压缩设备占地面积，适配车间内有限的产线布置空间，可单独作为独立工位使用，也可多台串联接入全自动化生产线，配合上下料机构实现无人化贴胶作业。
