手动杠杆式夹紧工装结构设计

这款手动杠杆式夹紧工装是机械加工、装配作业场景中十分常用的夹持类工装，主要应用于工件焊接定位、机加工工序装夹、零部件装配固定、钣金件拼接对位等作业环节，能够在无外接动力源的作业场景下，为被加工工件提供稳定可靠的压紧夹持力，避免工件在加工、装配过程中出现位移、翘曲、错位等问题，有效提升作业精度与操作效率。

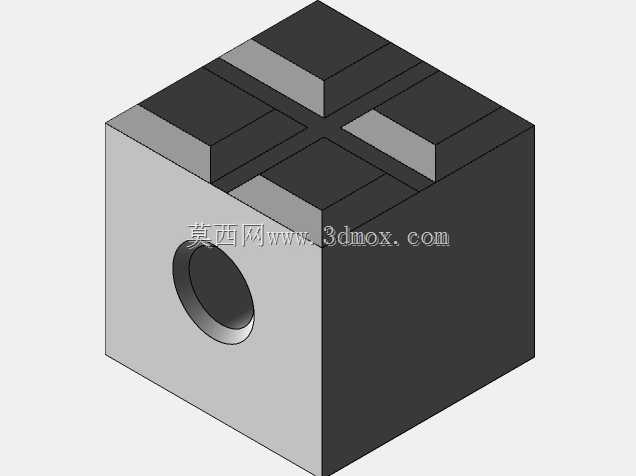

从功能特性来看，该夹紧工装采用纯机械杠杆增力结构设计，无需配套液压、气动动力源，仅通过操作端部的手摇杆即可完成夹紧与松脱动作，操作门槛低，适配无动力配套的零散作业、野外维修作业、小批量多工位的柔性加工场景。工装的夹持端采用对称式压脚设计，接触工件的压脚端面做了防滑与增大接触面积的处理，能够在施加夹紧力时均匀分散压力，避免薄型工件、软质金属工件表面被压伤变形，同时对称受力的结构也能抵消夹持过程中的侧向分力，保证夹持状态下工件的位置精度稳定，不会出现夹持偏移的问题。

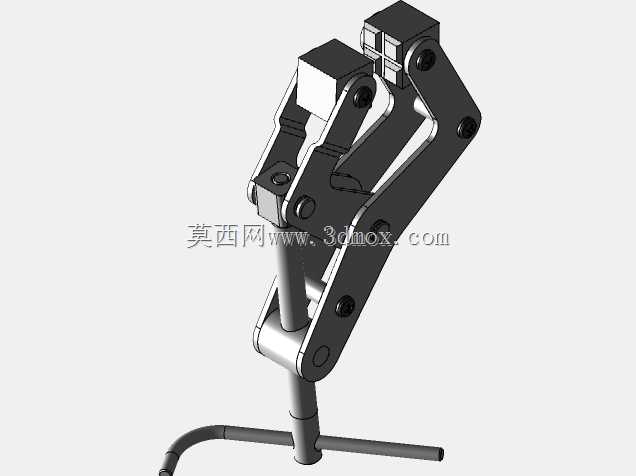

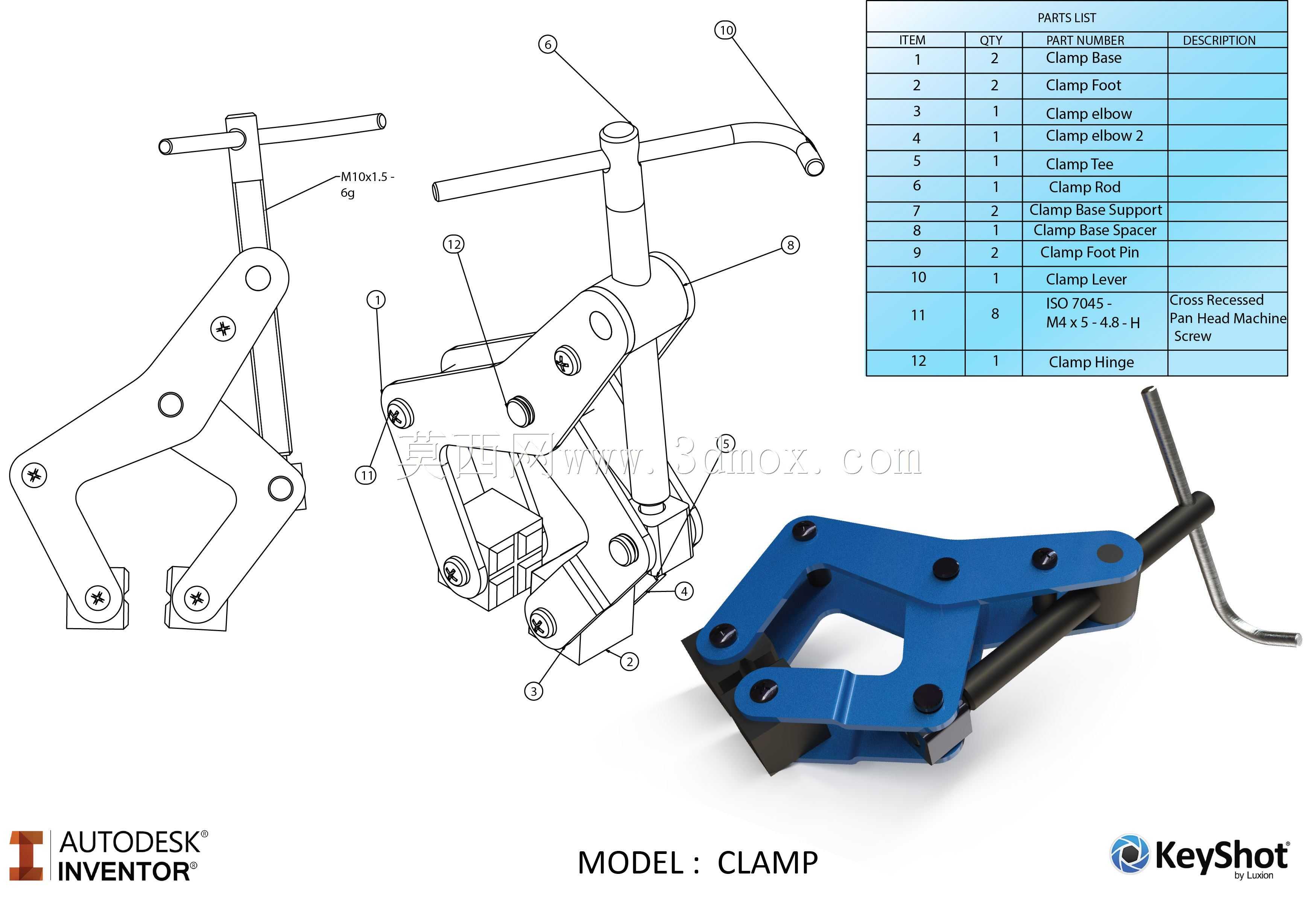

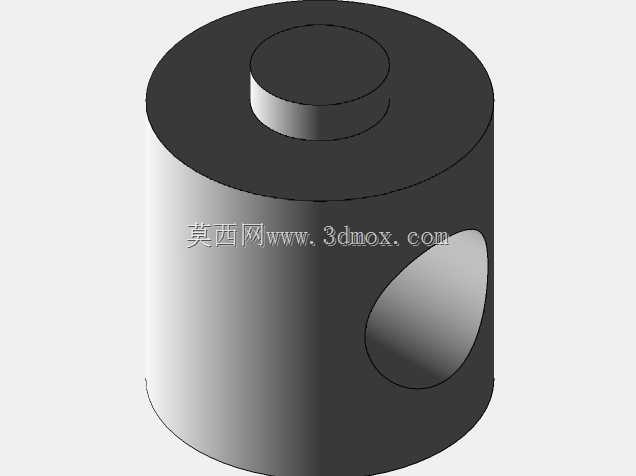

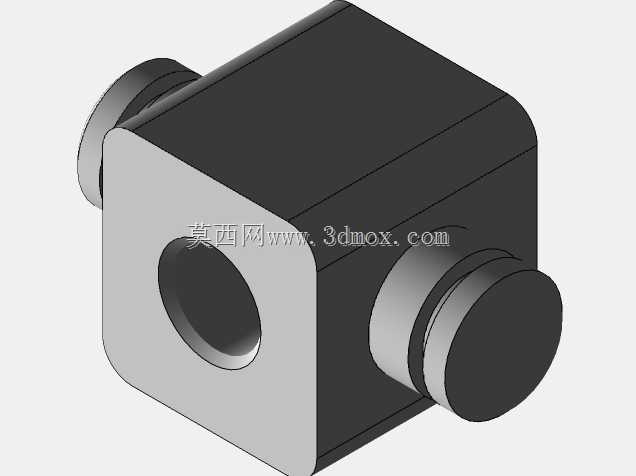

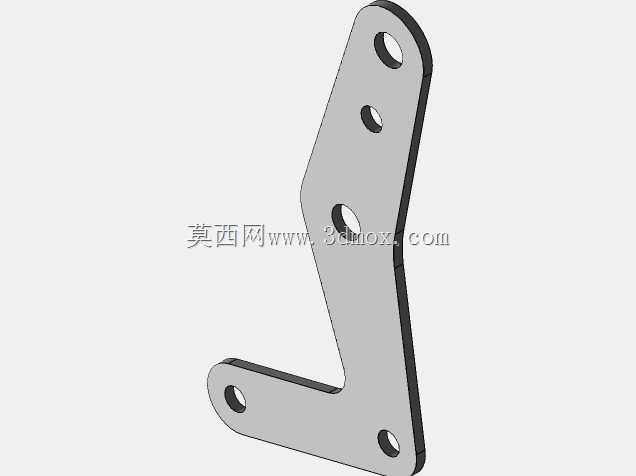

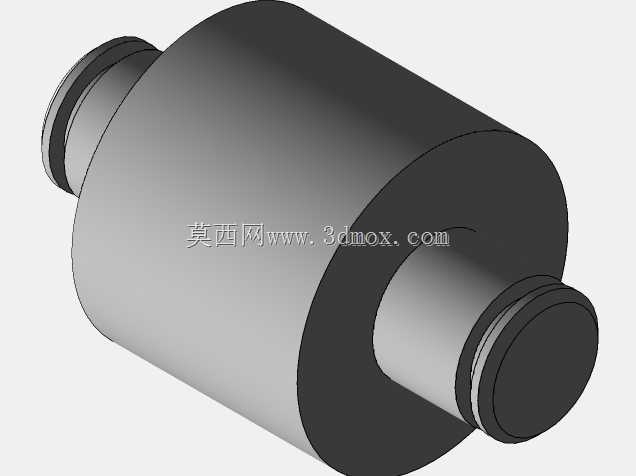

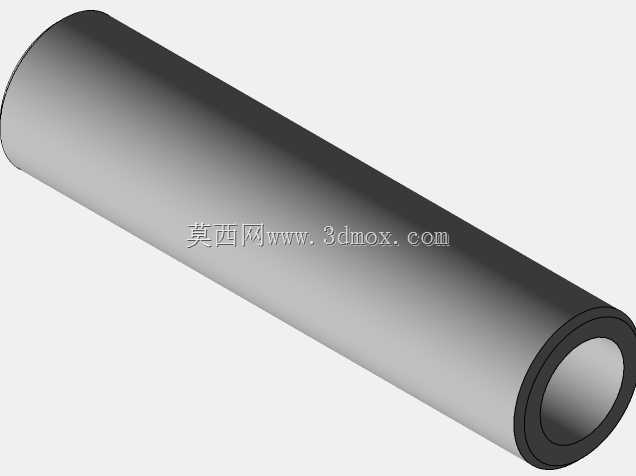

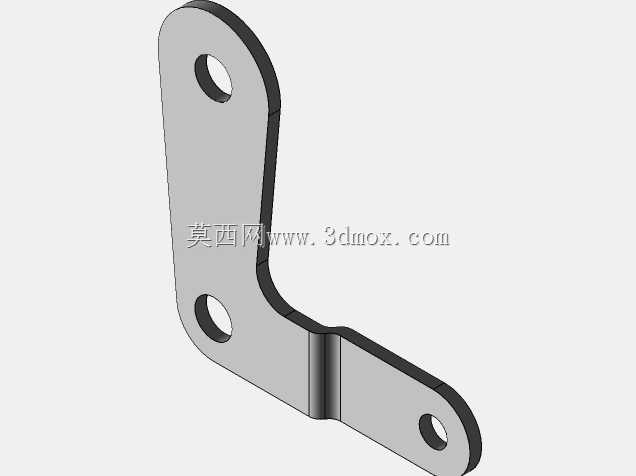

从设计思路层面，该工装整体采用铰接连杆的杠杆传动方案，通过多组铰接销轴将力臂、夹臂、底座连接为整体，利用杠杆力矩放大原理，将操作人员施加在手柄上的较小操作力放大数倍后传递到夹持压脚端，仅需较小的操作力度即可获得足够的夹紧力，大幅降低操作人员的劳动强度。整体结构的铰接点均做了耐磨衬套的预留设计，能够在长期反复开合使用过程中减少铰接部位的磨损，延长工装的整体使用寿命，同时所有连接紧固件均采用标准件设计，后期维护更换配件十分便捷，无需定制特殊配件即可完成检修。

从外形尺寸与安装边界来看，该夹紧工装整体结构紧凑，底座预留了标准安装孔位，既可以直接放置在工作台面作为独立夹持工具使用，也可以通过螺栓穿过底座安装孔，将工装整体固定在专用焊接平台、机加工工作台、装配工装板上作为固定工位的夹紧单元使用。工装的开合行程覆盖常规中小型工件的夹持厚度范围，操作手柄的长度经过人机工程学优化，操作时不会与工装主体、被夹持工件发生运动干涉，手柄端部做了弯折处理，方便操作人员施力转动，整体外形没有尖锐外凸结构，能够避免作业过程中剐蹭操作人员，适配车间作业的安全操作要求。工装的整体受力结构经过力学优化，在满负载夹持状态下，夹臂、底座等受力部件的应力分布均匀，不会出现局部应力集中导致的结构变形问题，能够长期保持稳定的夹持精度。
