小型台式数控加工机床结构设计

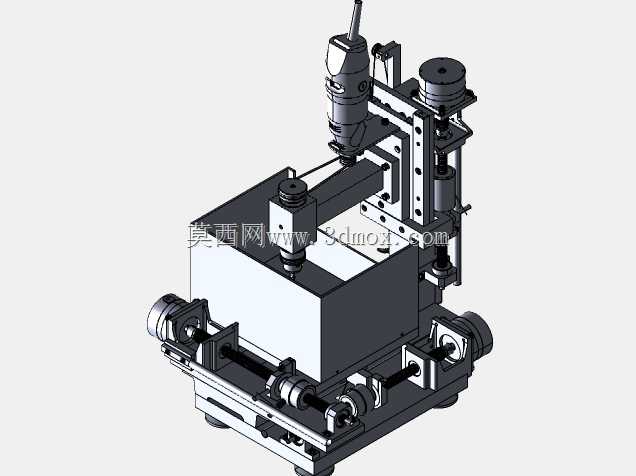

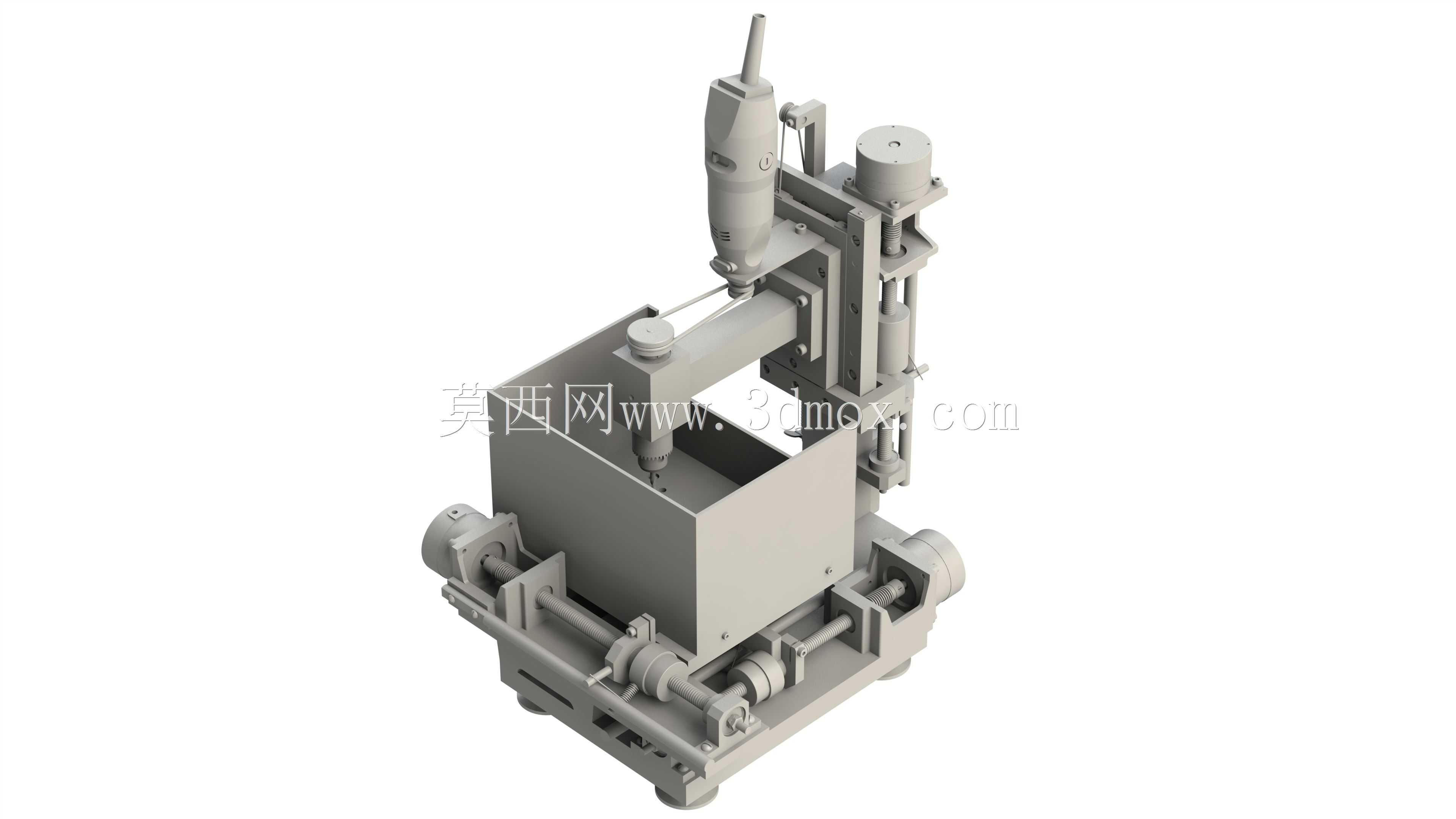

这款台式数控加工设备主要面向小型加工工坊、职业院校教学实训、个人创客工作室以及小批量精密零件试制场景，能够在有限的桌面空间内完成小型金属、非金属工件的铣削、钻孔、轻量雕刻等加工作业，填补了大型工业机床占地空间大、投入成本高，无法适配小空间轻量化加工需求的市场空白。从实际用途来看，该设备可承接小型五金零件修配、文创产品精密构件加工、教学演示数控加工全流程、手板样件快速试制等工作，加工行程适配常见小型工件的尺寸需求，无需占用独立的工业厂房空间，普通工作台面即可完成放置与作业。在功能特性上，该设备采用立式主轴布局，搭配多轴联动的进给传动结构，主轴端可适配不同规格的加工刀具，能够完成平面铣削、点位钻孔、轮廓铣削等多类型加工工序；传动结构采用精密线性导轨搭配丝杠传动，保障进给过程的运动精度，减少传动间隙带来的加工误差；设备整体框架采用一体式铸造与型材拼接结合的结构，既保障了机架的刚性，减少加工过程中的振动形变，又控制了整体设备重量，方便设备的搬运与位置调整。从设计思路来看，研发过程中优先平衡了设备的加工性能与空间占用占比，将驱动组件、传动组件、主轴组件进行紧凑化布局，将原本分散布置的电控安装位、主轴升降机构、XY向进给平台进行整合，在保障各运动部件行程不发生干涉的前提下，尽可能压缩设备的整体外轮廓尺寸；同时设计时充分考虑了日常维护的便捷性，各传动部位预留了润滑操作空间，易损耗的刀具夹持部位采用快换结构设计，无需复杂拆解即可完成刀具更换与日常保养。在外形尺寸与安装边界上，该设备整体外轮廓适配常规工业工作台的承载尺寸，底部安装脚位预留了固定螺栓孔位，可直接固定在标准厚度的工作台面上，安装时仅需在设备周边预留不小于二十厘米的操作与维护空间，即可满足上下料、刀具更换、日常调试的操作需求；设备的运动行程边界经过严格校核，各轴运动到极限位置时不会超出设备底座的投影范围，避免运动部件与周边放置的工具、物料发生碰撞，适配小空间内的加工作业布局需求。
