台式三轴数控雕刻加工设备结构设计

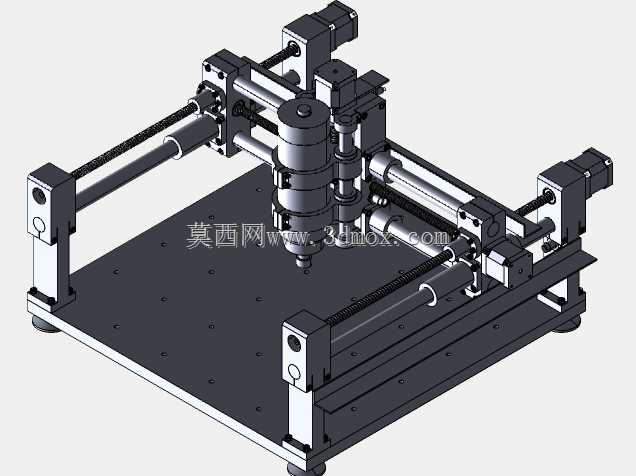

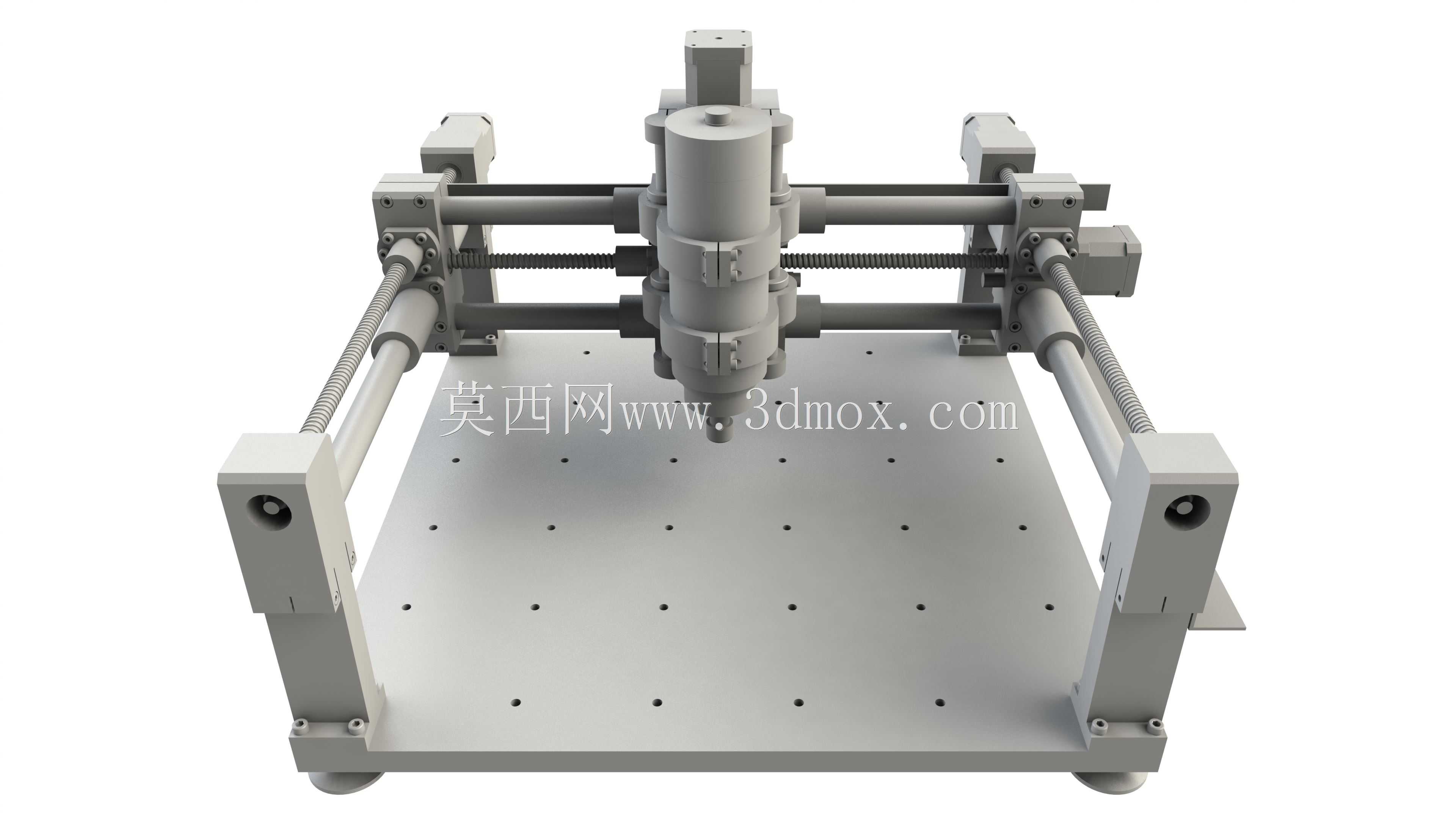

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、木材、PCB板等多种材质的平面雕刻、钻孔、浅铣削加工需求，相比大型工业数控设备，它的占地空间更小，部署灵活，不需要专门的重型设备安装基础，普通工作台面即可放置使用，适配小批量定制加工、打样试制、创意作品制作等多元场景。设备整体采用龙门式双驱传动架构，底座为带矩阵式安装孔的平板结构，这类矩阵孔位设计可以灵活适配不同规格的工装夹具、工件压紧装置，无需额外在台面上打孔改造，就能快速固定不同外形尺寸的待加工工件，底座的支撑腿做了加强筋结构设计，能够抵消加工过程中主轴高速运转产生的振动，保证加工过程的稳定性，避免振纹影响工件表面加工质量。X轴方向采用双光杆导轨搭配滚珠丝杠的传动组合，两侧对称布置的传动结构可以让龙门架移动过程中受力更均匀，避免单侧传动带来的偏载卡顿问题，提升长行程移动的定位精度；Y轴传动组件集成在龙门横梁上，同样采用光杆导向加丝杠传动的结构，带动主轴安装座完成前后方向的进给运动；Z轴组件独立固定在Y轴滑座上，采用垂直导向结构承载主轴单元，可完成垂直方向的进刀、退刀动作，三个轴的传动配合可实现平面范围内任意轨迹的走刀加工。主轴单元采用夹持式安装结构，可根据加工需求更换不同功率的主轴机头，适配不同材质的切削参数要求，设备的所有传动部件都做了外露式设计，日常维护保养时可以快速观察到导轨、丝杠的润滑状态，及时清理加工产生的碎屑，降低设备故障概率。在安装边界上，设备整体宽度适配常规1.2米宽度的工作台放置，前后纵深不超过80厘米，操作高度符合人体站立操作的舒适区间，不需要额外搭建操作平台，设备四周预留了电气走线、驱动组件安装的空间，后期加装防尘罩、冷却系统、集尘装置时不需要对主体结构做破坏性改造，可拓展性较强。设计过程中充分考虑了小型加工场景的使用痛点，在保证结构刚性满足轻切削加工需求的前提下，尽可能简化了整体结构，降低装配调试的难度，即使是初次接触数控设备的使用者，也能快速完成设备的组装校准，投入实际加工使用。
