MakeblockmBot教育编程小车结构设计

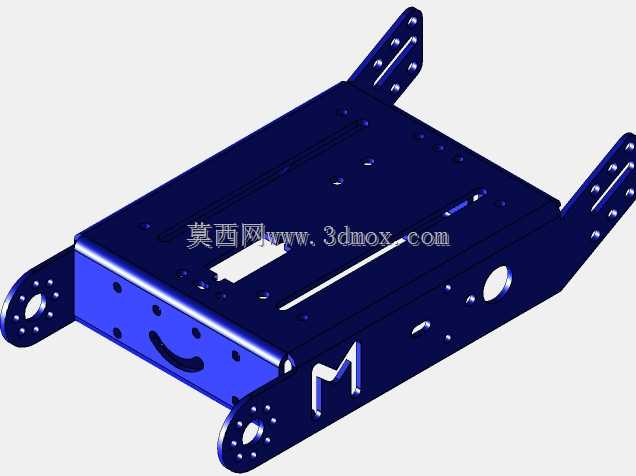

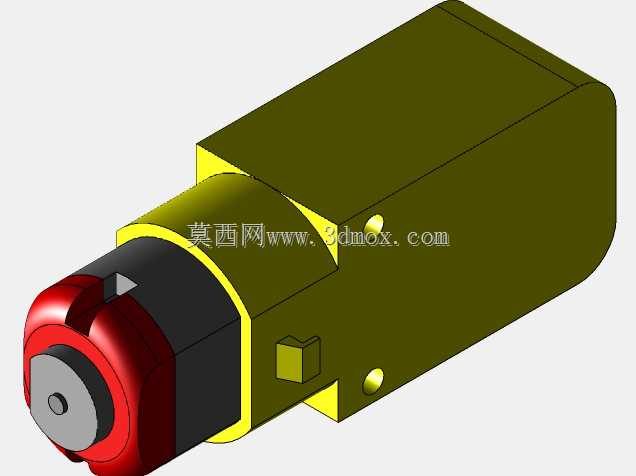

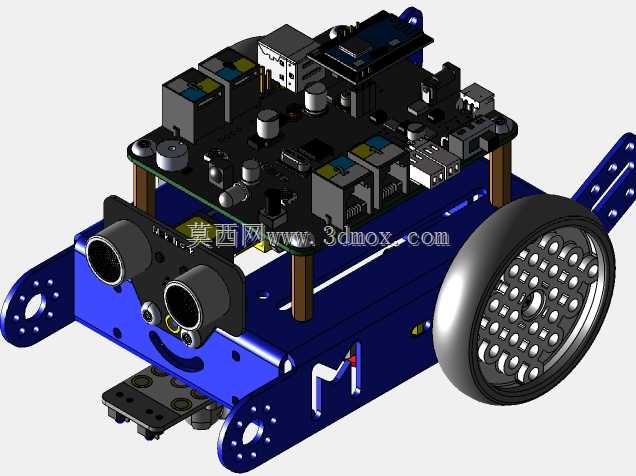

这款轮式教育机器人主要面向青少年科创教育、创客入门教学场景，可应用在中小学信息技术课堂、机器人竞赛训练、课外科创实践活动中，作为编程入门、硬件认知、机械结构学习的实操载体，能够帮助学习者完成从图形化编程到代码编程的过渡，理解传感器交互、动力传动、运动控制的基础逻辑。设备实际用途覆盖基础巡线行驶、避障行进、声光交互、遥控操作等多个教学场景，可通过搭配不同扩展组件完成创意改装，实现搬运、循迹竞速、互动演示等拓展功能，适配不同阶段的学习需求。产品功能特性上，前端搭载双路超声波测距模块，可实现前方障碍物距离检测，配合底部的红外巡线传感器完成路径识别，上层主控板集成多路电机驱动接口、传感器扩展端口，可直接对接各类电子模块无需复杂接线；动力部分采用双直流减速电机独立驱动两侧轮组，配合前端万向从动轮实现差速转向，可完成前进、后退、原地转向、弧线行驶等多种运动动作，板载的蜂鸣器与RGB灯珠可实现声光反馈，配合编程逻辑完成交互提示。产品设计思路遵循模块化快装逻辑，主体承载结构采用阳极氧化蓝色铝合金板材作为底盘，板材上预制多组标准化安装孔位，所有电子模块、支撑柱、轮组均采用螺丝快锁结构，无需复杂粘接或焊接，既保证结构强度满足日常教学拆装需求，也能让学习者快速理解机械装配的逻辑；上层电路板通过铜柱支撑架空在底盘上方，既预留了接线操作空间，也避免行驶过程中线路与运动部件发生干涉，所有接口均做了防呆设计，降低初学者接插错误的概率。外形尺寸与安装边界方面，整体采用紧凑的矩形布局，宽度控制在常规课桌可容纳的范围内，轮组外侧不超出底盘侧边的安装孔位边界，前端传感器模块突出底盘前端的距离预留了碰撞缓冲空间，上层主控板的安装高度不超过支撑柱的限定高度，所有扩展模块的安装位置均不超出底盘的最大外轮廓，保证行驶过程中不会因突出部件剐蹭赛道边缘，底部传感器距离地面的高度经过校准，适配常规15-20mm宽度的黑色巡线赛道，万向轮的安装高度与驱动轮半径匹配，保证底盘始终处于水平状态，避免传感器检测角度出现偏差。
