立式双轨直线传动自动作业手臂结构

这款自动作业手臂主要面向精密装配、物料分拣、工位上下料等工业生产场景，可适配电子元器件组装、小型零部件转运、通风设备配套联动等多种作业需求，能够在紧凑的生产空间内完成稳定的直线往复动作，替代人工完成重复性高、定位精度要求严的工位操作，有效降低一线操作人员的重复劳动强度，提升产线作业的一致性与运转效率。

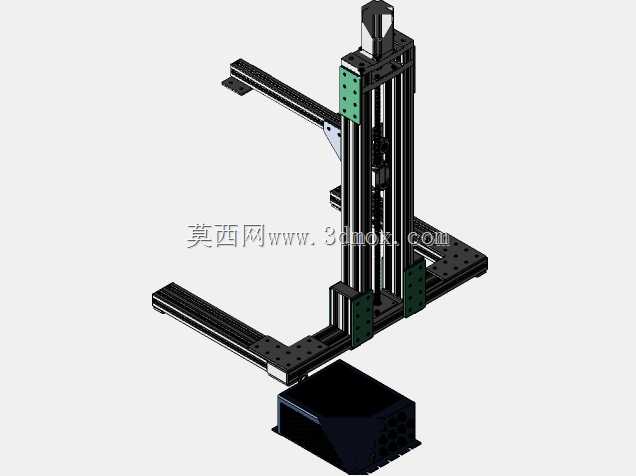

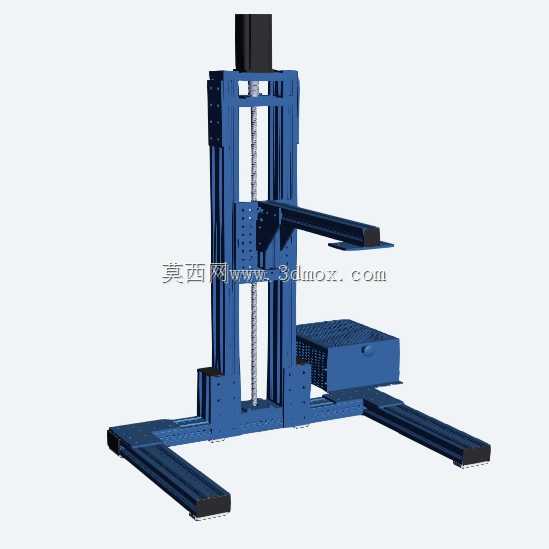

设备整体采用立式立柱搭配底部双水平导轨的布局结构，竖直方向通过滚珠丝杠传动实现升降动作，水平方向通过悬臂导轨实现伸缩位移，底部双轨的跨距设计充分考虑了设备运行时的稳定性，避免悬臂伸出至最大行程时出现倾覆或晃动问题，可实现最高560mm的竖直方向位移，能够覆盖常规工作台面到上层料架的作业高度区间，悬臂的水平行程可适配常见工位的物料取放距离需求，无需额外增设辅助移位结构即可完成单工位范围内的全范围作业覆盖。

设计过程中优先考虑了设备的安装便捷性与运行可靠性，整体底座采用开式U型双轨结构，可直接通过螺栓固定在标准工作台面上，不需要对现有工位进行大规模改造即可完成部署，适配多数生产车间的现有工作台安装条件；驱动部分将控制与动力集成在底座的箱体结构内，既能够对电气元件形成有效防护，避免车间内的粉尘、切削液飞溅对核心部件造成损伤，也能够降低设备整体的重心，进一步提升运行过程中的平稳性。竖直立柱采用铝型材拼接框架结构，在保证结构刚性的前提下尽可能降低设备自重，导轨与丝杠的安装面均做了平面度公差适配，保证传动过程中无卡滞、抖动问题；悬臂部分采用轻量化的型材设计，末端可根据实际作业需求加装夹爪、吸盘、焊枪头等不同执行末端，适配不同行业的作业需求。

设备的运动边界经过反复校核，竖直升降的上下极限位置、水平伸缩的前后极限位置均预留了足够的安全缓冲距离，避免运行过程中出现硬碰撞损伤传动部件，整体外形尺寸适配多数中小型生产工位的安装空间，不会占用过多的作业台面面积，可单台独立部署在单个工位，也可多台组合排布组成自动化连续作业产线，适配不同规模的生产场景需求。传动结构的设计充分考虑了日常维护的便捷性，丝杠与导轨的润滑点均设置在便于操作的位置，日常保养不需要对设备进行大规模拆解即可完成，有效降低设备的全生命周期维护成本。
