层叠式多头开口扳手工业设计方案

这款层叠式多头开口扳手，主要面向设备运维、家装维修、小型机械装配、五金加工等多场景的紧固作业需求，解决传统单规格扳手携带不便、作业时频繁更换工具的痛点。在日常的设备巡检维护场景中，运维人员往往需要面对不同规格的螺栓紧固件，传统成套扳手重量大、收纳占空间，作业途中来回取换工具会大幅拖慢作业效率，这款集成式多头扳手将多组常用开口规格整合为一体，单把工具即可覆盖多数常规螺栓的拧动需求，大幅降低工具携带负担，提升零散紧固作业的流畅度。

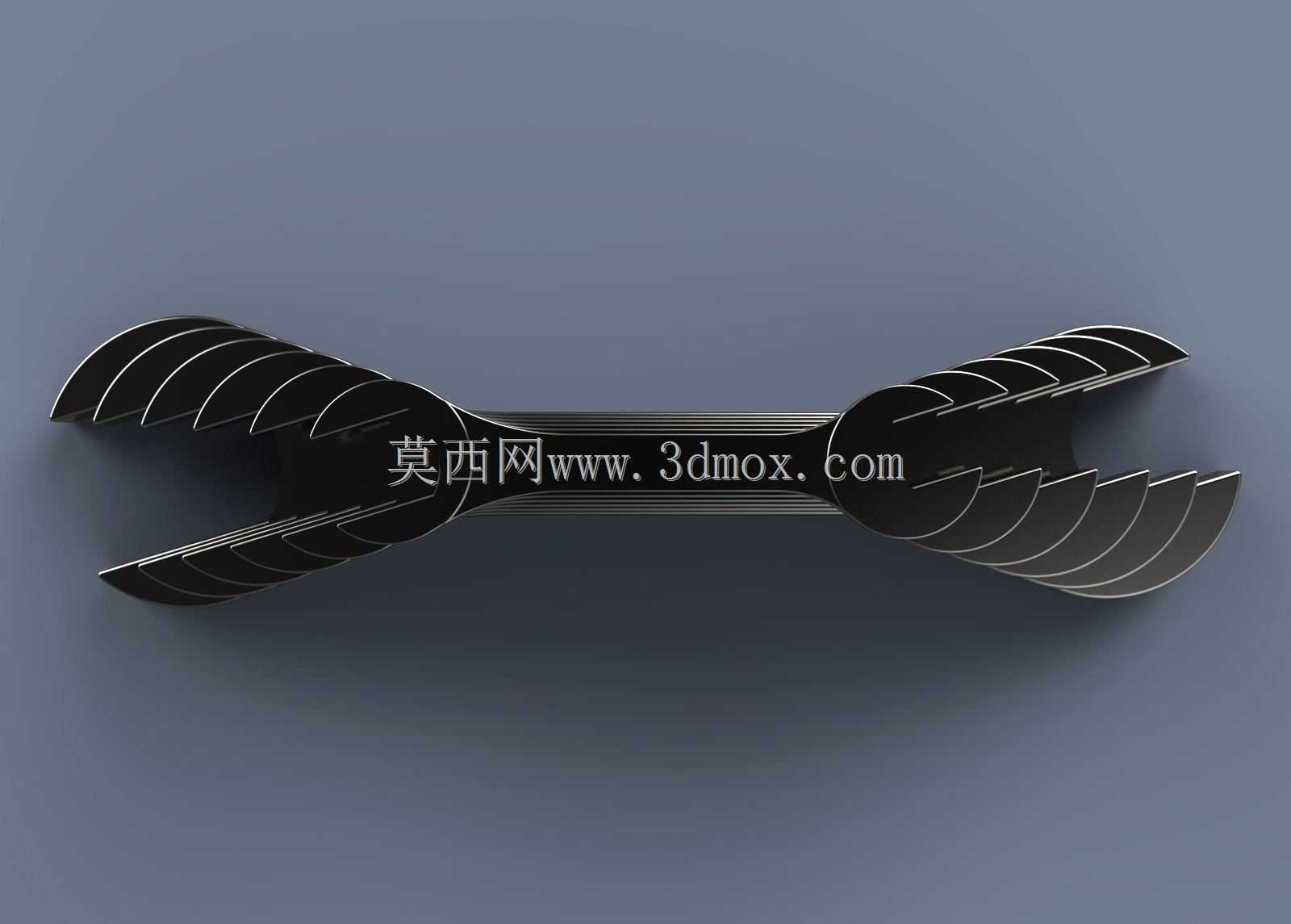

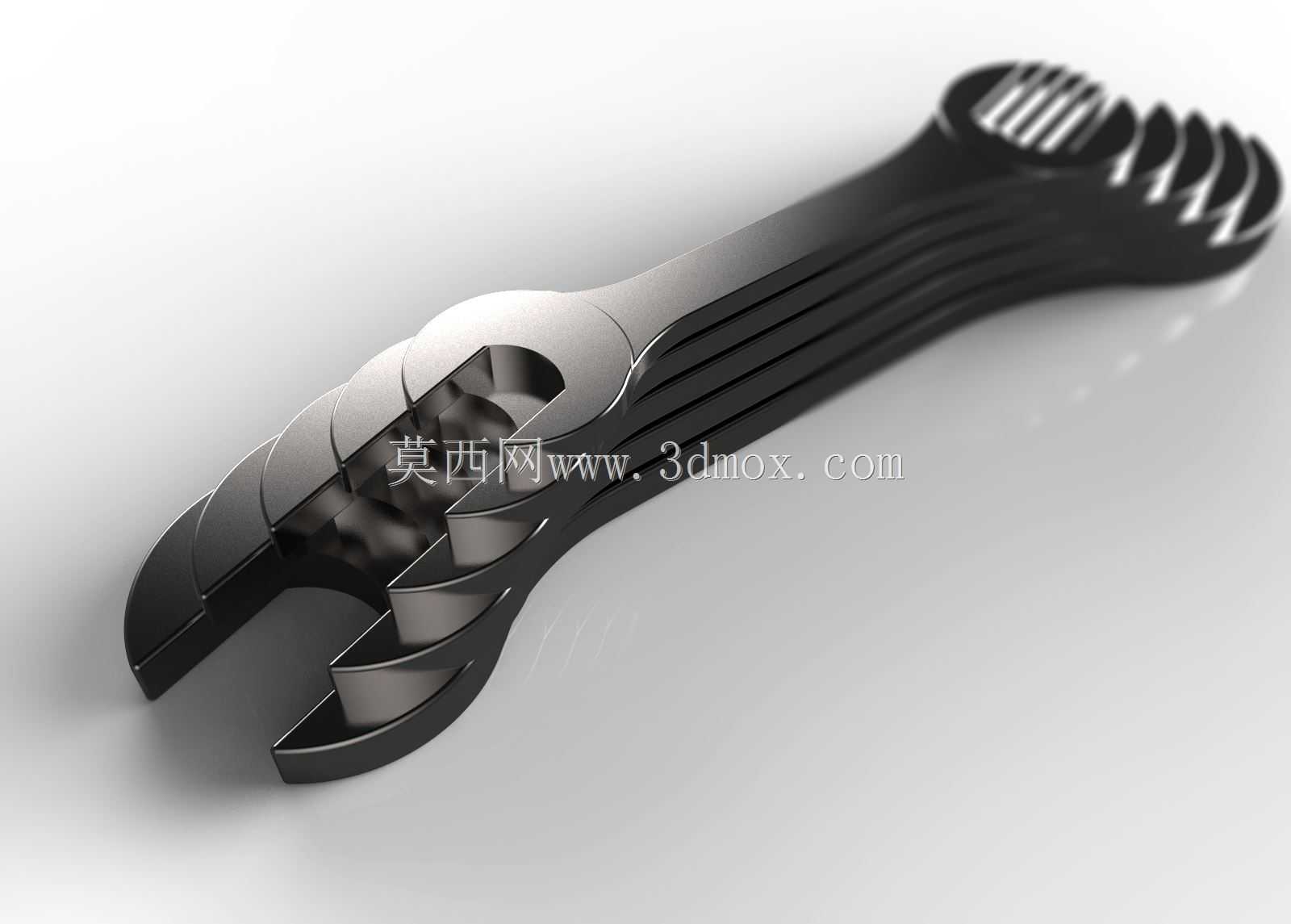

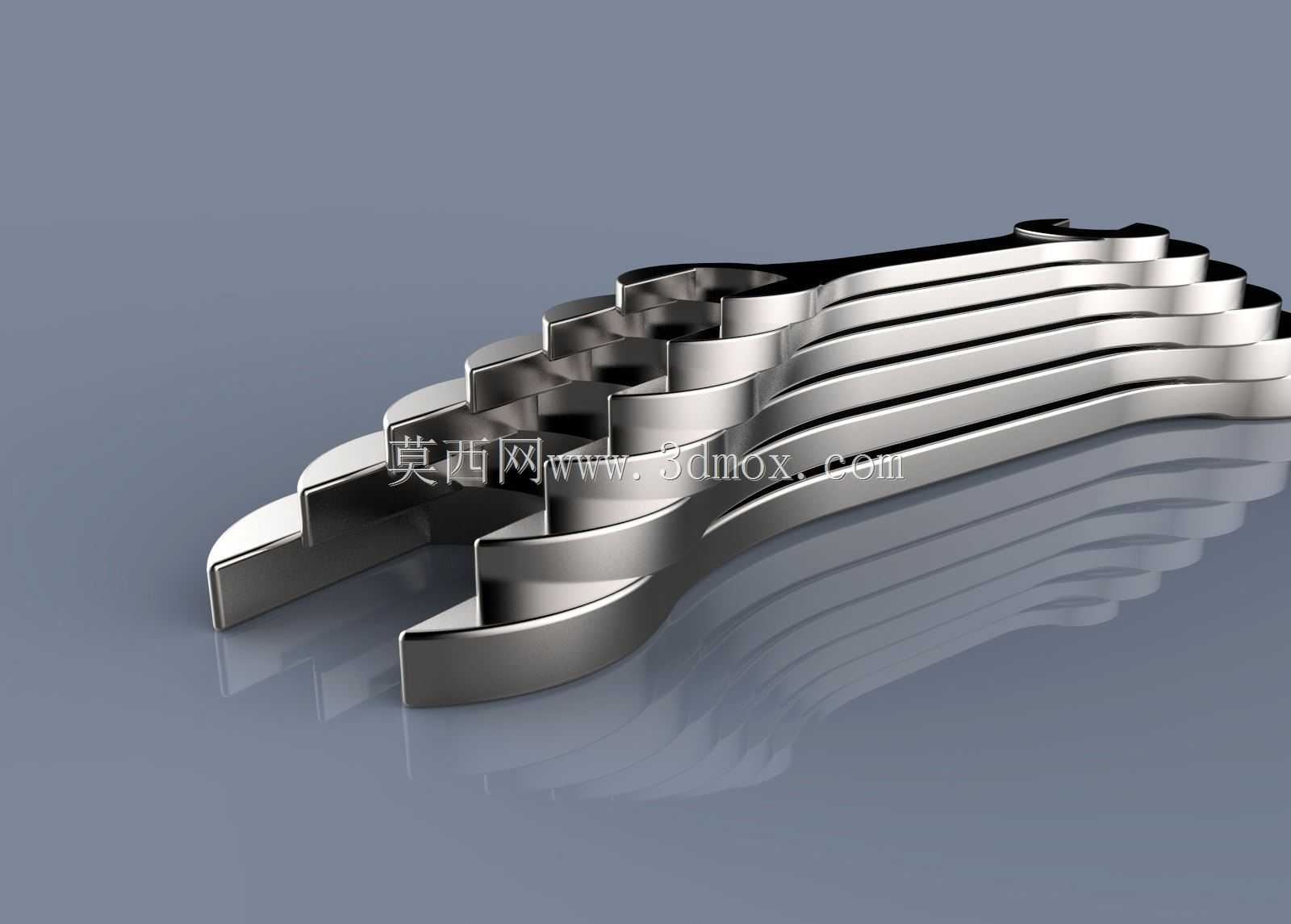

从功能特性来看，该扳手采用多片开口扳体层叠组合的结构，每一层扳体对应一种常见的开口尺寸，使用时可根据待拧螺栓的规格，将对应尺寸的扳体转出至工作位，其余扳体贴合收纳在手柄段，不会干涉作业操作。扳体开口端采用符合紧固件标准的开口角度设计，咬合螺栓头时受力均匀，可减少拧动过程中打滑、磨圆螺栓角的问题，手柄段做了贴合手部握持的弧度处理，长时间施力作业时能降低手部的压痕不适感，整体结构没有多余的零散配件，不存在小零件脱落遗失的风险，适合复杂作业环境下的长期使用。

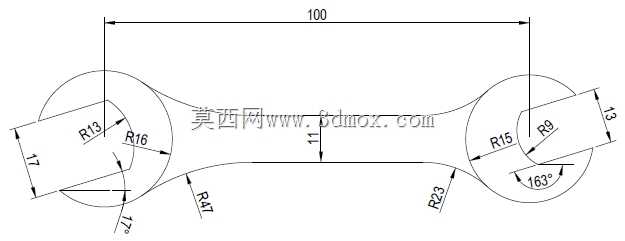

在设计思路上，这款扳手优先平衡了集成性与结构强度，层叠的扳体之间采用枢轴连接，连接部位做了加厚处理，保证扳体转动灵活的同时，能够承受拧动螺栓时的扭矩载荷，不会出现连接部位变形、扳体晃动的问题。扳体的外形做了流线型过渡处理，从开口端到手柄段厚度均匀变化，既保证了开口受力部位的结构强度，也尽可能控制了整体重量，避免工具过重增加长时间携带的负担。开口部位的尺寸严格对应常规公制螺栓的头部尺寸，覆盖了日常维修、装配场景中最常用的规格区间，能够满足绝大多数民用维修、轻型设备装配的使用需求。

从安装与使用边界来看，这款扳手属于手动紧固工具，整体长度适配手部握持施力的合理范围，作业时不需要额外搭配加长杆，即可提供足够的拧动扭矩，适用于强度等级在常规范围内的螺栓紧固与拆卸作业，不适合用于超高强度螺栓的重载拧动场景，也不适合配合敲击进行加力操作，避免扳体变形损坏。工具整体收纳后外形规整，可直接放入工具包甚至工作服口袋，不需要专门的工具套进行收纳，在高空作业、狭窄空间作业等不方便携带成套工具的场景下，单把工具即可完成多数常规紧固操作，大幅提升作业的便捷性。
