带密封旋盖的圆柱型便携盛装瓶结构

　　日常流通领域里的液体盛装容器，这类带密封旋盖的圆柱瓶是应用覆盖范围极广的结构形式，从日化洗护、饮品分装到工业试剂的小容量存储场景都能见到它的身影，区别于异形瓶的定制化属性，圆柱型瓶身的结构在生产端、运输端、使用端都有非常成熟的落地优势。从结构设计逻辑来看，瓶身采用等直径圆柱腔体，首先是匹配吹塑或者注塑成型的工艺特性，均匀的壁厚分布能大幅降低成型过程中的缩痕、吹穿缺陷，成型后瓶体的周向应力分布均匀，堆叠承压时不会出现局部应力集中导致的变形，在仓储堆码环节，圆柱外形配合瓶底的内凹支撑结构，能让垂直方向的载荷顺着瓶壁均匀传递到下层容器，常规0.5L量级的该类瓶型，单瓶垂直承压可满足5层以上常规纸箱堆码的载荷要求，不会出现运输过程中的瘪瓶、

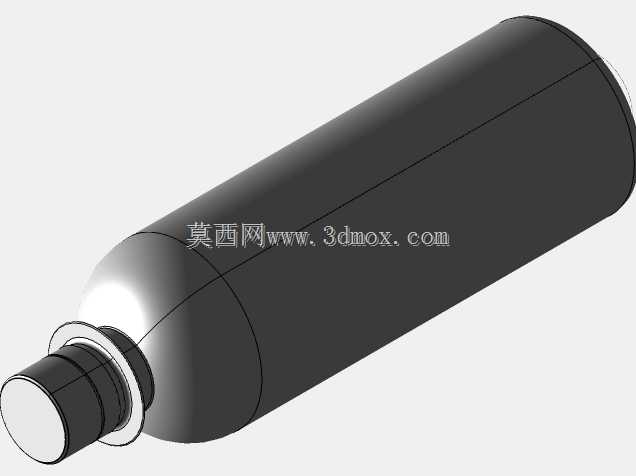

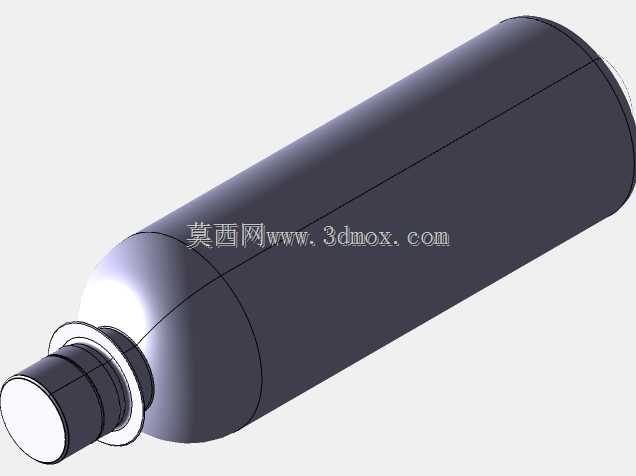

　　漏液问题。瓶口部分采用标准外螺纹结构，配合带内塞的旋盖实现双重密封，螺纹的导程、牙型都参考通用包装容器的密封标准设计，旋合圈数控制在1.5-2圈之间，既保证日常使用时的旋合便捷性，又能在瓶盖拧紧后让内塞完全嵌入瓶口内壁，形成过盈配合的密封面，即使瓶内盛装带一定挥发性的液体，或者在运输过程中出现倒置、颠簸工况，也不会出现渗漏问题。瓶底的内凹圆弧过渡设计，一方面是避免瓶身成型后底部的收缩变形导致放置不稳，另一方面内凹形成的加强筋结构能提升瓶底的抗冲击性能，日常使用中不慎从桌面高度跌落时，圆弧结构能分散冲击载荷，降低底部开裂的概率。从建模的结构细节来看，瓶身的壁厚控制在均匀的1mm左右，瓶口螺纹段的壁厚适当加厚到1.5mm，

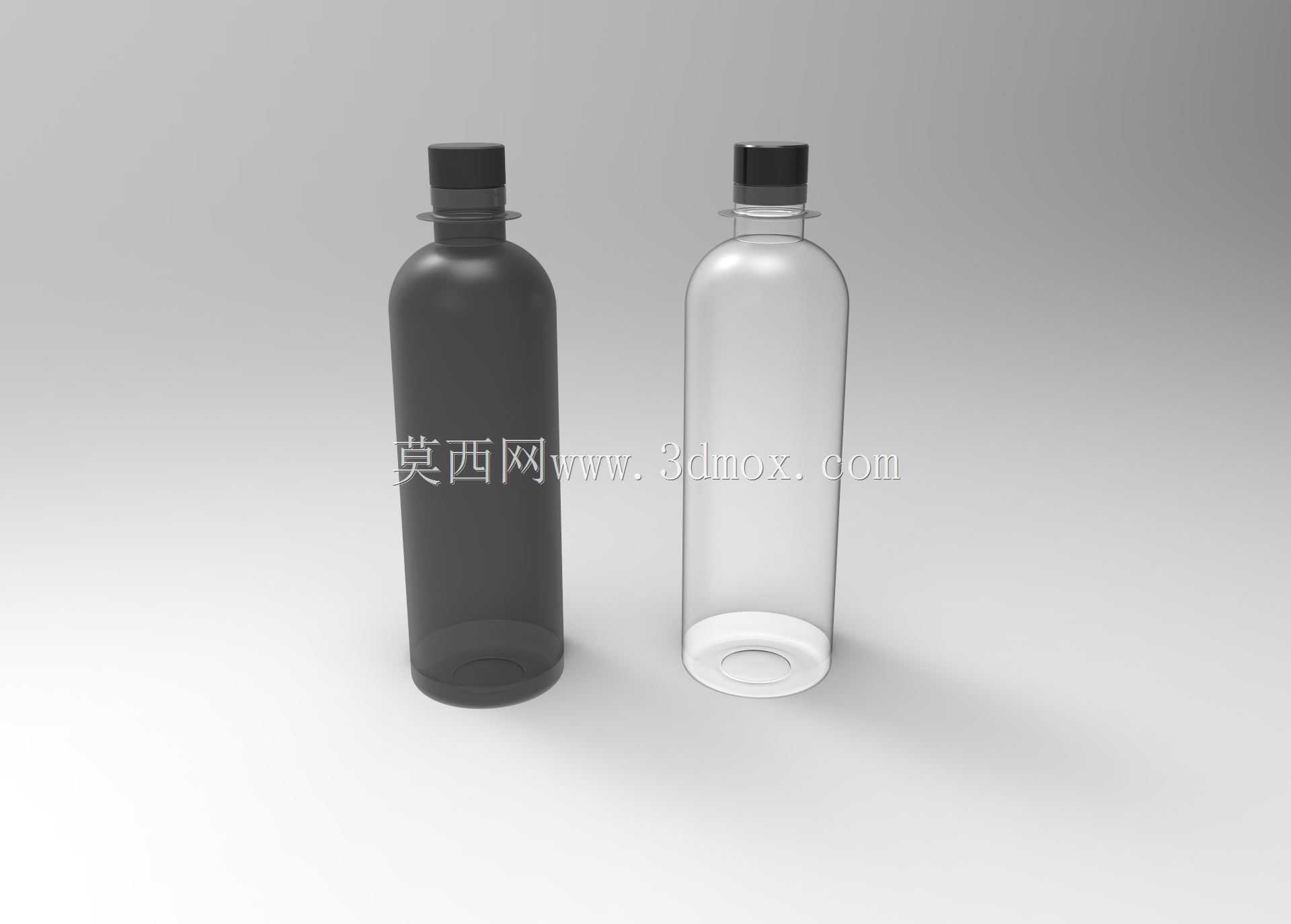

　　保证螺纹连接的结构强度，瓶盖部分做了防滑的直纹滚花处理，滚花的齿距控制在1.2mm，既保证拧动时的摩擦力足够，又不会因为齿距过小导致成型时出现飞边、脱模困难的问题。两种不同透明度的瓶体结构，分别对应不同的使用场景，深色不透光款可用于盛装见光易分解的液体内容物，透明款则用于需要直观观察内容物余量的使用场景，两款结构的瓶口、瓶盖尺寸完全通用，生产过程中只需要更换瓶身的原料色母即可实现共线生产，大幅降低模具投入和生产换型的成本。在实际的结构验证环节，这类瓶型还需要考虑瓶口的端面平面度，平面度公差控制在0.1mm以内，保证瓶盖拧紧后密封面能完全贴合，不会因为端面翘曲出现密封失效；瓶身的圆度公差控制在0.2mm以内，

　　满足自动化灌装生产线的卡瓶、送瓶工位的尺寸适配要求，不会因为瓶身椭圆度过大导致生产线卡料停机。从使用端的体验设计来看，瓶身的直径控制在65mm左右，刚好适配成年人单手握持的尺寸范围，握持时不会因为直径过大导致持握费力，瓶身总高度控制在190mm左右，常规的背包侧袋、车载杯架都能顺利放入，兼顾便携使用的需求。整个结构没有多余的复杂曲面，所有过渡位置都采用R2以上的圆角处理，既避免成型过程中的应力集中，也能减少使用过程中棱角磕碰带来的损伤，同时圆角过渡的结构在清洁时也不容易残留污渍，提升重复使用的便利性。
