牛头刨床机械结构三维设计作品

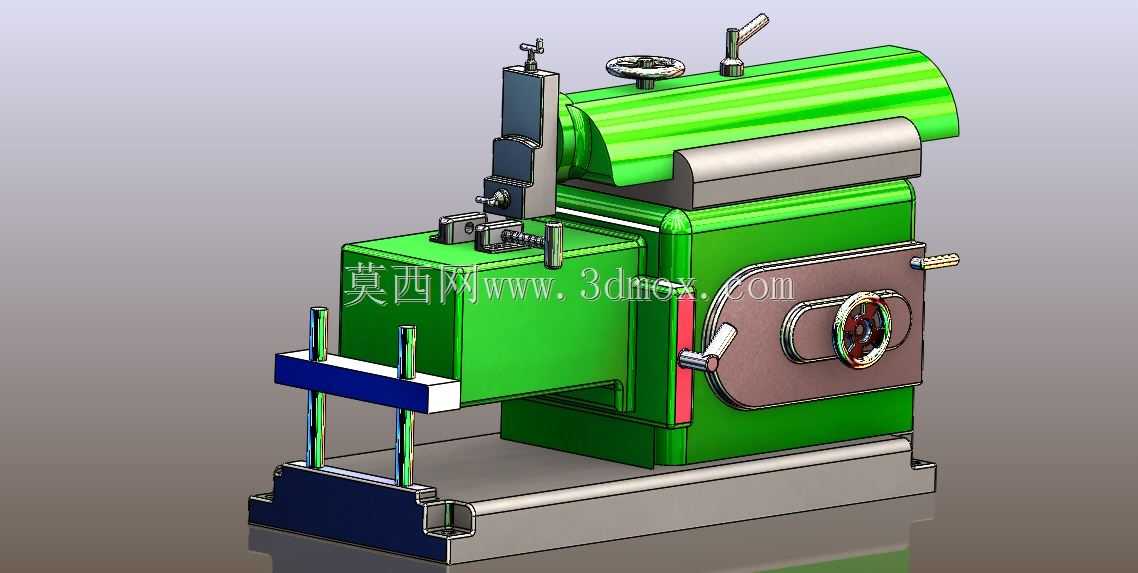

牛头刨床是金属切削加工领域应用十分广泛的通用机加工设备，主要适配单件、小批量生产场景下的平面、沟槽、成型面加工需求，在中小型机械加工车间、设备维修工段、职业院校实训场地都有着极高的出镜率，能够完成水平面、垂直面、斜面、T型槽、燕尾槽以及多种直线型成型表面的刨削作业，对于中小型零件的粗加工、半精加工工序适配性极强，加工过程中通过滑枕带动刨刀做直线往复主运动，配合工作台的间歇进给运动实现金属材料的逐层去除，加工时刀具回程过程不参与切削，整体运动逻辑清晰可靠，对操作工人的技能门槛要求相对友好。本次设计的牛头刨床完整还原了设备的核心功能结构，整体布局采用经典的落地式床身承载结构，底部为一体化铸造的床身底座，承担整台设备的重量与加工过程的载荷传递，底座上方设置可实现横向、垂向进给的工作台组件，工作台配套工件装夹工位，可通过手动调节机构调整装夹位置与进给量，适配不同尺寸规格工件的加工需求。滑枕部分布置在床身上部的水平导轨面内，可沿导轨做稳定的直线往复运动，滑枕前端安装刀架结构，刀架支持抬刀、角度调节操作，可在回程时自动抬刀避免刀具划伤已加工表面，同时能够调整刨削角度适配斜面类零件的加工需求。床身侧部设置变速与操作机构，集成了行程调节手柄、进给调节手轮、操作手柄等操控部件，还原了真实设备的操作逻辑与布局。设计过程中充分考虑了设备的安装边界与操作空间预留，整体外形尺寸按照常规中小型牛头刨床的实际比例进行还原，各运动部件之间预留了足够的安全间隙，避免运动干涉，同时兼顾了设备操作时的人员站位空间、工件吊装空间需求，各结构部件的连接关系、装配逻辑完全贴合实际设备的生产制造要求，可用于设备结构认知、教学演示、机加工工艺模拟等场景，能够直观展现牛头刨床的运动原理与结构组成。
