参数化牛头刨床机械结构三维设计

牛头刨床是金属切削加工领域应用十分广泛的通用加工设备，主要用于单件小批量生产场景下的平面、沟槽、成型面加工工序，在机修车间、中小型机械加工工段、职业院校实训场地中都承担着不可替代的加工作用，能够对铸铁、碳钢、有色金属等多种材质的工件完成粗加工与半精加工工序，加工过程中通过滑枕带动刨刀做往复直线主运动，配合工作台的间歇进给运动，逐步去除工件表面多余材料，最终获得符合尺寸与粗糙度要求的加工面。

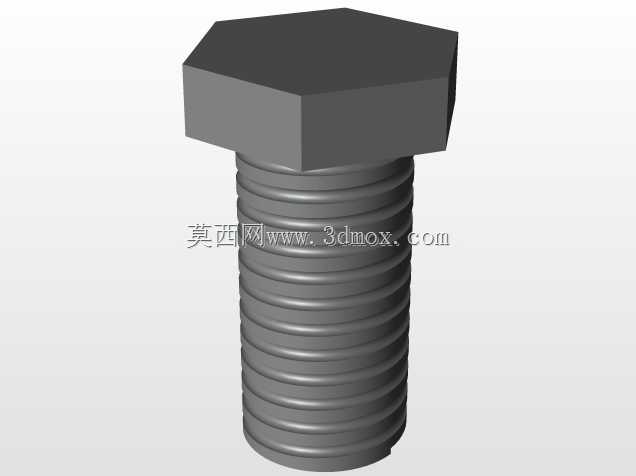

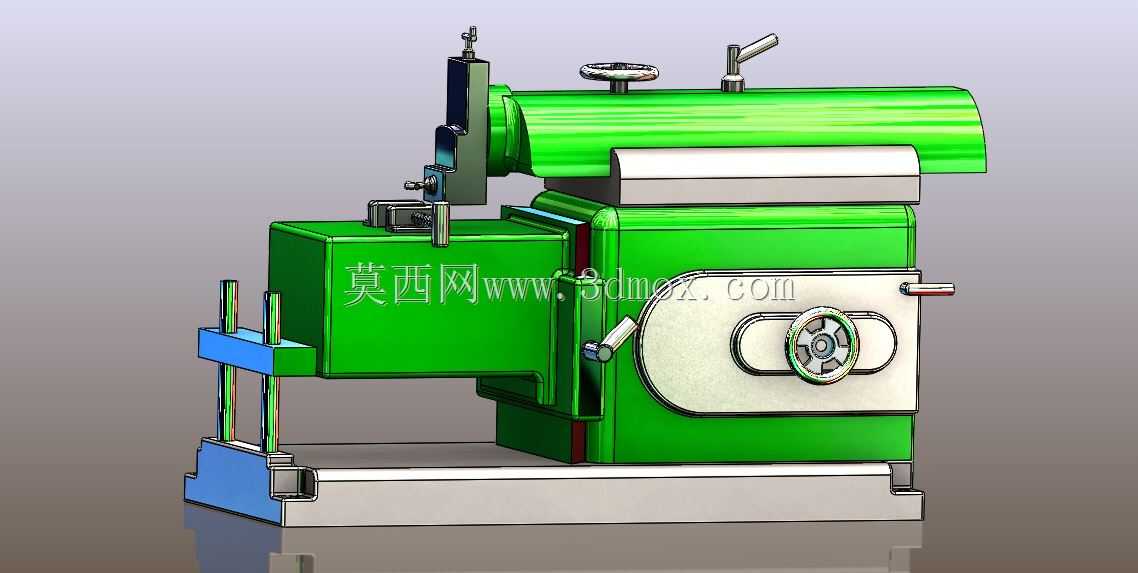

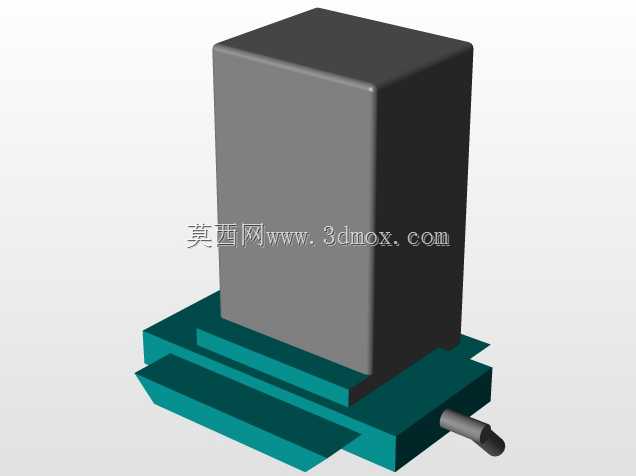

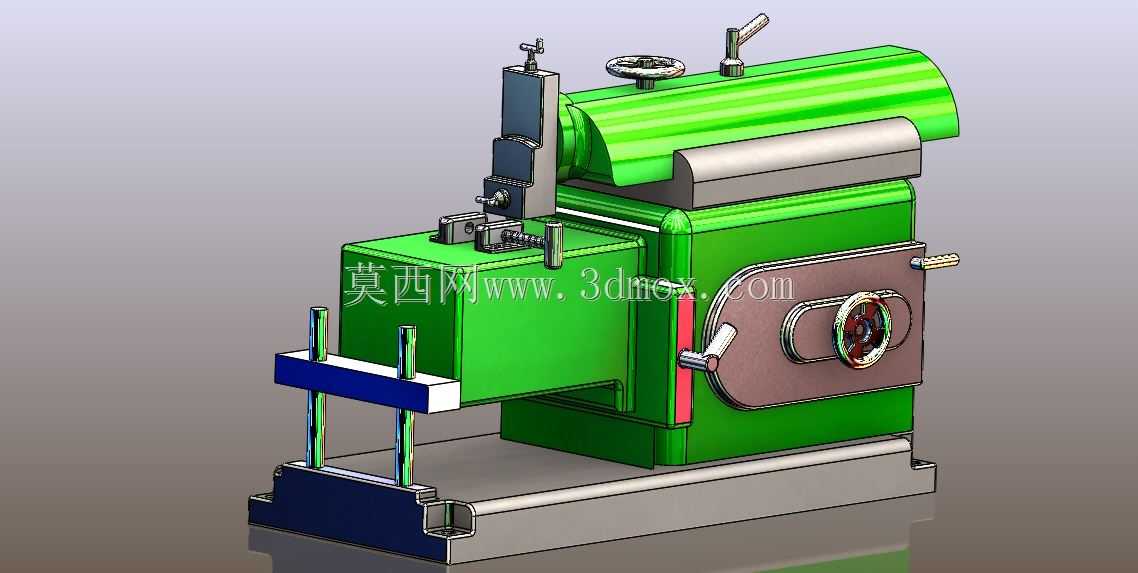

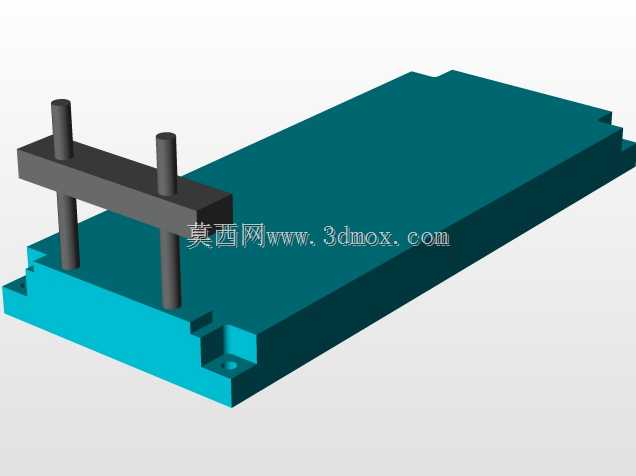

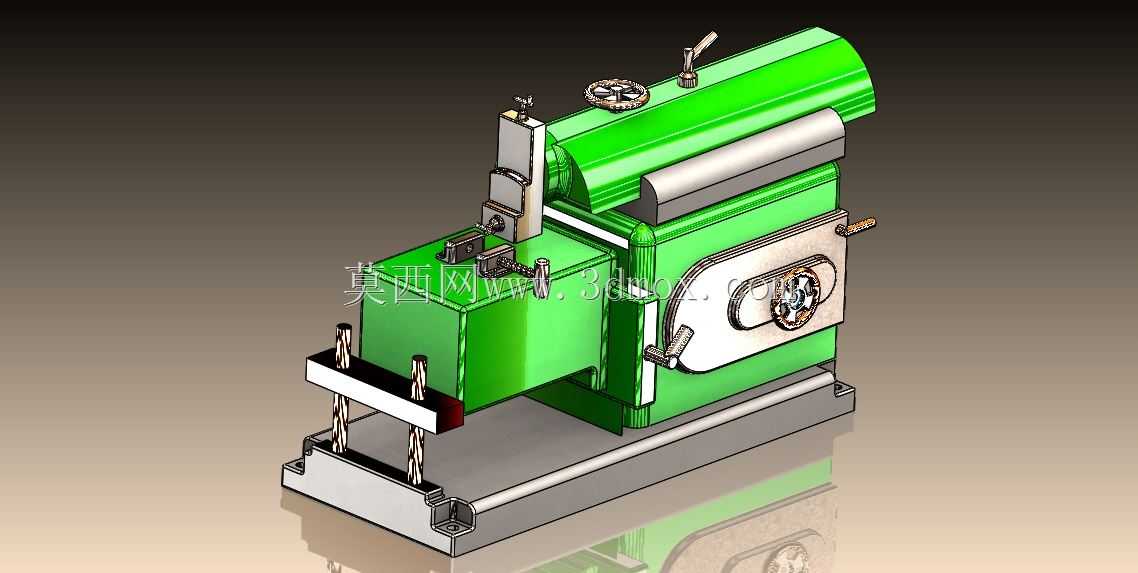

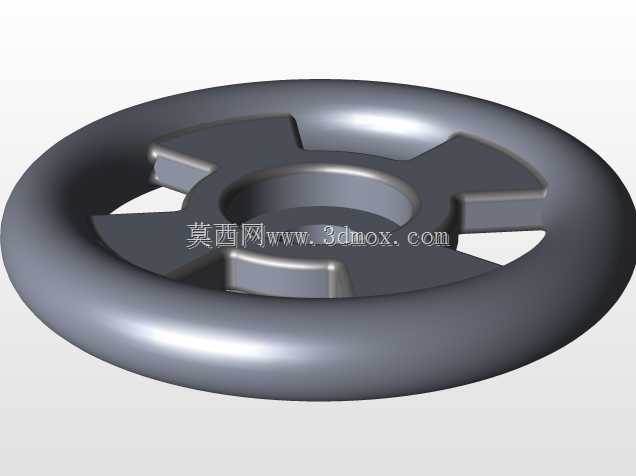

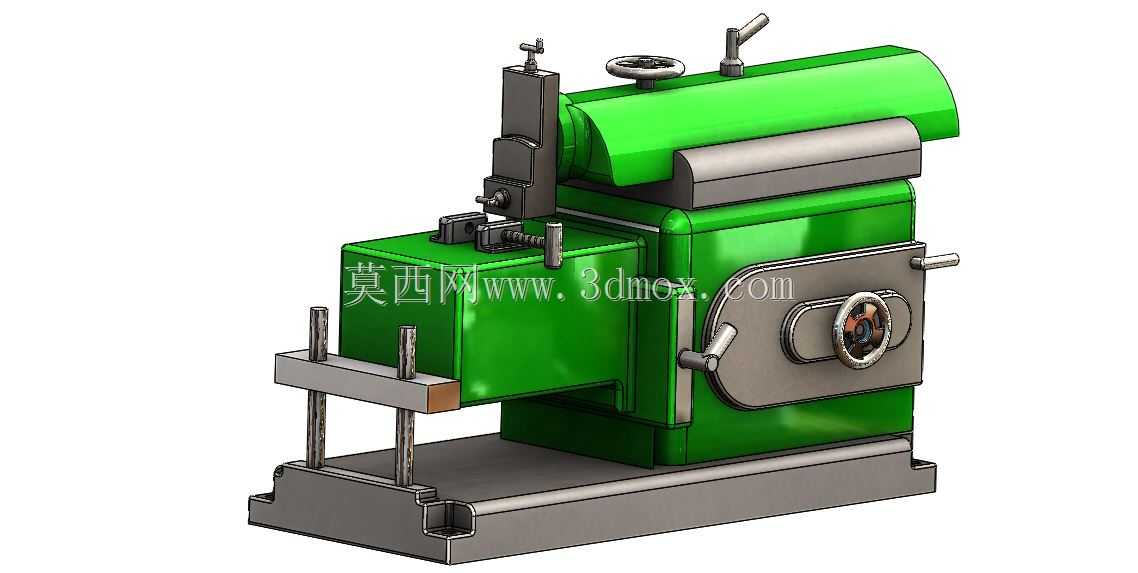

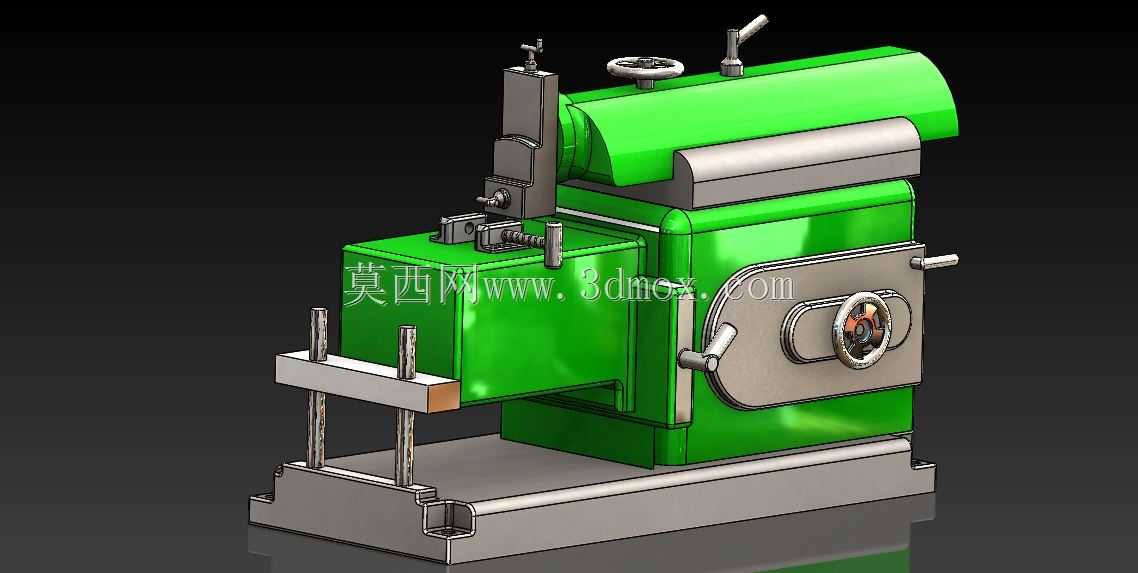

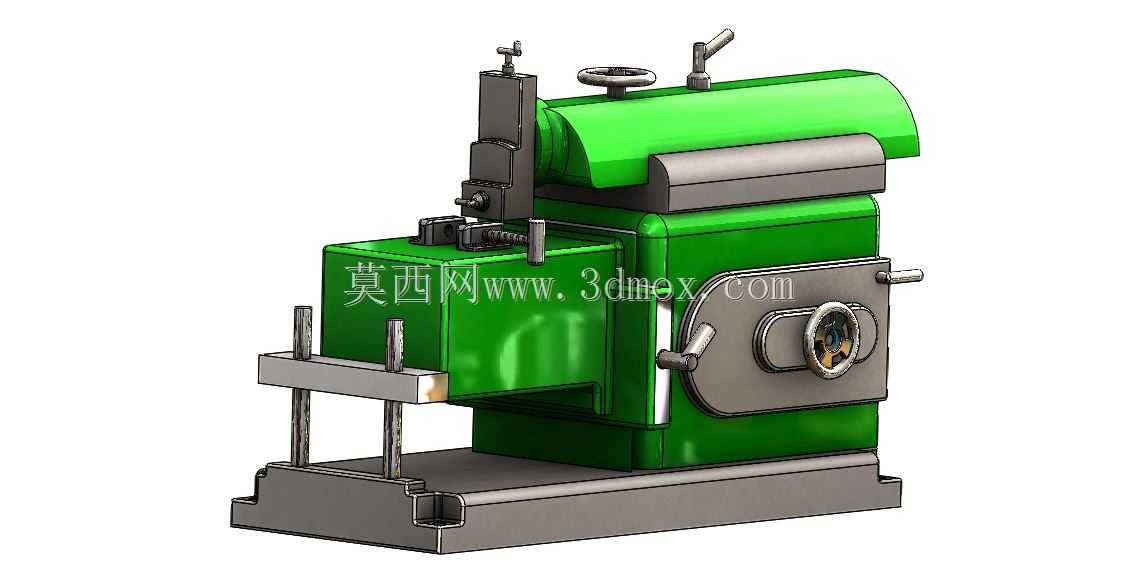

本次设计的牛头刨床结构完整还原了真实设备的功能逻辑，整体布局采用经典的卧式牛头刨床构型，从下到上依次为床身底座、滑枕驱动机构、滑枕总成、刀架部件、工作台与进给机构几大模块。床身底座作为整台设备的承载基础，采用大平面接触的安装结构设计，底部预留了地脚螺栓安装位，能够保证设备运行过程中的稳定性，避免切削冲击带来的整机位移或振动问题；滑枕部分布置在床身上部的水平导轨面内，内部集成了将旋转运动转化为往复直线运动的曲柄摇杆机构，能够实现滑枕的平稳往复运动，同时滑枕的行程长度、起始位置都设计了可调结构，可适配不同长度尺寸工件的加工需求。

刀架部件安装在滑枕前端，设计了可回转的刀座结构与抬刀机构，抬刀机构能够在滑枕回程时自动将刨刀抬起，避免刀具回程过程中划伤已加工的工件表面，同时刀架还带有手动进给的微调结构，方便操作人员控制切削深度；工作台部分布置在床身前部的垂直导轨上，设计了横向与垂直两个方向的进给传动结构，既可以通过棘轮机构实现自动间歇进给，也支持手动操作调整工件位置，工作台面预留了T型槽结构，方便通过压板螺栓装夹不同外形的加工工件。

设计过程中采用参数化的建模思路，各部件之间的装配关系完全按照真实设备的运动逻辑搭建，所有运动副都保留了合理的运动间隙，既能够直观展示设备的整体外观形态，也可以清晰呈现各机构之间的传动关系，可用于机床结构教学演示、加工工艺模拟、设备改造方案验证等场景。整体外形尺寸参考通用中小型牛头刨床的实际参数设定，安装边界充分考虑了操作空间预留，能够适配常规车间的设备布局要求，各部件的结构细节都做了还原，包括操作手柄、手轮、观察窗、润滑管路接口等附属结构都完整呈现，最大程度还原了真实牛头刨床的结构特征与功能逻辑。
