FOX RP23自行车后避震器三维建模设计

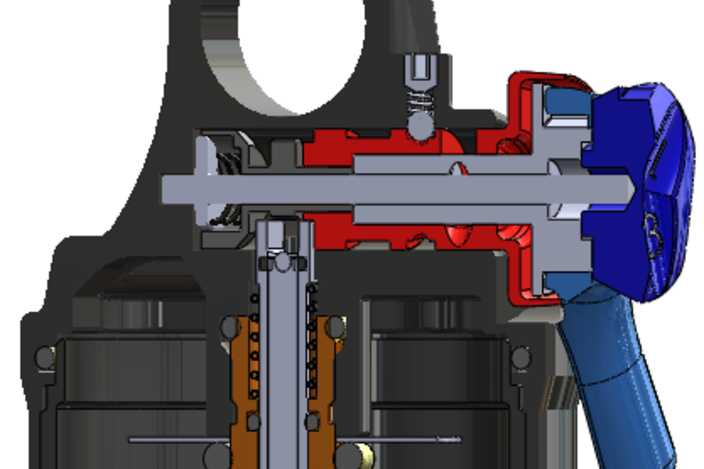

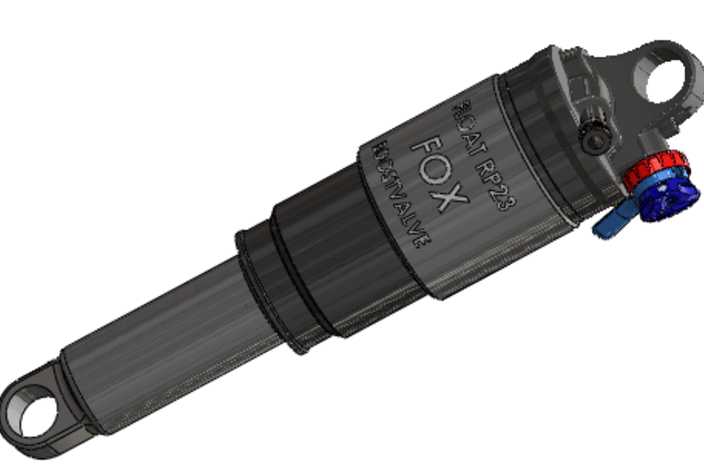

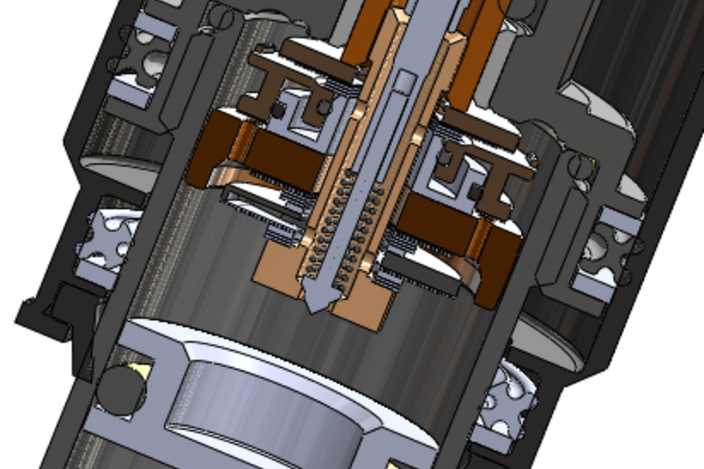

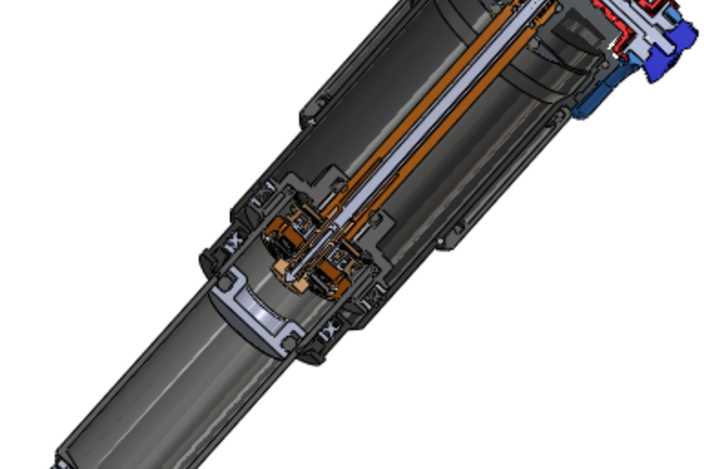

本作品为自行车后避震器的三维建模成果，建模过程以还原实物结构精度为核心目标，首先通过参考实物的外观尺寸与结构比例，在三维建模环境中完成整体轮廓的草绘搭建，先确定避震器上下安装吊耳的中心距基准，再依次划分外缸筒、内活塞杆、调节旋钮、气阀组件的各部分结构分区。建模阶段采用参数化建模逻辑，对缸筒的阶梯轴结构、吊耳的环形安装孔、调节旋钮的防滑齿结构分别进行特征创建，针对缸体外壁的品牌标识与型号刻字，采用包覆特征实现曲面文字的贴合效果，还原实物的外观细节。材质渲染环节，针对不同部件匹配对应材质属性：缸筒主体采用哑光黑色硬质阳极氧化金属材质，调整金属粗糙度与反射参数模拟铝合金氧化后的细腻磨砂质感；端部的红蓝调节旋钮采用半光泽工程塑料材质，区分阻尼调节与回弹调节部件的视觉差异；吊耳内壁的金属衬套添加轻微的磨损质感，模拟实际使用的装配痕迹；密封胶圈部位采用哑光黑色橡胶材质，调整漫反射参数还原橡胶的柔和吸光特性。结构设计上完整还原了该款避震器的Boost Valve提升阀结构，清晰呈现内部分隔的气室腔、阻尼油腔的布局逻辑，对活塞杆的密封结构、缸筒的导向套结构都做了精细化的特征还原，确保各部件的装配关系符合实际产品的机械逻辑，可用于后续的结构拆解演示、装配干涉检查以及产品改装参考。建模过程中对活动部件的行程范围做了参数化约束，能够直观展示避震器的压缩与回弹行程状态，调节旋钮的齿状结构做了阵列特征处理，保证齿形均匀规整，同时对缸筒外壁的防滑纹理做了细节刻画，还原实物的握持操作触感。整体模型在保证结构完整性的前提下，对非关键的微小倒角、内部微观油路做了合理简化，兼顾模型的展示效果与运行流畅度，能够适配产品展示、结构教学、配件改装设计等多场景的使用需求。
