倒置式山地自行车前叉三维结构设计

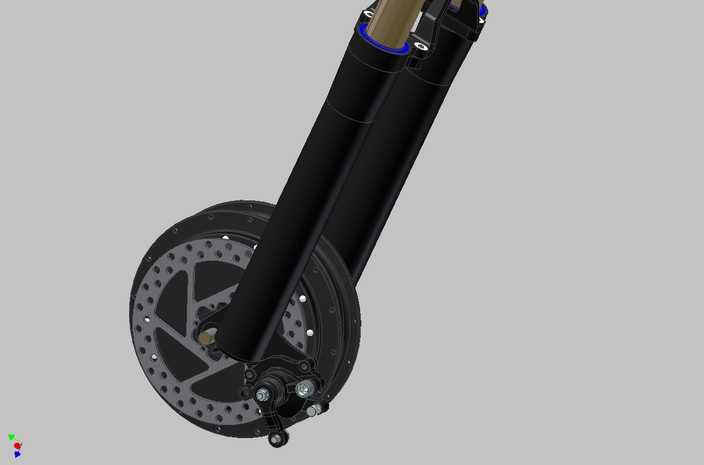

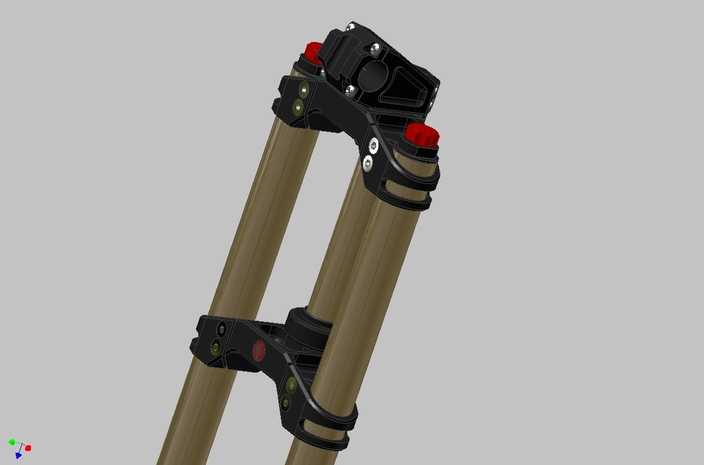

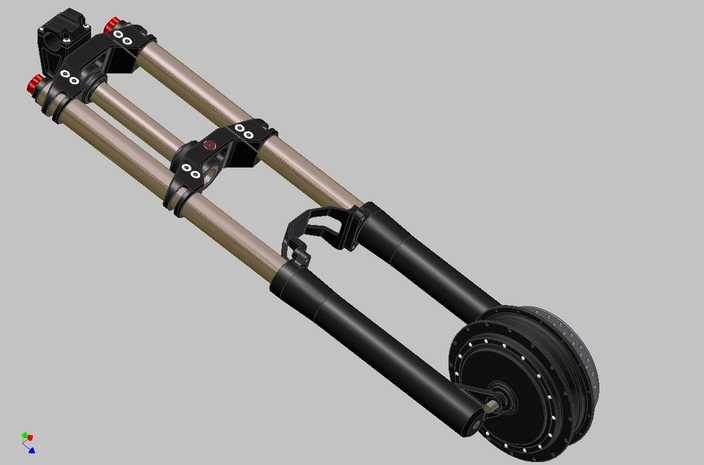

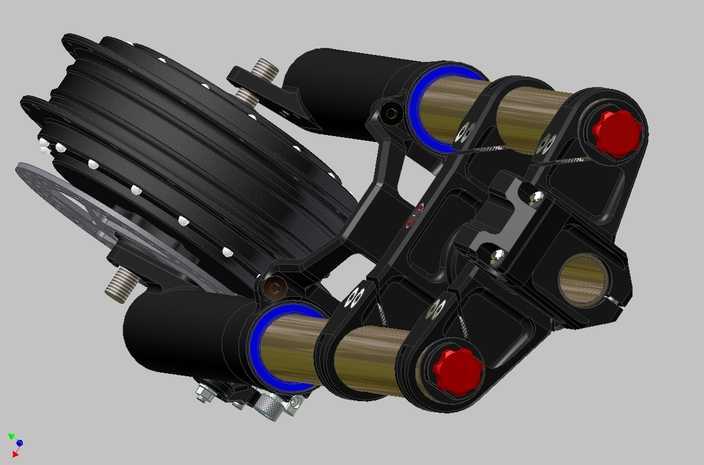

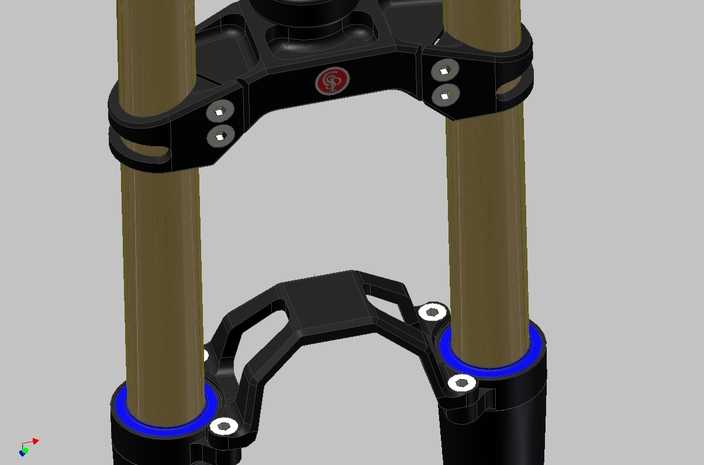

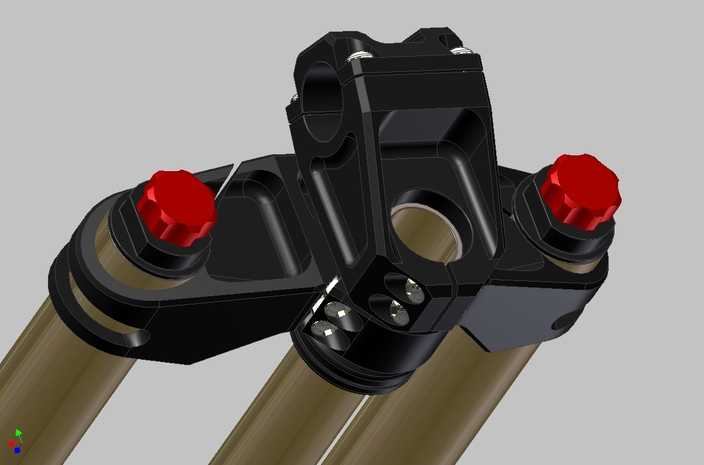

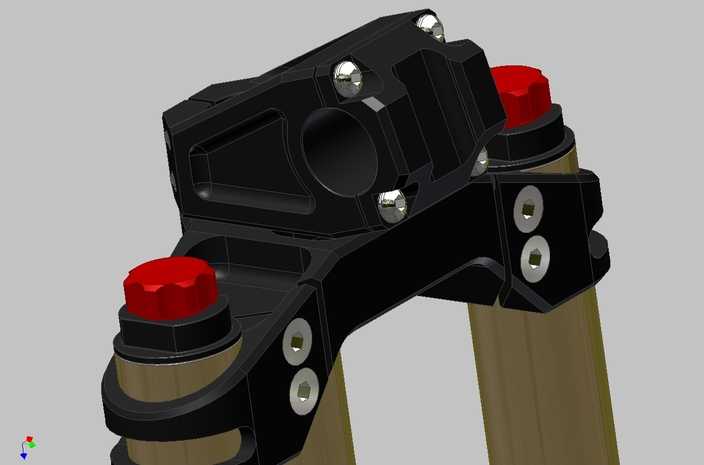

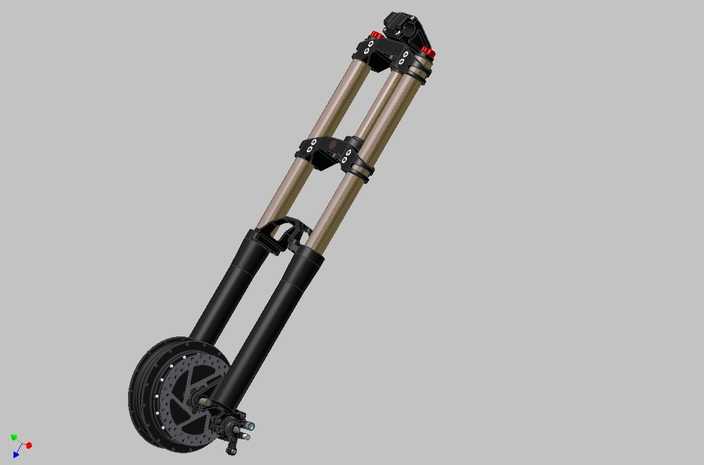

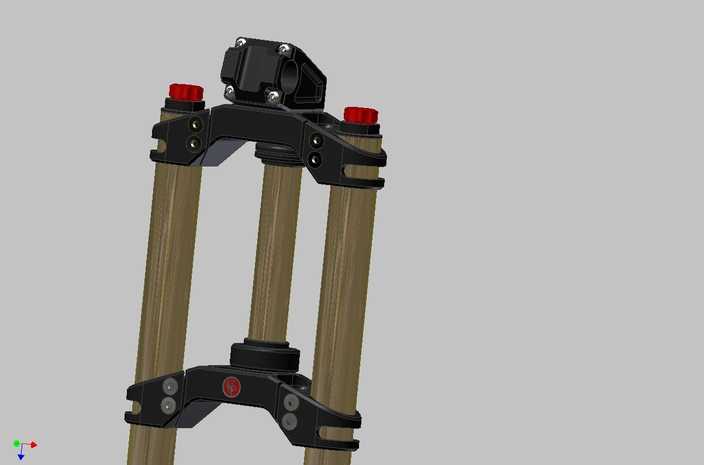

本作品为倒置式山地自行车前叉的三维参数化建模成果，建模阶段严格遵循山地车前叉的工程设计规范，先完成整体装配基准的搭建，以叉肩中心为装配原点，依次完成内管、外管、阻尼结构、刹车安装座、碟刹安装位、叉脚轮轴固定结构的独立零件建模，再通过同轴配合、端面贴合、限位约束完成整体装配，确保各部件的运动行程符合长行程越野前叉的设计标准。材质渲染阶段针对不同部件做了区分处理：内管部分采用抛光金属材质，模拟铝合金阳极氧化后的细腻金属质感，还原金属表面的高光反射特性；外管叉腿部分采用哑光磨砂工程塑料加黑色硬质氧化金属的复合材质，还原量产前叉的耐磨外层质感；顶部锁死结构、调节旋钮、管箍固定件采用亮面金属加红色标识点缀的材质搭配，还原调节部件的操作辨识度；底部碟刹安装座、轮轴固定座采用高强度锻造金属材质，突出承重部件的厚重质感；附带的碟刹盘片做了镂空通风结构的细节建模，还原散热碟片的真实结构。结构设计上还原了倒置前叉的核心特性：将阻尼活塞杆结构设置于叉腿下部，降低非簧载质量，提升越野路面的滤震响应速度；双管之间设置多道固定管箍，强化长行程前叉的侧向刚性，避免大力刹车或侧向受力时的叉管形变；顶部预留线控锁死结构的安装位，兼容不同规格的锁死操控组件；叉脚位置设计了标准的快拆轮轴安装槽与国际通用的六钉碟刹安装孔位，可适配主流规格的山地车轮组与碟刹制动系统。建模过程中对所有活动部件做了运动干涉检查，确保前叉在全压缩行程内，内管与外管、阻尼结构与叉腿、刹车结构与轮胎之间均无干涉问题，各密封槽位、固定孔位的尺寸均符合行业通用标准，可用于结构展示、装配教学、改装设计参考等场景，完整还原了高性能越野自行车前叉的结构特点与设计细节。
