参数化可调式拉伸弹簧钩结构设计

拉伸弹簧钩作为机械传动与紧固系统中应用极广的弹性连接元件，广泛适配各类需要张紧、复位、载荷缓冲、弹性牵拉的工业场景，小到日用五金的柜门回弹结构、健身器材的阻力牵拉组件，大到工业自动化生产线的张紧轮复位机构、农业机械的悬挂牵拉部件、物流设备的缓冲限位结构、工程机械的操作杆回位组件，都能见到这类零件的身影。它的核心作用是在承受轴向拉伸载荷时，通过自身螺旋簧体的弹性形变储存与释放能量，配合两端一体成型的弯钩结构，实现两个独立部件之间的弹性连接，既可以在设备运行过程中抵消瞬时冲击载荷，避免刚性连接带来的部件磕碰损坏，也能为往复运动的机构提供稳定的复位拉力，保证机构动作的连贯性与位置准确性。

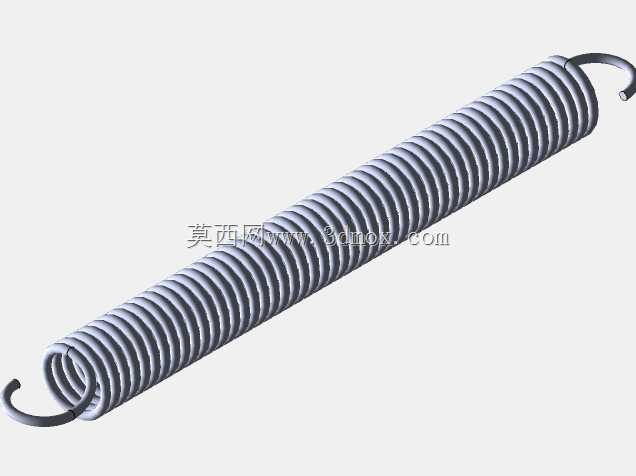

这款参数化设计的拉伸弹簧钩，在设计阶段充分考虑了不同场景下的适配需求，将簧体螺旋旋距、簧身直径作为可快速调整的核心参数，两端弯钩的成型尺寸、弯折角度、开口间隙会随簧体参数的变更自动匹配调整，无需重新绘制弯钩的扫描路径与成型轮廓，大幅提升了不同规格产品的设计迭代效率。从结构特性来看，簧体部分采用等节距圆柱螺旋结构设计，簧丝截面为标准圆形，在承受轴向拉力时各圈簧丝受力均匀，不会出现局部应力集中导致的过早疲劳失效；两端弯钩采用与簧体同材质簧丝一体弯折成型，弯折处做了平滑圆弧过渡处理，避免直角弯折带来的应力断裂风险，弯钩的开口尺寸适配市面上常见的销轴、挂孔、连接耳板的安装尺寸，无需额外加工转接件即可完成装配。

在安装边界层面，设计时预留了足够的形变余量，自由状态下的簧体长度适配常规安装间距，当拉伸至最大工作行程时，各圈簧丝之间仍保留微小间隙，不会出现并圈摩擦导致的簧丝磨损、弹力衰减问题；弯钩的朝向可根据实际安装空间调整，既可以做成两端同向弯钩适配平行安装面的牵拉需求，也可以做成垂直朝向弯钩适配垂直安装面的连接场景，整体结构紧凑，安装时仅需将两端弯钩挂接在对应部件的连接位即可，无需复杂的紧固工序，后期维护更换也十分便捷。针对不同载荷需求的场景，仅需调整簧丝直径、簧体外径、有效圈数三个核心参数，即可快速匹配出对应拉力等级的产品，无需从零开始建模，能够有效缩短非标设备的零件设计周期，也能为通用五金件的系列化开发提供可复用的设计基础。
