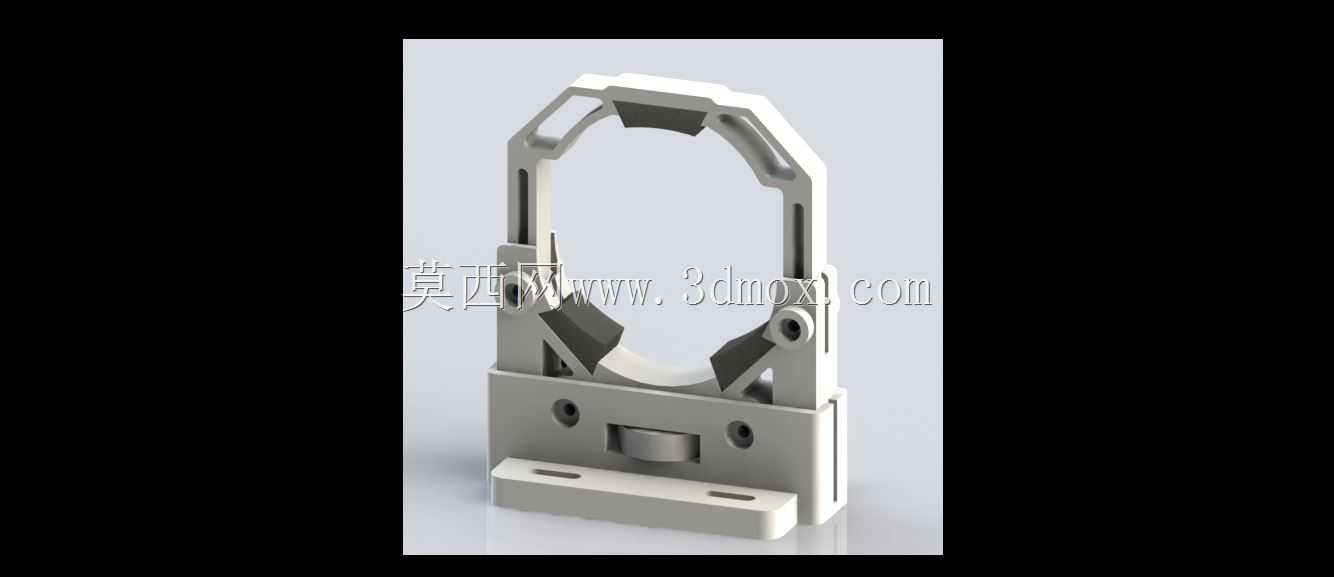

适配50-80mm管径的二氧化碳激光管支撑固定座

这款支撑固定座主要应用于二氧化碳激光加工设备的光路装配环节，是CO2激光切割机、激光雕刻机、激光打标机等设备中承载玻璃激光管的核心配套部件，在中小功率激光加工设备的生产组装、售后维保场景中广泛使用，能够为脆性的玻璃激光管提供稳定的夹持与定位支撑，避免激光管受设备运行振动、外力磕碰出现破损或光路偏移问题。

在实际设备运行过程中，二氧化碳激光管作为产生激光束的核心发生部件，多为硬质玻璃材质，自身脆性高、长度较长，无法直接固定在设备机架上，这款固定座通过环抱式的夹持结构承托管身，可适配直径50mm到80mm区间的常规规格CO2激光管，覆盖市面上绝大多数中小功率激光加工设备的激光管尺寸需求。夹持位置配套有柔性缓冲垫，能够避免硬质金属结构直接接触玻璃管身，既可以缓冲设备运行时产生的持续振动，减少管身应力集中导致的裂管风险，也能增大接触摩擦力，防止激光管在长期使用中出现轴向窜动、周向转动，保证激光输出的同轴度稳定。

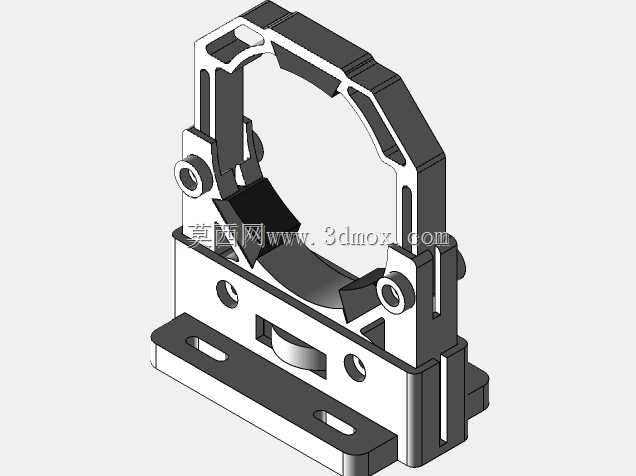

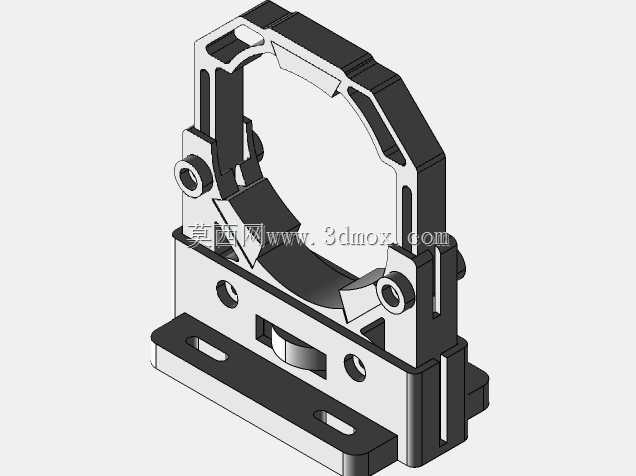

设计层面采用了分体快装的结构思路，上部环抱夹持区域做了对称的镂空减重设计，在保证整体结构刚性的前提下降低了支架自身重量，同时预留了调节间隙，可通过侧边的锁紧结构调整夹持开合度，适配不同管径的安装需求；下部安装底座设置了长条形调节安装孔，允许安装时在水平方向调整固定位置，方便现场装配时校准激光管与后续反射镜、聚焦镜的光路同轴度，降低光路调试的操作难度。整体结构采用对称式设计，受力分布均匀，不会出现单侧应力过大导致的支架变形问题。

安装边界方面，底座的安装孔位间距适配常规激光设备的型材机架安装尺寸，不需要额外加工转接件即可直接固定在标准铝型材机架上，支架整体高度经过优化，能够匹配常规激光设备的光路中心高度要求，安装后不需要额外垫高或裁切即可满足光路装配的高度基准，上部夹持环的开合行程覆盖50-80mm的管径范围，锁紧后可提供足够的夹持力，保证设备在高速移动加工、风机持续运行产生振动的工况下，激光管的位置偏移量控制在光路允许的误差范围内，有效减少因管体移位导致的激光功率衰减、切割精度下降问题。
