直列双缸内燃动力总成结构展示

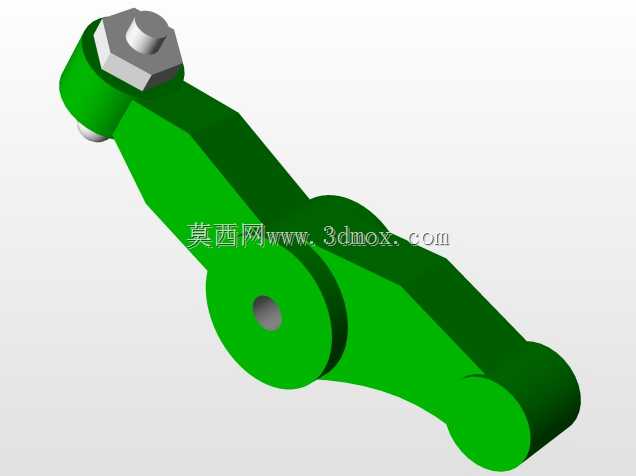

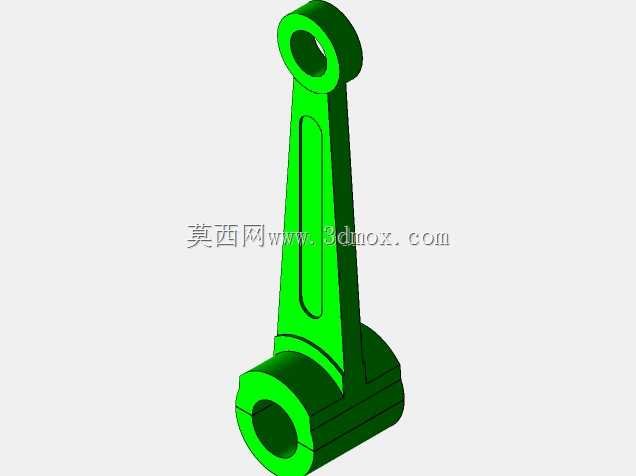

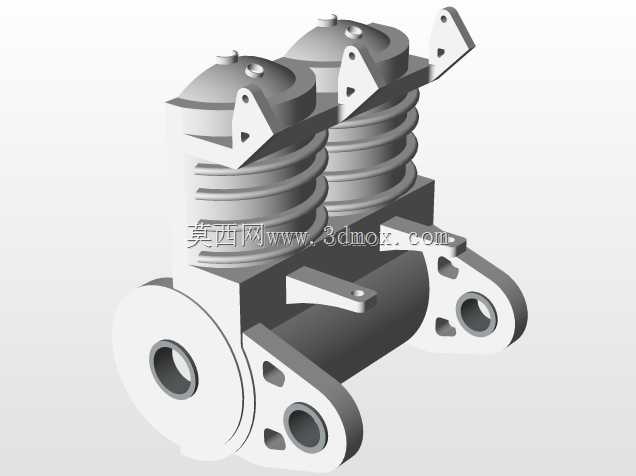

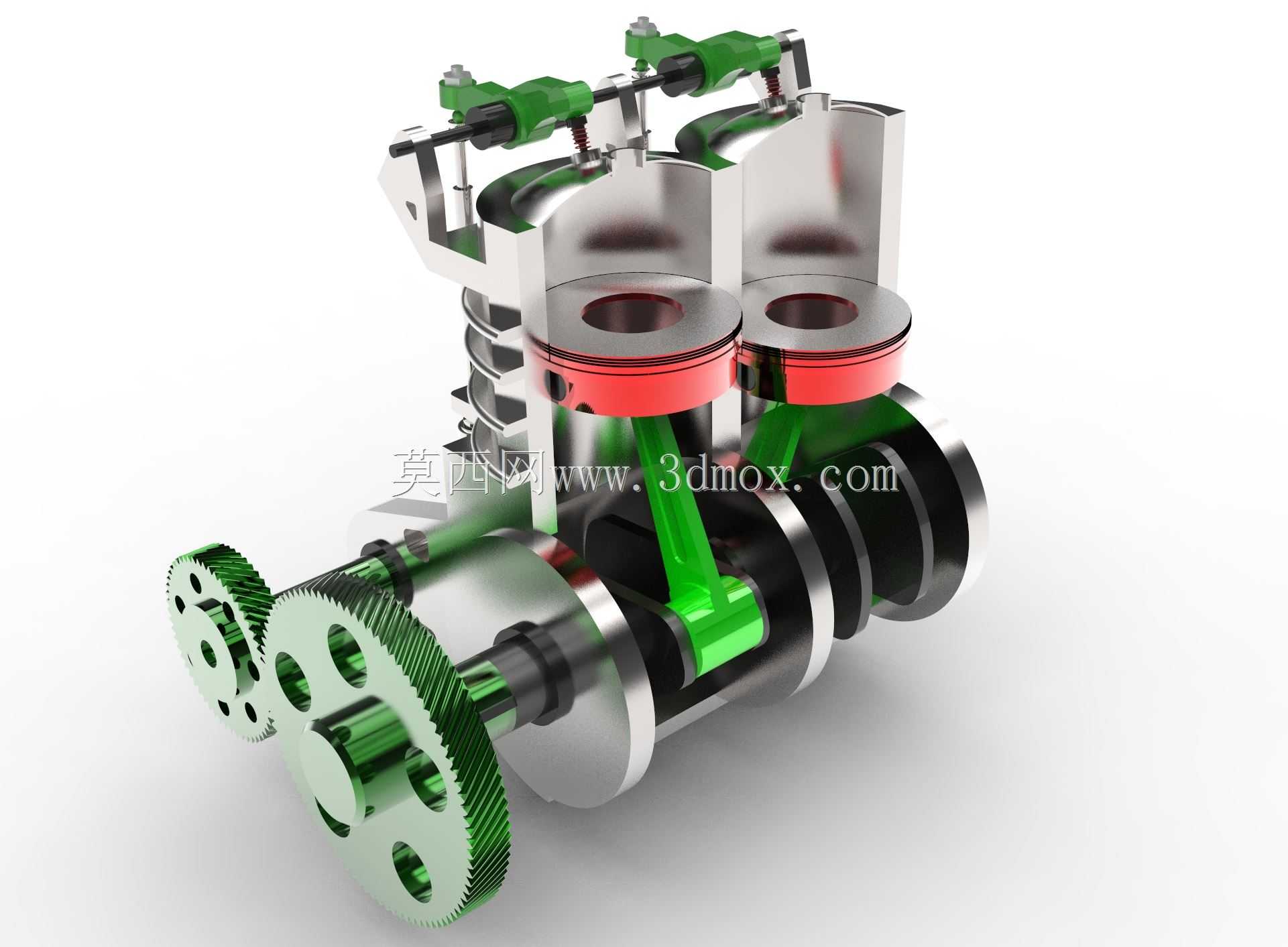

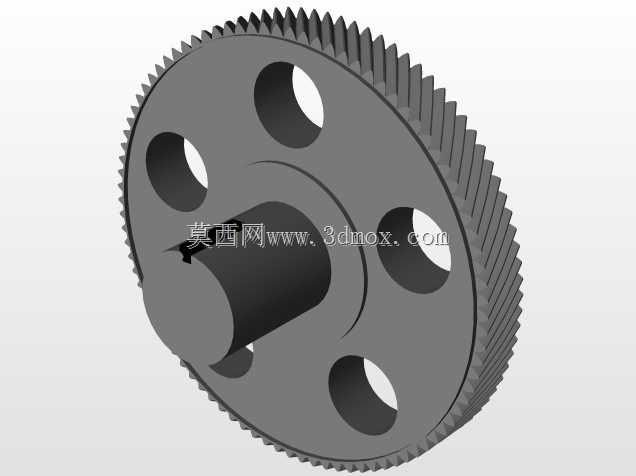

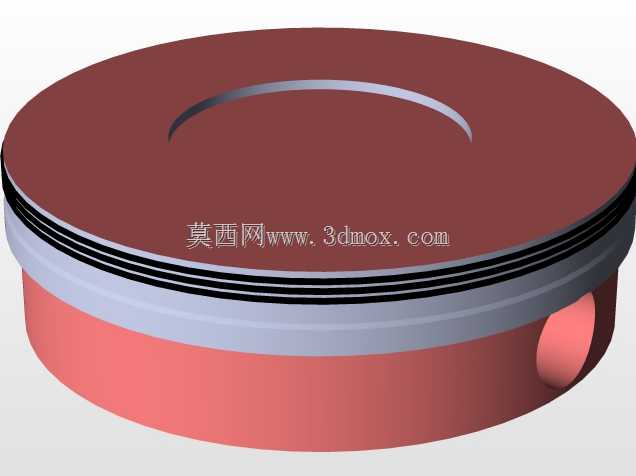

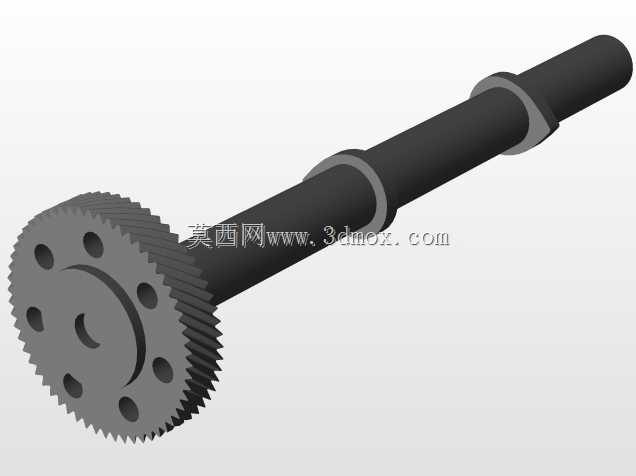

这款直列双缸动力结构，广泛适配小型通用动力场景，覆盖便携发电机组、小型农用作业机具、轻型摩托机车、微型代步车辆以及小型工程辅助设备的动力输出需求，能够为负载端提供持续稳定的旋转动力输出，在中小功率动力需求场景中，凭借紧凑的结构布局与均衡的动力输出特性，兼顾运行平顺性与空间占用优势，相比单缸动力大幅降低往复运动带来的振动，相比多缸大排量动力又能有效控制整体体积与自重，适配对安装空间、整机重量有严格限制的应用场景。从功能特性来看，整套结构完整复现了内燃动力的核心工作链路，两个气缸采用直列并排布局，活塞组件通过活塞销与连杆构件铰接，将燃烧做功产生的直线往复运动，传递至下方的曲轴结构转化为旋转扭矩输出；曲轴端部集成的传动齿轮组，既负责完成曲轴与配气机构的动力传递，精准控制进排气门的开闭时序匹配活塞运行行程，也可作为动力输出端连接外部负载，整套配气机构采用顶置布局，进排气构件通过摇臂、推杆与曲轴端的正时结构联动，保证每个气缸的进排气、压缩、做功行程精准匹配，避免出现正时偏差导致的动力损失或构件碰撞。设计过程中重点考量了结构的合理性与装配可行性，首先对曲柄连杆机构的运动行程做了完整的干涉校验，确保活塞在气缸内做往复运动时，连杆摆动角度处于合理区间，既避免连杆摆角过大造成的侧向力额外磨损，也保证曲轴转动过程中所有运动构件无硬摩擦、无行程干涉；气缸体采用上下分体式的结构设计，上部为气缸套安装位预留了足够的壁厚支撑，下部曲轴箱做了加强筋布局，平衡曲轴高速转动带来的箱体振动；传动齿轮组采用斜齿啮合设计，相比直齿结构能够降低传动过程中的啮合冲击与运行噪音，提升动力传递的平顺性，齿轮的安装轴位都预留了标准轴承的装配位，保证转动构件的支撑稳定性。从安装边界来看，整套动力结构采用直列布局，横向宽度仅覆盖两个气缸的并排尺寸，纵向长度预留了齿轮组与曲轴输出端的装配空间，整体高度从曲轴箱底部到顶置配气机构顶端的尺寸控制紧凑，安装固定位可设置在曲轴箱的两侧加强筋位置，能够适配多数小型设备的动力舱安装尺寸，不需要对配套设备的机架做大幅改造即可完成装配；同时所有运动构件的外轮廓都在设计时做了安全边界预留，外部加装防护壳体后不会出现构件外露的安全隐患，进排气接口、燃油供给接口、输出轴的位置都做了通用化布局，能够匹配常规配套部件的安装尺寸，降低后续配套适配的设计成本。
