内燃机用铝合金活塞结构设计方案

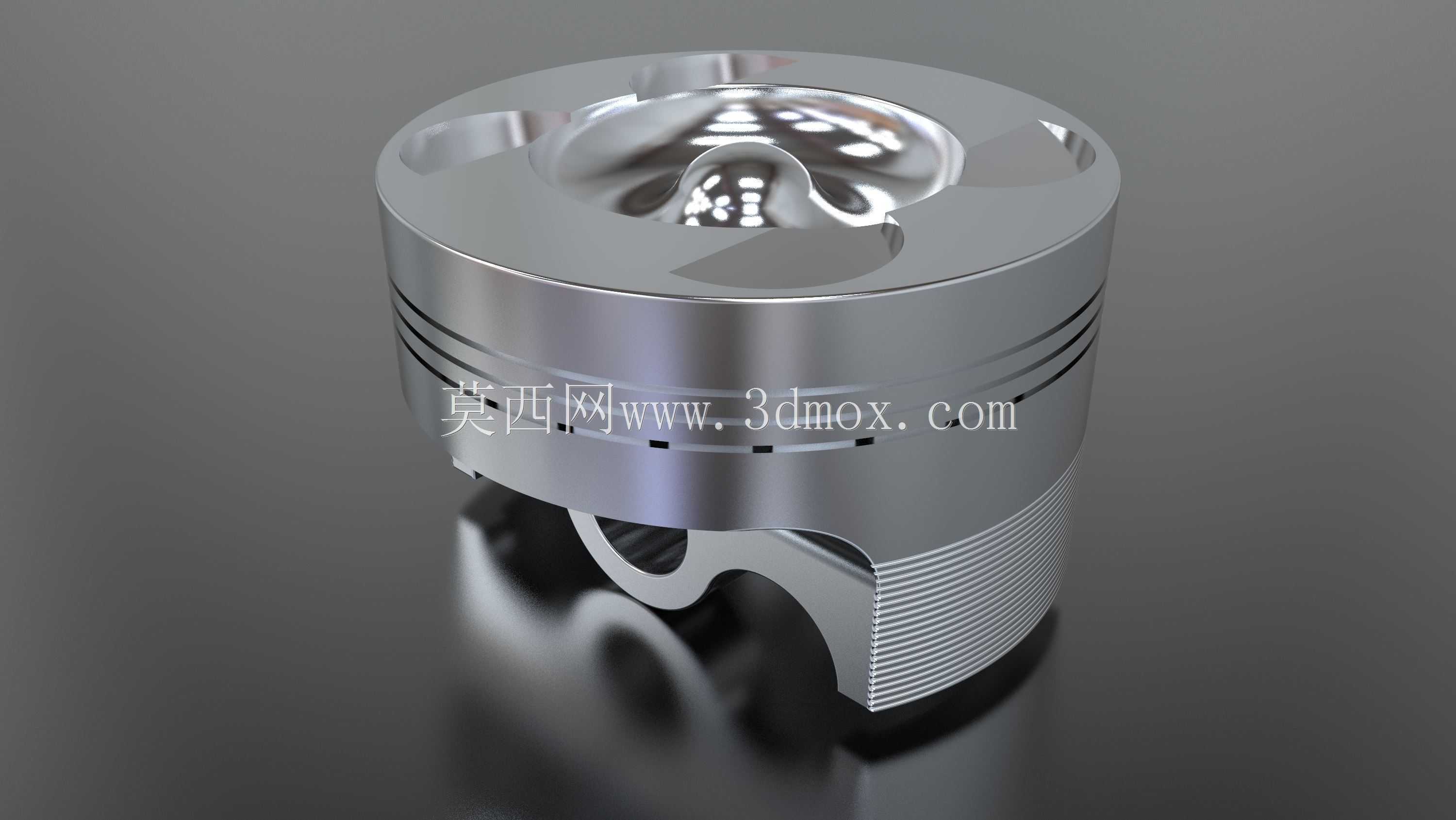

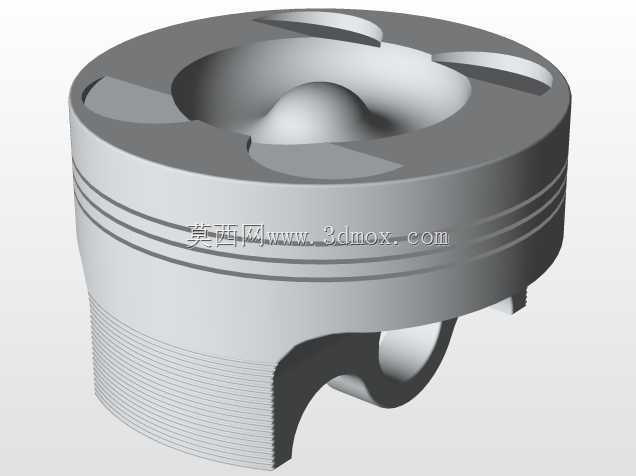

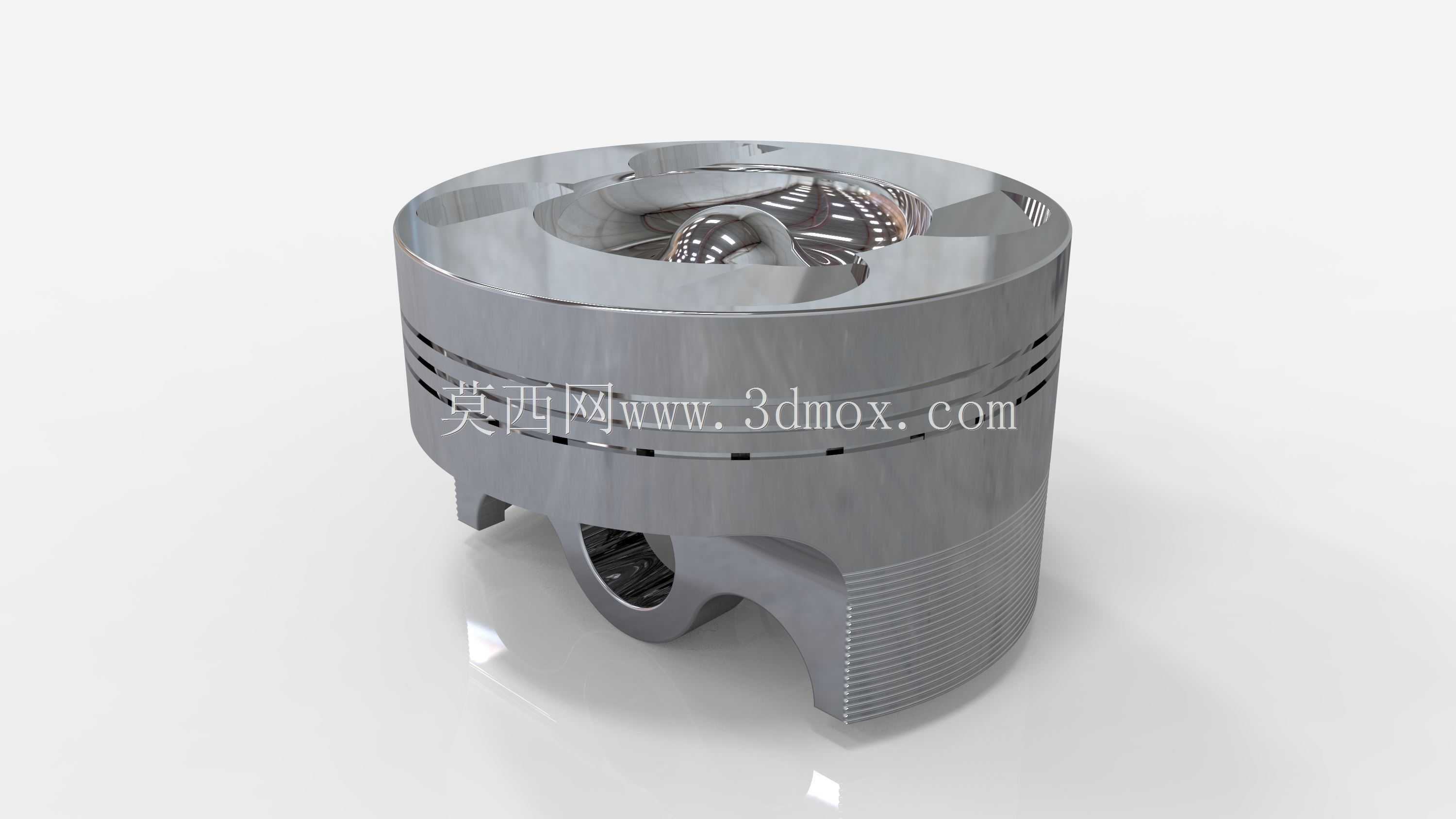

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需要同时匹配燃烧做功、热量传导、运动导向、密封支撑多重工况需求。这款活塞采用ω型凹顶燃烧室结构，顶部凹腔的曲面弧度经过反复匹配喷油嘴喷射角度与涡流比设计，能够让燃油喷入后在压缩行程终点形成均匀的油气混合层，避免局部过浓或过稀导致的燃烧不充分问题，凹腔边缘的过渡圆角做了平滑处理，可减少应力集中，同时降低高温燃气冲刷带来的热疲劳损耗。活塞头部设置了多道环槽，最靠近顶部的两道环槽用于安装气环，负责密封燃烧室与曲轴箱之间的通路，阻止高温高压燃气下窜，最下方的环槽用于安装油环，配合缸壁的润滑油膜完成布油与刮油动作，避免多余机油进入燃烧室参与燃烧，

　　环槽的轴向尺寸与径向深度严格匹配对应活塞环的安装公差，槽侧的平面度控制在微米级，保证活塞环工作时不会出现卡滞、偏磨问题。活塞裙部采用了变椭圆中凸型线设计，并非规则圆柱结构，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后裙部会趋近正圆，保证与气缸壁之间保持均匀的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致热态拉缸。裙部表面加工有细密的储油纹路，能够在往复运动过程中留存少量润滑油，降低裙部与缸壁之间的摩擦阻力，减少磨损量。活塞销座部位采用了加强筋过渡结构，连接销座与活塞头部、裙部的过渡位置做了大圆角处理，能够将燃烧做功时的冲击力均匀分散到整个活塞本体，避免销座位置出现应力集中导致的开裂问题，

　　销孔内部加工有高精度的配合面，与活塞销采用微间隙配合，保证工作时活塞销能够灵活转动，同时不会出现过大的冲击异响。从安装边界来看，活塞的外径尺寸匹配对应缸径的气缸套，总长度需要满足曲轴运动到上止点与下止点时，活塞不会与气缸盖、曲轴平衡块发生运动干涉，活塞销孔的中心距直接决定发动机的压缩比参数，设计时需要严格控制销孔到活塞顶部的尺寸公差，保证压缩比处于设计区间内。在实际应用场景中，这类活塞广泛适配小排量高速汽油机，可用于乘用车动力单元、小型通用发电机组、园林机械动力等场景，工作时需要承受最高上千摄氏度的瞬时燃气温度，以及数兆帕的爆发压力，每分钟数千次的往复运动要求活塞具备足够的结构强度与轻量化特性，因此整体采用铝合金材质，

　　在保证强度的前提下降低往复运动质量，减少曲轴连杆机构的惯性负荷。设计过程中需要反复校核热变形量，因为活塞不同部位的工作温度差异极大，顶部直接接触高温燃气温度最高，裙部接触缸壁有冷却水冷却温度相对较低，不同位置的膨胀量存在差异，所以冷态下的型线设计需要提前预留热变形补偿量，保证热态工作时各部位的配合间隙处于合理范围。同时还要考虑活塞环的侧隙、背隙参数，保证活塞环在环槽内能够正常浮动，实现密封与导热的作用，将活塞顶部吸收的热量通过活塞环传递到气缸壁，再由冷却系统带走，避免活塞顶部温度过高导致材料强度下降、积碳加重等问题。裙部的型线设计还要考虑侧推力的影响，活塞在做功行程中会受到侧向力作用，将力传递到气缸壁，中凸型线的接触点设计在裙部中下部，能够让侧推力均匀分布，避免局部接触应力过大导致的拉伤。
