特马埃斯标准六道管壳式换热设备结构

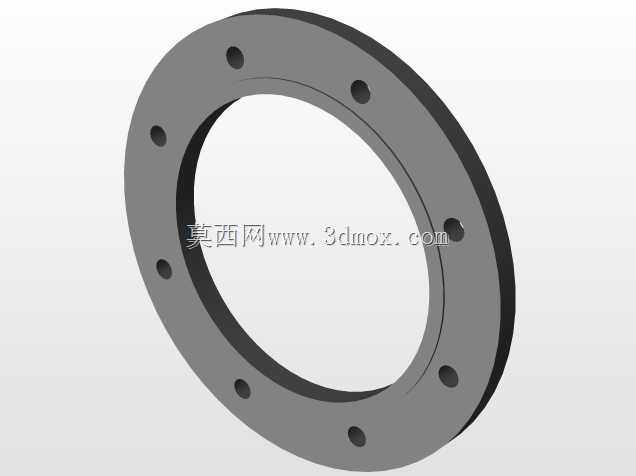

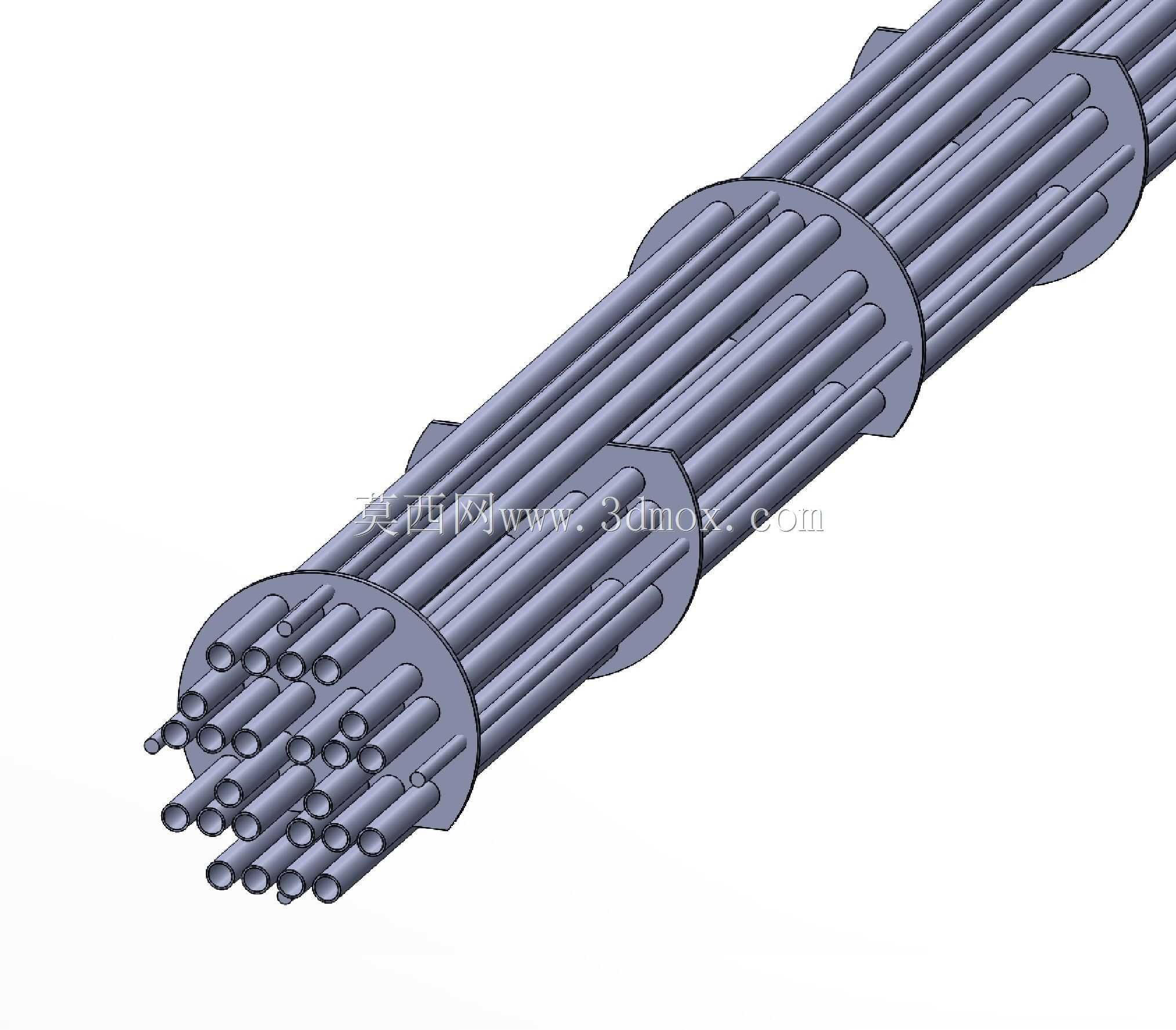

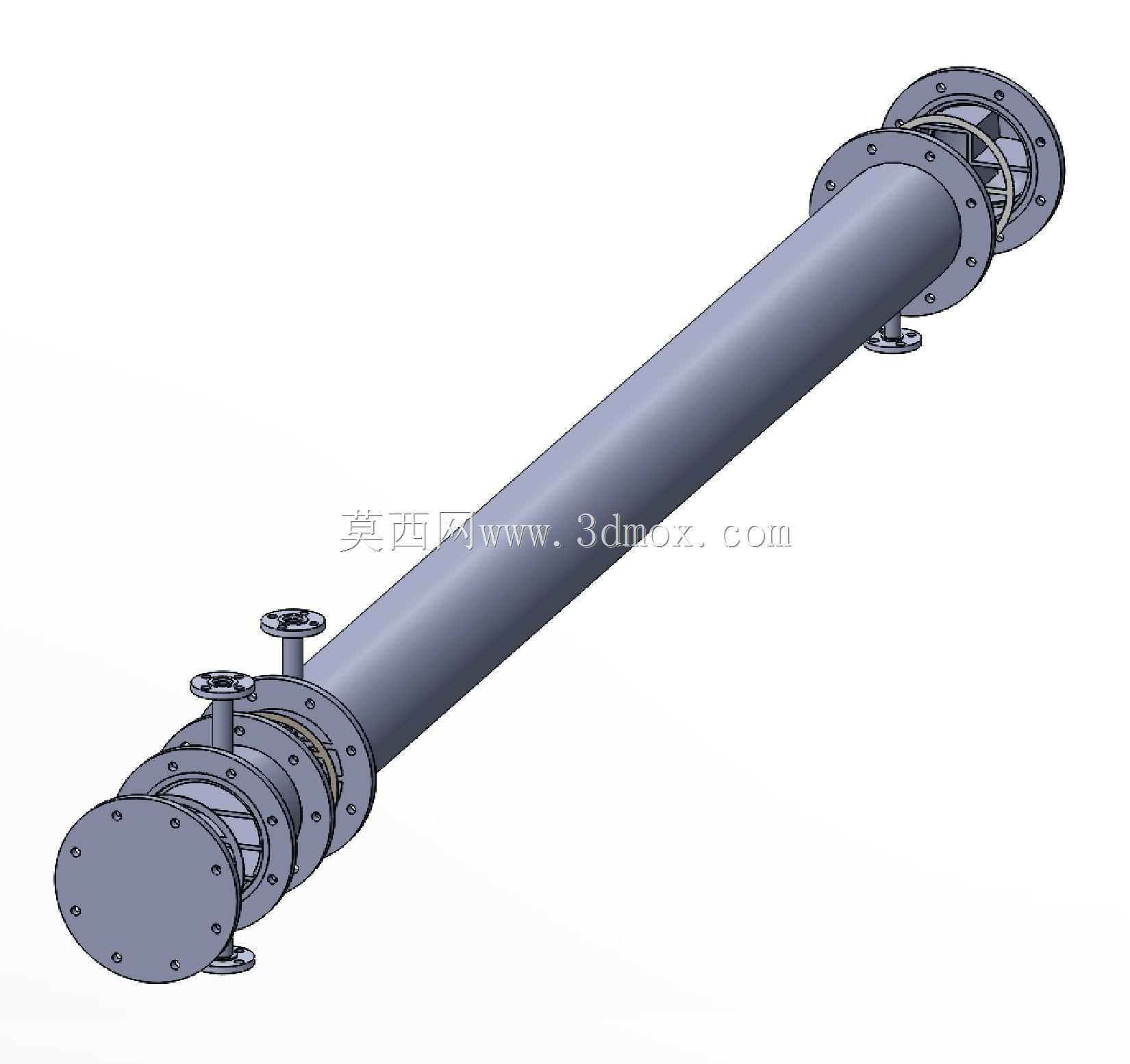

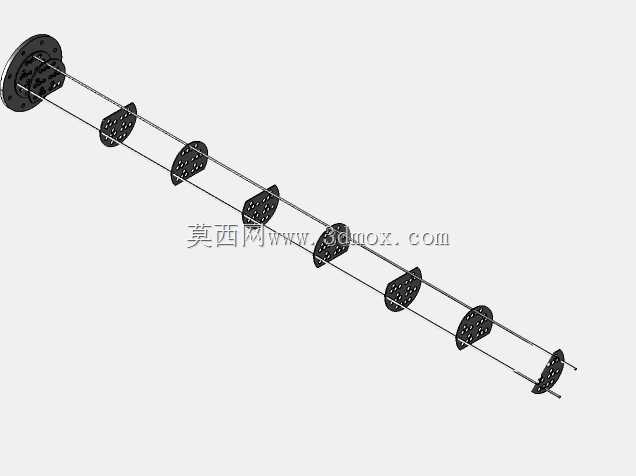

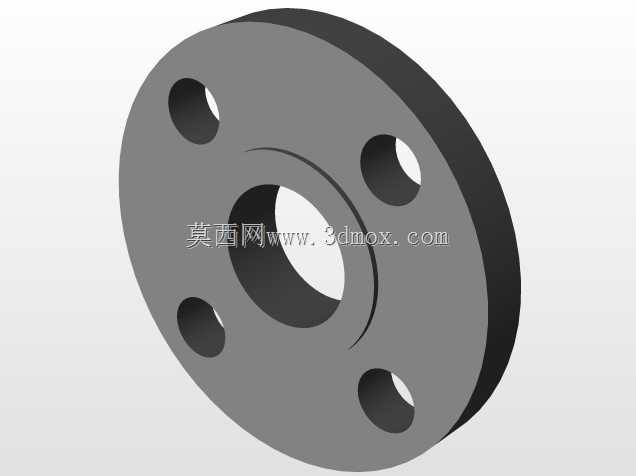

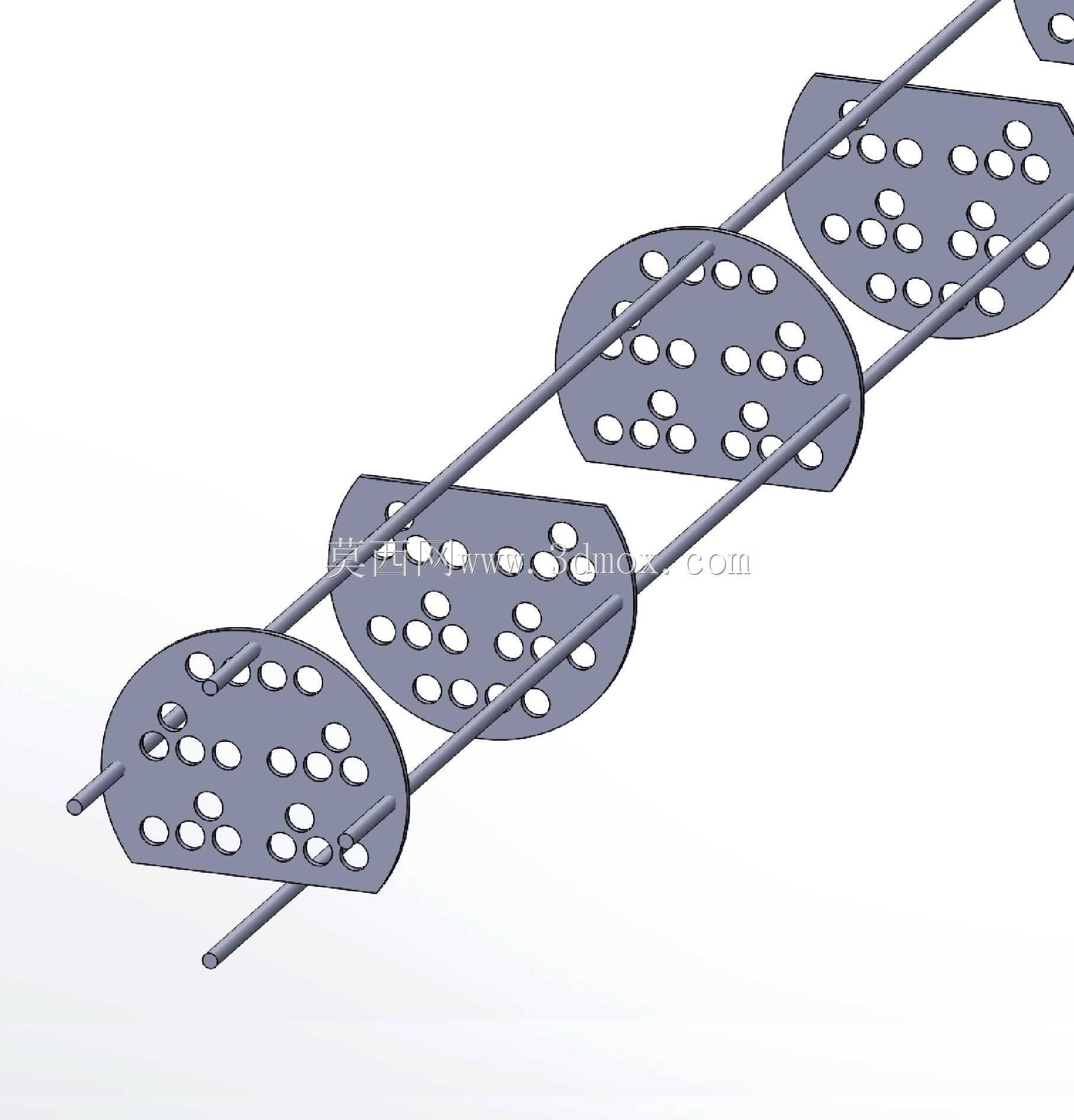

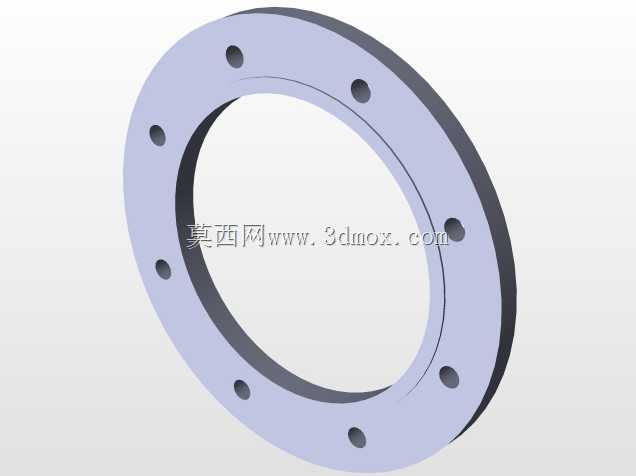

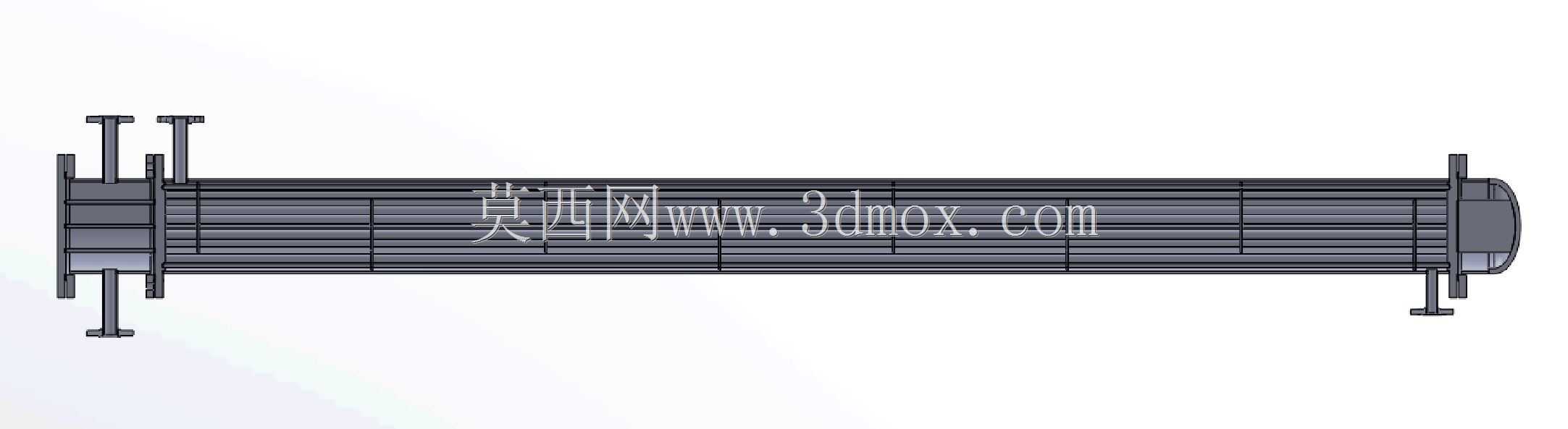

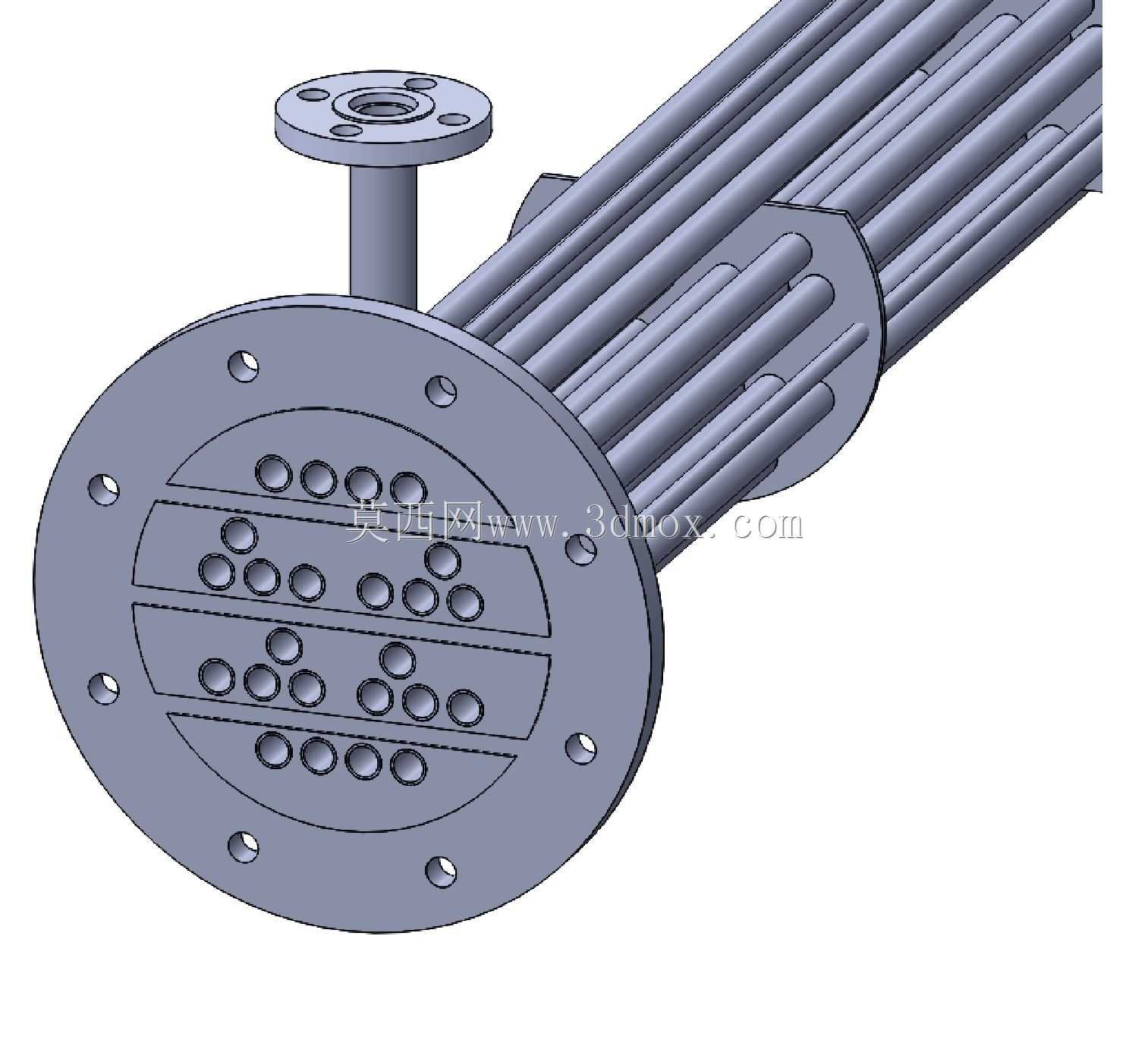

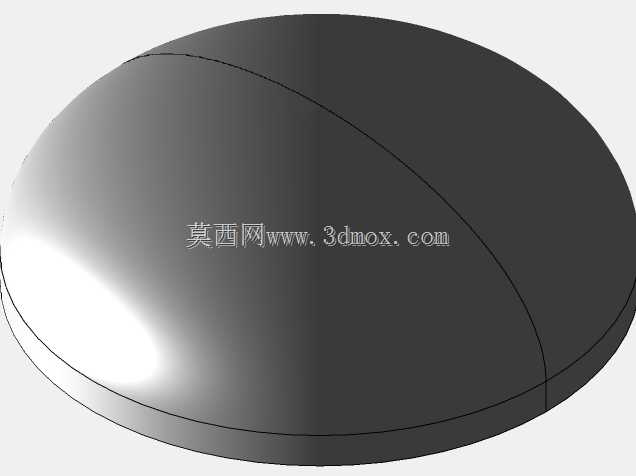

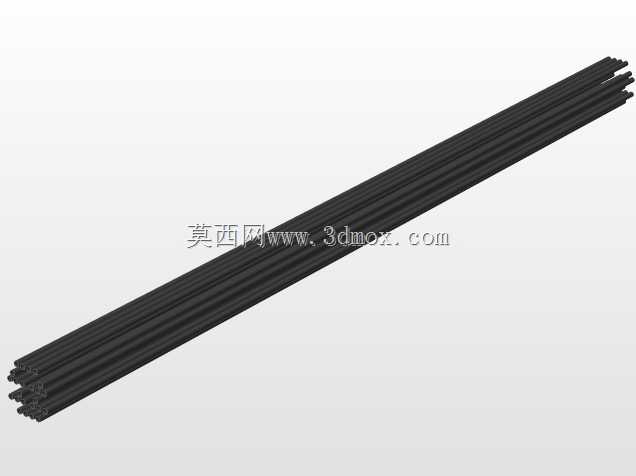

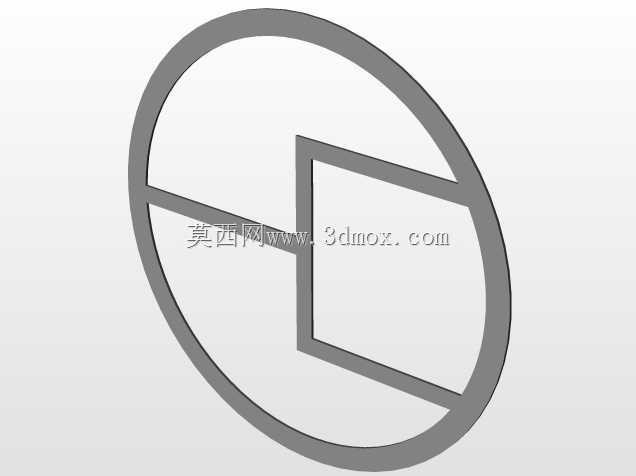

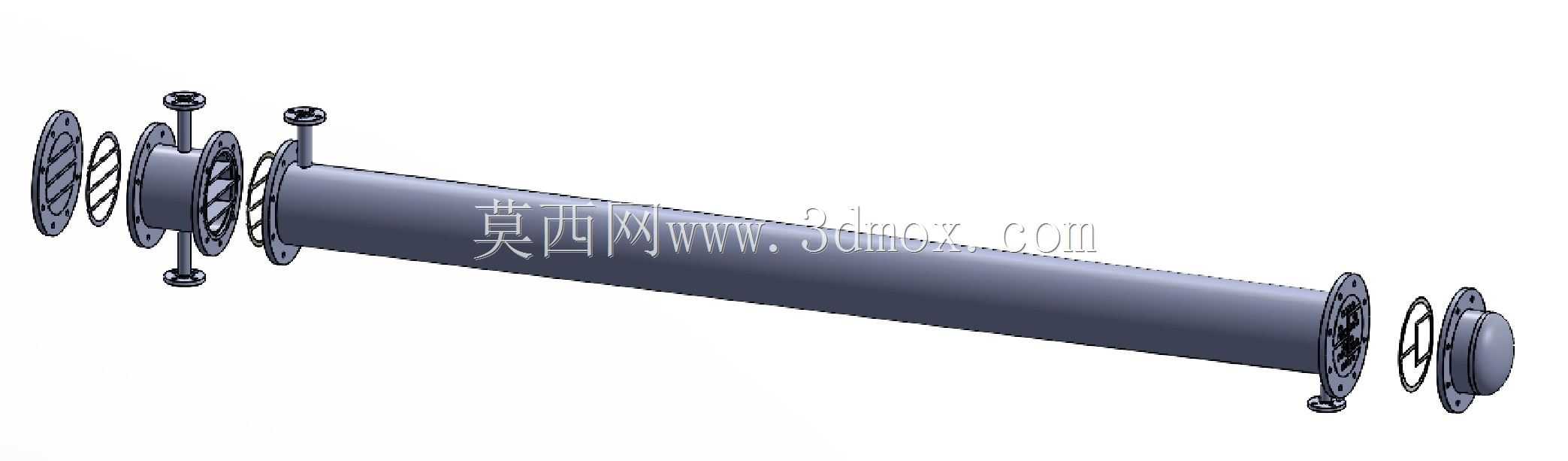

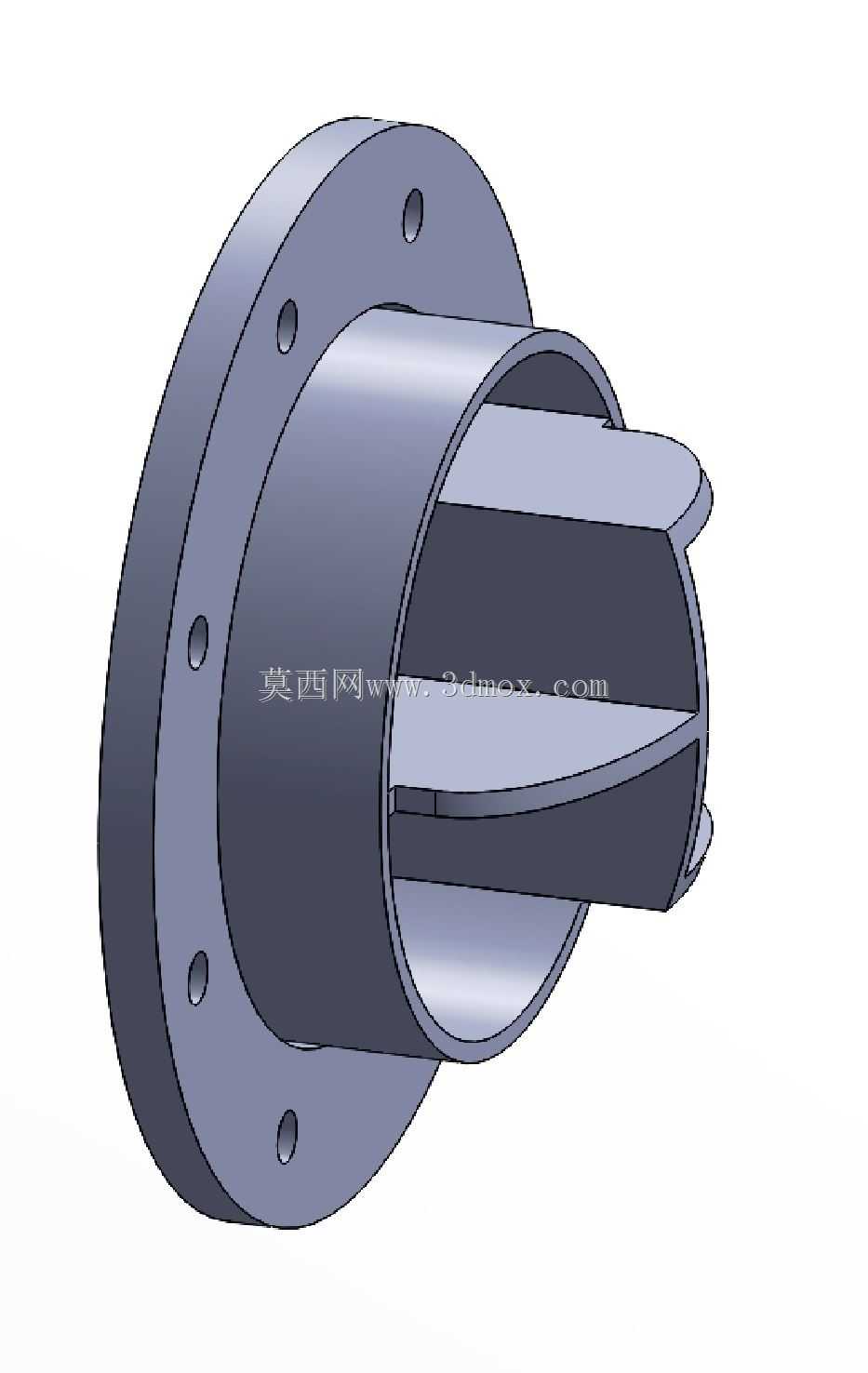

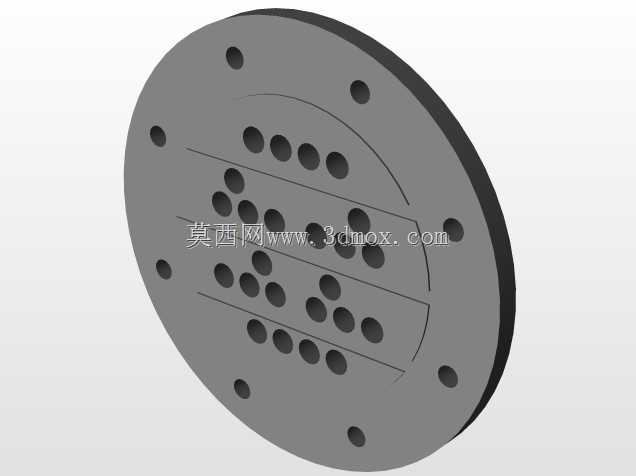

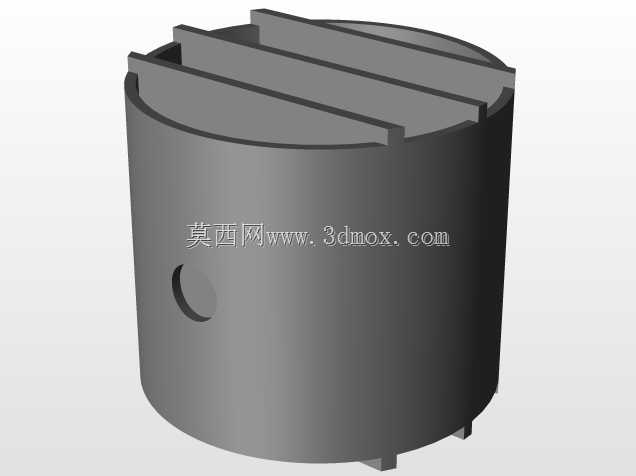

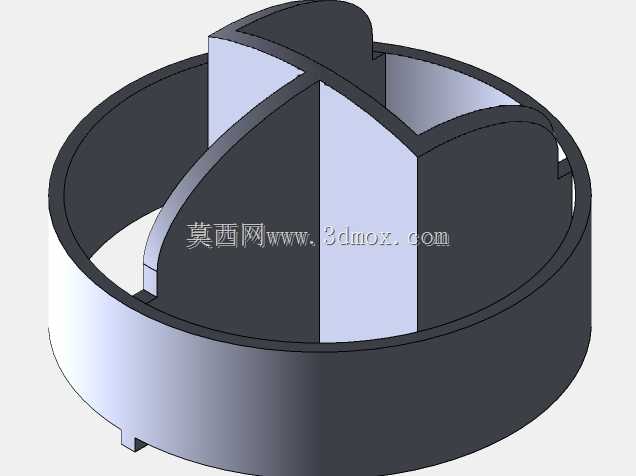

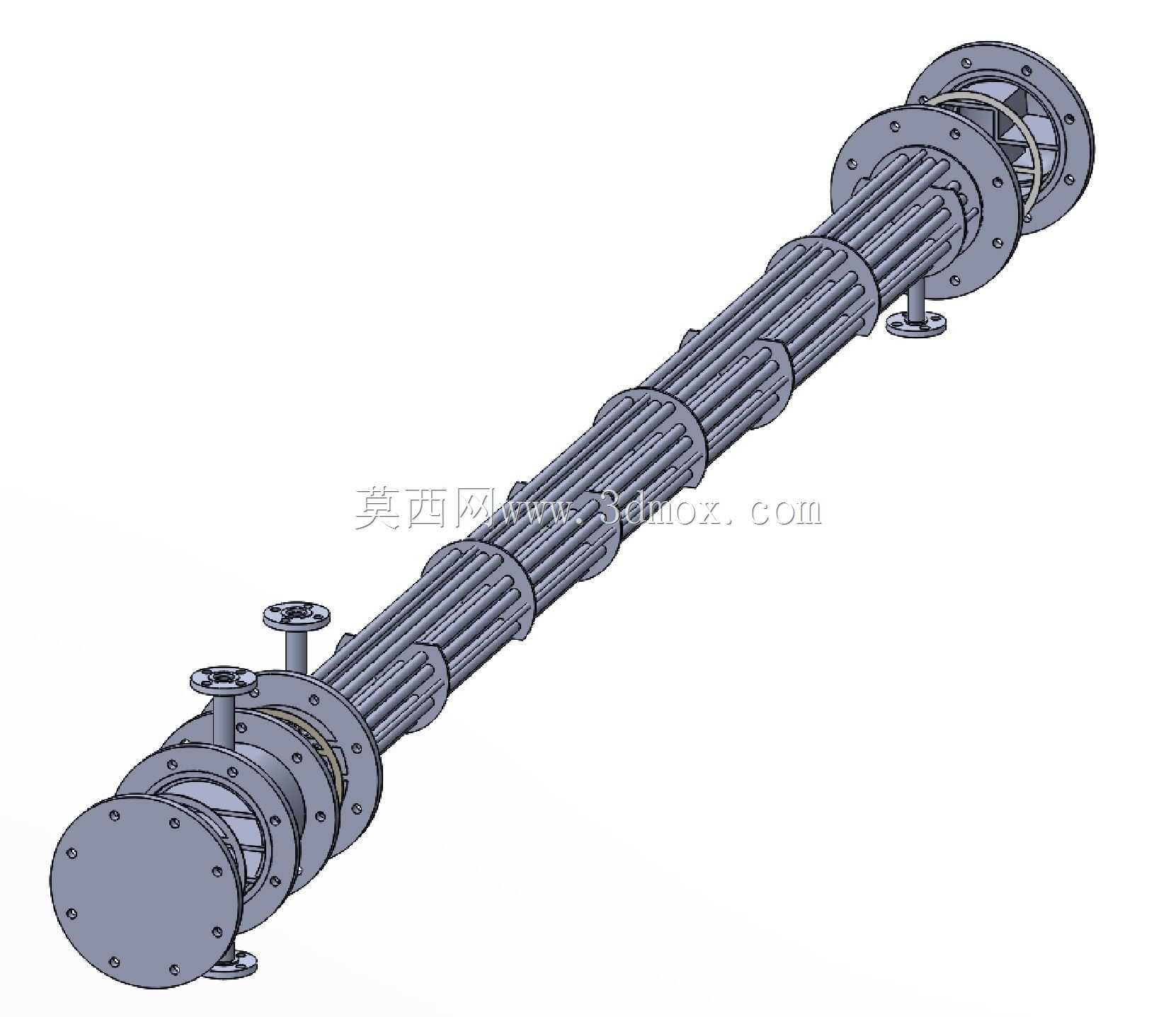

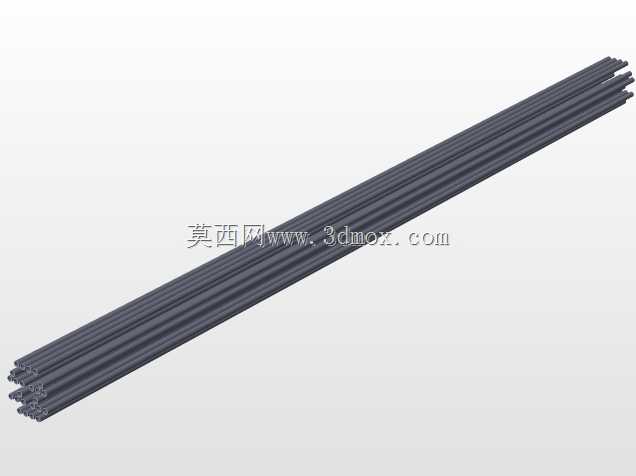

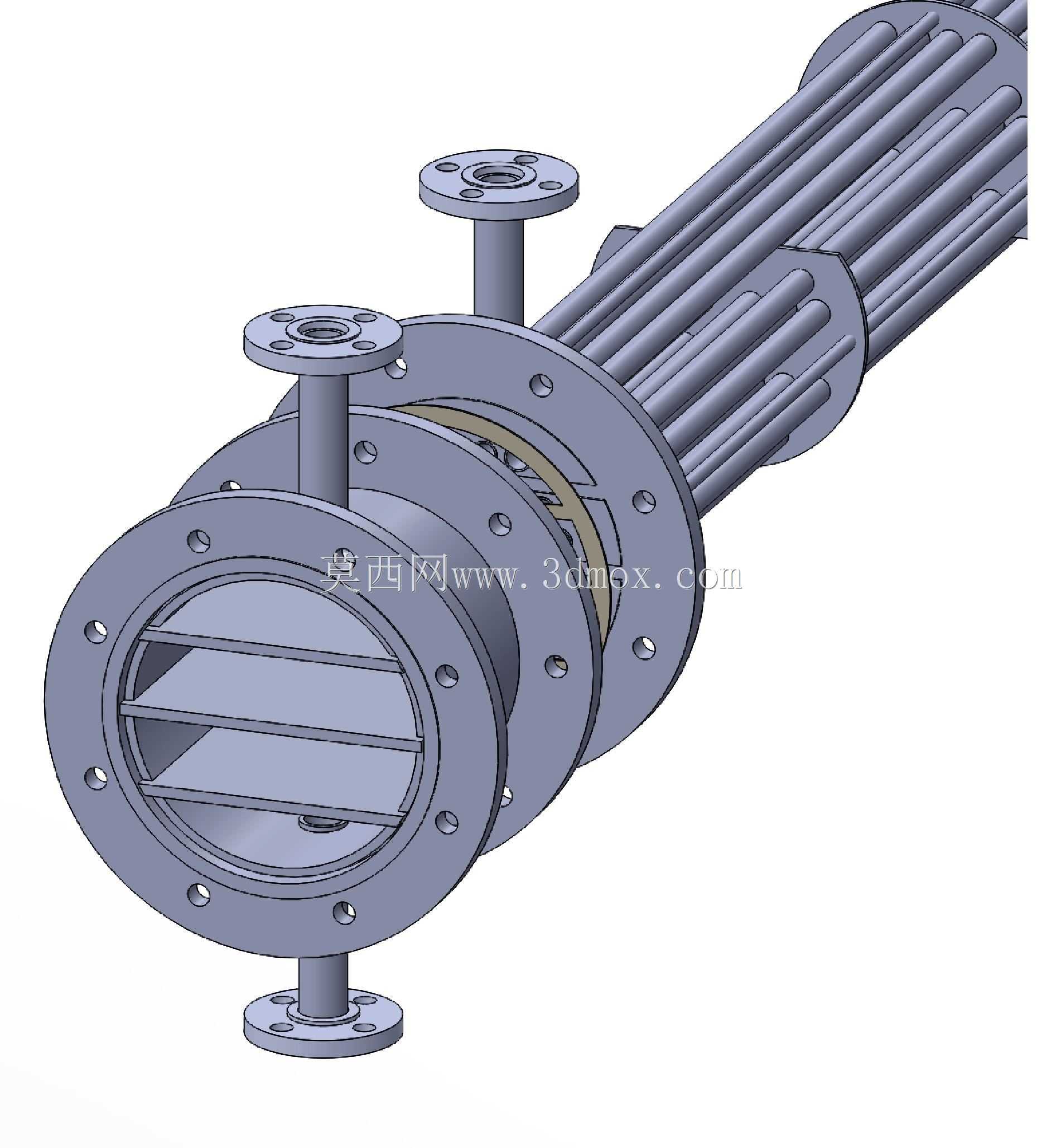

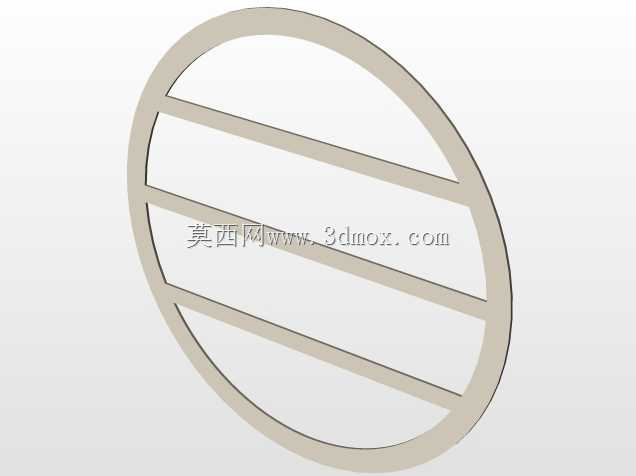

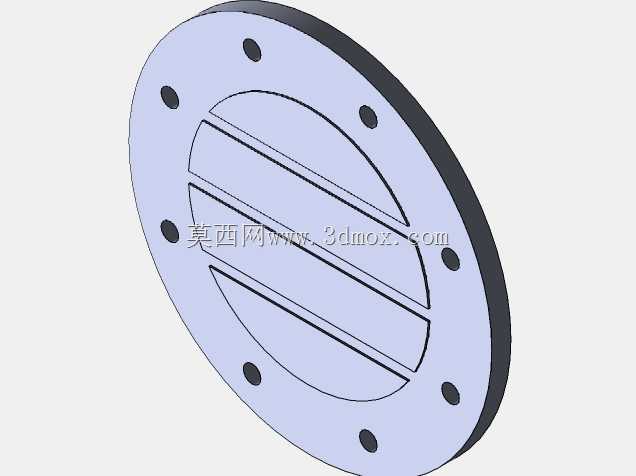

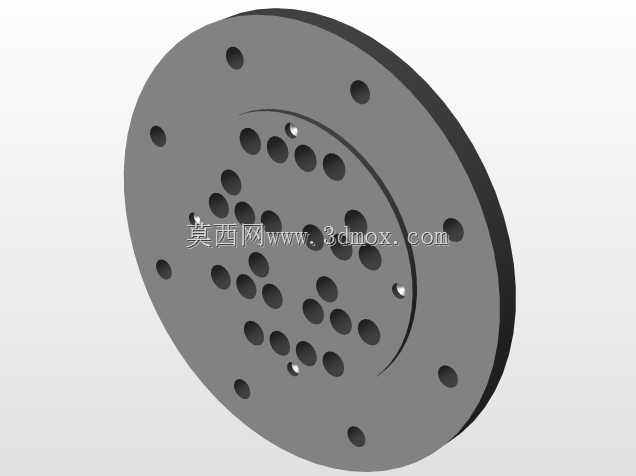

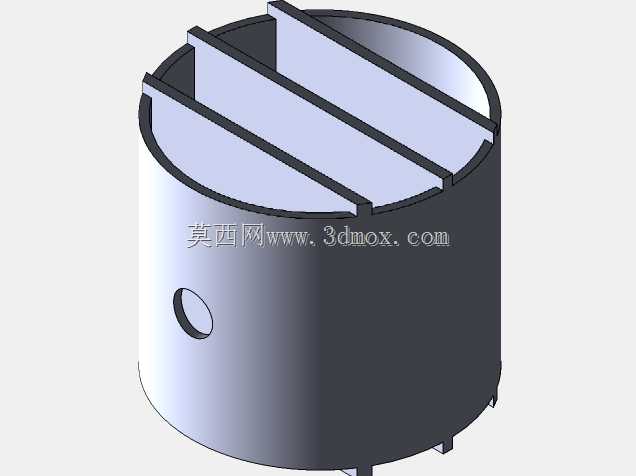

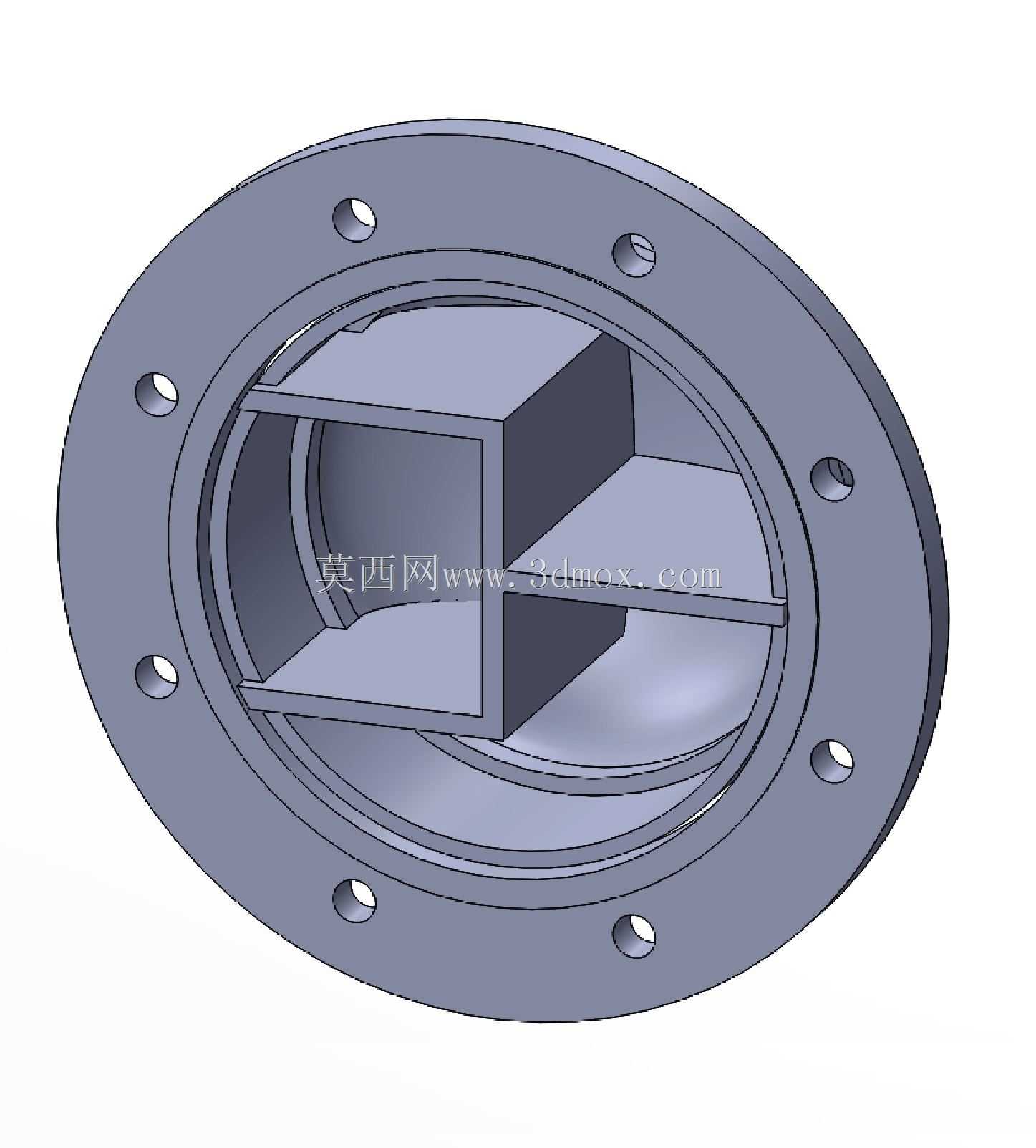

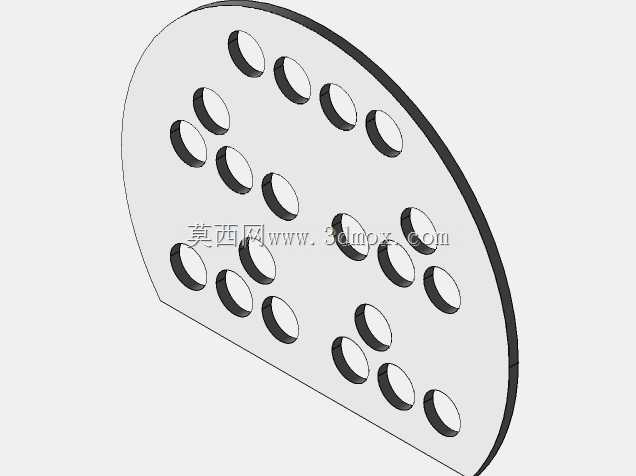

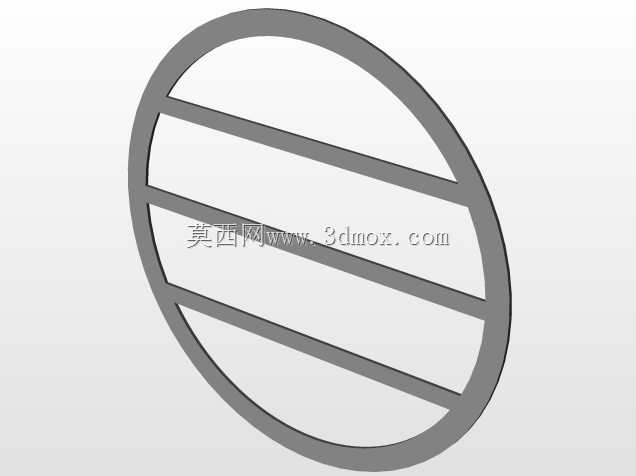

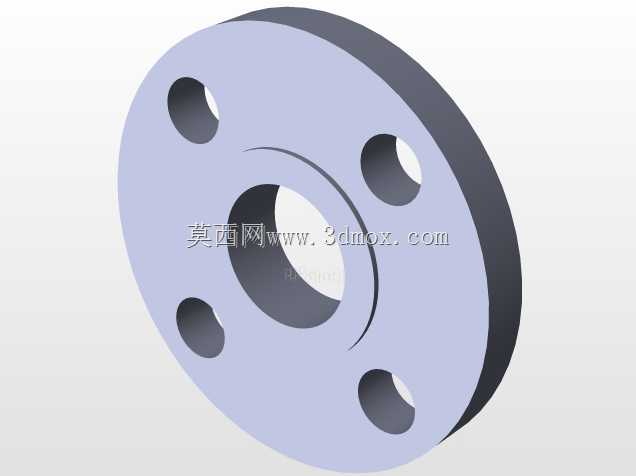

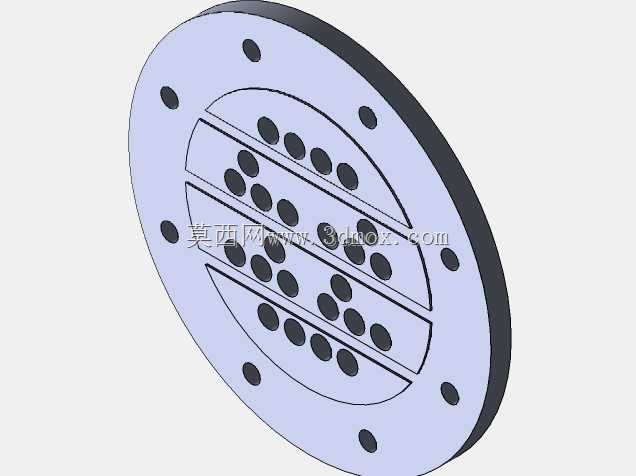

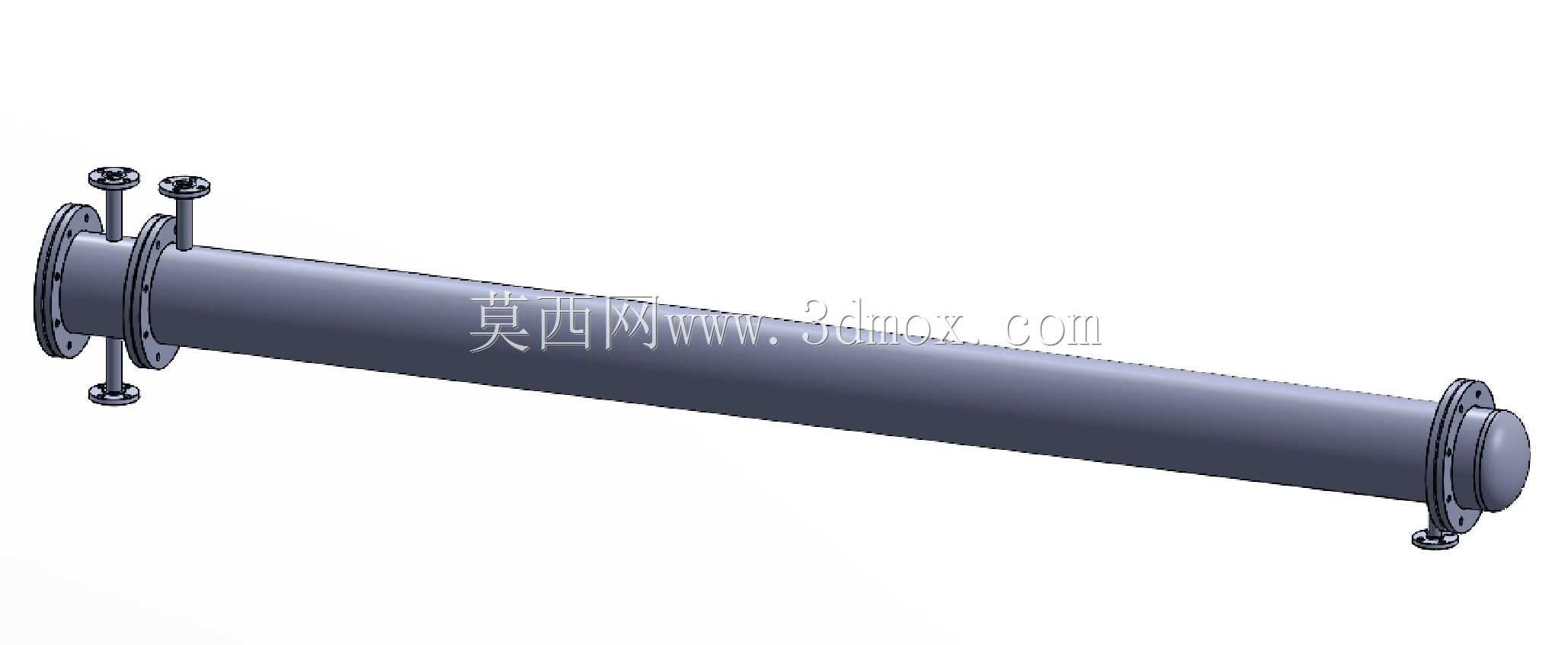

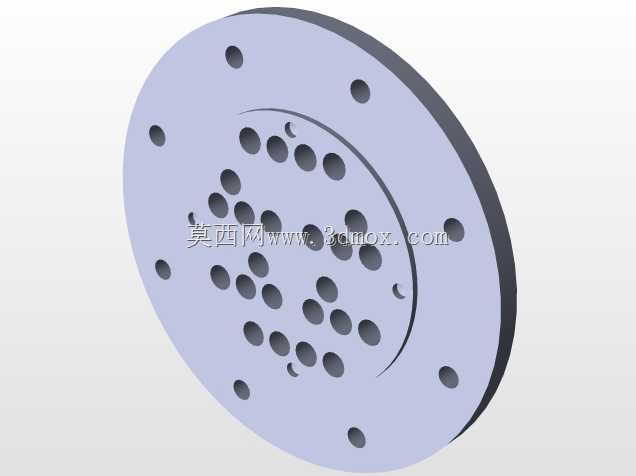

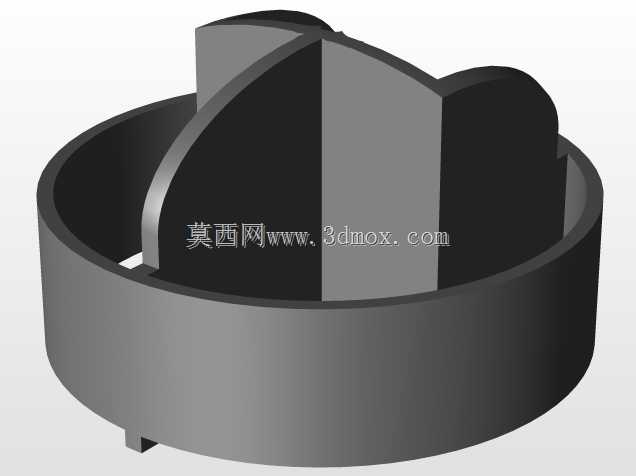

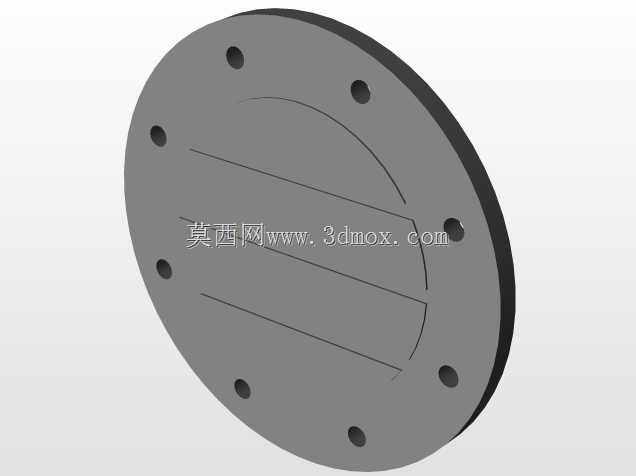

该换热设备主要应用于石油炼化、化工生产、暖通空调、电力能源等行业的流体热量传递场景，可实现两种不同温度流体之间的高效热量交换，既可以作为工艺介质的冷却、加热单元使用，也可在余热回收系统中承担废热捕集转移的核心功能，适配有压流体的连续换热工况，在工业生产的热能调配环节应用十分广泛。设备采用管壳式结构设计，公称直径为8英寸，设置六程流道布局，这种多程设计能够大幅提升管程流体的流速，延长流体在换热区域内的停留路径，有效提升整体传热系数，减少换热死区，相比单程结构换热效率提升明显，同时能更好适配流量适中但换热温差要求较高的工况。设备整体采用法兰连接结构，筒体两端设置带法兰的端盖结构，侧面分布四个同规格的法兰接口，分别对应管程、壳程的介质进出通道，所有接口均采用标准法兰连接形式，能够直接与对应公称压力的工业管道对接，安装时无需额外定制转接构件，现场装配便捷。设备内部设置分层折流结构，能够引导壳程流体沿指定路径横向冲刷换热管束，避免壳程流体出现短路流，同时对换热管束形成有效支撑，减少流体诱发的管束振动，提升设备长期运行的结构稳定性。设计过程中充分考虑安装边界与运维需求，整体轴向尺寸适配常规工业装置的安装空间，法兰螺栓孔采用均布设计，可适配不同角度的管道对接需求，端盖法兰拆卸便捷，能够快速完成内部管束的检查、清理与维护，适配工业场景长期连续运行的运维要求。设备的管束与筒体、管板的连接结构经过密封优化，能够承受常规工业换热工况的压力与温度波动，避免不同程道之间的介质串流，保障换热过程的稳定性与介质纯度，整体结构紧凑，在有限的空间内实现了较大的换热面积布置，兼顾了换热效率、结构强度与安装运维的便利性。
