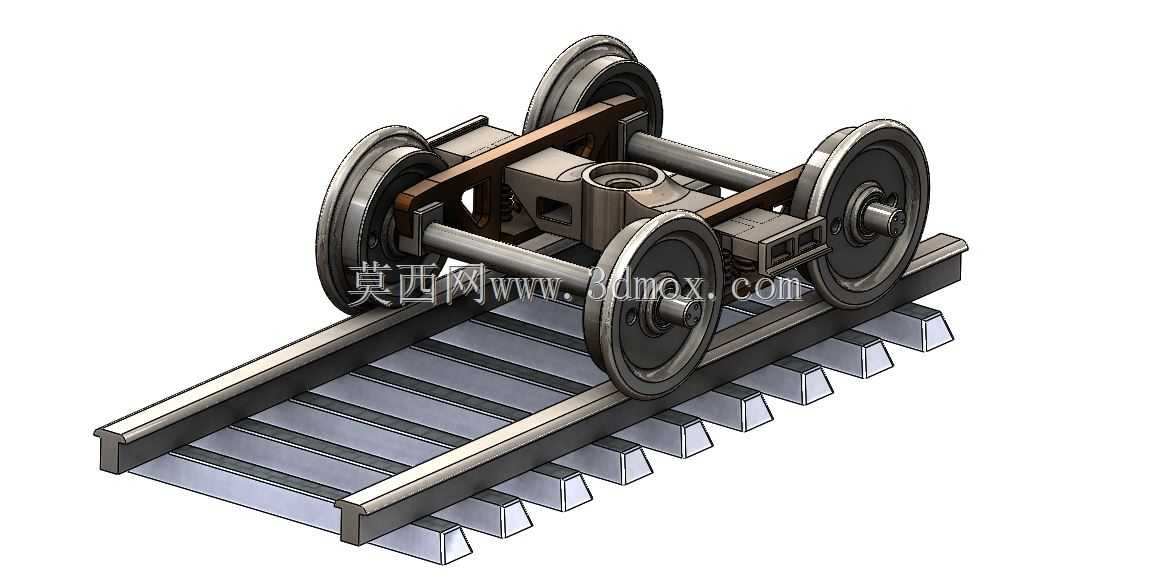

轨道车辆走行部轮对转向架结构

项目分类:3D模型 发布时间:2021-06-14 ID:206322
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构
  • 轨道车辆走行部轮对转向架结构

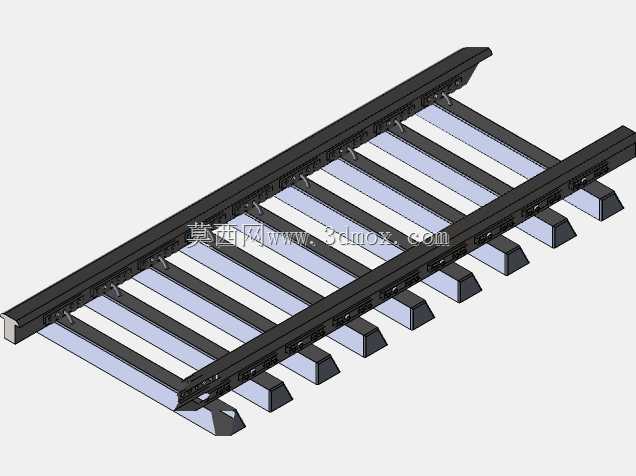

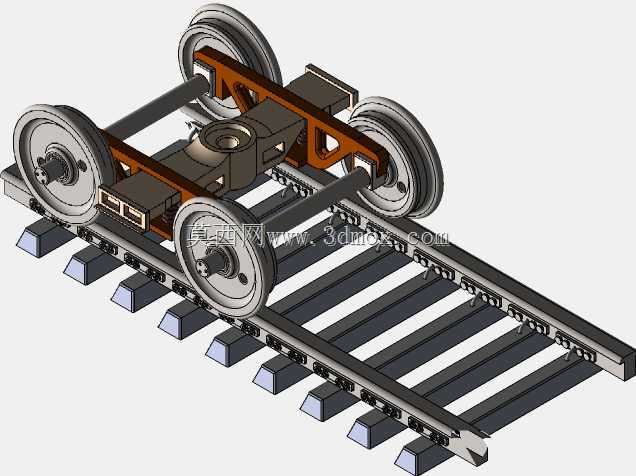

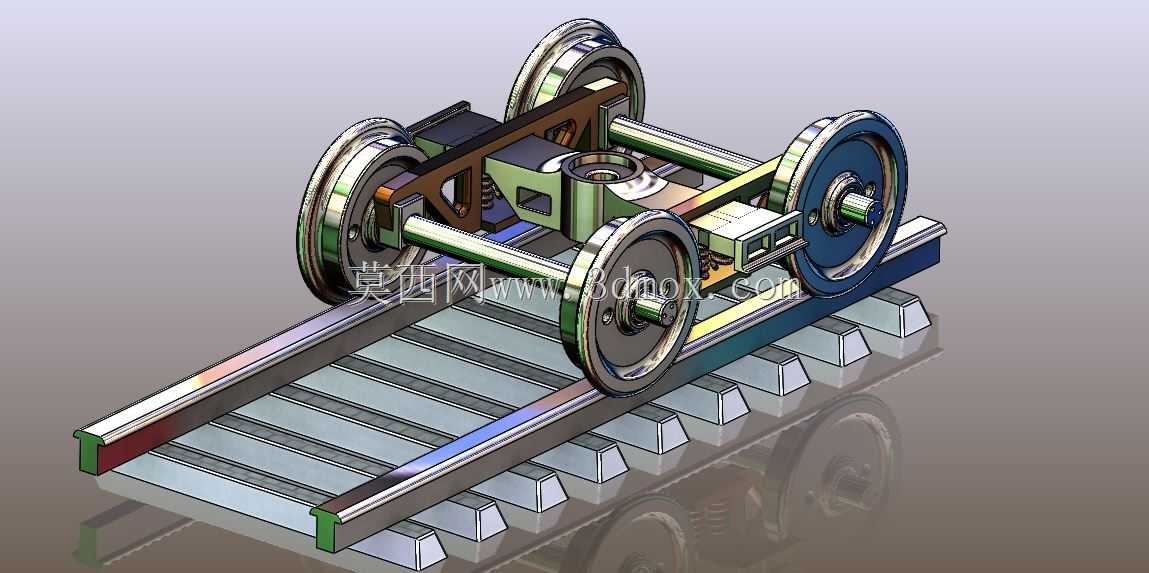

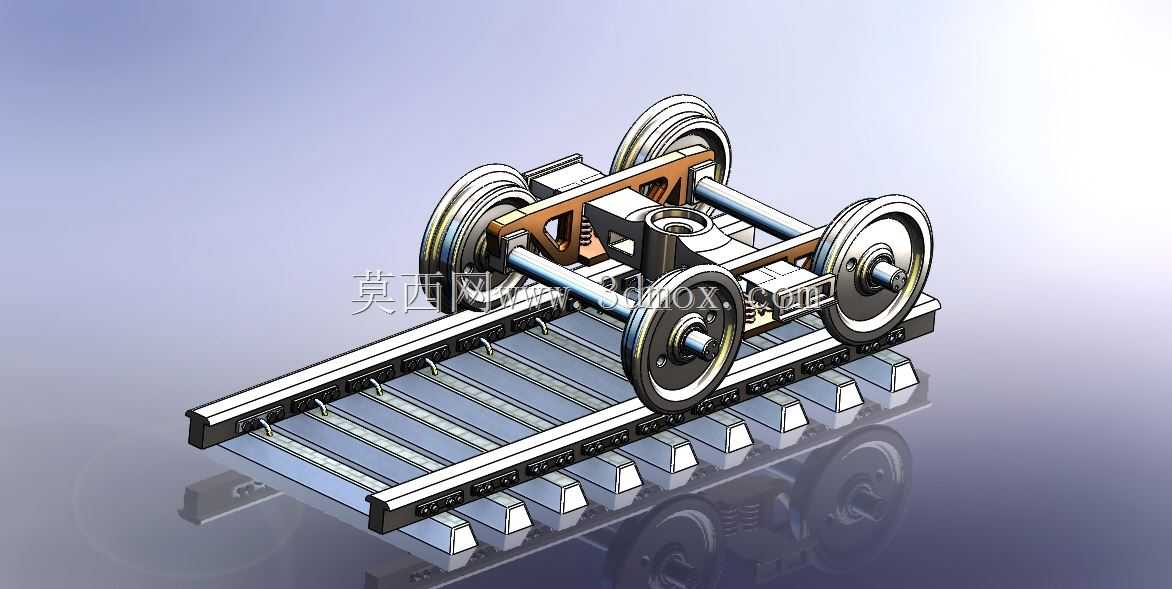

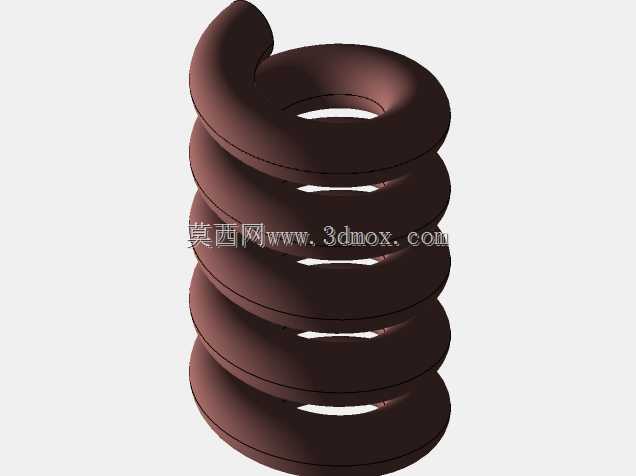

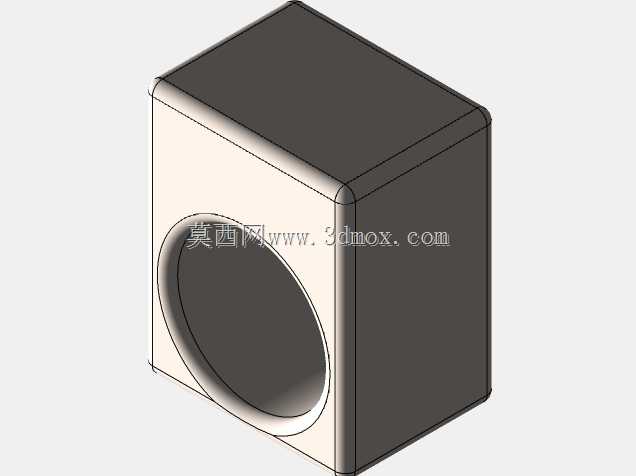

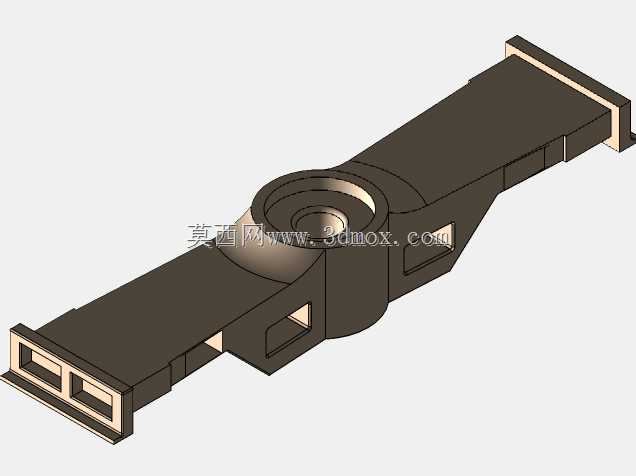

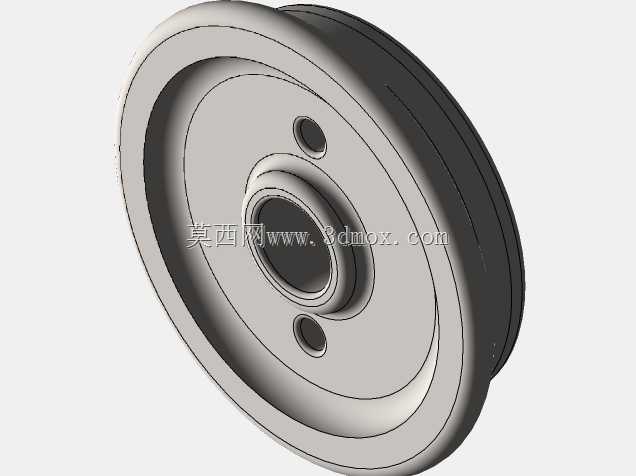

该结构为轨道车辆走行系统的核心承载走行部件,主要应用于铁路机车、城市轨道交通列车、厂矿专用轨道运输车辆的走行部装配场景,承担车辆整体载荷传递、轨道导向、走行动力传导以及运行缓冲减震的核心功能,是轨道车辆能够沿钢轨平稳运行的关键基础组件。在实际线路运行过程中,该部件需要将车体传递的垂直载荷均匀分散至两组轮对,同时传递牵引与制动过程中的纵向作用力,以及过曲线时的横向导向力,配合一系减震结构吸收轨道接缝、轨面不平顺带来的冲击振动,保障车辆运行的平稳性与轮轨接触的可靠性。从功能特性来看,该结构采用双轴四轮对的布局设计,轮对采用与轨面匹配的锥面踏面结构,能够在车辆通过曲线时自动形成内外轮的走行半径差,减少轮轨间的滑动磨损,同时搭配轴箱定位结构约束轮对的横向与纵向窜动,保障轮对始终处于合理的工作位置;构架部分采用箱型梁焊接结构设计,在控制整体自重的前提下保障足够的结构刚度,能够承受交变载荷下的疲劳冲击,避免长期运行出现结构变形。设计过程中,首先根据适用的轨距标准确定两侧车轮的内侧距尺寸,匹配对应钢轨的头部廓形确定车轮踏面的锥度与轮缘厚度,保障轮轨接触点始终处于踏面的合理区域,减少偏磨现象;其次根据车辆的额定轴重计算轮轴的最小轴径,匹配对应的轴承选型与轴箱安装位尺寸,保障轴承安装后的同轴度与转动灵活性;构架的安装边界设计充分考虑与车体二系悬挂的接口匹配,预留减震弹簧、牵引拉杆的安装定位座,同时兼顾基础制动装置的安装空间,确保各部件装配后不存在运动干涉。外形尺寸方面,整体结构的宽度严格匹配对应轨距的车辆限界要求,避免运行中与线路周边设施发生刮碰;轮对的轮径尺寸根据车辆的设计运行速度选取,兼顾低速重载场景下的耐磨性能与中速场景下的运行平稳性;构架上的各安装座定位尺寸公差严格控制,保障轮对组装后两侧轮的平行度,避免运行中出现轮对偏斜导致的啃轨问题。安装边界上,轮轴两端轴箱与构架的定位接口采用标准化的尺寸设计,可适配同类型转向架的一系悬挂结构,与车体连接的牵引座位置符合通用轨道车辆的走行部安装规范,能够直接替换同参数的老旧走行轮组部件,降低运维更换的适配成本。
