工业产线Z型爬坡物料输送设备

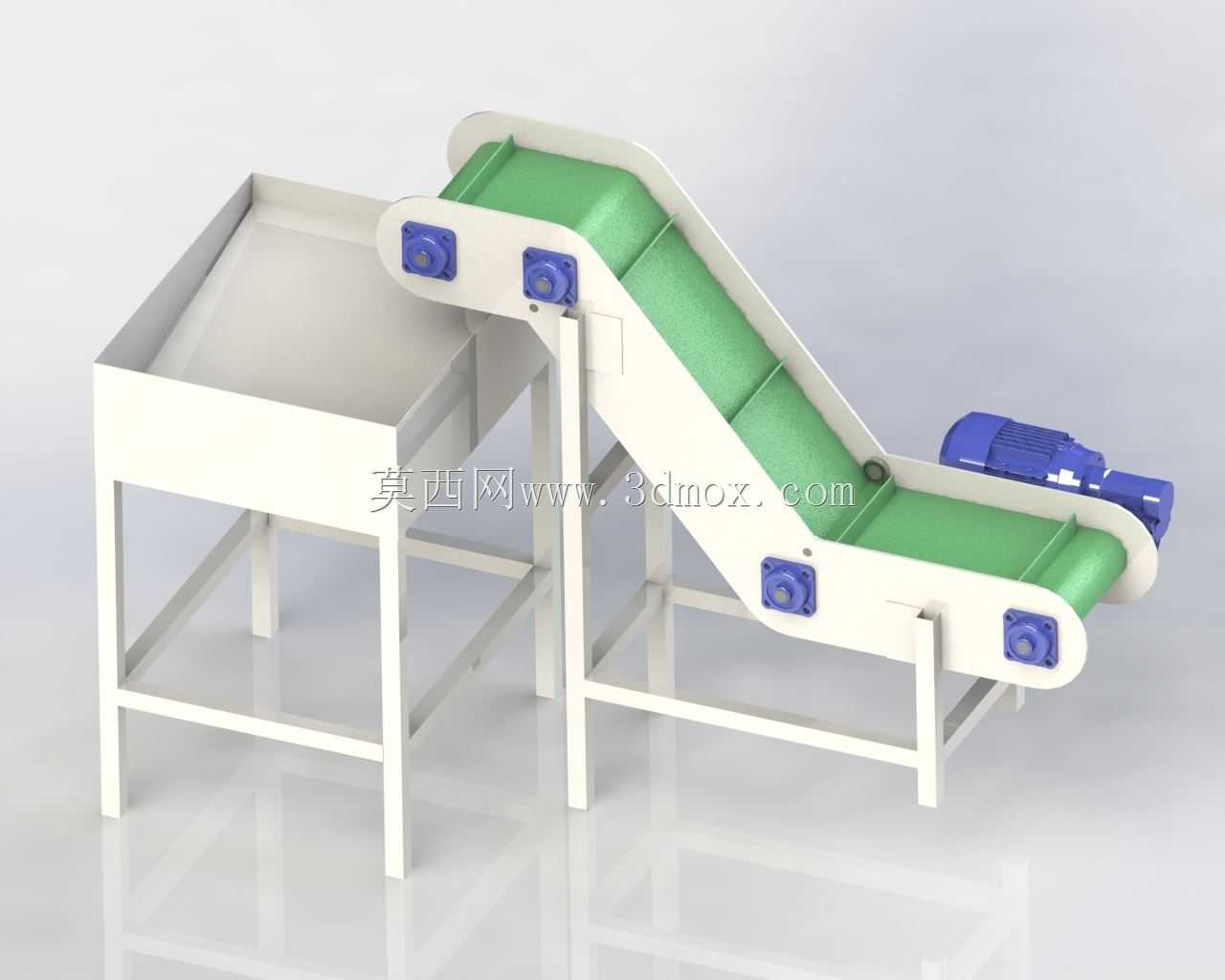

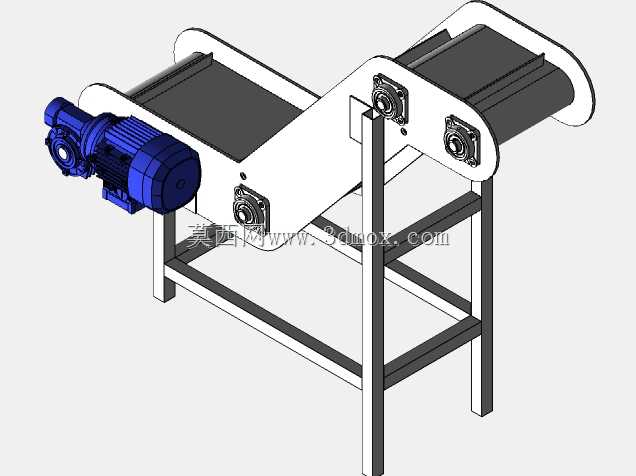

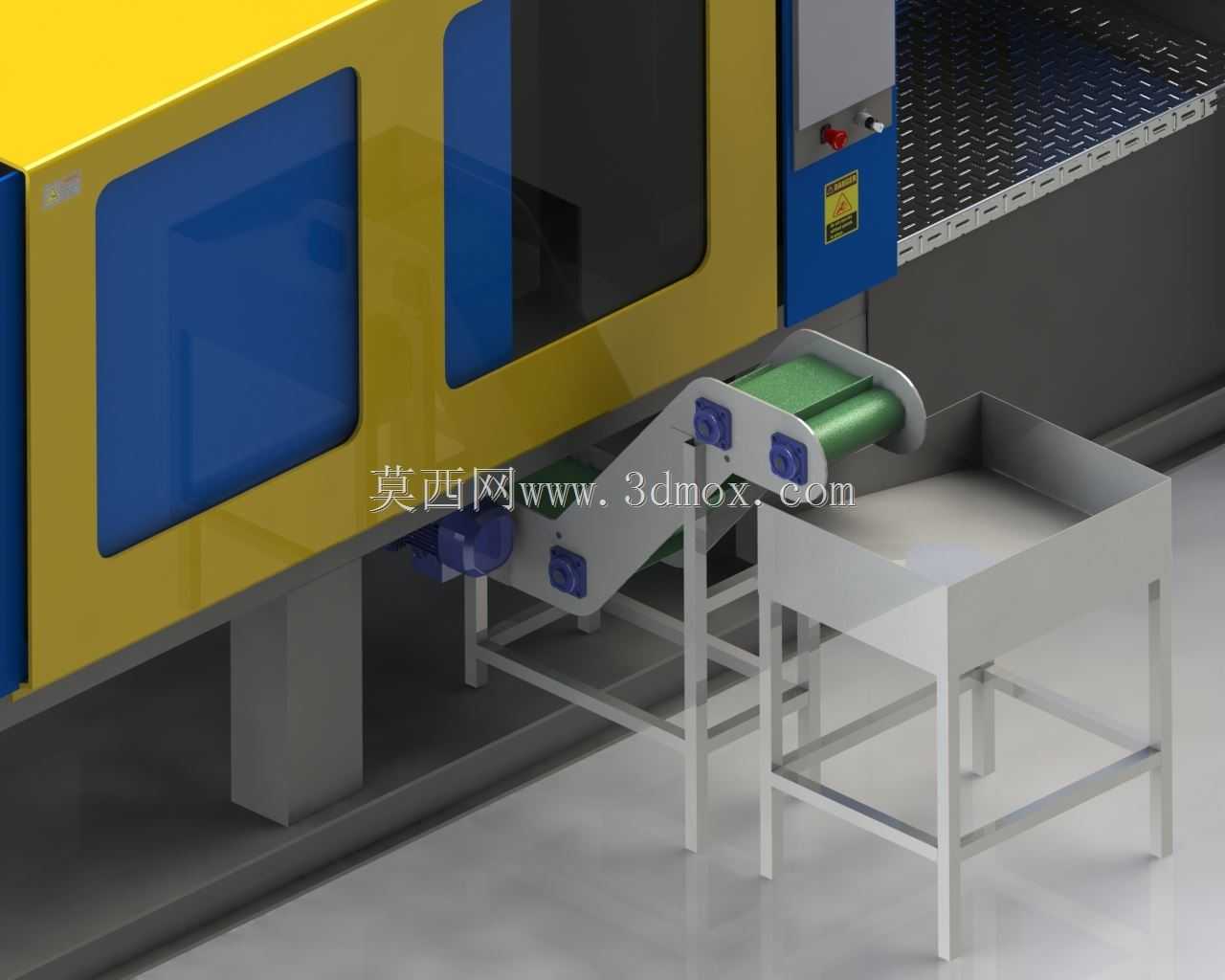

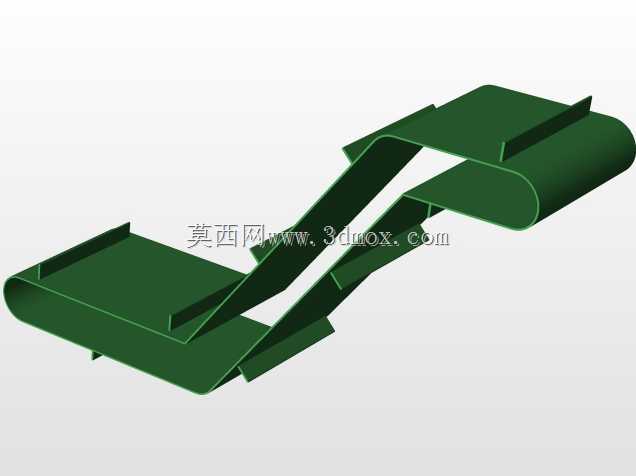

这款Z型输送设备主要面向离散制造产线的跨高度物料转运场景，常见于机加工车间、包装工段、食品加工产线中，承担设备出料端与下一工序接料工位之间的高差输送任务，尤其适配机床出料口与料箱、分拣台之间的物料传递需求，可将加工完成的小型工件、包装件从设备低位出料口平稳抬升后输送至指定高度的接料区域，替代人工重复取料转运的操作，降低产线人工搬运的劳动强度，减少工件转运过程中的磕碰损伤风险。设备整体采用Z型弯折的机架布局，低位段水平对接上游设备的出料位置，中段以固定倾角完成爬坡抬升，高位段水平延伸至接料工位上方，输送面采用绿色防滑皮带作为承载构件，皮带两侧设置限位挡边避免输送过程中物料滑落，驱动端布置在爬坡段与高位段的衔接位置，搭配张紧调节结构可长期维持皮带的合适张紧度，避免运行过程中出现皮带跑偏、打滑的问题。设备的支撑框架采用标准工业型材拼接组装，底部设置可调脚杯，可适配车间地面的不平整情况，安装时可根据上游设备的出料高度、接料工位的高度差调整机架的安装角度与水平段长度，低位水平段的长度可根据上游设备出料口的伸出长度调整，确保物料可平稳落至输送皮带上，高位段的伸出长度可根据接料料箱的摆放位置调整，保证物料可准确落入接料容器内。设计过程中充分考虑了产线的安装边界约束，设备整体宽度控制在窄幅范围内，不会占用过多的车间通道空间，机架侧面预留了传感器安装位，可按需搭配物料检测传感器实现与上下游设备的联动控制，当上游设备出料时自动启动输送，接料工位满料时自动暂停运行，适配自动化产线的无人化运行需求。设备的接料端配套设置了敞口式接料料架，可临时存放输送过来的工件，料架采用不锈钢板材折弯焊接成型，边角做圆弧钝化处理，避免划伤操作人员，料架底部同样设置可调支撑，可根据高位输送段的出料高度调整接料高度，保证物料滑落过程平稳无冲击。
