起重作业用重型吊钩组结构设计

该吊钩组是起重机械执行吊装作业的核心承载部件，广泛应用于桥式起重机、门式起重机、塔式起重机、流动式起重机等各类起重设备的起升机构末端，适配厂房内重型工件转运、港口集装箱装卸、基建工程建材吊装、仓储库区货物堆垛、船舶修造分段吊运等多类作业场景，是连接起升钢丝绳与被吊载荷的关键受力构件，直接决定起重作业的承载安全与作业可靠性。

从实际用途来看，该吊钩组承担起升过程中全部吊重载荷的传递功能，上部滑轮组结构与起升钢丝绳缠绕配合，将钢丝绳的牵引力转化为对吊重的垂直提升力，下部吊钩构件可直接挂载吊索具、吊环、吊装带等辅助吊具，实现对不同形态、不同吨位载荷的吊挂作业，能够在额定载荷范围内稳定完成载荷的起升、下降、水平移位等全流程动作，适配常规工况下的连续起重作业需求。

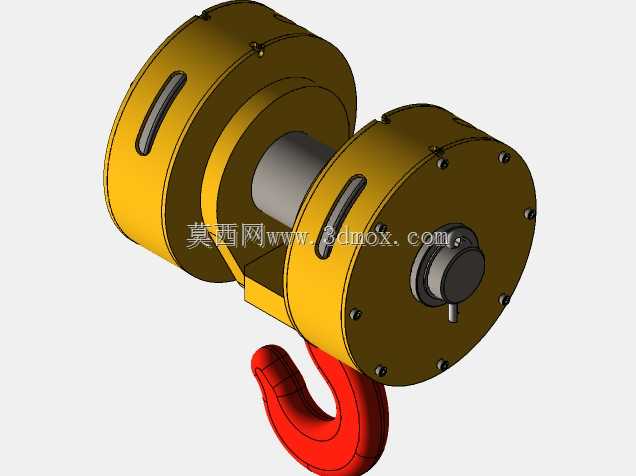

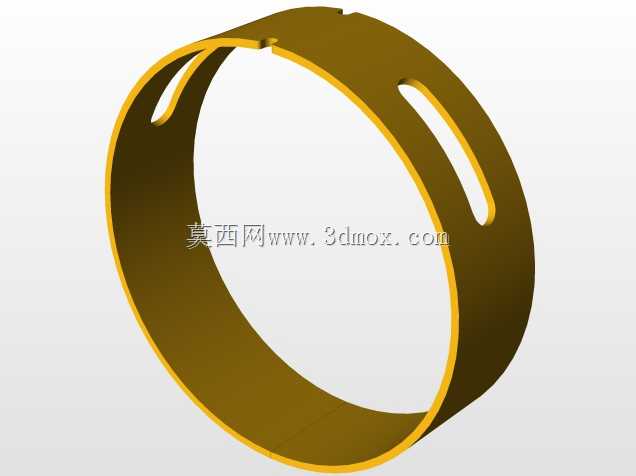

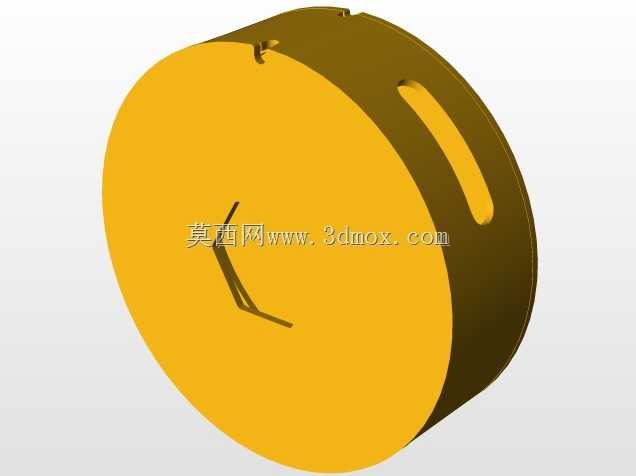

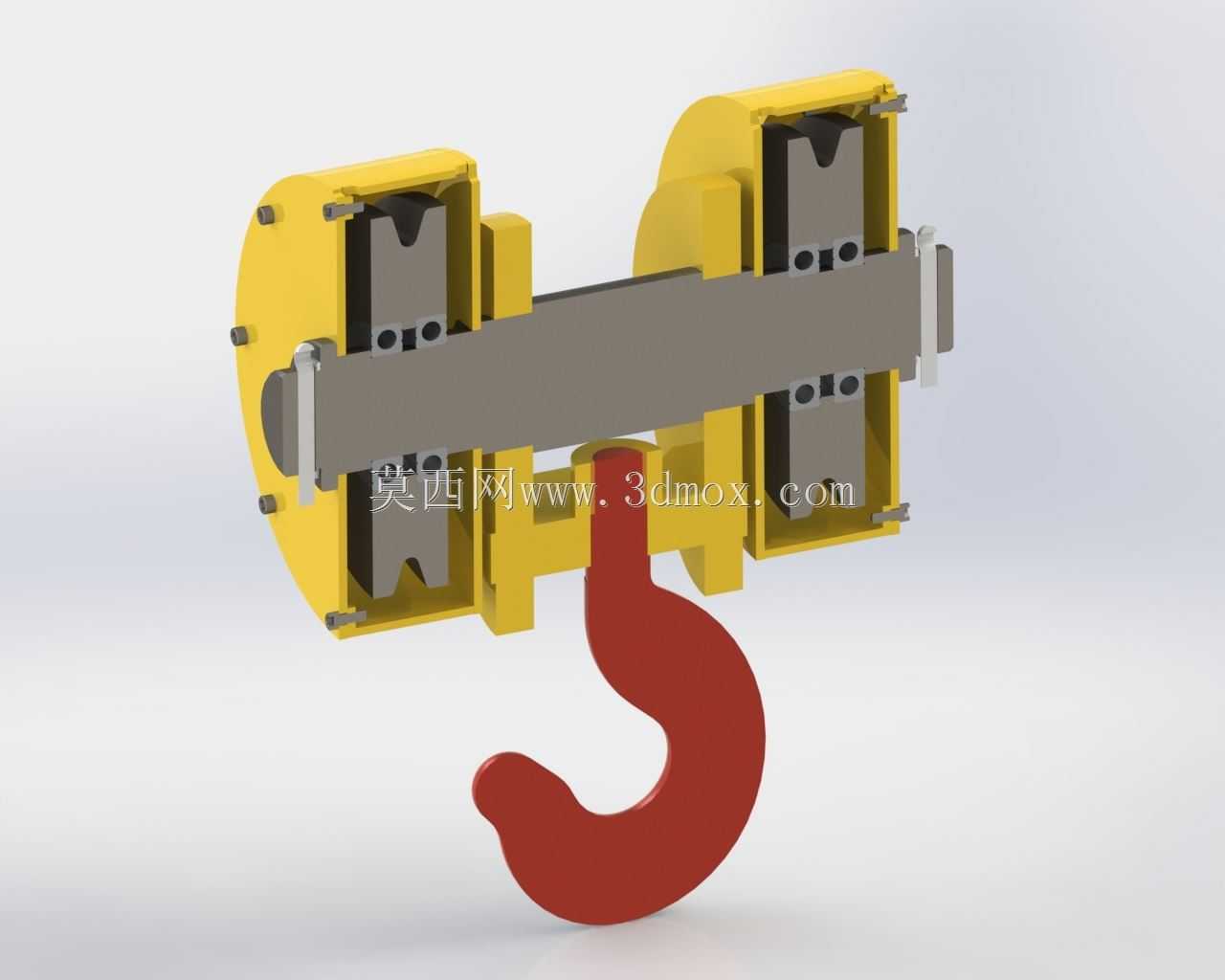

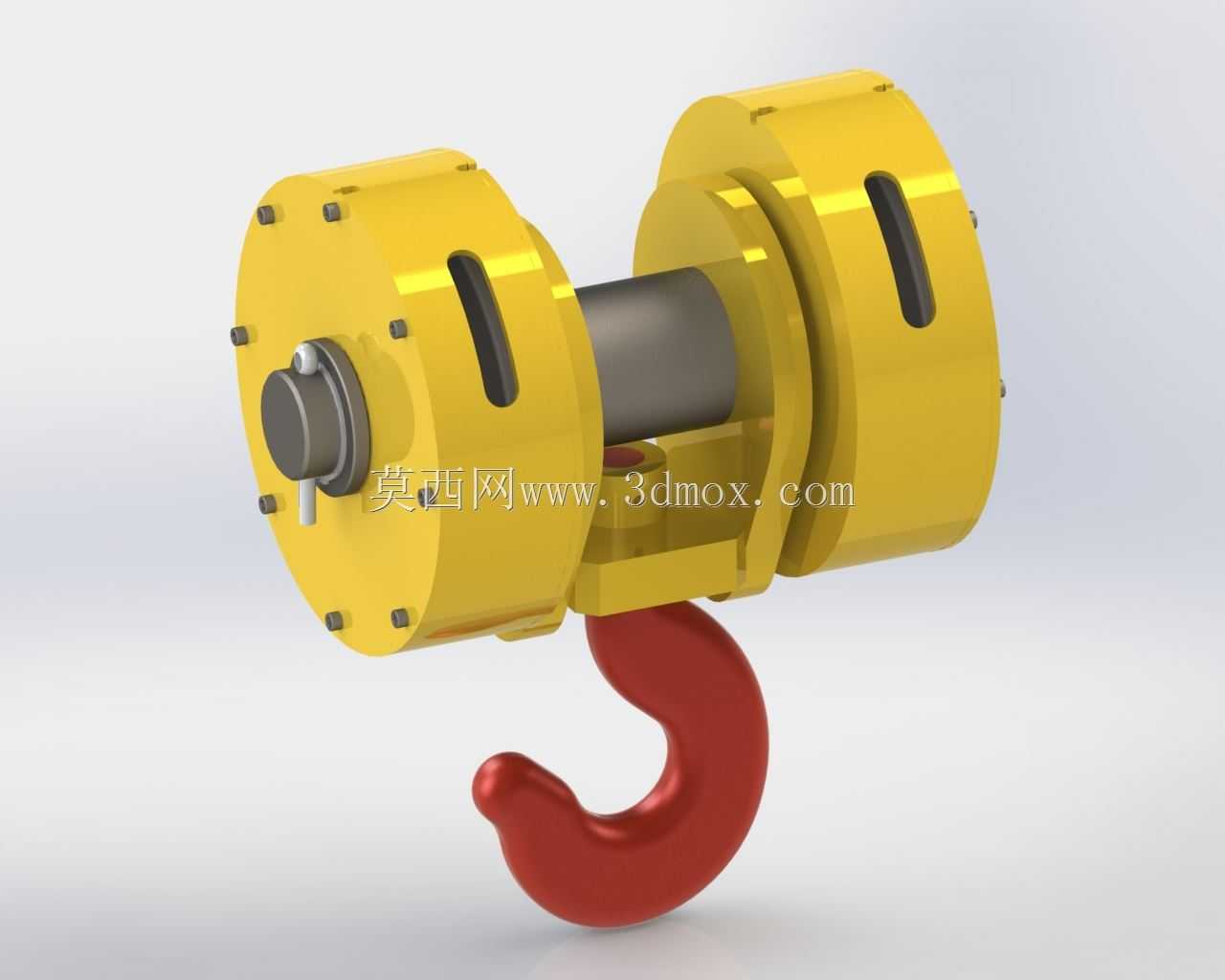

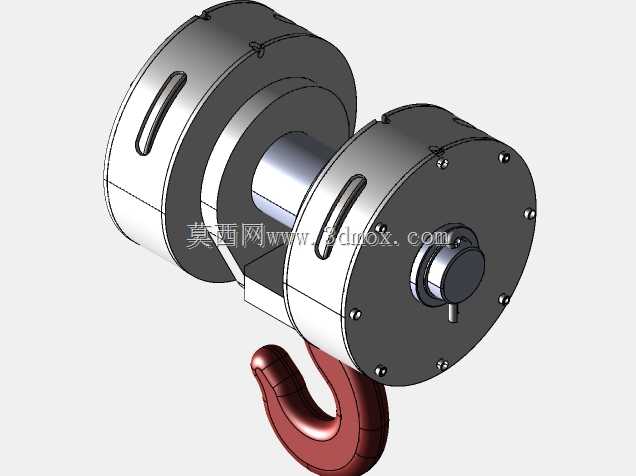

产品功能特性方面，该吊钩组采用滑轮与吊钩集成化的结构设计，两侧对称布置的滑轮壳体既作为滑轮的防护与安装支撑结构，内置的滑轮组可根据额定起重量匹配对应倍率的钢丝绳缠绕方案，有效降低单根钢丝绳的承载负荷，同时壳体上开设的观察槽可实时观察钢丝绳的磨损、排绳状态，便于日常运维检查；中部的卷筒连接结构可与起升机构的钢丝绳输出端稳定衔接，保证起升过程中钢丝绳收放顺畅无卡滞；下部的锻造吊钩采用大曲率钩身设计，钩头处设置防脱结构的安装位，可加装防脱棘爪避免吊索具在作业过程中意外滑脱，钩身与上部滑轮架之间采用推力轴承连接，可实现吊钩360度水平回转，方便作业人员调整吊重的朝向，降低对位操作的难度。

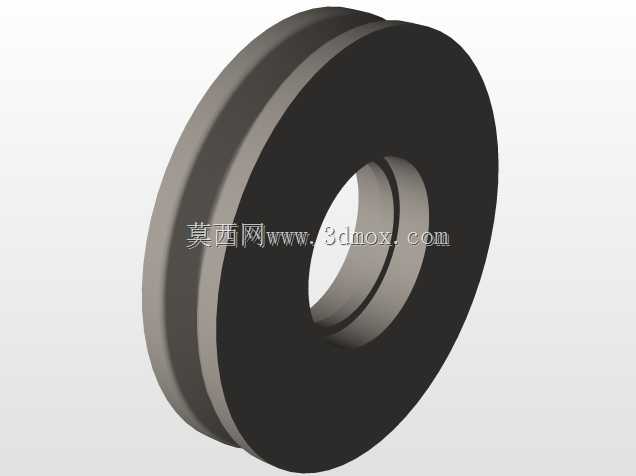

从设计思路来看，整体结构遵循等强度设计原则，滑轮壳体采用铸钢材质一体化成型，在保证结构刚度的前提下通过壳体的镂空减重设计降低吊钩组自身重量，减少起升机构的无效载荷；滑轮绳槽的轮廓尺寸严格匹配常用钢丝绳直径，绳槽表面做光滑圆弧处理，避免钢丝绳在缠绕过程中出现硬弯折、过度磨损问题；吊钩与滑轮架的连接部位设置多重轴向定位结构，可承受起升、制动过程中的纵向冲击载荷，避免连接部件出现窜动、脱落风险；整体结构采用模块化设计，滑轮、轴承、吊钩等易损部件均可单独拆卸更换，降低后期运维的成本与难度。

在外形尺寸与安装边界方面，该吊钩组整体采用对称式布局，横向宽度适配对应吨位起重机的起升机构卷筒间距，安装时上部滑轮组的中心轴线需与起升卷筒的轴线保持平行，保证钢丝绳排绳角度处于允许范围内，避免出现咬绳、乱绳问题；吊钩组的垂直高度需匹配起重机的起升高度限位要求，预留足够的安全制动距离，防止吊钩冲顶；下部吊钩的开口尺寸适配常规规格的卸扣、吊环连接尺寸，无需额外加装转接件即可完成常用吊具的挂载，两侧壳体的外轮廓做圆弧倒角处理，避免作业过程中剐蹭周边设备或被吊工件，整体安装尺寸可适配多数中小吨位通用起重机的起升机构末端安装接口，替换安装时无需对原有起升结构做大幅改动。
