饲料加工逆流式颗粒冷却设备

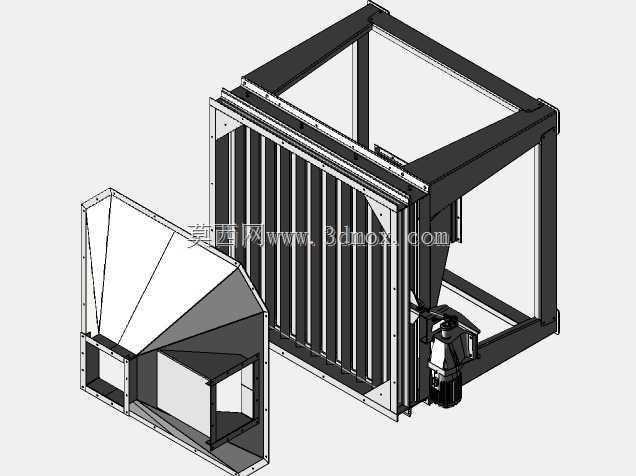

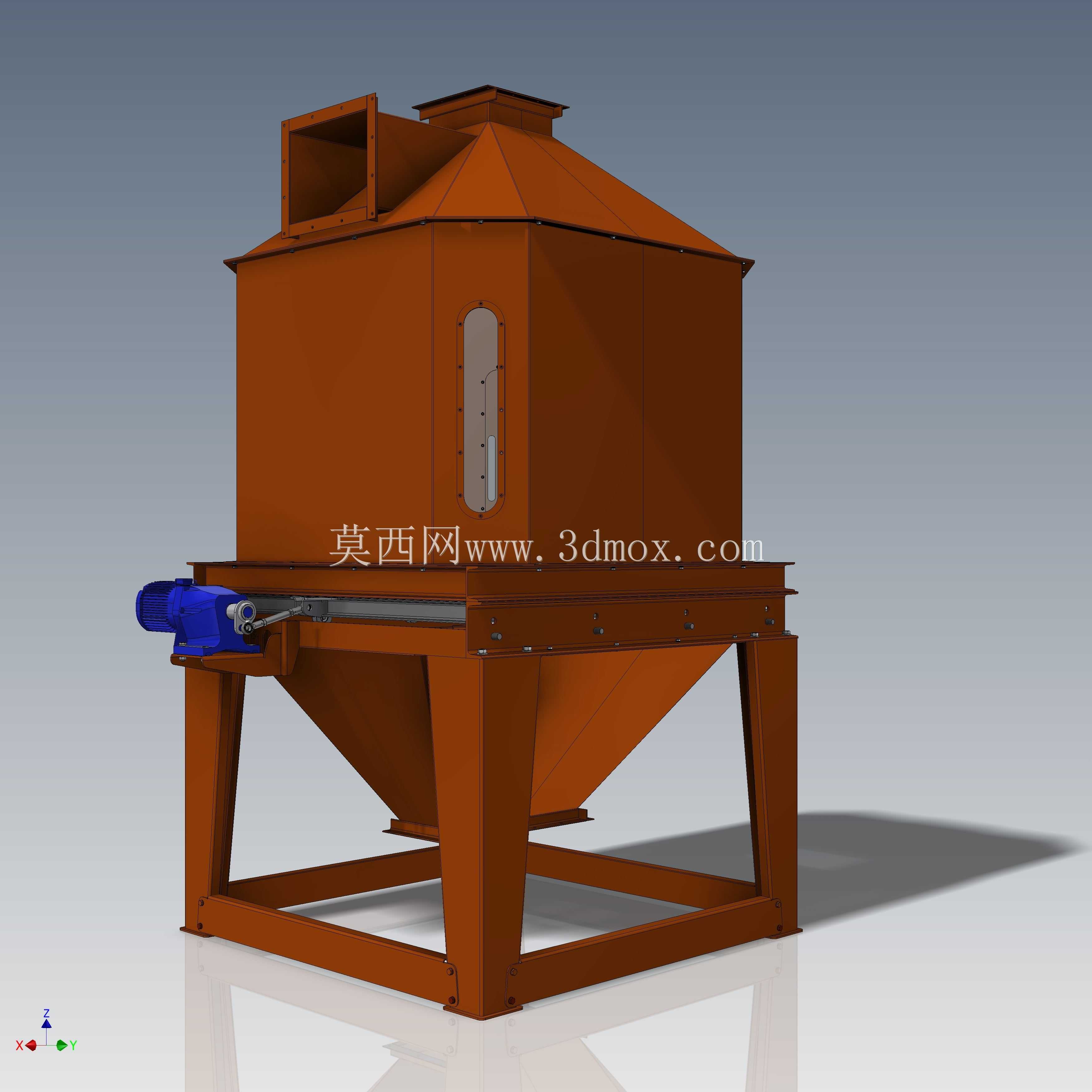

该设备主要应用于饲料加工生产工段，是颗粒饲料制粒后完成降温去水的核心配套设备，也可适配粮食加工、生物质颗粒生产等需要对高温高湿颗粒物料进行冷却处理的生产场景，在整条颗粒加工生产线中衔接制粒设备与后续筛分、包装工序，是保障成品颗粒储存稳定性与品质的关键单元。设备实际运行过程中，从制粒机输出的高温高湿颗粒物料从设备顶部进料口进入冷却仓内部，外界常温空气在配套风网系统的负压作用下，从设备下部的进风区域均匀穿过料层，与高温颗粒进行充分的逆流热交换，带走颗粒表面及内部的多余热量与水分，冷却完成后的物料通过底部的往复式排料机构均匀排出，湿热空气则从顶部的出风口接入除尘风网统一处理，避免生产现场粉尘外溢。从功能设计来看，设备采用方形冷却仓结构，仓体侧面设置长条观察窗，可实时观测内部料位高度与物料流动状态，方便操作人员及时调整进料与排料速率，保障冷却过程连续稳定；底部的锥斗结构采用大倾角设计，避免颗粒物料在仓内出现积料、结拱问题，保障物料下落顺畅；排料机构采用曲柄连杆驱动的往复栅格结构，可通过调整驱动摆臂的行程控制排料速度，适配不同粒径、不同产量的颗粒物料冷却需求，排料过程均匀平缓，不会造成颗粒破损。设计过程中充分考虑现场安装与运维需求，整体采用方管焊接的一体式机架结构，机架底部预留足够的安装空间与检修操作空间，可直接通过膨胀螺栓固定于平整的生产车间地面，无需额外制作复杂的安装基础；设备整体外形方正，顶部进料口、侧面出风口、底部排料口的位置均按照饲料加工行业通用的安装接口尺寸设计，可直接与上下游设备的输送管道、风网管道对接，减少现场安装的改造成本；仓体与物料接触的部位均采用光滑板材制作，减少物料残留，日常清理维护时仅需打开侧面的检修门即可完成仓内清理与易损件更换，大幅降低运维工作量。设备的安装边界充分考虑生产车间的空间利用，机架底部的支撑腿间距经过优化，既保障整体结构的承重稳定性，也预留了底部输送设备的安装空间，冷却后的物料可直接落入下方的输送设备进入下一工序，无需额外增设中转料斗，压缩整条生产线的纵向占用空间。
