可调节定位焊接作业柔性排烟臂结构

这款柔性排烟臂主要面向焊接加工、工件打磨、金属热切割等会产生悬浮烟尘、有害气溶胶的作业场景，是车间局部烟尘治理的核心执行部件，能够直接将捕集罩口对准烟尘产生点位，避免有害烟气在车间内扩散，保障作业人员的呼吸健康，同时降低车间整体除尘系统的风量损耗，提升烟尘收集效率。

在实际用途层面，该排烟臂可独立安装在焊接工位侧方的墙面、立柱或者专用安装支架上，也可配套集成到焊接操作机、机器人焊接工作站的周边，适配手工电弧焊、二氧化碳气体保护焊、氩弧焊等多种焊接作业的排烟需求，也可用于小型工件打磨工位的粉尘捕集、实验室通风排气等场景，相比固定位置的排风罩，它能够跟随作业点位的变化灵活调整罩口位置，无需工人反复挪动工件或者排风管路。

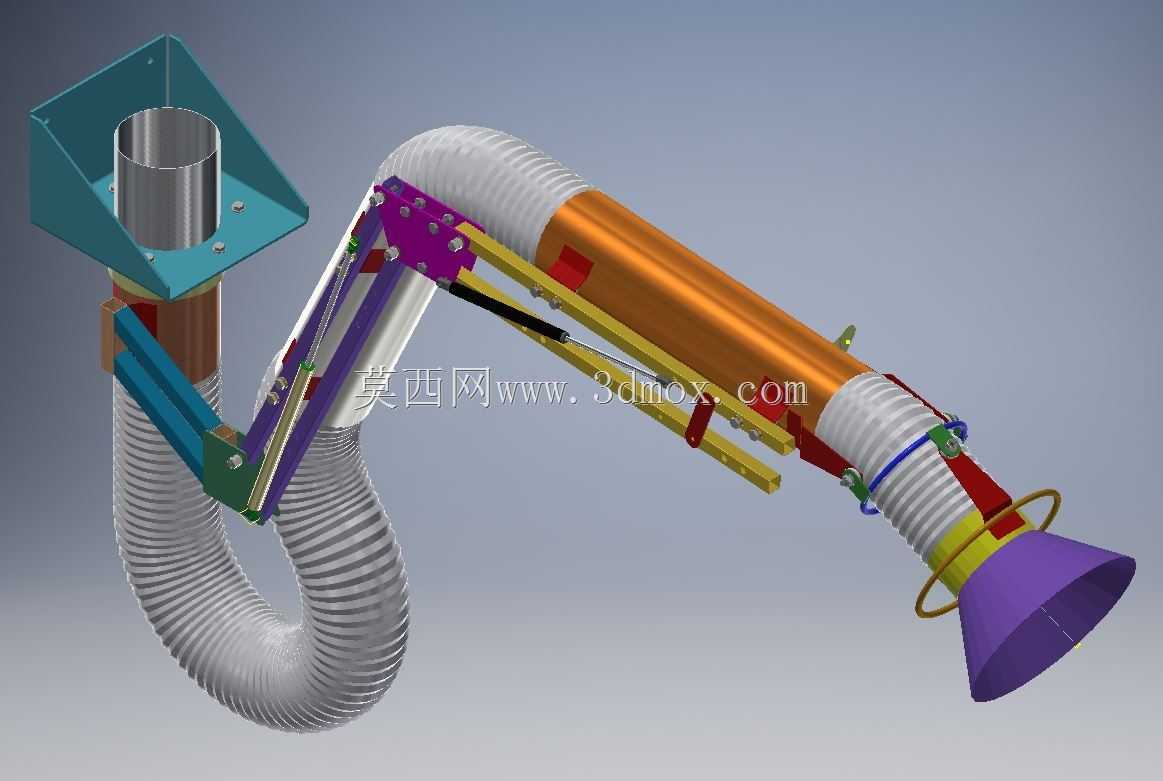

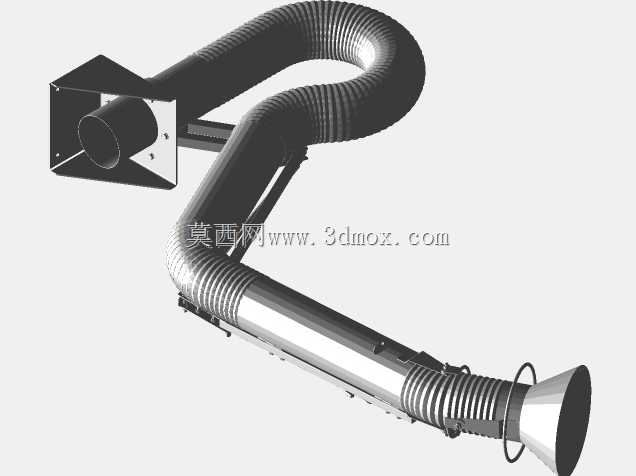

产品功能特性上，臂段采用多关节铰接的支撑结构搭配可任意弯曲定型的波纹通风软管，既能够保证管路内部通风顺畅，风阻远低于普通随意弯曲的塑料通风管，又可以实现任意角度、任意延伸长度的悬停定位，调整到位后不会因为自身重量出现下垂、移位，不需要额外的支撑构件固定罩口位置；臂身的支撑连杆采用轻量化的高强度金属材质，表面做了防锈喷涂处理，能够适应焊接车间飞溅、潮湿、多粉尘的恶劣工况，长期使用不会出现锈蚀、关节卡滞的问题；末端的喇叭形捕集罩做了流线型收口设计，能够在罩口区域形成稳定的负压捕集风场，在较低的排风风量下就可以有效捕捉升腾的焊接烟尘，避免烟尘从罩口边缘逃逸。

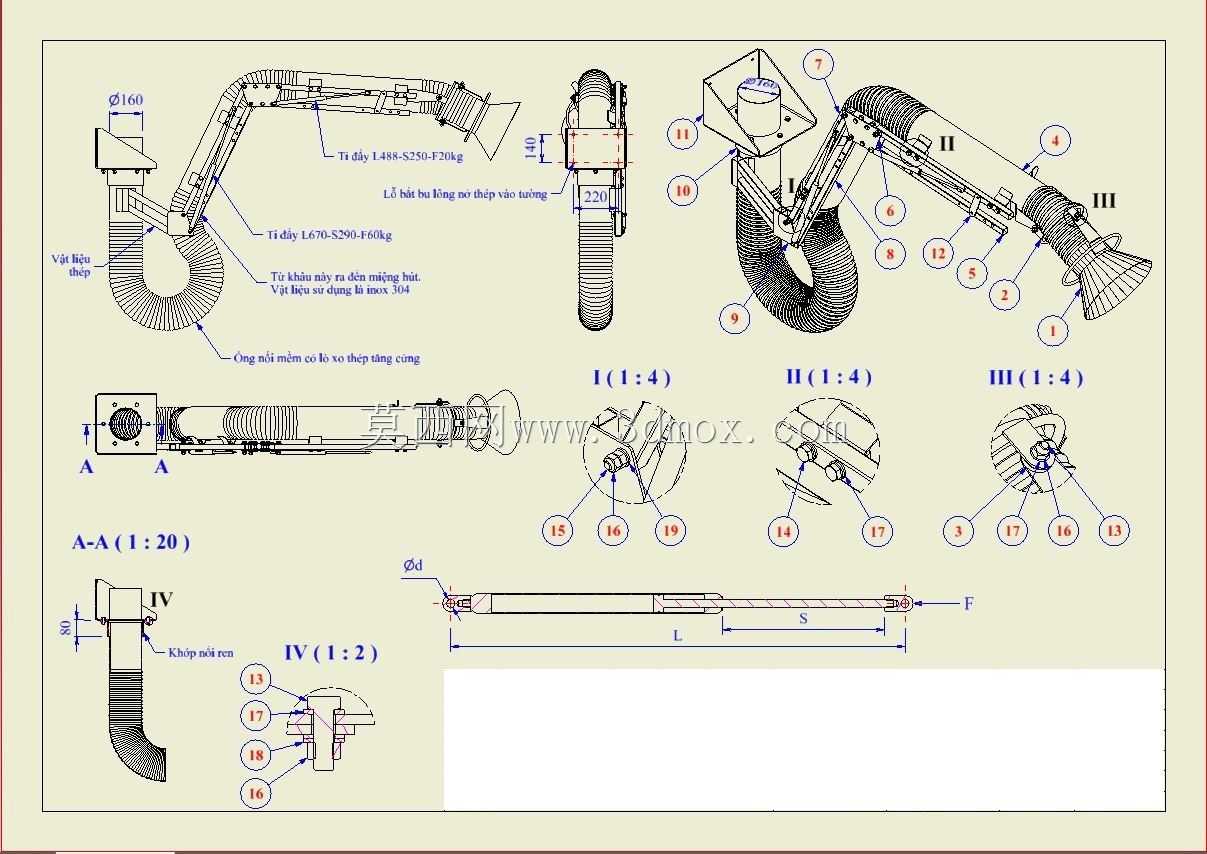

设计思路层面，这款排烟臂采用了平行四边形连杆铰接的结构原理，每一段臂的支撑连杆都做了受力平衡设计，关节处设置了阻尼调节结构，操作人员只需要单手就可以拉动罩口调整位置，调整过程中波纹软管不会出现弯折堵死的情况，保证通风通路始终顺畅；顶部的安装座采用方形法兰连接结构，能够直接和车间的排风主管道、除尘设备的进风口对接，安装座内部设置了回转支承结构，可以实现360度水平方向旋转，覆盖更大的作业范围；臂身的管路和支撑结构做了分离设计，后期更换磨损的波纹软管不需要拆解整个支撑臂结构，维护操作十分简便。

外形尺寸与安装边界方面，这款排烟臂完全伸展后总长度可覆盖半径1.5-2米的作业区域，顶部安装座的法兰尺寸适配常规的车间排风管道口径，安装时只需要保证安装基座能够承受臂身完全伸展时的倾覆力矩即可，不需要额外占用地面作业空间，臂身收拢后可以贴靠在工位侧方，不会影响工件的吊装、转运作业，末端捕集罩的口径经过风场仿真优化，在距离焊接点位30厘米的位置就可以实现90%以上的烟尘捕集效率，不会因为罩口距离焊点过近影响工人的焊接操作视线。
