卧式螺带混合搅拌设备结构设计

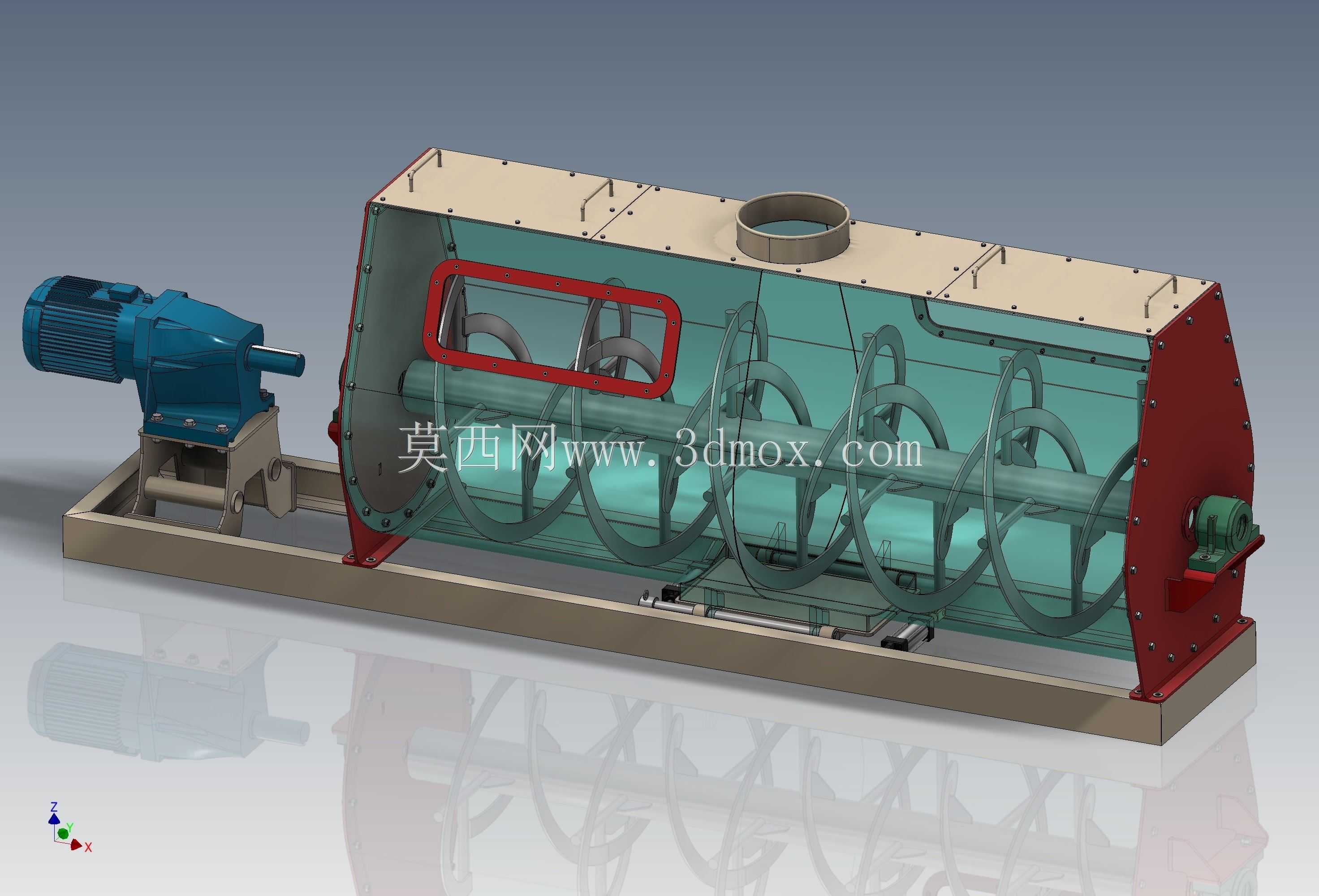

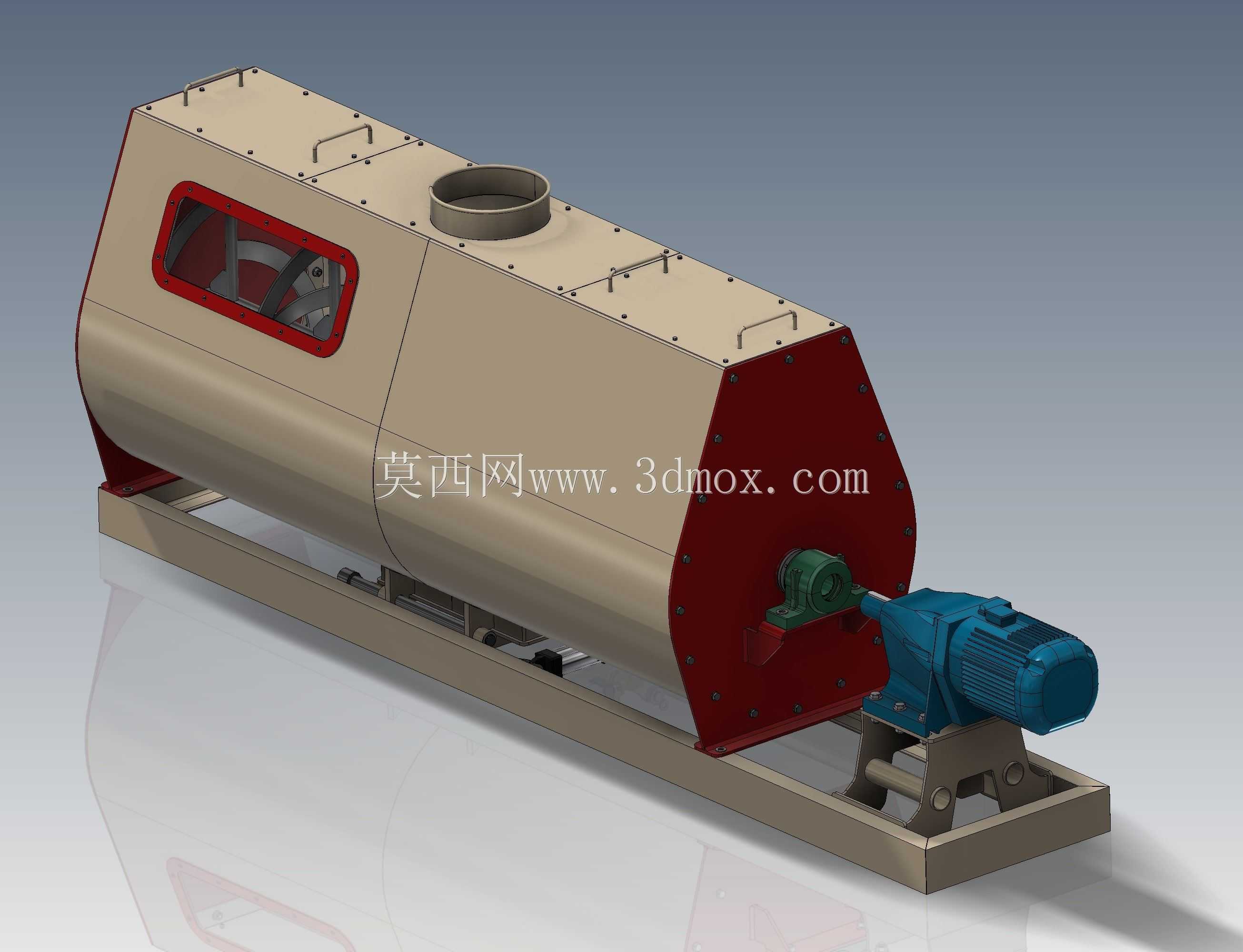

这款卧式螺带搅拌设备主要面向粉体、颗粒状物料的均匀混合作业场景，广泛应用于建材、化工、饲料、食品加工等行业的物料混配工序，可完成干性粉料、带少量湿度的颗粒物料的均质搅拌，避免物料混合过程中出现分层、结团的问题，保障后续生产工序的物料配比精度。设备整体采用卧式长筒形腔体结构，腔体上部设置圆形进料口，可对接上游投料设备完成连续上料，腔体端部配套驱动单元，通过传动结构带动腔体内的螺带搅拌轴运转，搅拌轴上布置内外双层反向螺带结构，运转过程中内层螺带将物料向腔体一端推送，外层螺带将物料向另一端推送，形成循环往复的物料流，同时螺带与腔体内壁保留合理间隙，既避免刮蹭腔壁造成设备磨损，又能带动腔壁附近的物料参与整体混合循环，杜绝搅拌死角。在设计过程中，腔体侧面开设透明观察窗与检修口，观察窗采用高强度透明材质搭配红色防护边框，可实时观察内部物料搅拌状态，检修口可在设备停机维护时快速打开，方便清理腔体内残留物料、检修搅拌部件；驱动端采用直连传动布局，电机与搅拌轴通过联轴器对接，减少传动环节的动力损耗，同时配套安装底座预留设备安装固定孔位，可直接固定在平整的生产车间地面，无需额外搭建复杂安装机架。设备整体外形为长条形卧式结构，安装边界需预留驱动端的电机检修空间、腔体端部的出料操作空间以及上部进料口的投料对接空间，腔体底部可配套出料阀门，搅拌完成后可快速完成整批物料的卸料作业。搅拌螺带采用连续螺旋曲面设计，运转过程中对物料的剪切作用力柔和，不会破坏颗粒物料的原有形态，同时双层螺带的结构设计可在较短的搅拌周期内完成高均匀度的物料混合，相比普通桨叶搅拌机混合效率提升明显，适配大批量连续生产的混料需求。设备的腔体端盖采用法兰密封结构，搭配密封件避免搅拌过程中粉体物料泄漏，适配有防尘要求的生产车间环境，整体机架采用型钢焊接成型，结构刚性充足，可承受满负载搅拌过程中的振动载荷，保障设备长期稳定运行。
