教学实训用立式工业搅拌设备结构设计

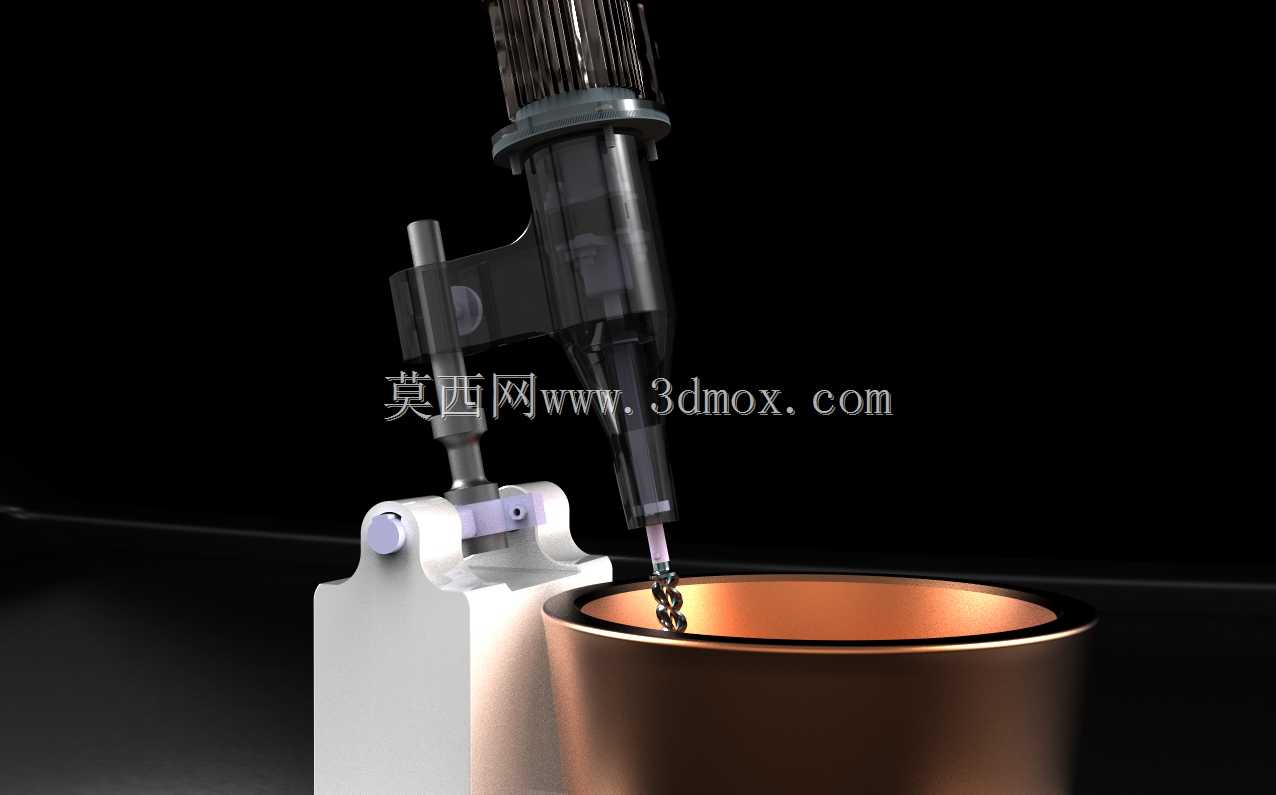

该搅拌设备主要面向院校实训教学、小型化工配方试验、小批量膏状与液固混合物料的分散搅拌场景，可覆盖实验室配方验证、教学演示操作、小批量试样制备等核心使用需求，能够完成低粘度流体到中等粘度膏状物料的均匀混合、分散浸润作业，适配教学场景下对搅拌设备结构认知、传动原理演示、搅拌作业流程模拟的多重需求。设备采用立式悬臂布局设计，核心搅拌执行端搭配高精度传动夹持结构，可根据不同搅拌物料的特性更换适配的搅拌桨头，实现从低转速高扭矩混合到高转速分散作业的切换，搅拌头的升降调节结构采用手动锁紧定位设计，可根据容器的实际高度灵活调整搅拌头的伸入深度，适配不同规格的圆柱形容器安装使用，避免搅拌过程中出现物料飞溅、搅拌死角等问题。设备的动力端采用集成式驱动模块布局，将动力输出、传动连接、转速调节结构整合在同一立式机架上，有效压缩了设备的整体占地空间，底座采用配重式方正结构设计，可保证搅拌作业过程中整机的稳定性，避免高速搅拌时出现设备晃动、偏移的问题。搅拌作业端与容器的对位采用居中定位设计，搅拌桨旋转轨迹与容器内壁保留均匀的安全间隙，既能够保证搅拌过程中物料形成稳定的循环流场，实现容器内上下层物料的充分交换混合，也能避免搅拌桨与容器内壁发生剐蹭干涉。设备的安装边界预留了充足的操作空间，正面无突出结构遮挡，方便实训操作时调整容器位置、观察搅拌状态、更换搅拌配件，侧面的调节手柄位置符合人体操作高度，无需额外垫高或俯身即可完成搅拌头升降、锁紧的全部操作。整体结构采用模块化拆分设计，驱动模块、夹持调节模块、搅拌执行模块、支撑底座模块均可独立拆分，既方便教学过程中拆解演示各部件的结构原理，也便于后期的部件维护与配件更换，设备的外露传动部件均设置了安全防护结构，避免实训操作过程中发生机械卷入风险，兼顾了教学演示的直观性与实际操作的安全性。搅拌容器采用敞口圆柱型设计，内壁光滑无死角，既方便搅拌完成后的物料倾倒与容器清洁，也能够配合不同转速的搅拌作业形成稳定的物料流场，保证物料混合的均匀度，可满足教学场景下多种典型搅拌工艺的演示与实操需求。
