高精度直齿锥齿轮传动组件结构设计

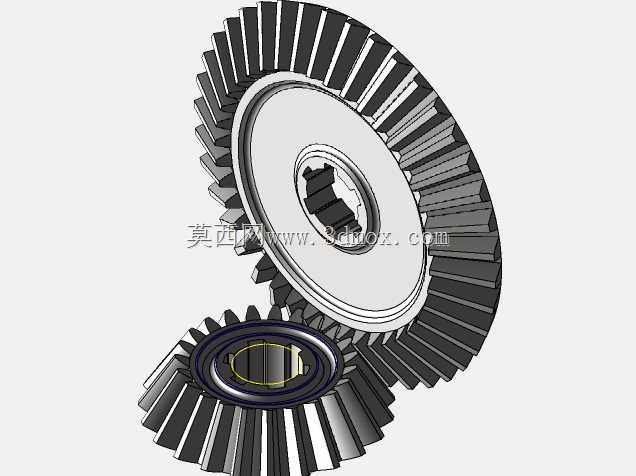

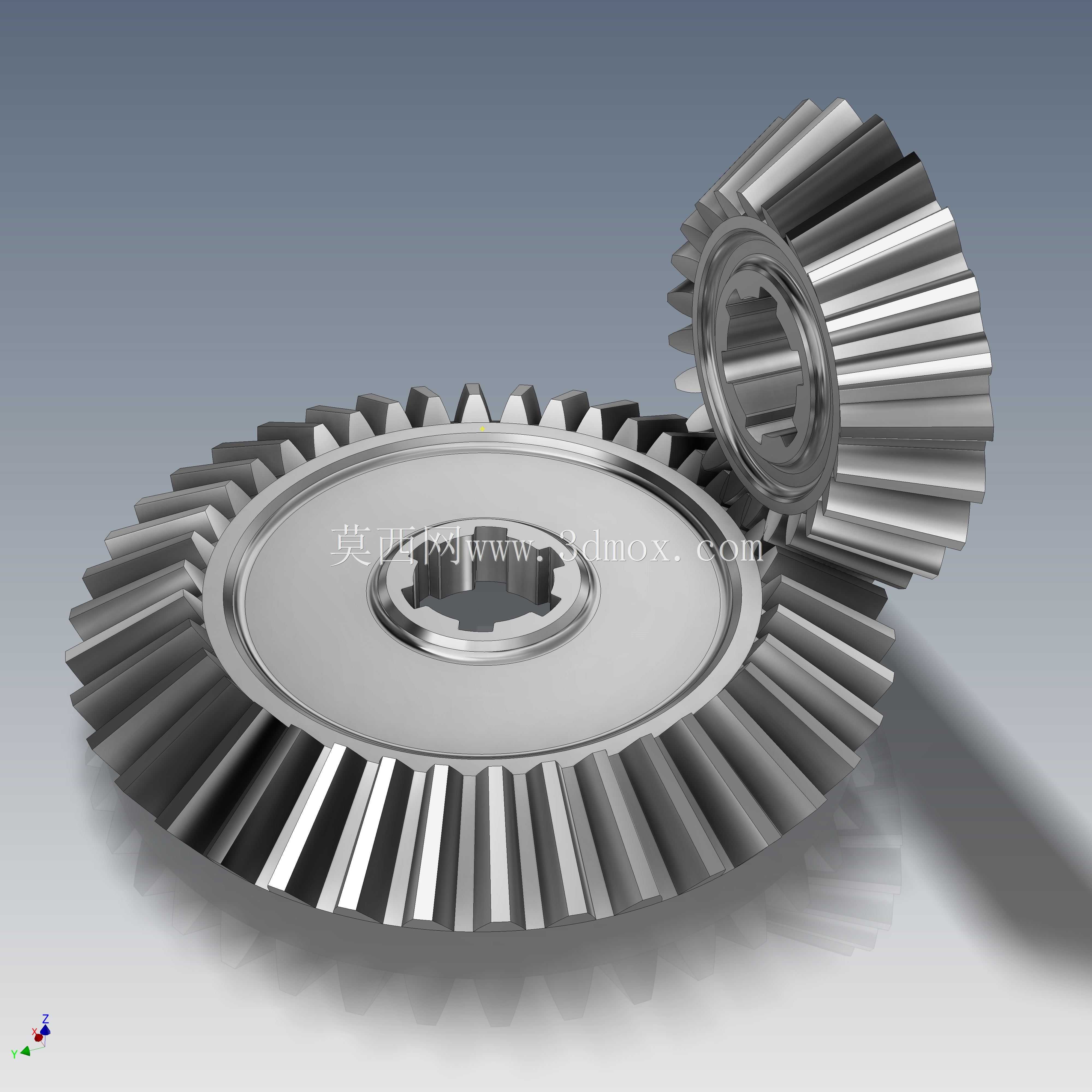

这套锥齿轮传动组件主要应用于相交轴间的动力传递场景，常见于机床主轴传动箱、汽车差速器、农业机械动力分配机构、轻工设备换向传动单元中，能够在两轴轴线呈90度相交的安装工况下，稳定完成旋转运动与扭矩的换向传输，适配需要改变动力传递方向的机械结构布局。从功能特性来看，该组锥齿轮采用直齿齿形设计，啮合过程中齿面接触为线接触形式，相比螺旋锥齿轮加工难度更低，装配调整便捷，传动效率可达98%以上，能够在中低速、中等载荷的工况下长期稳定运行，齿部经过等强度设计，齿根过渡圆角做了应力缓释处理，可有效降低交变载荷下的齿根断裂风险，轮齿啮合间隙控制在合理区间，既能够避免传动卡滞，也可减少反向传动的空程误差，满足常规机械设备的传动精度要求。在设计思路上，该组件首先围绕相交轴传动的核心需求，确定节锥角参数匹配传动比要求，大轮与小轮的节锥顶点重合于两轴交点，保证啮合过程中齿面能够实现全齿长贴合；齿顶高与齿根高按照标准直齿锥齿轮参数体系设计，保证齿顶间隙均匀，避免啮合过程中出现齿顶干涉；轮毂部分设计有内花键结构，可直接与对应规格的花键轴配合装配，无需额外加装键连接部件，既提升了扭矩传递的可靠性，也缩小了装配所需的轴向空间；轮辐部分采用等强度薄辐板设计，在保证整体结构刚度满足载荷要求的前提下，尽可能降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应速度。从外形尺寸与安装边界来看，大端齿顶圆直径适配常规中小型传动箱的安装空间，轮毂轴向长度经过优化，装配后不会与箱体内壁或相邻传动部件发生干涉，齿轮背锥面设计为垂直于轴线的定位端面，可与轴承内圈或轴肩直接贴合实现轴向定位，安装时只需保证两轴轴线交点与齿轮节锥顶点重合，调整好齿侧啮合间隙即可完成装配，无需复杂的位置调整工序。该锥齿轮组件可适配多类通用机械设备的传动需求，既可以作为独立的换向传动单元使用，也能够集成到多级传动系统中作为换向级使用，齿面可根据实际载荷需求选择表面淬火、渗碳等热处理工艺，进一步提升齿面耐磨性与接触疲劳强度，延长部件的整体使用寿命。
