车辆传动系统差速齿轮箱结构设计

项目分类:3D模型 发布时间:2021-06-14 ID:206271
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计

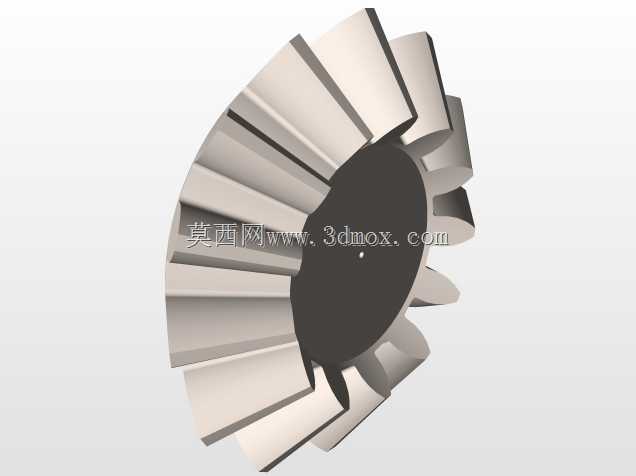

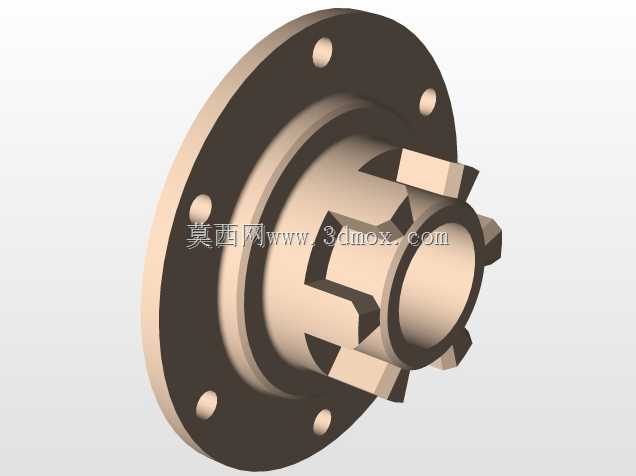

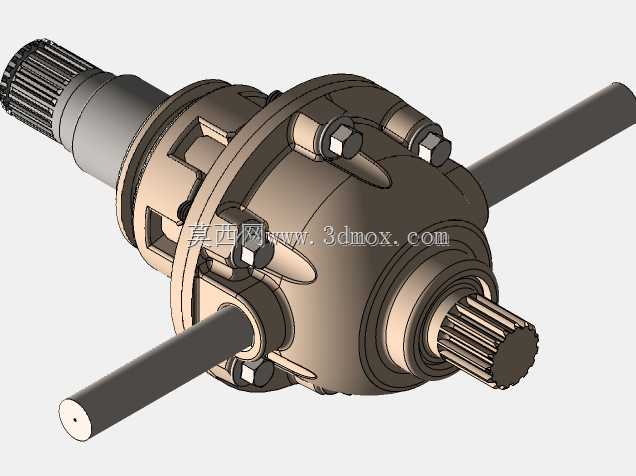

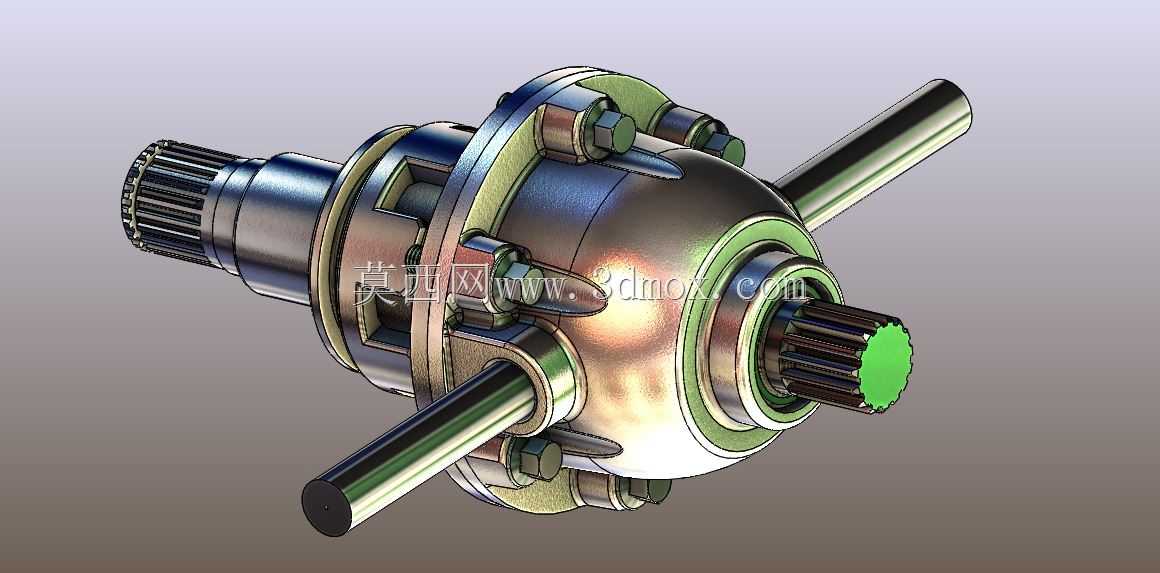

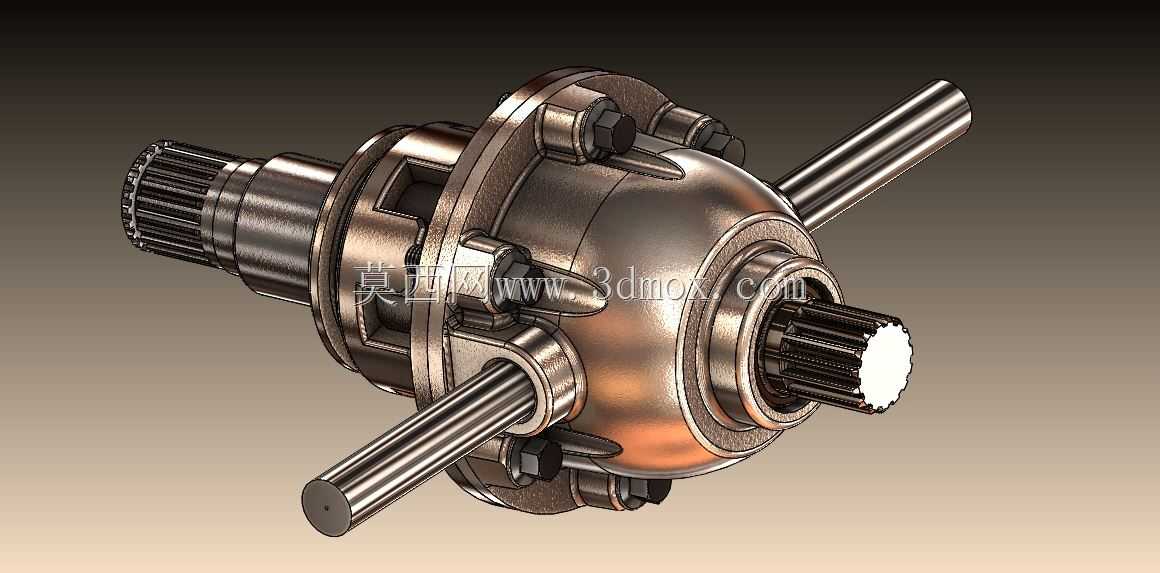

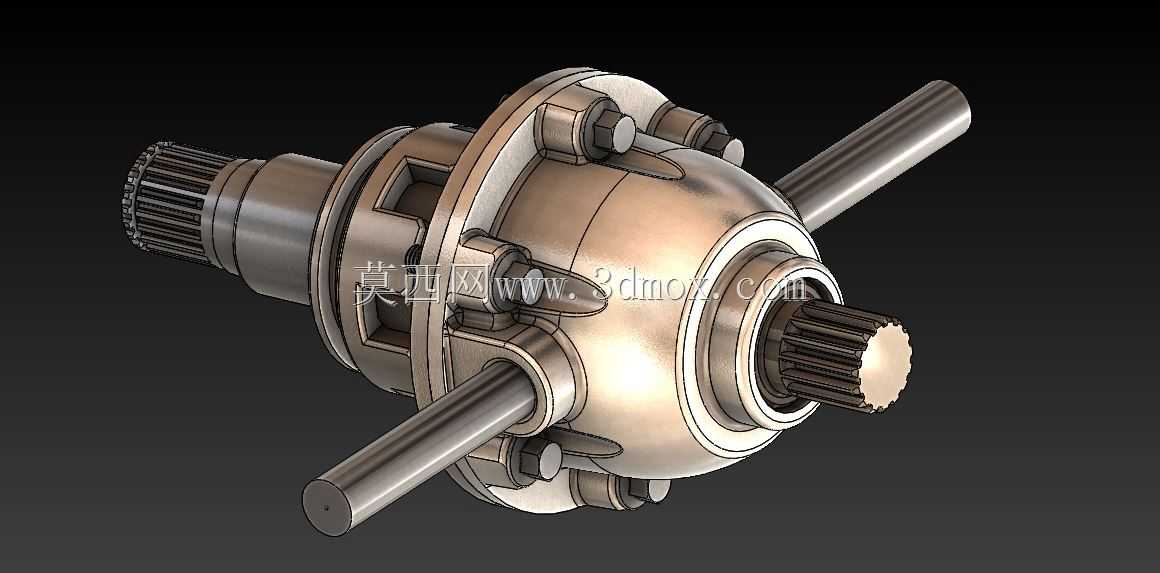

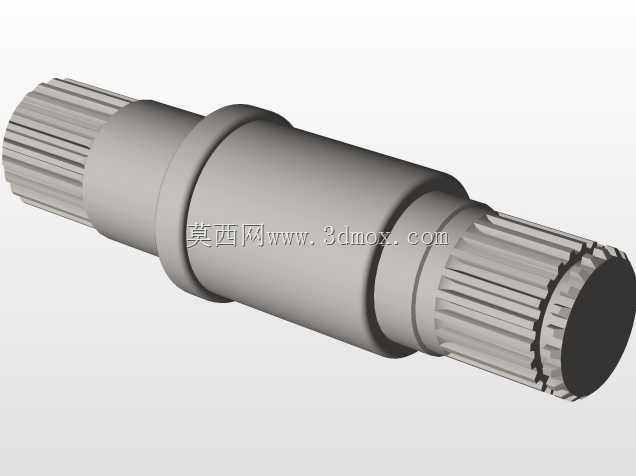

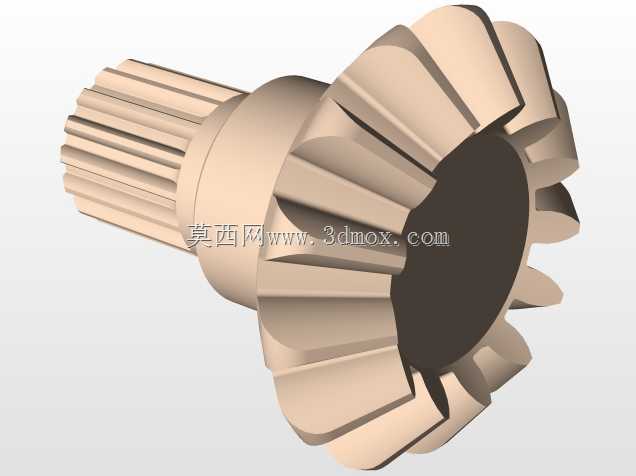

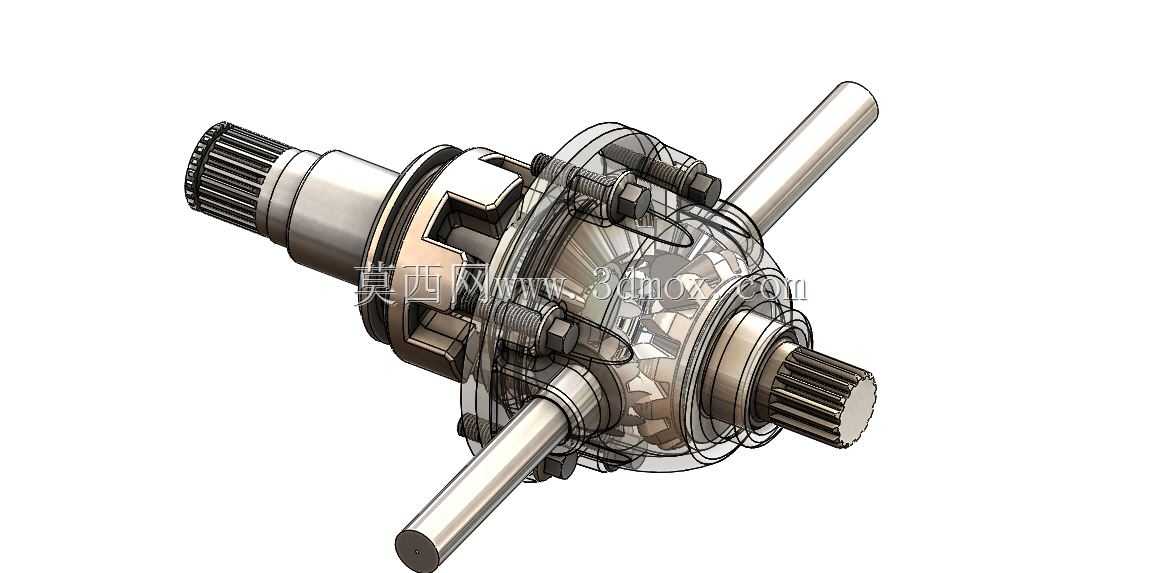

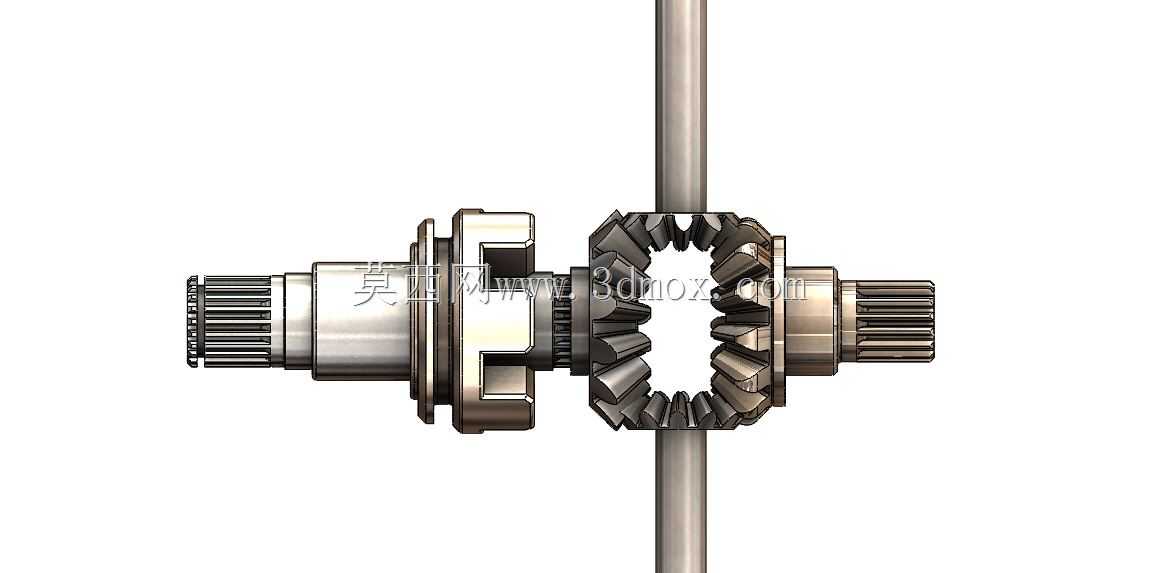

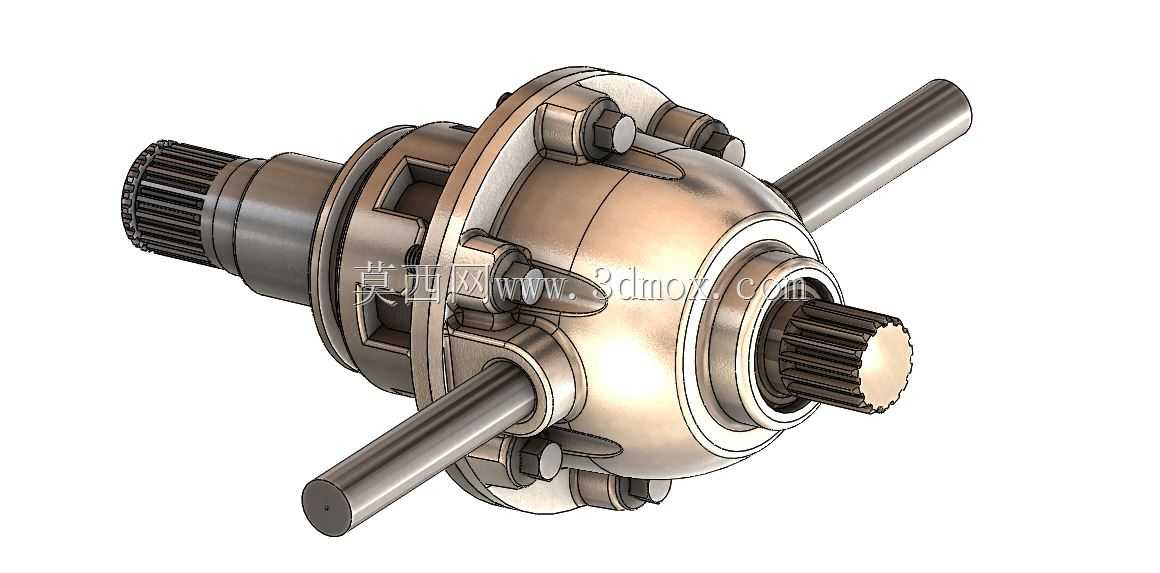

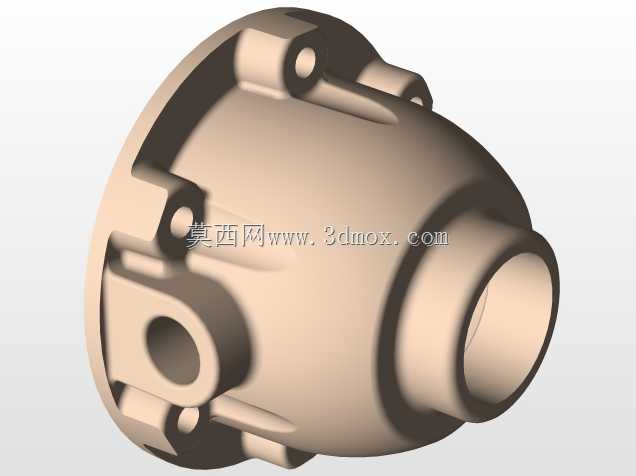

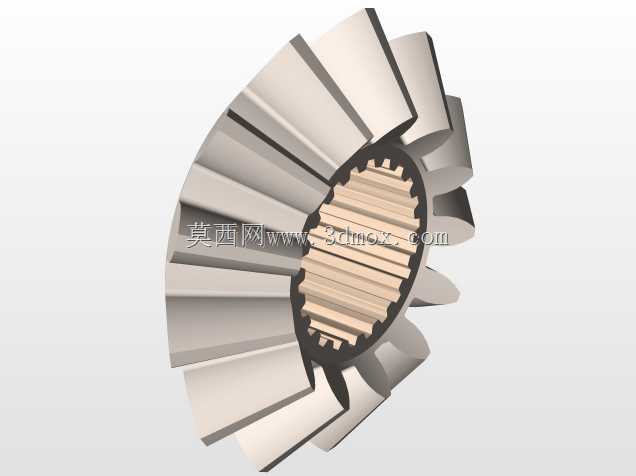

差速齿轮箱是乘用车辆、商用车辆以及部分非道路工程行走机械传动系统中的核心功能部件,主要安装在车辆驱动桥的动力输出端位置,承担着将输入动力分流至两侧驱动轮、同时允许两侧驱动轮以不同转速转动的核心作用,能够有效解决车辆转弯、行驶在不平路面时两侧车轮滚动距离不一致带来的滑动磨损问题,保障车辆行驶过程中的轮胎抓地力稳定,减少传动系统的额外应力负载,提升车辆行驶的操控稳定性与轮胎使用寿命。该差速齿轮箱采用对称式壳体结构设计,整体以球型主壳体作为核心承载基体,两侧对称伸出半轴安装轴段,输入端设置花键连接轴段用于对接主减速器的动力输出,内部集成行星齿轮、半轴齿轮、十字行星轴等核心传动零件,壳体外部设置多组均匀分布的紧固螺栓位,用于实现差速器壳体的合模锁紧,同时预留有轴承安装位,能够适配驱动桥壳体内的支撑轴承安装需求。在设计思路上,该结构优先保障动力传递的同轴度与受力均匀性,所有齿轮啮合位置的中心距严格按照传动比参数匹配,壳体的壁厚分布经过受力优化,在齿轮啮合的承载区域适当增加壁厚提升结构强度,在非承载区域做轻量化的壁厚减薄处理,在保障整体结构刚性满足大扭矩传递需求的前提下,尽可能降低部件自身重量,减少传动系统的转动惯量。从安装边界来看,该差速齿轮箱的输入端花键参数、两侧半轴的轴径尺寸、壳体最大外圆直径、轴承安装位的轴肩尺寸都严格匹配常规前驱、后驱车型驱动桥的安装空间要求,不需要对原有桥壳结构做额外修改即可实现适配替换,整体结构的润滑通道设计合理,能够依托桥壳内的齿轮油飞溅实现所有啮合齿轮、转动接触面的充分润滑,避免高速运转过程中出现干磨烧蚀的问题。在实际应用场景中,该结构不仅可以应用于常规的燃油车辆驱动桥,也可适配电动车辆的电驱动桥集成设计,能够根据不同车型的扭矩输出需求调整内部齿轮的模数与齿宽参数,满足从微型代步车到轻型商用车的不同动力传递需求,整体结构运转平稳,差速动作响应灵敏,能够在车辆急加速、急转弯、颠簸路面行驶等复杂工况下稳定传递动力,避免单侧车轮打滑时出现的动力完全流失问题,保障车辆在复杂路况下的通过能力。
