小型植物油加工生产线成套设备布局

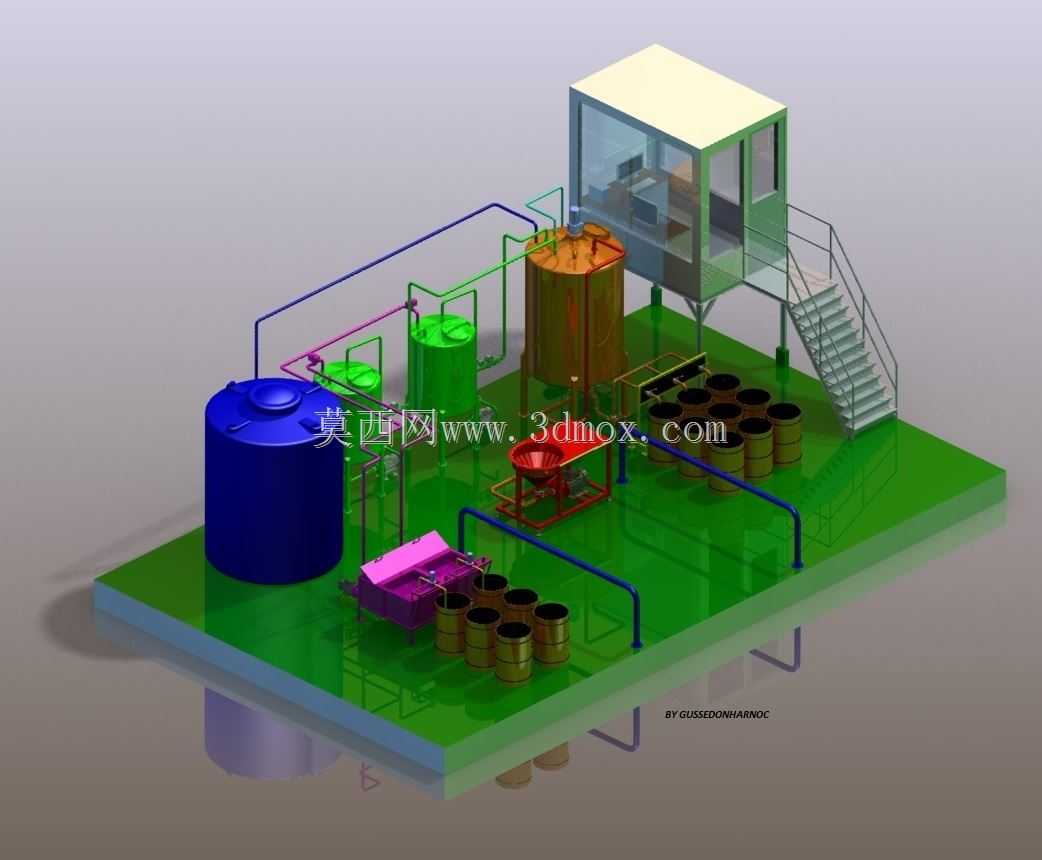

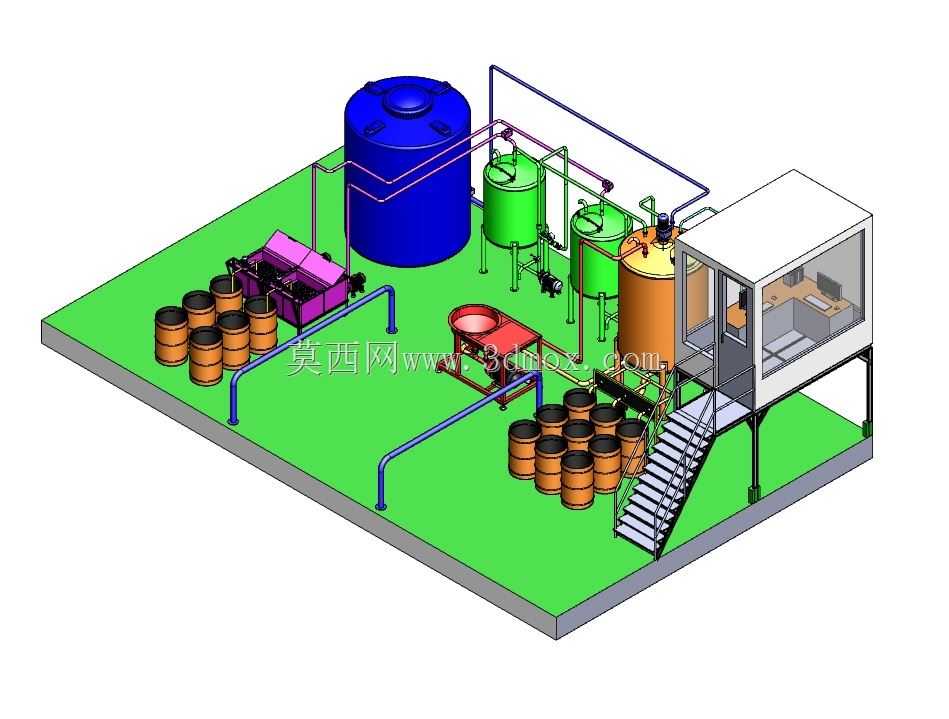

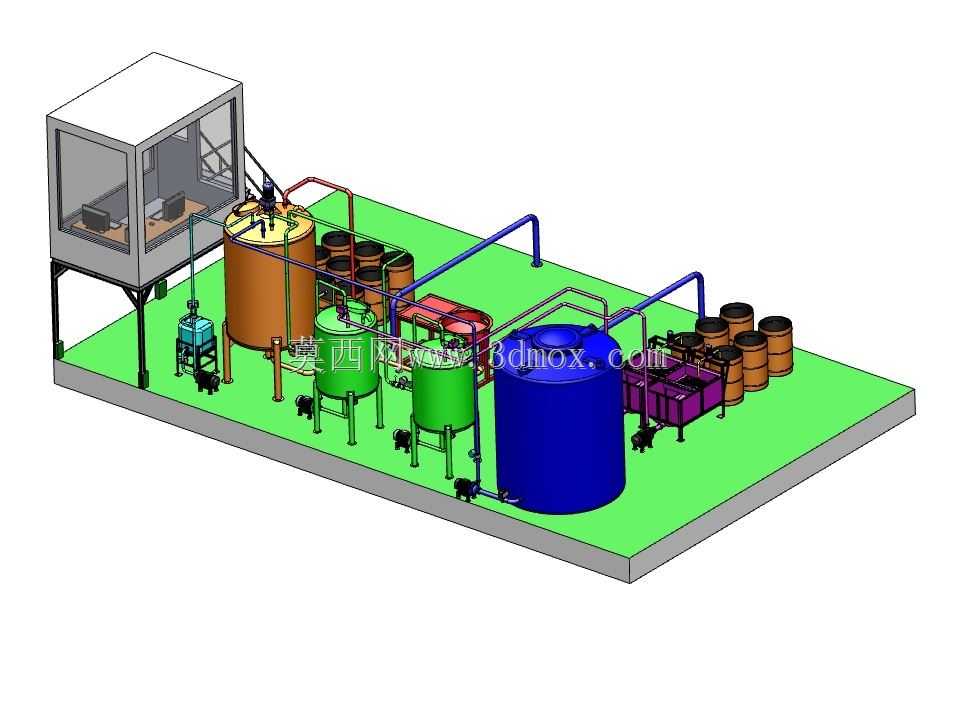

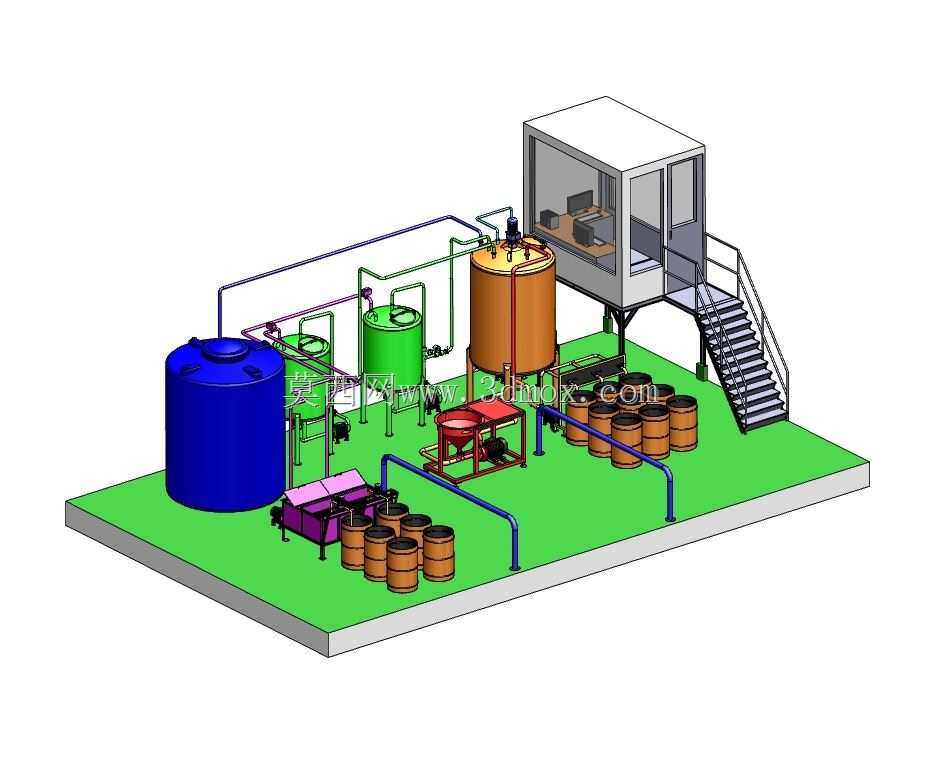

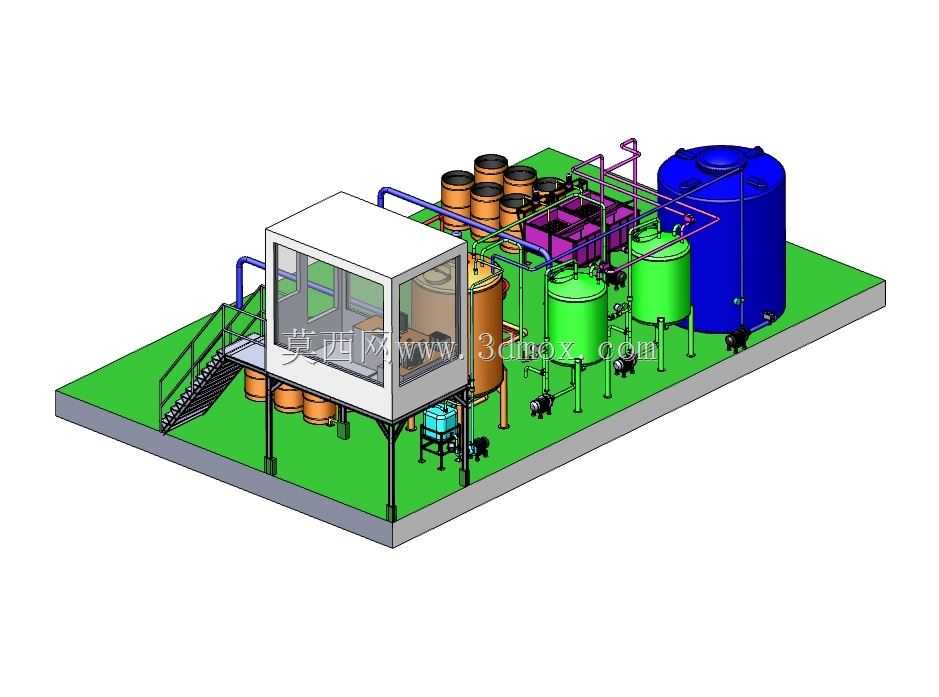

这套小型植物油加工成套设备，主要面向村镇级油料加工作坊、小型粮油加工企业的日常生产场景，适配菜籽油、花生油、大豆油等常见植物油的小规模批量加工需求，可完成从毛油暂存、混合调配、中转储存到成品分装前的全流程工序衔接，无需额外搭配大型成套炼油设备即可满足日产数吨成品植物油的生产要求，适合产地就近加工、减少原料长途运输损耗的小型生产场景。整套设备采用模块化集成布局设计，将各功能单元整合在统一的安装基座上，基座采用防滑耐腐蚀的绿色地坪设计，整体安装边界紧凑，无需大面积厂房空间，普通层高的民用加工厂房即可完成布设，设备进场后仅需对接外部进料、出料管路与供电接口即可快速投产，大幅降低小型加工主体的建厂投入成本。设备核心功能单元包含多组不同规格的储料罐体，其中蓝色大型立式储罐主要用于毛油原料的暂存，可承接压榨工序输出的毛油进行静置沉淀；绿色罐体承担中转缓冲与辅料暂存功能，可储存调配用的添加剂或中间工序油料；棕色大型罐体为核心混合调配单元，配套搅拌与温控组件，可完成毛油的脱胶、脱酸等基础精炼调配工序，罐体间通过不同颜色的工业管道完成物料输送，不同色标管路分别对应油料输送、辅料添加、排空清理等不同功能，便于日常运维时快速识别管路走向。设备配套的操作控制室采用高架式设计，通过钢制楼梯与生产区域连通，控制室内可布设整套生产控制工位，操作人员可在室内完成各罐体阀门、输送泵的启停控制，同时可直观俯瞰整个生产区域的运行状态，及时排查管路跑冒滴漏、罐体液位异常等问题。生产区域还配套了多组成品暂存桶位、油料预处理与输送单元，可完成调配后成品油的临时中转，衔接后续分装工序。整套设备的管路布局充分考虑流体输送阻力与清理便利性，所有管路转角均采用大半径弯头设计，减少油料残留与输送堵塞风险，罐体支腿采用标准化型钢焊接制作，高度适配日常巡检与阀门操作需求，操作平台的护栏、楼梯踏步均符合工业生产安全防护要求，整套布局既满足小型生产的产能需求，又兼顾了操作安全性与运维便捷性，无需复杂的自动化改造即可适配人工辅助操作的小型加工生产模式。
