4000升CIP清洗工艺炭浆罐体成套设备

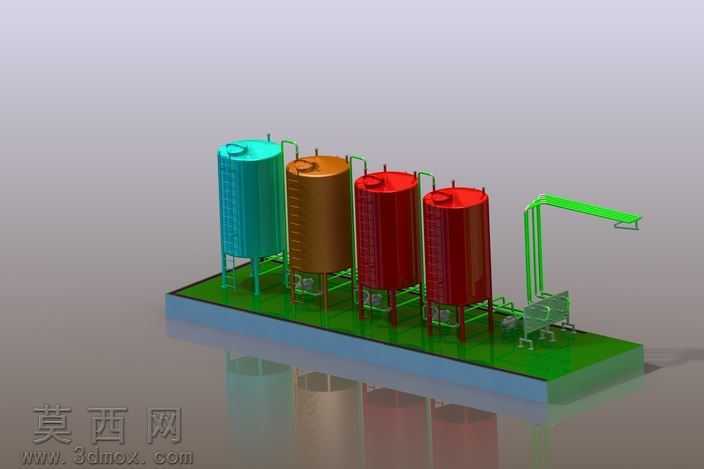

本作品为炭浆厂配套的4000升规格CIP清洗工艺成套罐体装置三维模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循工业设备实际设计规范，对每一处结构细节都做了1:1比例还原。模型主体包含四台立式圆柱形储液罐体，从左至右分别做了差异化的外观材质区分，青蓝色罐体、棕褐色罐体、两台红色罐体分别对应清洗工艺中不同功能的储液单元，每台罐体均配套了支腿式支撑结构、顶部人孔、侧边液位检测接口、底部出料与排污接口，罐体顶部还设置了工艺管线连接口与安全防护结构。罐体之间通过标准化工业管线完成连通，管线的弯头、法兰连接、阀门安装位都做了精细化建模，还原了现场管路排布的实际走向。模型右侧配套了绿色的悬臂式输送结构，从罐体区域延伸至操作工位，下方设置了操作平台与接料装置，整体设备安装在一体化的钢制底座平台上，底座做了防滑台面与边缘围挡结构设计。渲染阶段采用了写实工业材质方案，金属罐体分别赋予了对应颜色的工业漆材质，还原漆面的哑光金属质感，管线部分采用亮面工程塑料与镀锌钢材材质区分，底座平台采用防滑花纹钢板材质，地面添加了反射效果模拟车间光洁地面的视觉表现，整体渲染光影柔和，清晰展现设备各部分的结构层次与空间布局。设计思路围绕炭浆生产环节的CIP在线清洗工艺需求展开，四罐布局可分别存储碱液、酸液、清洗水、回收液等不同清洗介质，通过管线阀门切换实现不同清洗流程的介质输送，悬臂结构可完成清洗后物料或清洗头的工位输送，整套模型结构完整，装配关系清晰，可用于工艺方案展示、设备布局规划、生产培训演示等场景，建模过程中对罐体的容积参数做了校验，确保单罐有效容积达到4000升的设计要求，支撑结构的强度布局也符合重型工业罐体的承重设计规范，没有出现结构干涉或比例失真的问题。
