倾斜上料带式输送设备结构设计

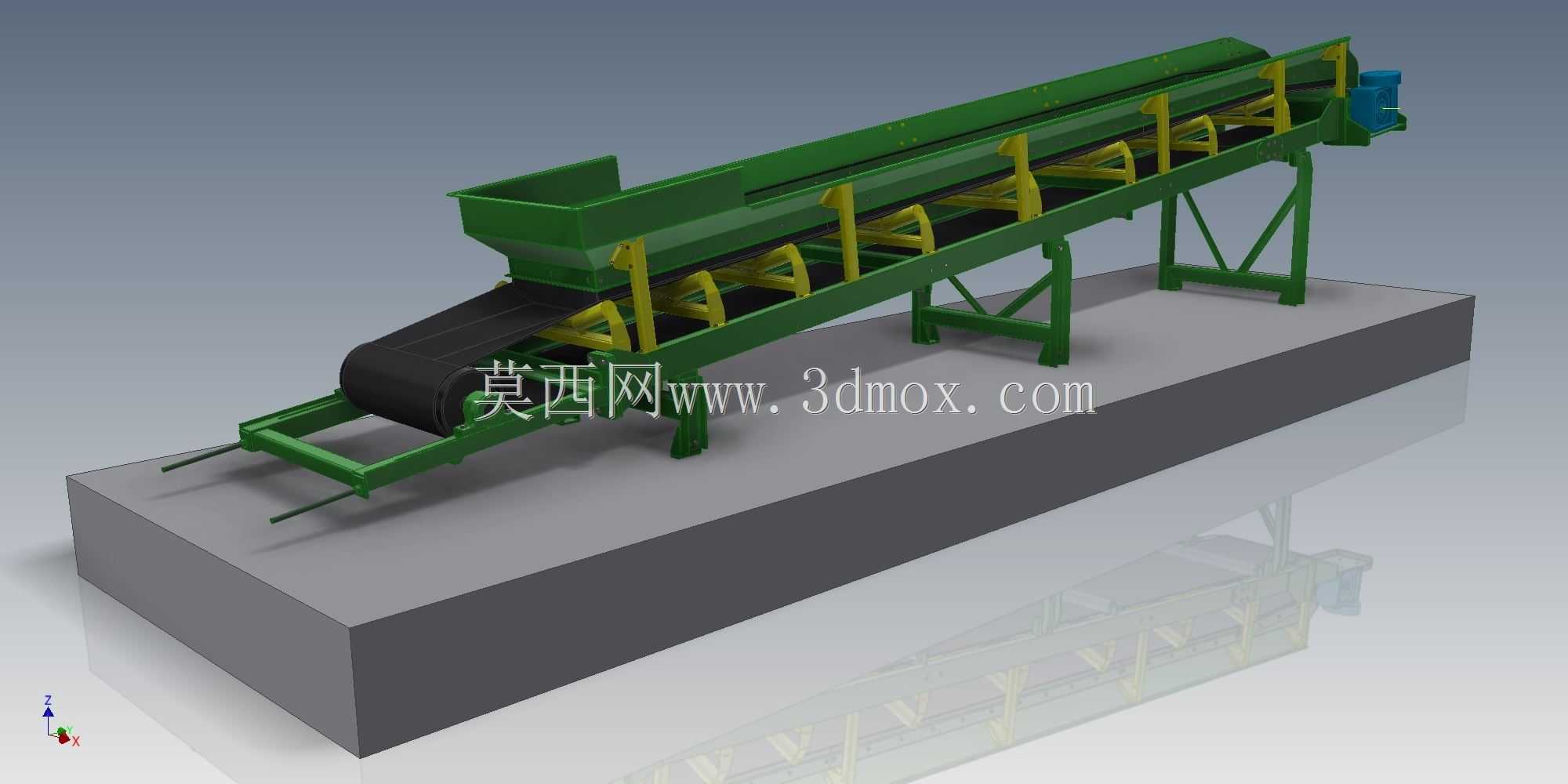

这款倾斜布置的带式输送设备，主要面向散状、颗粒状及小块状物料的连续上料转运场景，常见于矿山选矿生产线的原矿给料、粮食加工车间的原料转运、建材生产环节的砂石输送、化工行业的散料投料工位，可衔接破碎设备、筛分设备、料仓投料口等上下游生产节点，替代传统人工搬运或间歇式提升设备，实现生产流程中物料的连续化、稳定化输送，大幅降低生产环节的人工转运强度，减少物料洒落损耗。设备整体采用倾斜向上的布置形式，入料端设置加宽加深的受料斗，可承接上游设备卸料或人工投料的物料，避免物料在受料环节洒落外溢；输送段采用槽型托辊组支撑输送带，让输送带形成内凹的槽型截面，可有效增大物料承载容积，同时防止散状物料在倾斜输送过程中沿带面下滑，适配一定倾角的物料提升输送需求；机架采用型钢焊接成型的桁架式结构，横向与纵向支撑筋板做了加强设计，既保证整体结构的刚性，避免设备长周期运行出现机架晃动变形，又合理控制了整体自重，降低设备安装的基础承重要求。驱动端布置在设备高位的头部位置，配套驱动装置为输送带提供运行动力，头部位置设置改向滚筒与清扫组件，可及时刮除输送带表面粘附的细碎物料，避免带料回程造成的设备积料与磨损；尾部设置张紧调节结构，可根据输送带的运行磨损情况调整张紧度，保证输送带与滚筒之间的足够摩擦力，避免运行过程中出现打滑跑偏问题。设备两侧设置了防护栏与输送带侧边挡边，可防止物料从输送带两侧洒落，同时避免运行过程中杂物卷入输送机构；底部支撑腿设置了安装固定板，可通过膨胀螺栓与地面基础固定，适配车间室内、室外料场等不同安装场景，安装时需根据上下游设备的衔接高度调整支撑腿的固定位置，保证入料端与出料端的高度差匹配生产流程的衔接要求，预留足够的设备检修与维护操作空间，设备运行过程中可根据输送物料的特性、输送量需求调整运行带速，适配不同生产节拍的输送要求。
