长距离槽式螺旋输送设备三维设计

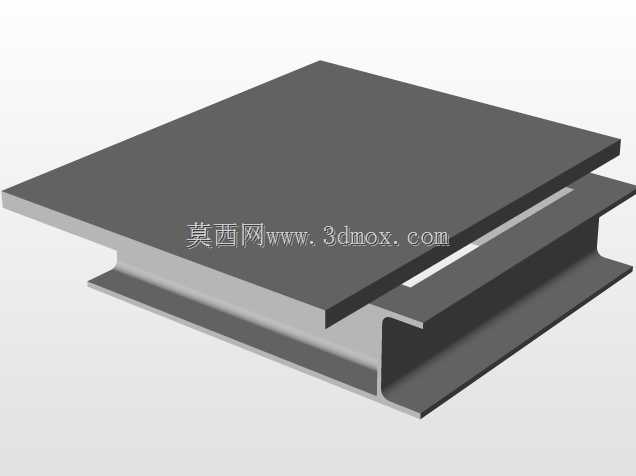

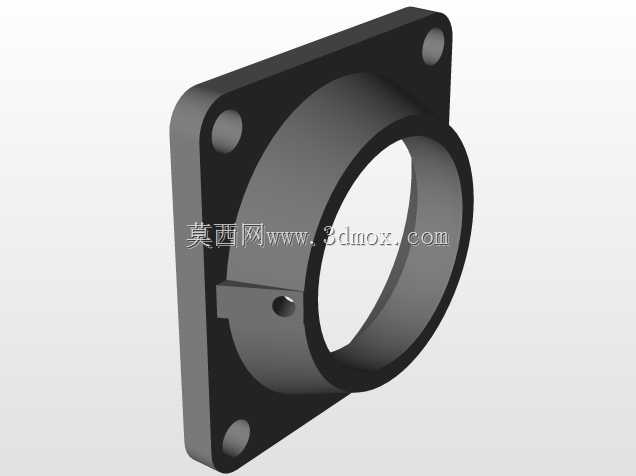

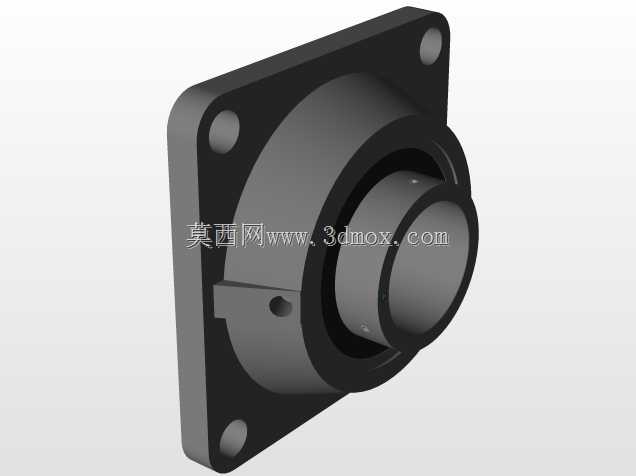

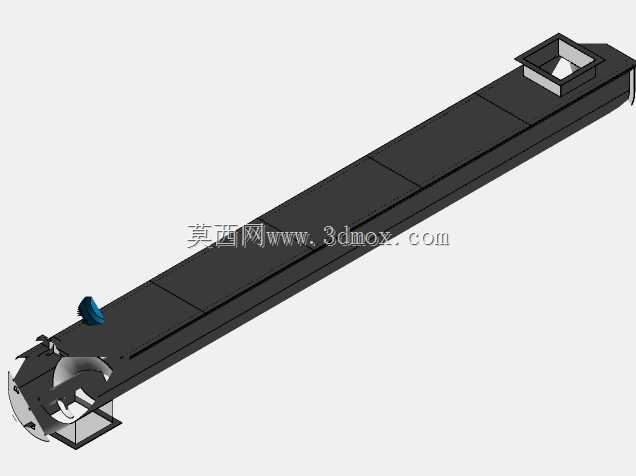

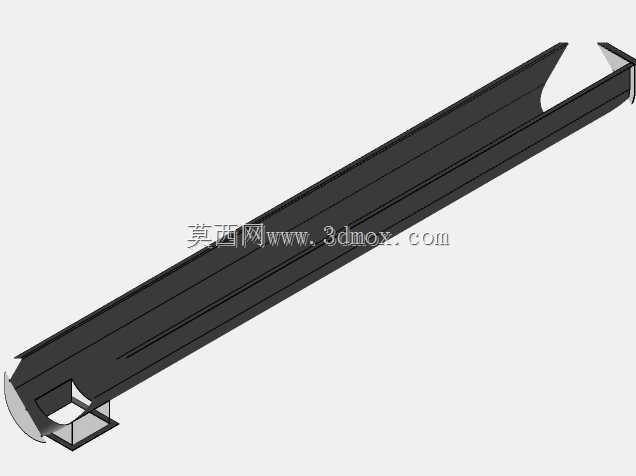

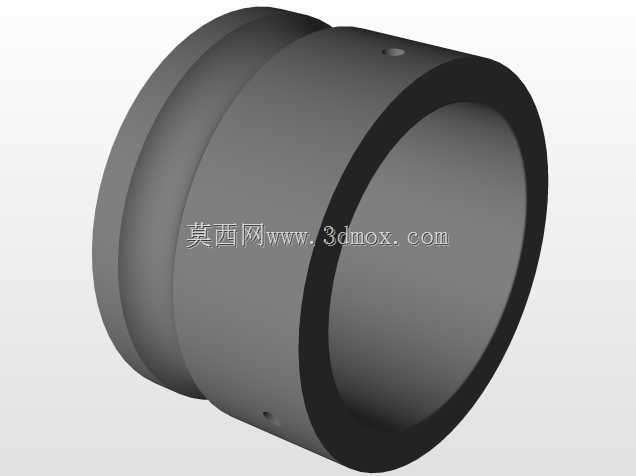

这款长距离槽式螺旋输送设备，主要面向散状物料的密闭连续转运场景设计，可广泛应用于粮食加工、建材生产、矿山选矿、化工粉料处理、污水处理厂污泥输送等多个工业领域，能够在水平或小倾角的安装工况下，完成粉状、颗粒状、小块状物料的平稳输送，有效避免开放式输送过程中产生的物料撒漏、粉尘外溢问题，适配车间内部不同工位间的物料流转需求，也可作为生产设备的进料、出料衔接装置，打通生产流程中的物料转运链路。设备整体采用长条形封闭槽体结构，顶部设置方形进料口，可直接对接上游料仓、卸料装置的出料端，物料进入槽体后，由内部旋转的螺旋叶片推动物料沿着槽体轴向向前移动，末端设置对应出料口，可直接衔接下游提升、筛分、加工设备的进料端，全程密闭的结构设计既能够减少物料在输送过程中的损耗，也能避免易扬尘物料对车间环境造成污染，对于有一定湿度、粘性的散料，也能通过螺旋叶片的持续推送避免物料架桥、堵料问题。在设计思路上，这款设备优先考虑了长距离输送的结构稳定性，槽体采用分段式拼接结构，既方便生产加工与运输进场，也可根据现场实际输送距离灵活调整拼接长度，适配不同厂房的布局需求；内部螺旋轴采用中间分段支撑的结构，避免长轴运转过程中出现挠曲变形、叶片刮蹭槽体内壁的问题，保障设备长时间连续运转的可靠性；槽体上盖采用可拆分的盖板设计，日常检修、清理残留物料时无需整体拆解设备，大幅降低后期维护的工作量。从安装边界来看，这款设备的螺杆直径为458mm，对应槽体宽度、高度均围绕螺杆尺寸做了合理预留，设备整体宽度控制在合理范围内，对车间安装空间的横向尺寸要求较低，可沿着车间墙面、设备间隙布置，充分利用厂房内的狭窄空间；设备底部预留了标准安装支座位置，可直接固定在混凝土基础或钢制支架上，安装时只需调整好水平度、对接好进出料口的法兰即可完成装配，无需复杂的现场改制；设备的进料口、出料口均采用标准方形法兰接口，可与市面上常见的料仓、溜管、加工设备接口直接匹配，减少现场适配的加工工作量。在功能特性上，这款设备可通过调整螺旋轴的转速来适配不同物料的输送需求，对于流动性好的谷物、塑料颗粒等物料可采用较高转速提升输送效率，对于易破碎的颗粒物料、有一定粘性的污泥等物料则可采用较低转速，避免物料被过度挤压破碎或粘附在叶片与槽壁上；槽体端部采用密封式轴承座设计，搭配可靠的密封结构，避免细粉料进入轴承造成磨损，延长核心部件的使用寿命，同时也能防止物料从端部轴接位置泄漏。
