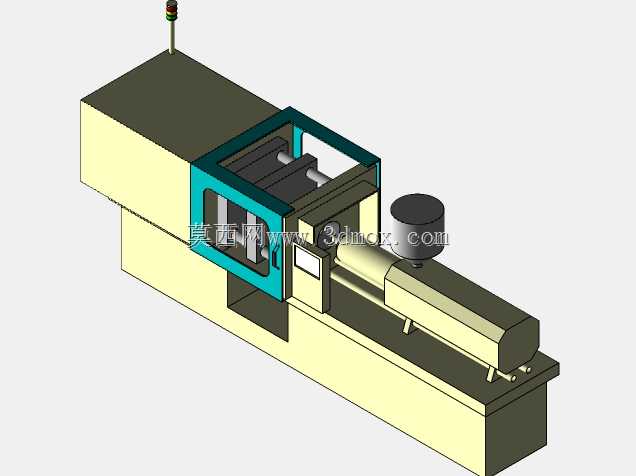

卧式普通注塑机三维结构设计

该设备为卧式布局的通用型塑料注射成型设备，广泛应用于日用塑料制品、汽车内饰件、电子外壳、家电配件等批量塑胶制品的生产场景，是塑胶加工领域应用覆盖范围最广的成型设备之一，可适配绝大多数热塑性塑料的成型加工需求，适配从几克到数百克重量的中小型塑胶制品生产。设备整体采用卧式直线排布结构，将合模单元与注射单元沿同一水平轴线布置，这种布局能够有效降低设备整体重心，提升运行过程中的稳定性，同时方便操作人员取件、更换模具以及日常维护作业，适配车间常规平面布局的安装需求，无需额外搭建高位操作平台。设备主体分为合模机构、注射塑化机构、机身机架、操作控制单元、状态警示组件几个核心部分：合模区域设置了带透明观察窗的安全防护门，既能够在合模、射胶过程中阻隔人员误入危险区域，也方便操作人员实时观察模腔内的成型状态，合模机构内置的锁模结构可提供足够的锁模力，避免射胶过程中模具涨开产生飞边缺陷；注射单元配置了立式料斗与水平布置的料筒螺杆组件，原料从料斗进入料筒后，经过螺杆的剪切、加热圈的加热完成塑化过程，随后在螺杆的高压推动下将熔融塑料注入闭合的模具型腔中，经过保压、冷却阶段后即可开模取出成型制品。设计过程中充分考虑了设备的安装边界与操作空间预留：设备底部为整体式焊接机架，作为所有功能单元的安装承载基础，机架底部预留了水平调节脚座的安装位置，可适配不同平整度的车间地面安装；机身侧面预留了操作面板的安装位，所有控制按钮、参数显示屏均布置在操作人员站立即可轻松操作的高度区域；设备顶部的三色警示灯可直观反馈设备运行、故障、待机等不同工作状态，方便车间管理人员快速掌握设备运行情况。整体结构设计兼顾了运行稳定性、操作便捷性与维护便利性，各功能模块的排布紧凑合理，在保证设备结构强度的前提下尽可能压缩了无效占地空间，能够适配中小型塑胶加工车间的生产线布局需求，可单独作为独立成型工位使用，也可接入自动化生产线配合机械手实现无人化取件作业。
