手动摆臂式小型冲压冲孔设备结构设计

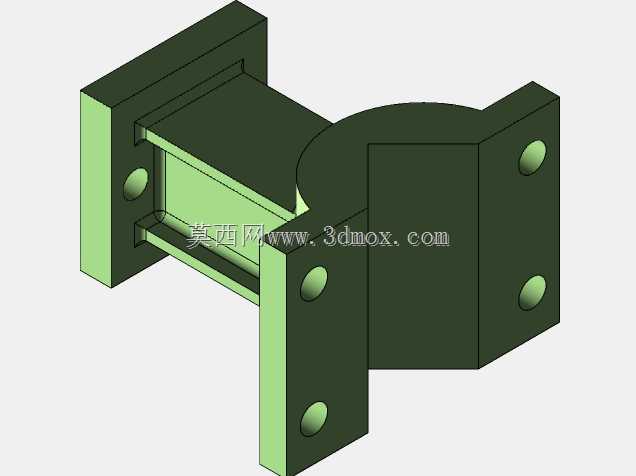

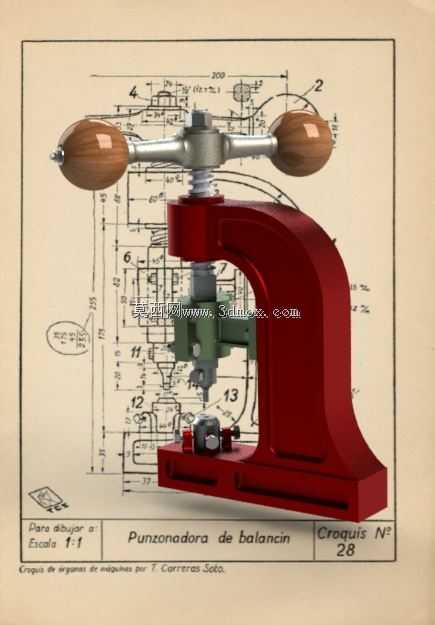

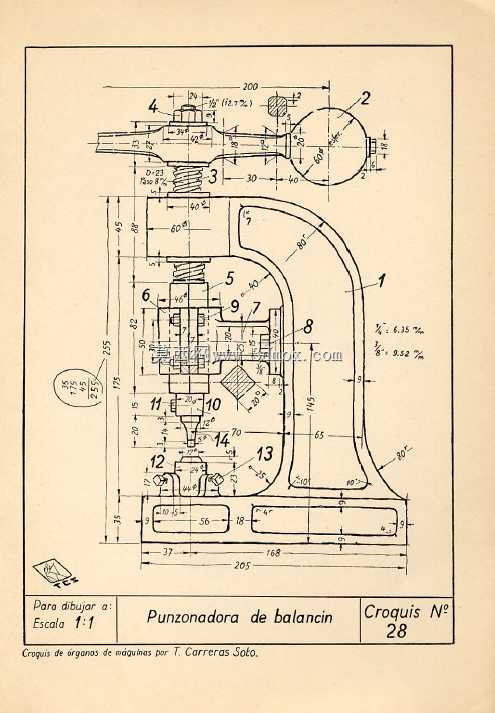

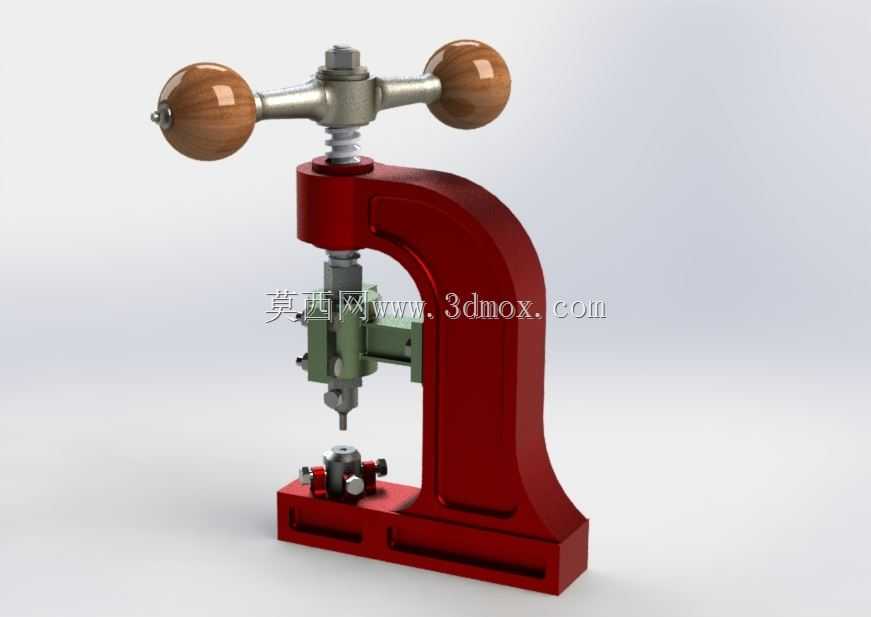

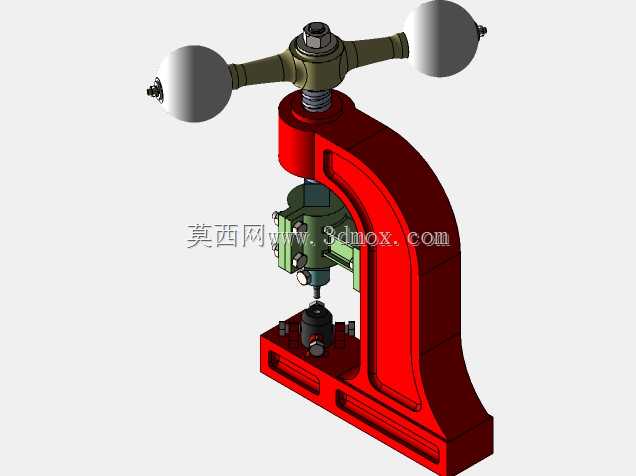

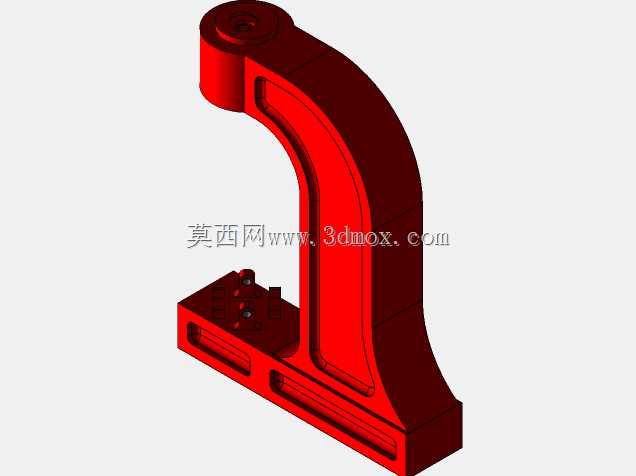

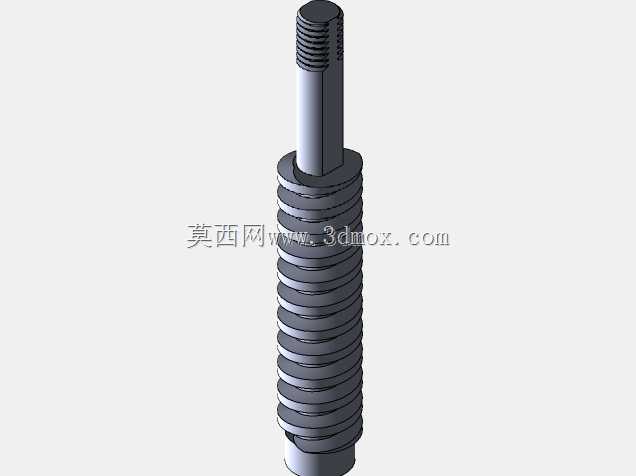

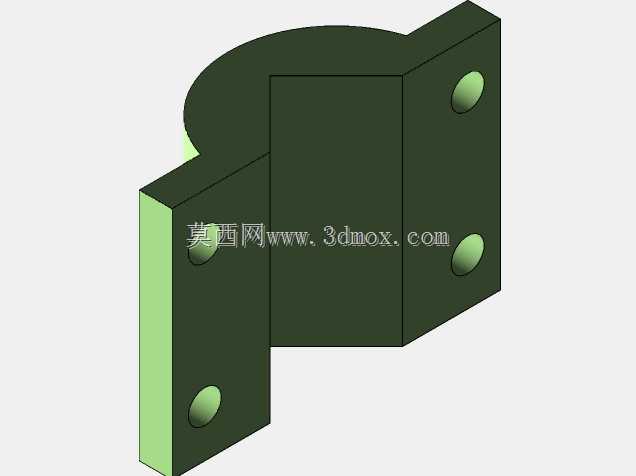

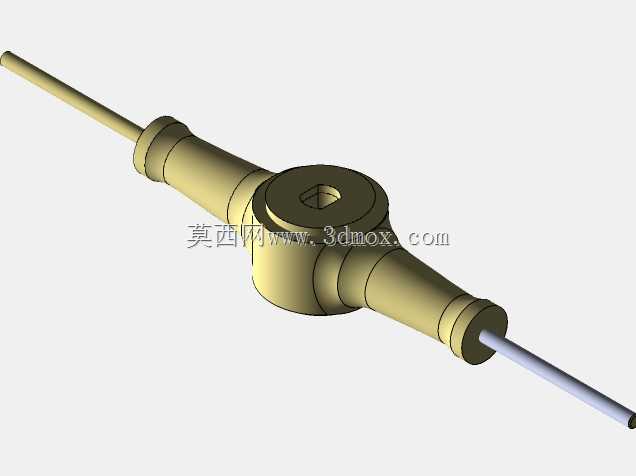

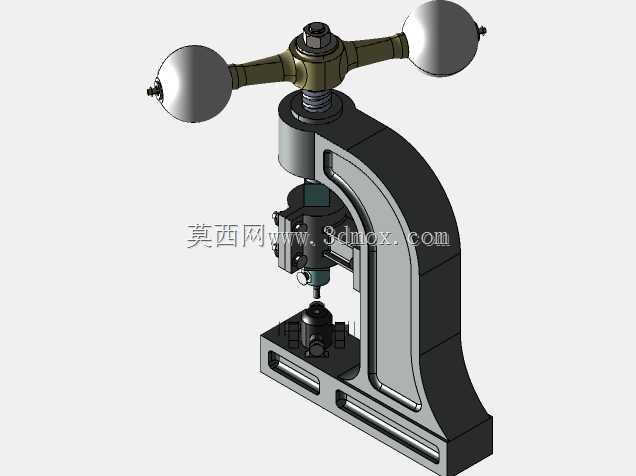

这款手动摆臂式冲压冲孔设备，主要面向小型五金加工、手工工坊、教学实训以及小批量零件试制场景设计，可完成薄金属片、软质板材的冲孔、压印、浅拉伸、小零件铆压等加工工序，尤其适合没有稳定气源、电源配套的零散加工场景，或是对加工噪音、设备占地有严格限制的小型作业空间使用。设备整体采用C型开式机身结构，这种结构设计能够为操作人员提供开阔的作业视野，上下料操作时不会被机身结构遮挡，同时C型喉口预留了足够的横向操作空间，可适配一定宽度的条形板材送料作业，无需额外裁切过长料头就能完成连续点位的冲孔加工。设备的动力输入采用双侧木质握把的摆臂结构，通过螺旋传动副将人手施加的摆动力转化为压头的垂直下压力，相比直压式手动结构，摆臂设计能够借助杠杆效应放大输入力，操作人员无需施加过大的腕部力量就能获得足够的冲压吨位，木质握把的触感温润，长时间操作也不易磨手，可有效降低连续作业的操作疲劳感。压头部分采用可换式模座设计，能够根据加工需求更换不同规格的冲头、铆压头或是压印模具，无需改动机身主体结构就能适配多种加工工序，设备底座预留了标准的模具安装槽与定位孔，可快速装夹配套的下模，同时底座的平整接触面能够保证加工时零件放置平稳，避免冲孔位置出现偏移、毛刺过大的问题。从安装边界来看，设备整体占地尺寸小巧，无需专门的混凝土基础固定，直接放置在稳固的木质或金属工作台面上即可使用，机身高度适配成年人站立操作的舒适区间，操作时无需弯腰或是抬臂，能够保持自然的作业姿态。设备的导向结构采用精密配合的滑动导套，能够保证压头上下运行时的垂直度，避免冲头出现偏摆，既能够提升冲孔的断面质量，也能延长冲头的使用寿命，减少模具损耗。弹簧复位结构设置在摆臂与机身的连接位置，冲压完成后松开握把，压头会自动回弹到初始位置，无需手动抬升摆臂，进一步简化了操作流程，提升单件加工的效率。这款设备没有复杂的电控、气动元件，日常维护仅需定期在螺旋传动副、导向导套位置涂抹润滑脂即可，故障率极低，非常适合零散维修、小批量打样、职业院校钳工实训教学等场景使用，能够帮助使用者直观理解冲压设备的力传递逻辑、模具配合原理，也能满足小型加工点的日常简易冲压作业需求。
