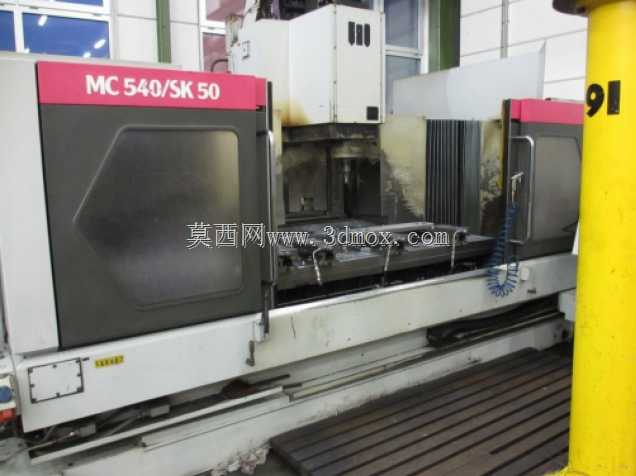

Stama数控机床mc540导轨伸缩防护结构

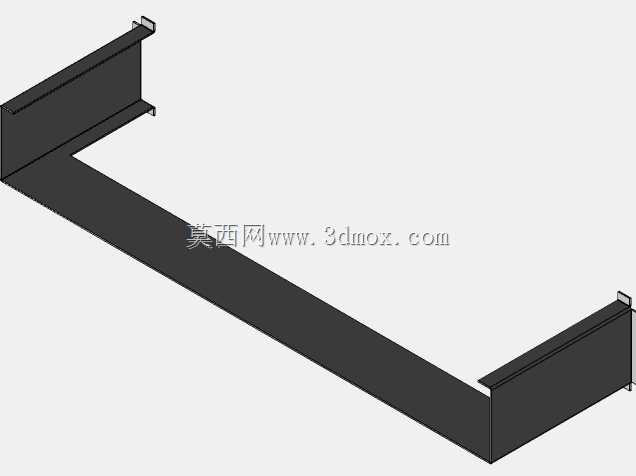

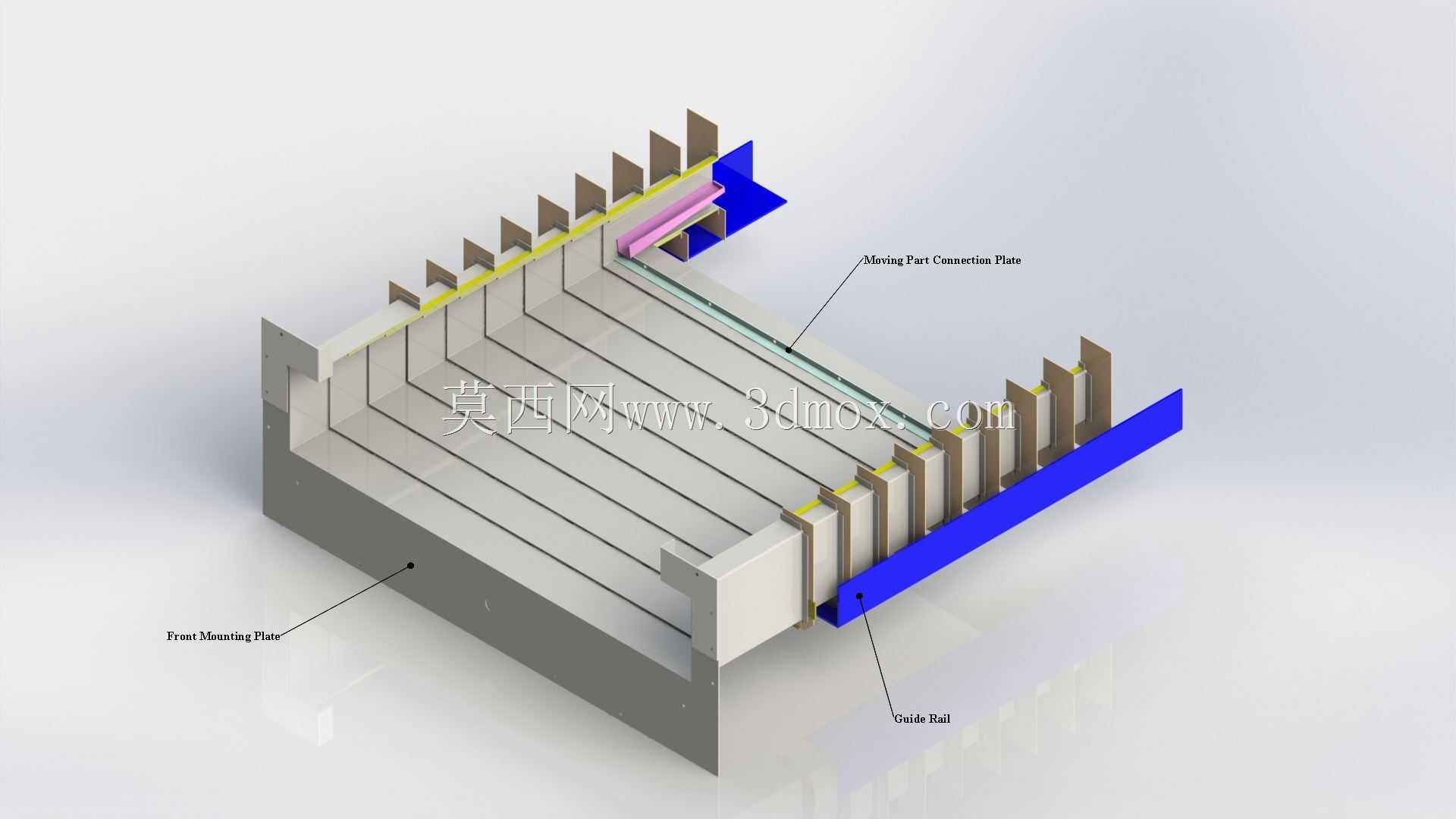

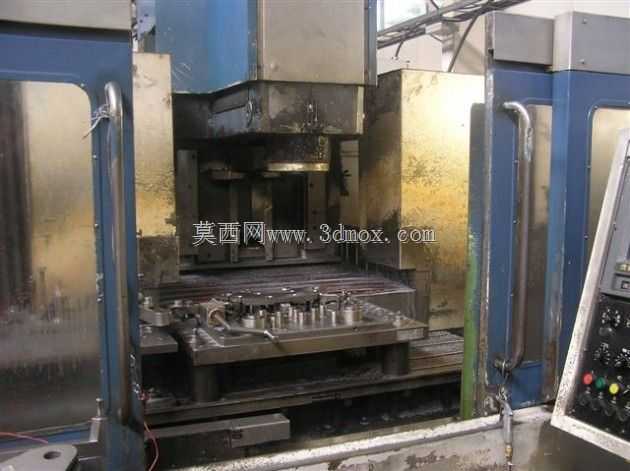

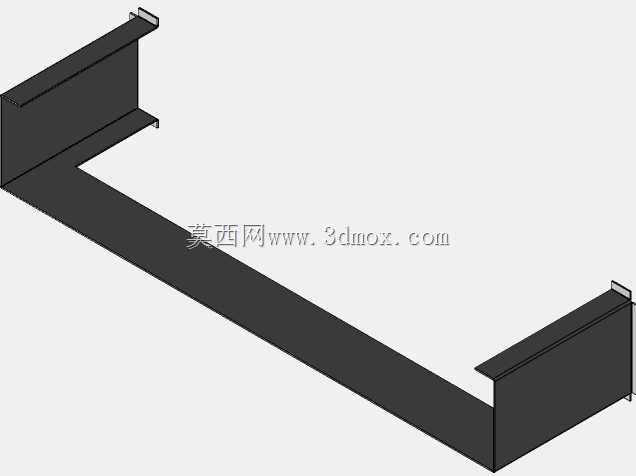

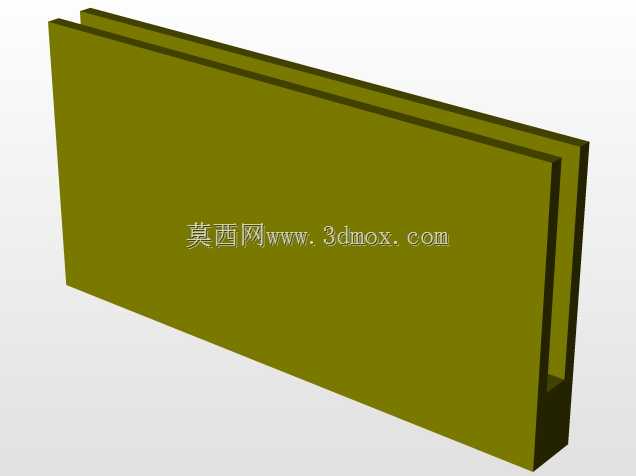

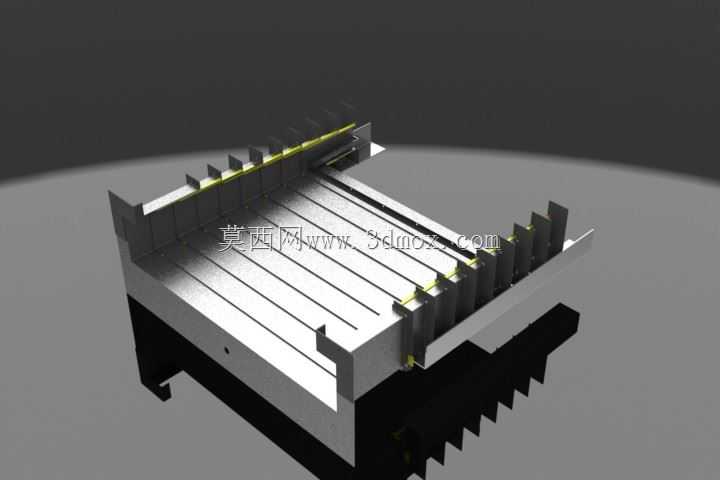

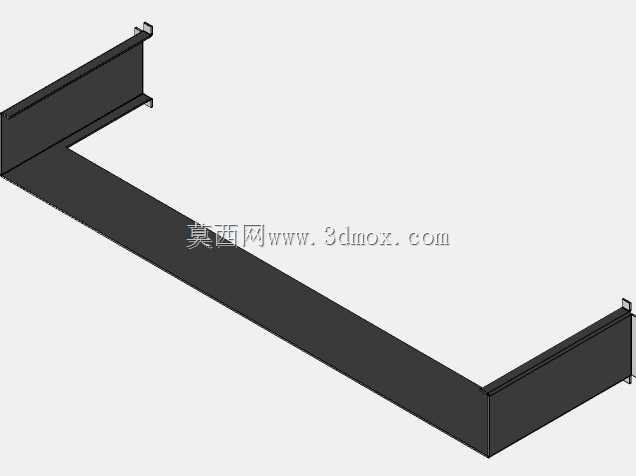

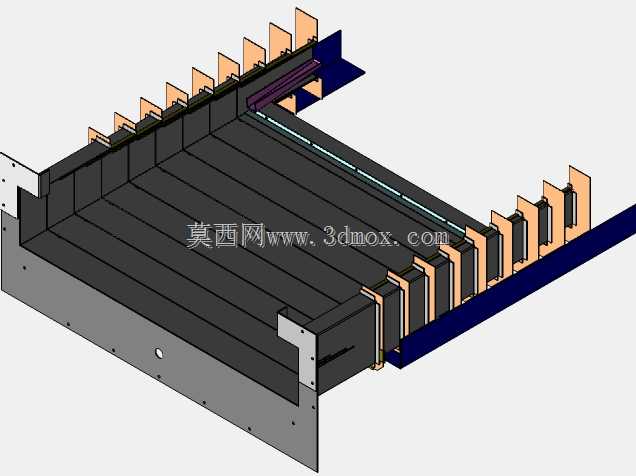

该伸缩防护结构主要配套Stama系列数控机床的线性导轨传动区域使用，在金属切削加工场景中，承担隔绝加工碎屑、切削液、粉尘侵入导轨滑动副的核心作用，是保障机床传动精度、延长导轨使用寿命的关键防护部件。在实际机床运行过程中，工作台沿导轨做高速往复进给运动时，该伸缩罩会随工作台的移动行程同步完成伸缩动作，全程严密覆盖导轨外露的滑动工作面，避免硬质金属切屑卡入导轨滚珠沟槽造成滑动面拉伤，也能阻挡带腐蚀性的切削液渗入导轨润滑腔破坏油膜结构，同时可减少车间环境中的浮尘在导轨表面堆积，降低日常维护的清洁频次。从设计逻辑来看，该结构采用多节嵌套的伸缩式布局，每节护板的搭接边做了错位导向设计，伸缩过程中相邻护板沿预设导向轨迹滑动，不会出现卡滞、偏斜的问题，护板边缘加装的耐磨导向条可降低伸缩过程中的摩擦异响与磨损量，两端的安装法兰分别对应机床床身的固定安装面与工作台的随动安装面，安装时无需对机床原有结构做额外改动，可直接适配对应型号机床的安装孔位。在安装边界设计上，该伸缩罩完全收拢时的轴向长度适配机床导轨的端部安装空间，不会超出机床床身的原有轮廓边界，完全拉伸后的覆盖长度匹配机床工作台的最大进给行程，可实现全行程范围内的导轨无死角防护；护罩的侧向宽度与导轨安装基座的宽度完全匹配，两侧预留的间隙可避开导轨周边的润滑管路、行程开关等附属部件，不会出现运动干涉问题。护罩的顶面采用倾斜导流设计，落在护罩表面的切屑与切削液可沿倾斜面自然滑落至机床排屑区域，不会在护罩表面堆积，侧面的密封结构可阻挡细小碎屑从护板搭接缝隙进入内部防护区域，整体结构兼顾了运动灵活性与防护密封性，适配高速进给工况下的机床防护需求。
