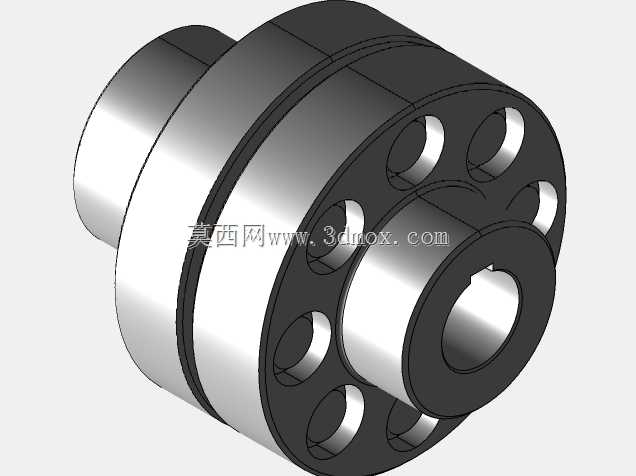

夹壳式弹性缓冲联轴器结构设计

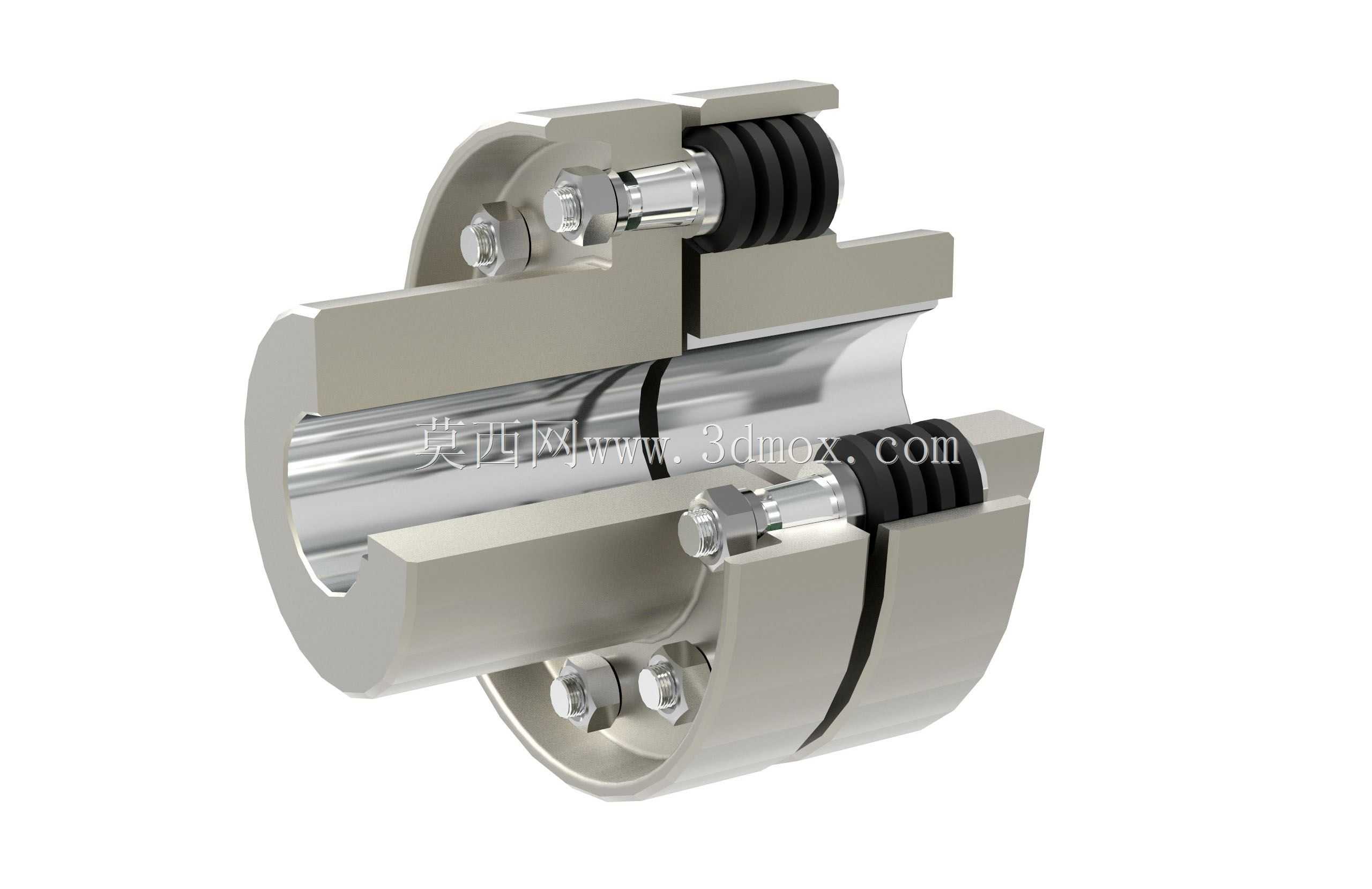

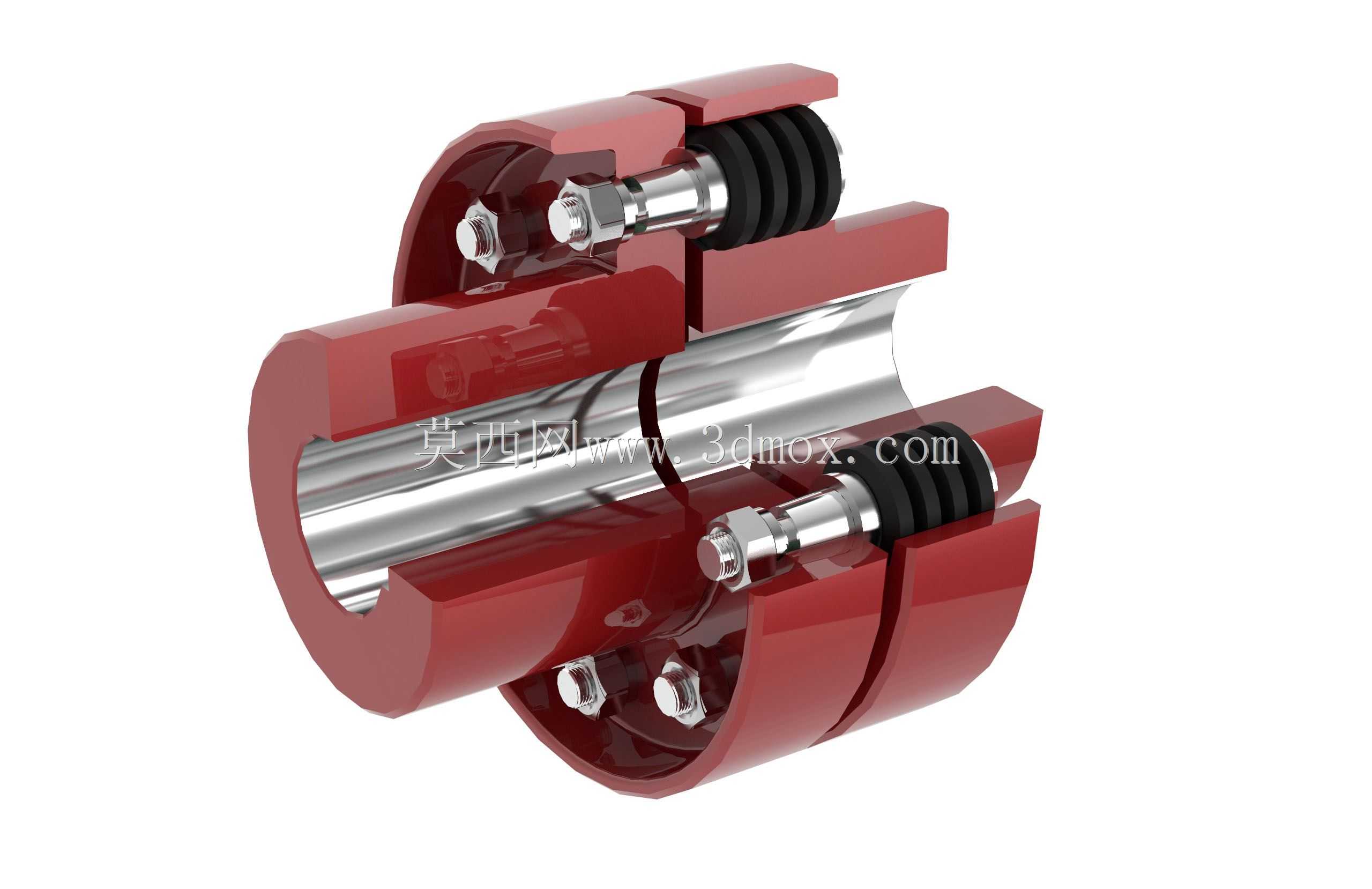

这款夹壳式弹性缓冲联轴器主要应用于中小功率的工业传动场景，覆盖轻工输送设备、小型风机水泵、包装生产线辅机、通用机床进给轴等对传动缓冲有一定要求的轴系连接工位，可在两轴存在少量径向、角向安装偏差的工况下稳定传递扭矩，同时吸收传动过程中的小幅振动冲击，避免刚性连接带来的轴系应力集中问题。从实际用途来看，它无需完全拆卸两端轴上的配套部件即可完成拆装维护，相比传统整体式联轴器大幅降低了产线运维的停机时长，尤其适合安装空间紧凑、后期维护操作空间受限的设备布局场景。产品功能特性上，采用对开式夹壳结构，通过周向布置的锁紧螺栓提供足够的抱紧力，夹壳内壁与轴接触面做了适配加工，保证抱紧时的接触面积均匀，避免局部应力过大损伤轴表面；中间配置的黑色弹性缓冲元件可在传动启动、负载突变时缓冲瞬时冲击，同时补偿两轴间≤0.5mm的径向偏移与≤1°的角向偏移，降低安装对中精度要求，减少现场安装调试的工作量。设计思路层面，整体采用对称式对分结构，所有锁紧元件沿圆周均匀排布，保证旋转过程中的动平衡性能，适配最高3000rpm的常规工业传动转速需求；夹壳外部的凸起结构既做了加强筋处理提升壳体刚性，又预留了拆装时的施力点位，避免敲击拆卸损伤壳体与配合面；弹性元件采用嵌装式设计，无需额外固定结构即可完成定位，更换缓冲件时仅需松开对应螺栓即可操作，无需完全拆分联轴器主体。外形尺寸与安装边界方面，该款联轴器适配轴径范围覆盖20mm至45mm的常规工业传动轴，整体外径根据适配轴径不同在80mm至160mm区间，轴向总长度控制在100mm至180mm范围，安装时仅需在轴端预留单侧15mm的操作空间即可完成螺栓锁紧作业，夹壳拆分后可直接从轴的径向完成装拆，不需要轴向移动两端的电机或被传动设备，对现有设备的改造适配性极强。安装过程中需注意对称分次拧紧锁紧螺栓，保证两侧夹壳的抱紧力均匀，弹性元件的预压缩量控制在1mm至2mm区间，既保证缓冲效果又避免过度压缩导致元件过早老化失效，日常运维仅需定期检查螺栓锁紧力矩与缓冲元件的老化状态即可，维护成本极低。
