带滑轮电动管材折弯加工设备结构设计

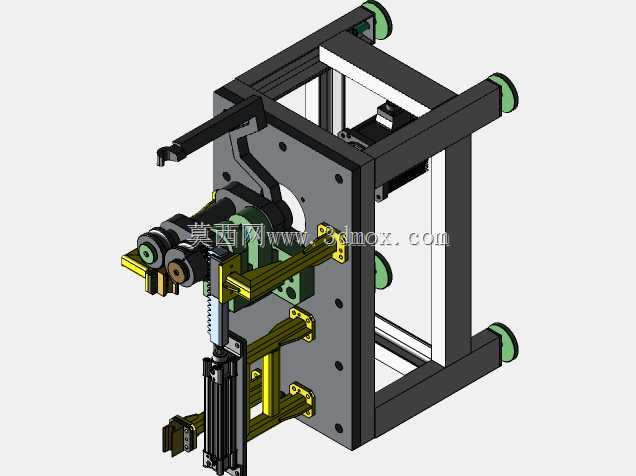

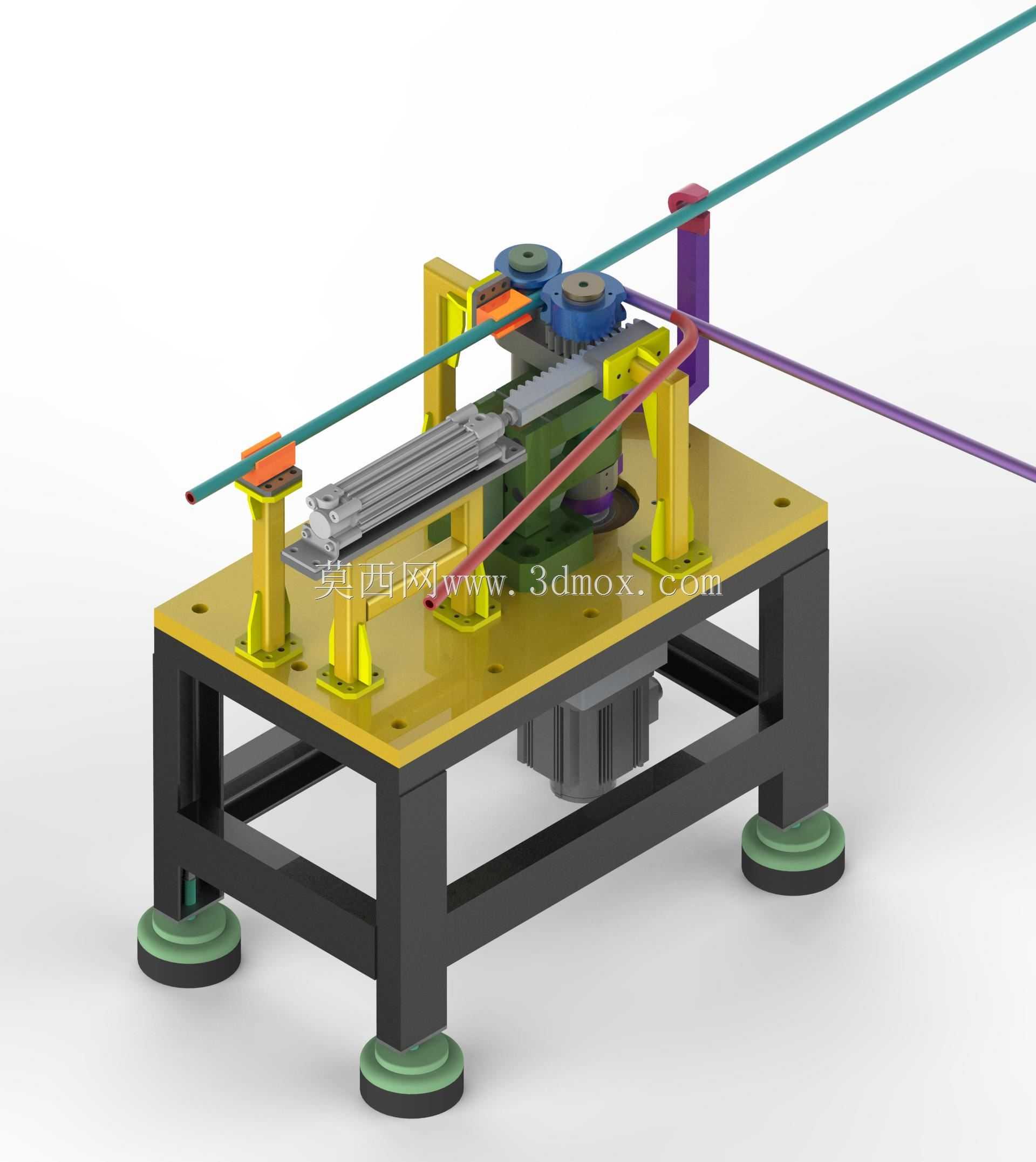

这款电动弯管设备主要面向五金加工、家具制造、健身器材生产、汽配管路加工等场景，用于将金属圆管、薄壁型材按照预设角度完成冷弯成型作业，替代传统手动弯管效率低、成型精度差、角度一致性不足的痛点，适配中小批量管材弯折加工的生产需求，可覆盖常见直径的铁管、铜管、铝管等常规管材的弯折工序。设备整体采用台式机架结构，底部配置四个可调式减震脚垫，可直接固定在车间水泥地面或标准工作台面上，机架主体采用方管焊接成型，台面为加厚钢板加工，整体安装边界紧凑，无需额外预埋固定结构，普通生产工位即可完成部署，适配车间灵活排布生产线的需求。设备核心功能模块分为送料定位、弯折执行、动力驱动三个部分：送料端配置多组导向滑轮支架，可对穿入的管材进行径向限位，避免送料过程中管材偏移翘曲，保证送料轴线与弯折工位的同轴度；弯折执行端采用齿轮啮合传动结构，搭配可更换的弯折模具，可根据管材直径、弯折半径更换对应模头，适配不同规格管材的加工需求，弯折过程中侧边设置定位挡块，可精准控制弯折角度，减少人工调校的误差；动力部分内置减速电机，通过齿轮组将动力传递至弯折主轴，输出扭矩稳定，可满足常规壁厚金属管的弯折力矩需求，避免手动弯管时出现的管材瘪塌、弯折处褶皱等问题。设计过程中充分考虑了操作便捷性与维护便利性，所有传动部件均设置在台面下方的防护空间内，避免加工碎屑落入传动结构造成卡滞，导向滑轮、弯折模头均采用快拆式固定结构，更换不同加工规格时无需复杂工具即可完成换装，设备侧边预留管材延伸空间，可适配长度较大的整根管材连续弯折作业，无需提前将管材裁切为小段，减少工序流转的工作量。整机结构布局紧凑，操作工位设置在设备正面，操作人员仅需完成管材穿入、定位、触发动作即可完成单道弯折工序，单人即可操作，相比传统手动弯管设备可大幅降低作业劳动强度，提升弯折成品的角度一致性与成型质量，适合各类需要批量加工弯折管材的生产场景使用。
