面向专业加工的多功能三轴数控雕刻设备

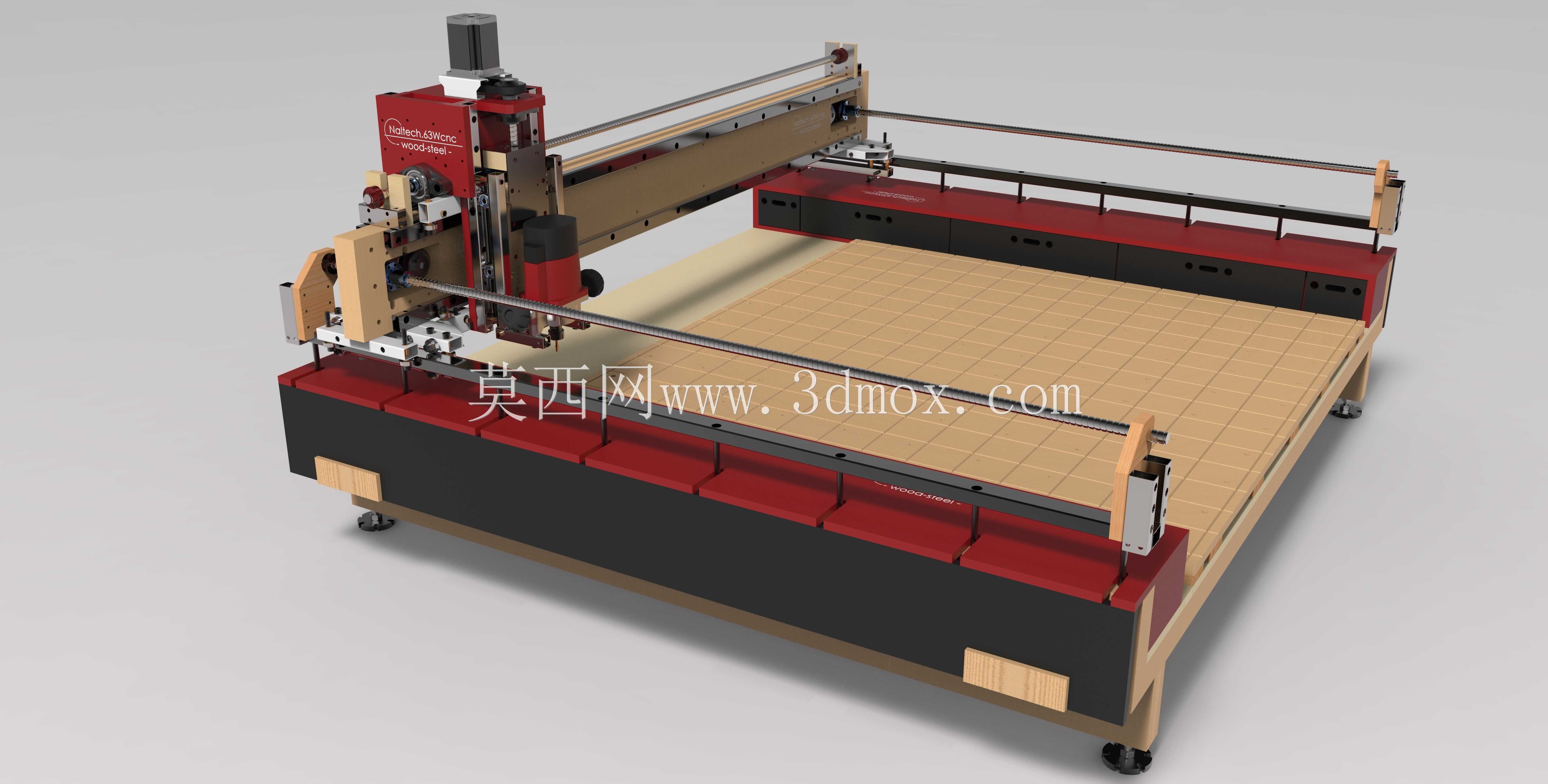

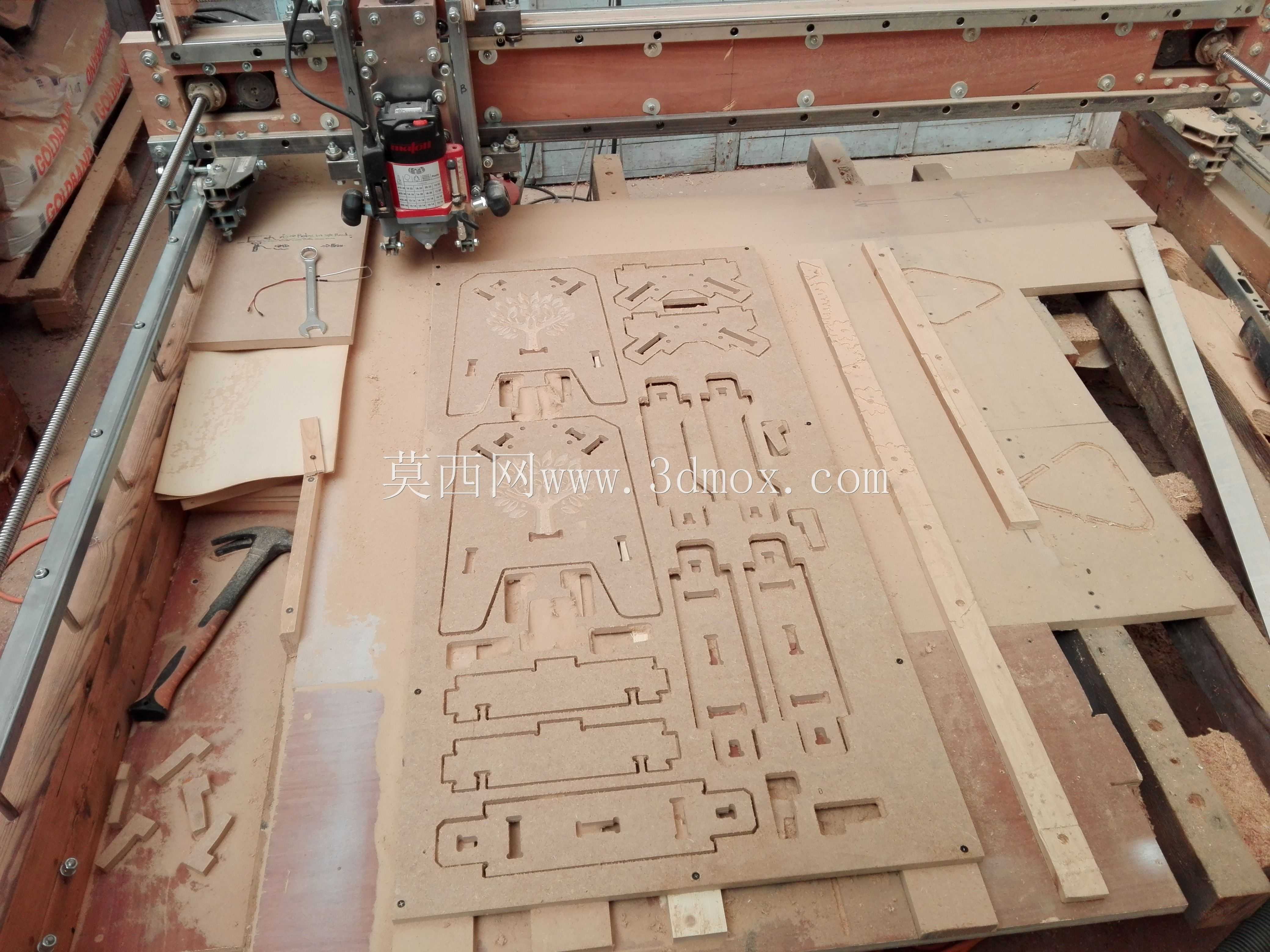

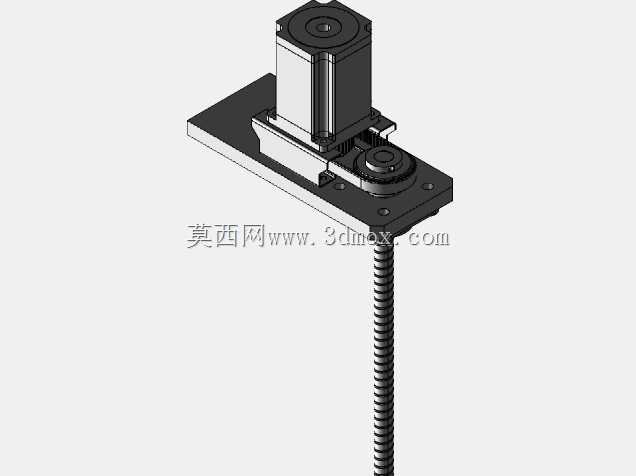

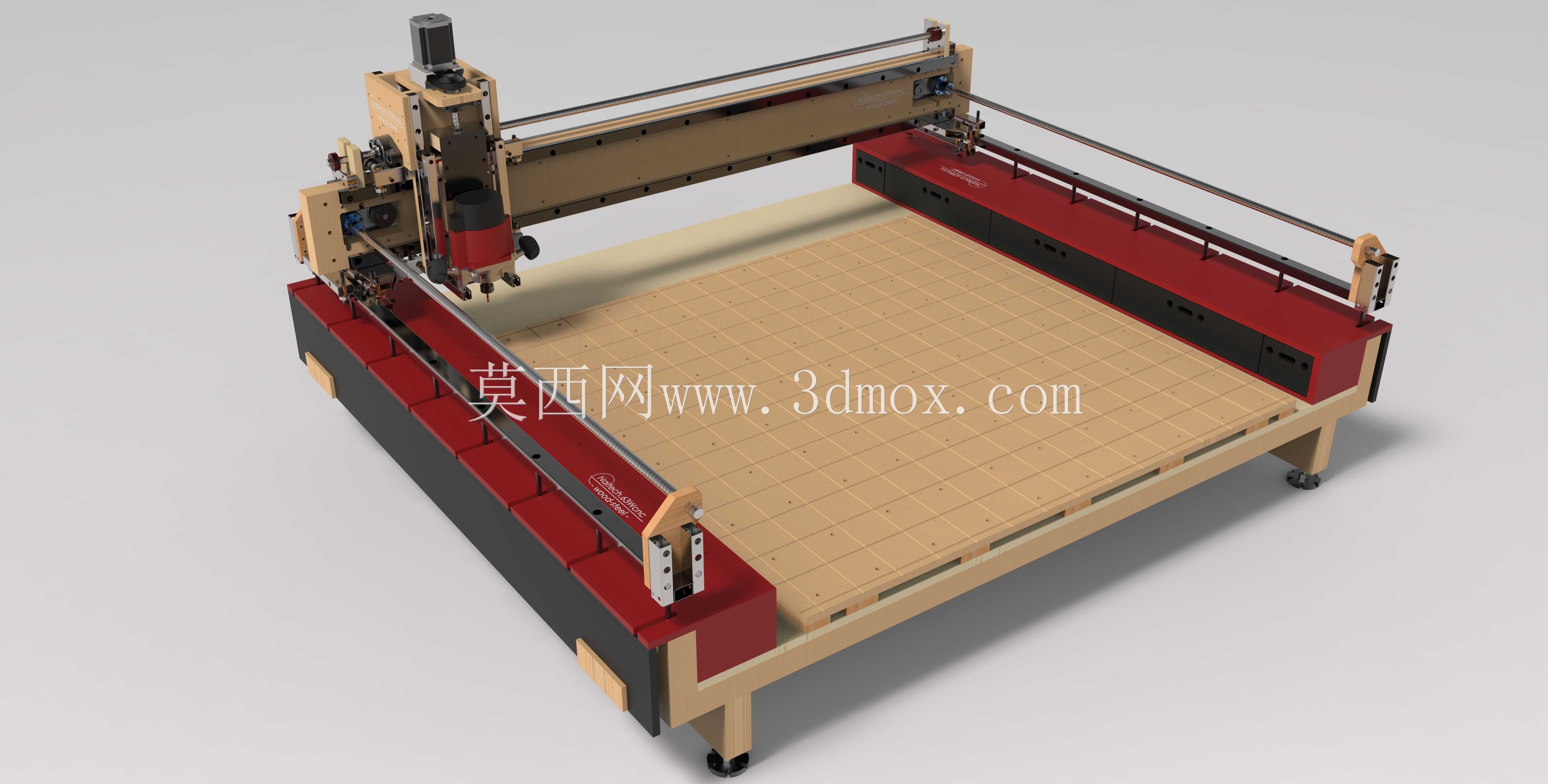

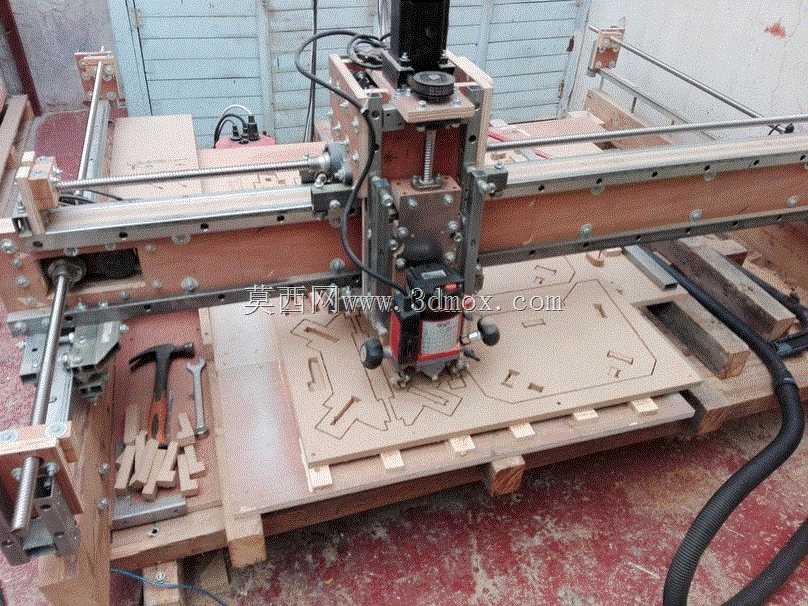

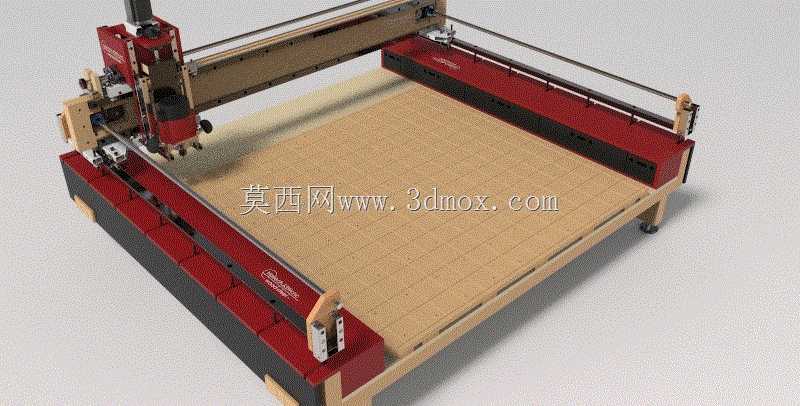

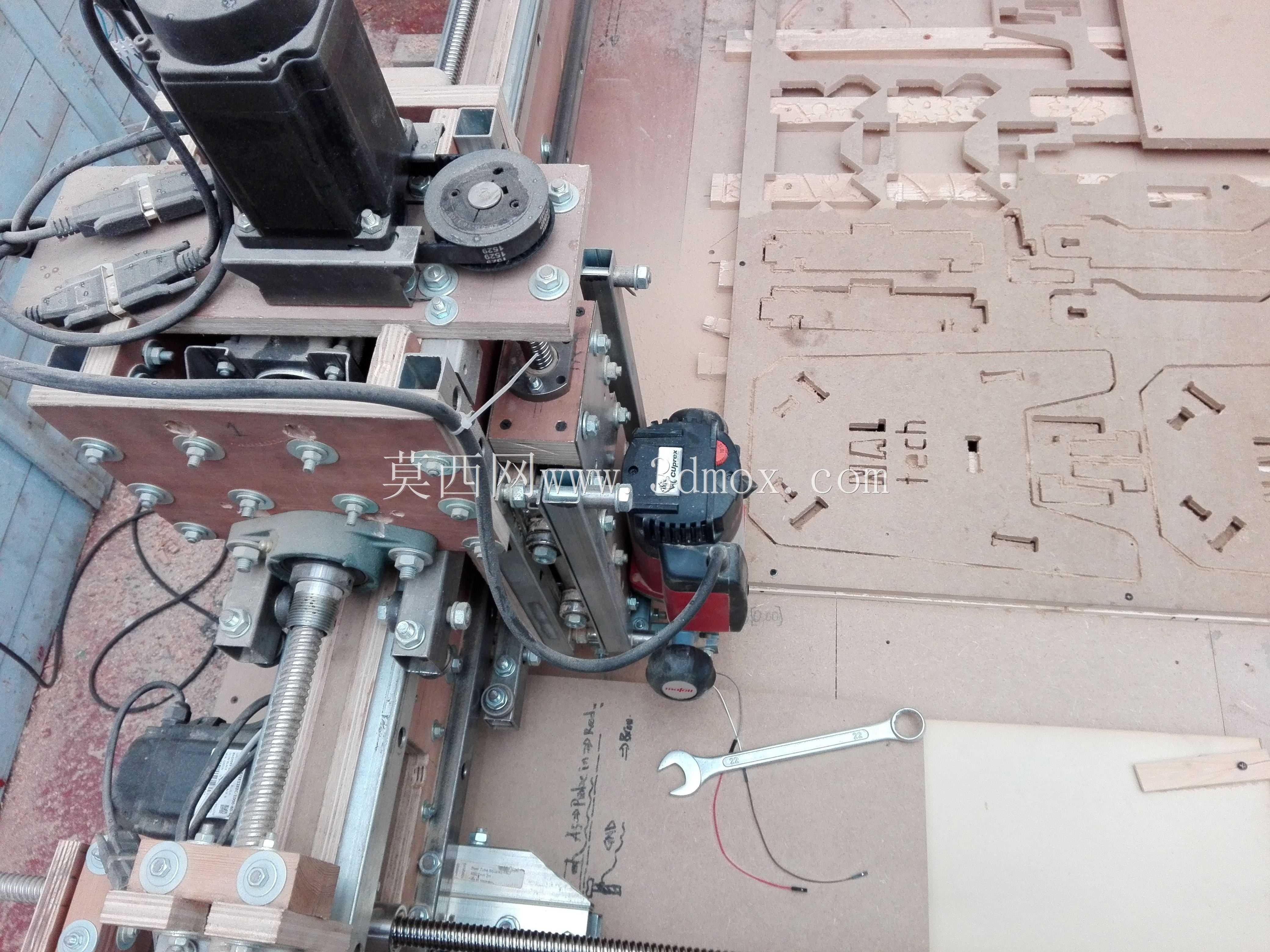

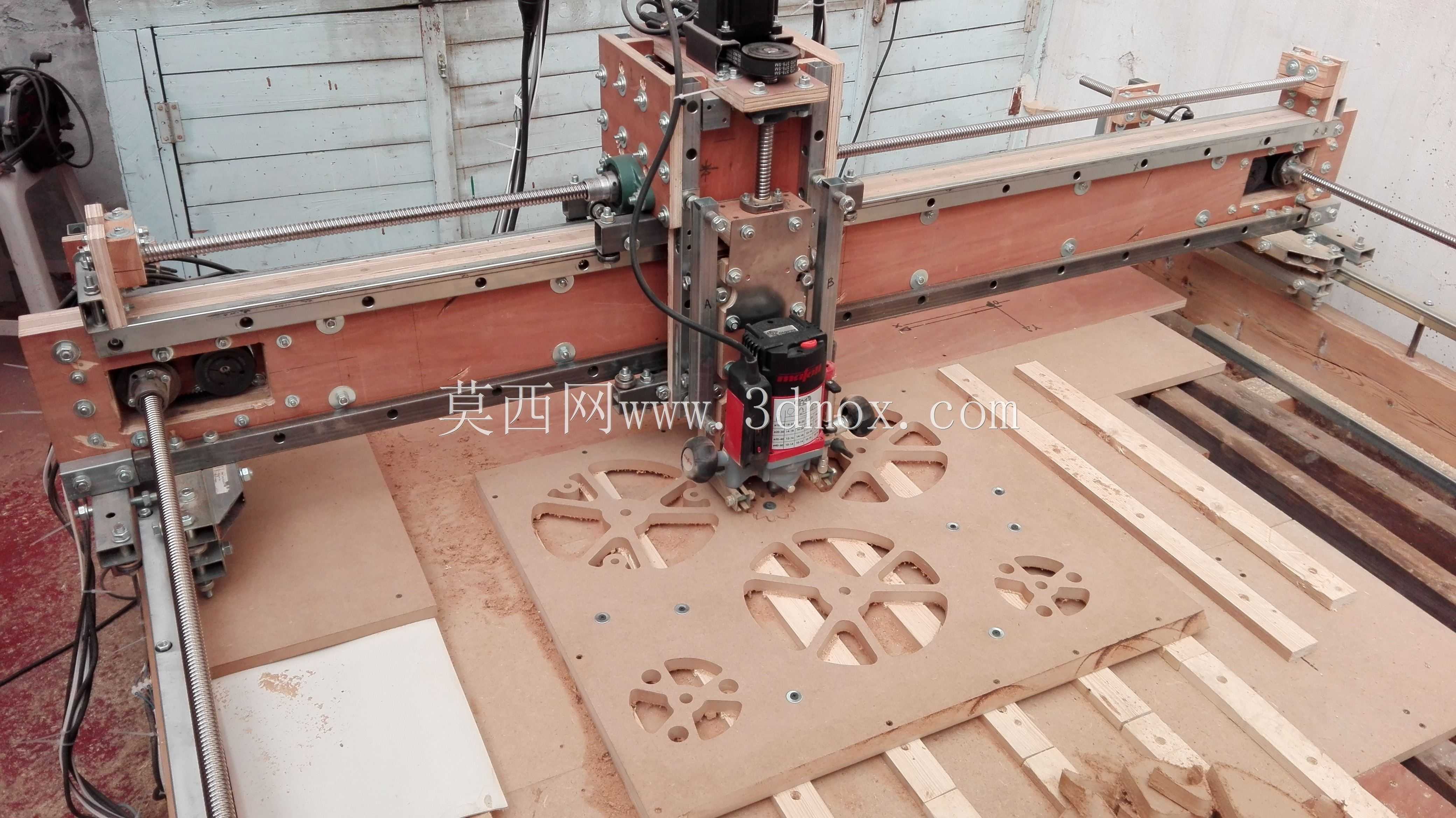

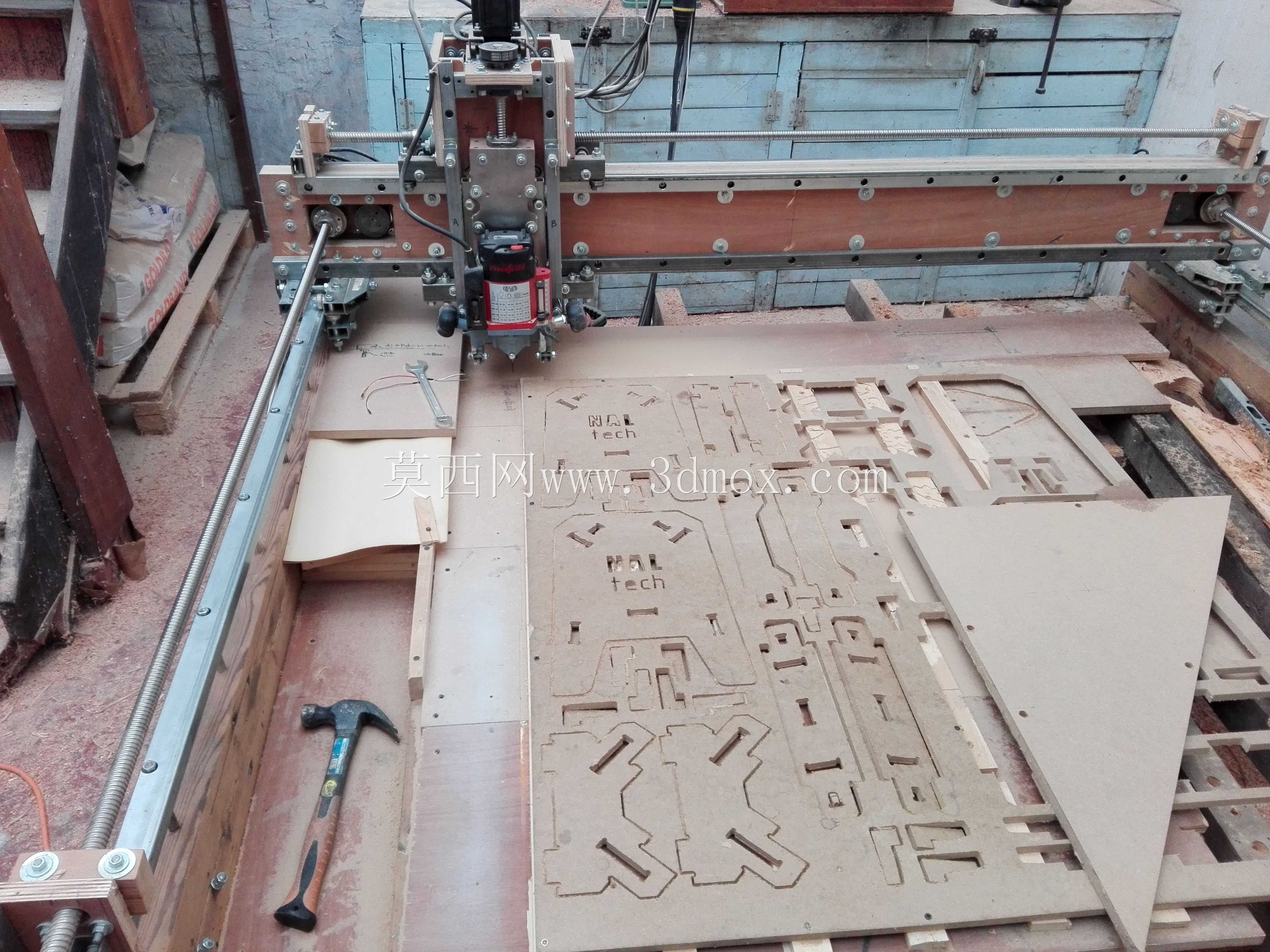

这款多功能数控加工设备，主要面向木材、金属及玻璃钢等多材质的专业加工场景，可覆盖定制家具雕花、广告标识切割、工艺构件铣削、小型金属零件粗精加工等多元作业需求，适配中小批量加工工坊、定制化生产工作室以及专业数控爱好者的实操使用，能够在同一台设备上完成不同材质的平面铣削、轮廓切割、浮雕雕刻、钻孔攻丝等多类加工工序，减少多设备切换的场地与成本投入。设备采用三轴联动的龙门移动架构设计，所有运动轴均搭配移动龙门架与滚珠丝杠传动结构，通过X、Y方向的螺母驱动实现精准位移，从设计根源上兼顾了大加工幅面与运动稳定性的平衡，区别于传统工作台移动的机型，龙门移动的结构能够降低工作台承载带来的运动负载偏差，即使加工大尺寸板材时也能保持一致的进给精度。主体框架采用多规格方管与圆管拼焊搭建，主框架选用截面60x130mm的型材作为承载基础，搭配25x40x2mm钢管做横向拉结，移动式龙门的复合板结构采用16mm厚板材搭配25x40x2mm钢管做加强支撑，Y-Z方向的滑座则采用16mm厚复合板搭配25x40x2mm、25x25x2mm、20x20x1.5mm等多规格管材做分层加固，整体框架刚性充足，能够承受高速进给时的切削震动，避免因框架形变导致的加工精度偏差。导轨系统采用滚珠轴承导轨，搭配D=30、D=10、e=9等不同规格的圆管组成线性导向副，导向系统具备刚性强、间隙可调的特性，使用者可根据加工材质的硬度、切削量的大小调整导轨预紧度，在加工软质木材时调松间隙提升进给流畅度，加工金属等硬质材料时调紧间隙提升切削稳定性，适配不同工况的使用需求。设备的加工台面采用大尺寸平铺式吸附平台设计，台面预留均匀的网格吸附槽，可搭配真空吸附系统固定大尺寸板材，也可通过压块固定异形或硬质工件，台面的有效加工幅面能够覆盖常规1220x2440mm的标准板材，满足绝大多数民用加工场景的尺寸需求；安装时需预留设备周边至少800mm的操作空间，用于上下料、设备维护以及电控柜、吸尘管路的布设，设备底部配有可调脚轮与支撑脚，既方便短距离移位调整，也可在固定安装时调平设备，保证台面水平度满足加工精度要求。Z轴滑枕搭载可更换的主轴安装位，能够适配不同功率的风冷或水冷主轴，使用者可根据加工材质更换对应刀具与主轴参数，从设计上预留了多场景拓展的可能性，无需大幅改动结构即可升级加工能力。
