EROWA夹具定位基座快换工装结构

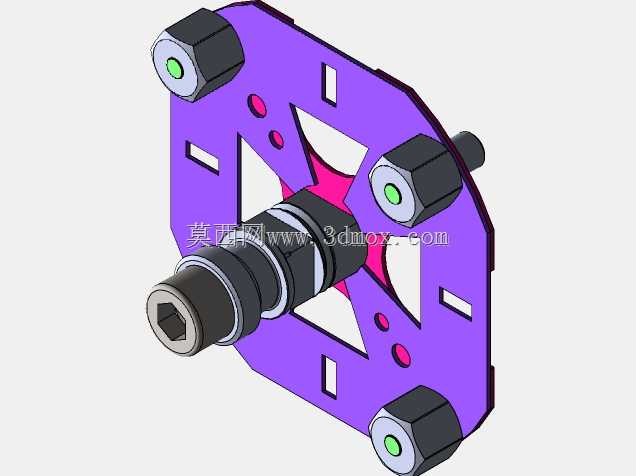

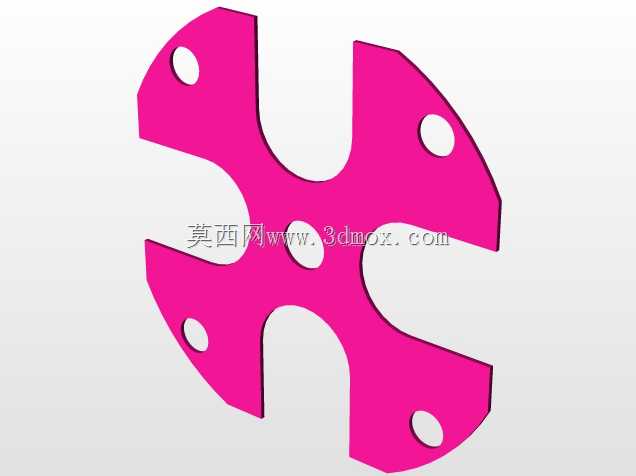

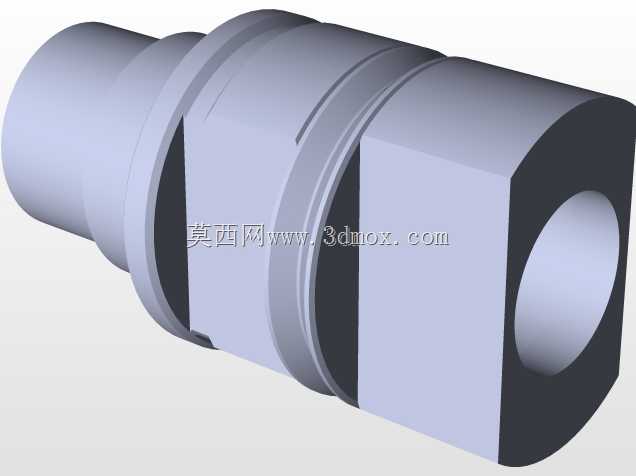

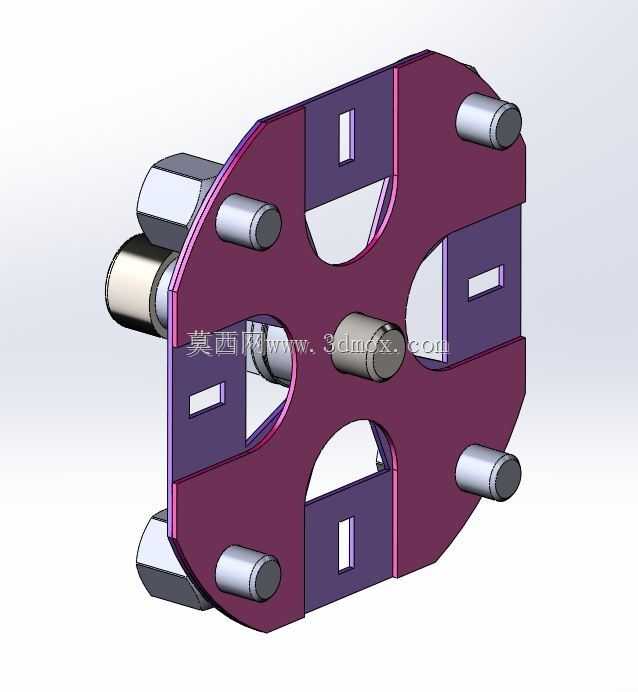

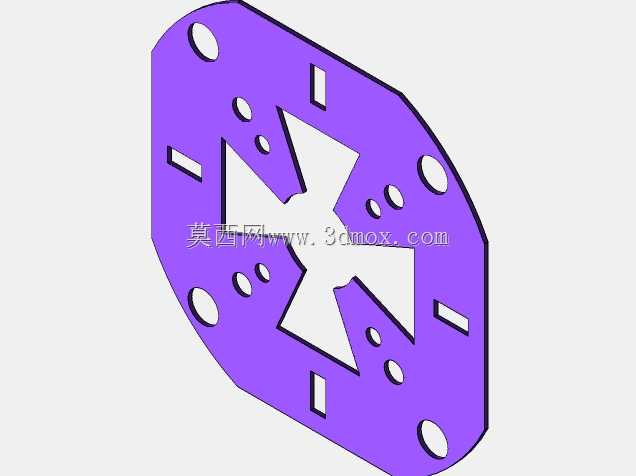

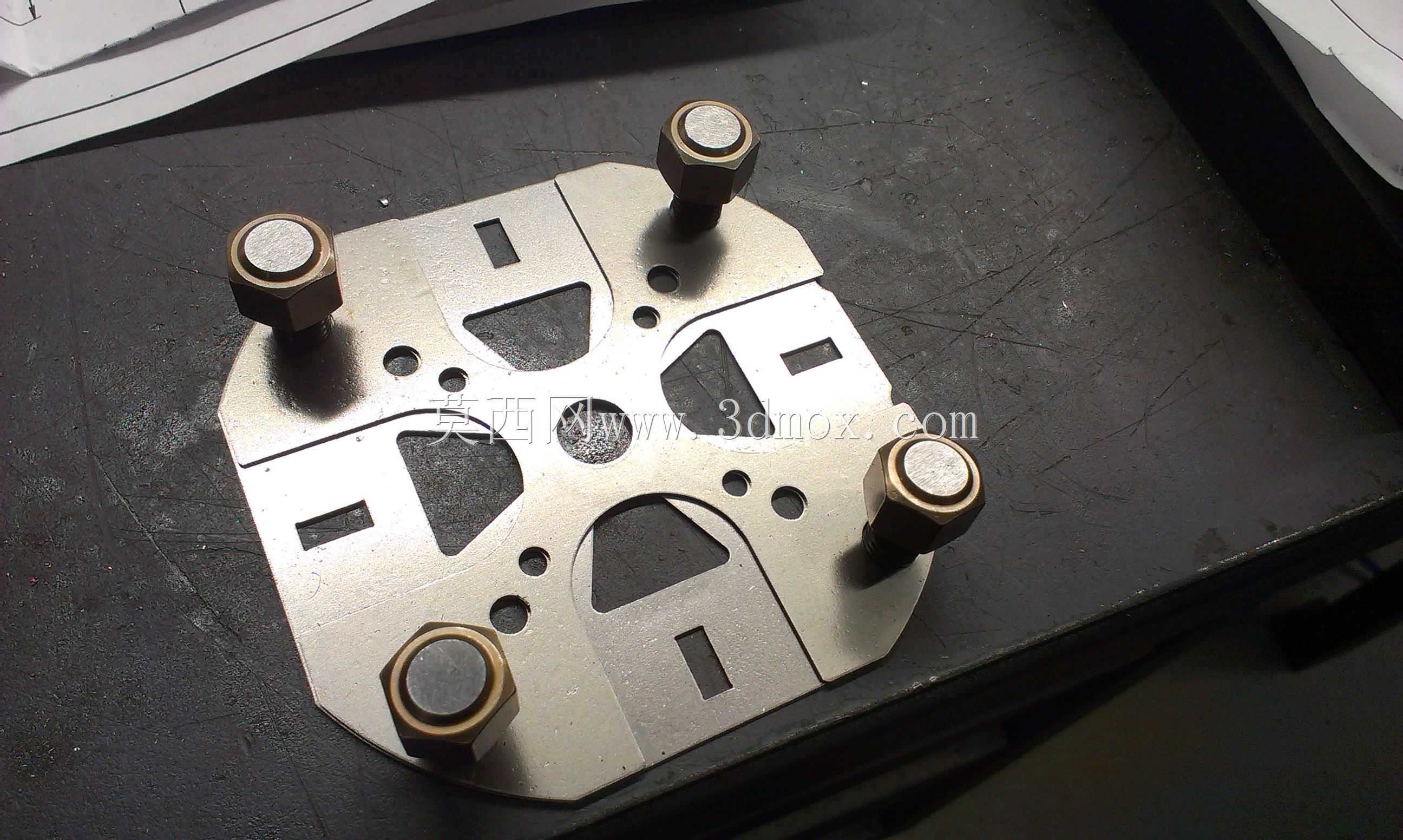

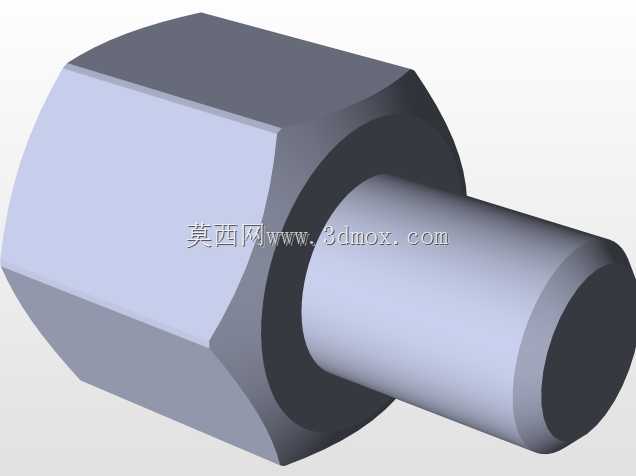

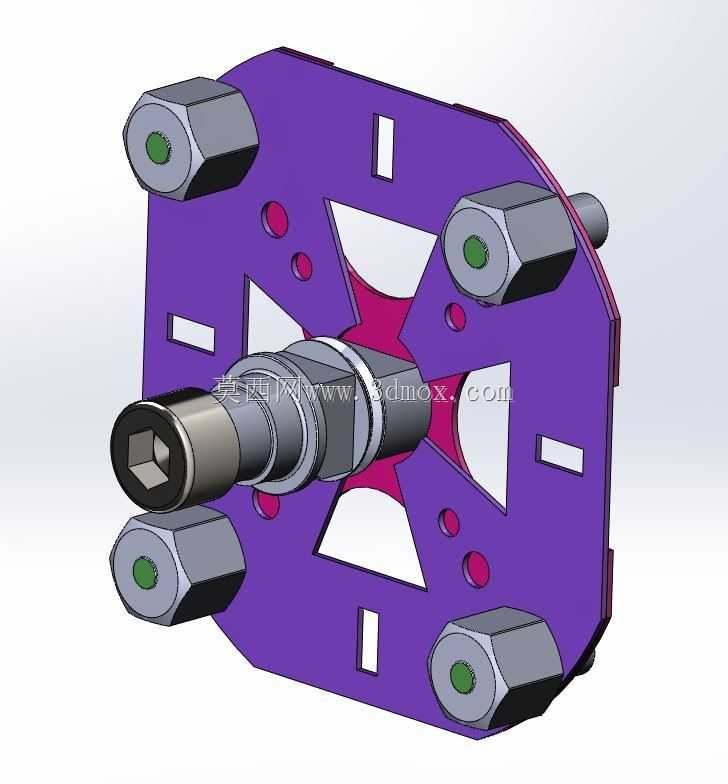

该结构为面向精密机加工场景设计的快换定位基座，核心适配电火花加工、CNC精雕、多工序批量加工等需要频繁切换工件夹具的生产场景，能够解决传统装夹过程中重复找正耗时长、定位精度一致性差、多工序流转装夹误差累积的行业痛点，在模具加工、精密零件批量生产、多工位自动化加工单元中有着极高的应用普及率。从实际用途来看，该基座作为快换夹具系统的母端定位载体，安装在机床工作台面后，可配合对应的公端夹具托板实现工件的秒级切换，换装过程无需重新打表找正，能够将单批次加工的辅助装夹时间压缩九成以上，大幅提升机床的有效加工时长，尤其适配多品种小批量的精密加工生产模式。在功能特性上，该结构采用中心拉紧式锁紧结构，中心的拉紧螺栓可提供均匀稳定的锁紧拉力，保证基座与托板结合面完全贴合无间隙；周向均匀分布的四个定位锁紧单元配合中心定位轴，可实现微米级的重复定位精度，同时能够承受加工过程中产生的切削扭矩与轴向切削力，避免加工过程中出现工件移位；基座本体开设的多组镂空槽与安装孔，既减轻了基座自身重量，又为不同规格的托板适配、排屑留出了足够空间，周向的定位销孔可实现防呆设计，避免托板装夹时出现方向错误。从设计思路来看，该结构完全遵循互换性设计原则，所有定位尺寸均采用行业通用的EROWA系统标准接口，可与同规格的全系夹具托板通用互换；设计过程中优先保证定位基准的统一性，将中心轴线作为唯一的设计基准，所有定位面、锁紧单元的位置度公差均围绕中心基准设定，从结构上消除了基准转换带来的误差；同时充分考虑加工场景的实际需求，基座边缘做了倒角处理，避免换装过程中磕碰划伤，外露的锁紧部件采用耐磨合金材质，提升长期反复使用的使用寿命。在安装边界上，该基座为近八边形板式结构，安装孔位按照标准机床工作台T型槽间距设计，可直接固定在常见的400mm、500mm行程的加工中心、电火花机床工作台面，安装后整体突出工作台面高度较低，不会过多占用机床的Z轴加工行程，能够适配大部分常规尺寸工件的加工空间需求，基座周向的镂空区域可预留切削液与切屑的排出通道，避免切屑堆积在定位结合面影响装夹精度。
