角式手动蒸汽截止阀结构设计

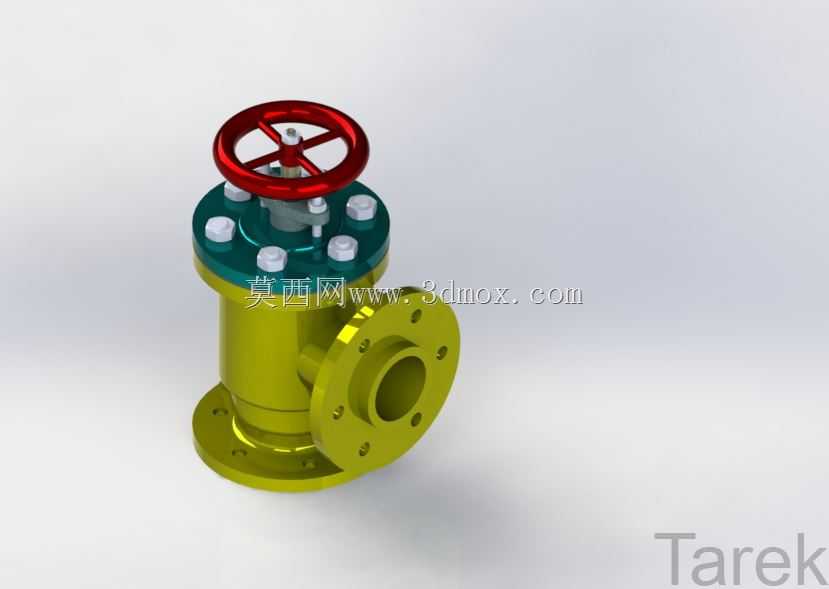

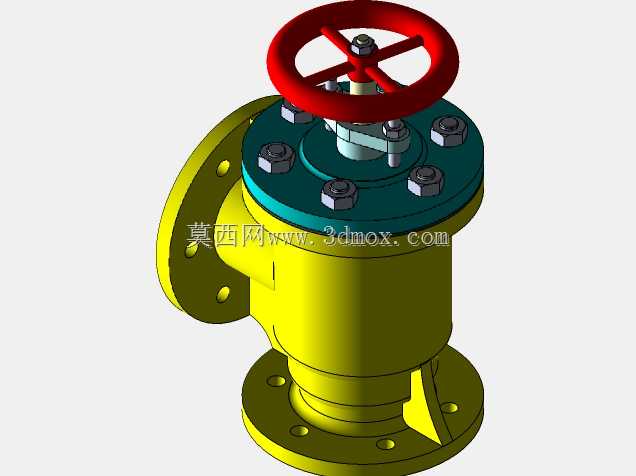

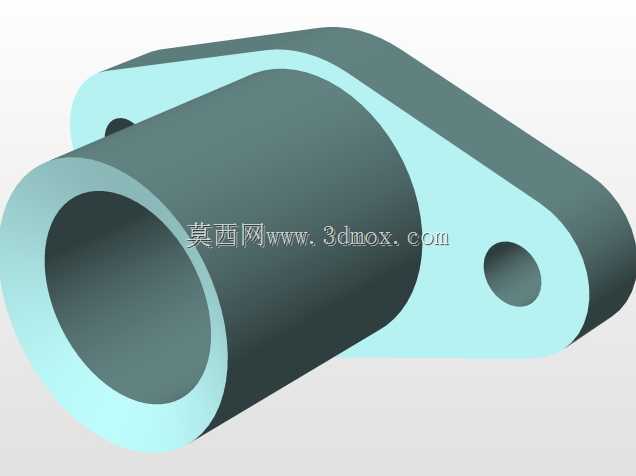

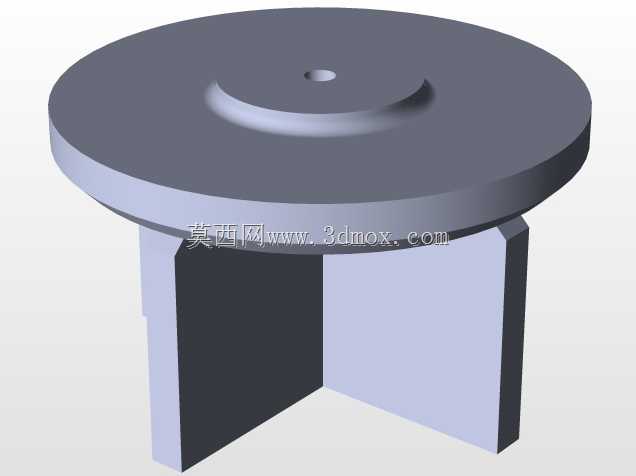

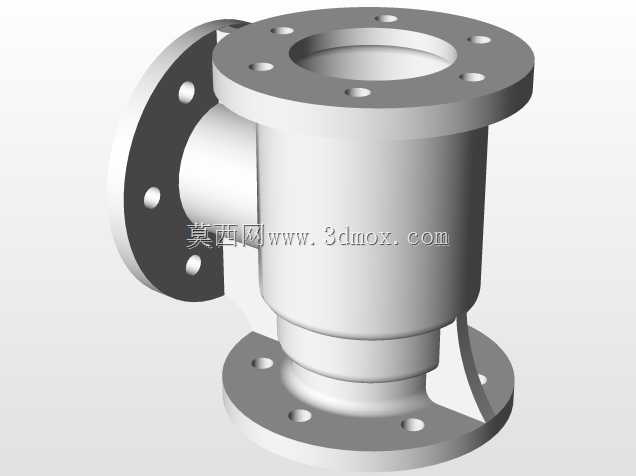

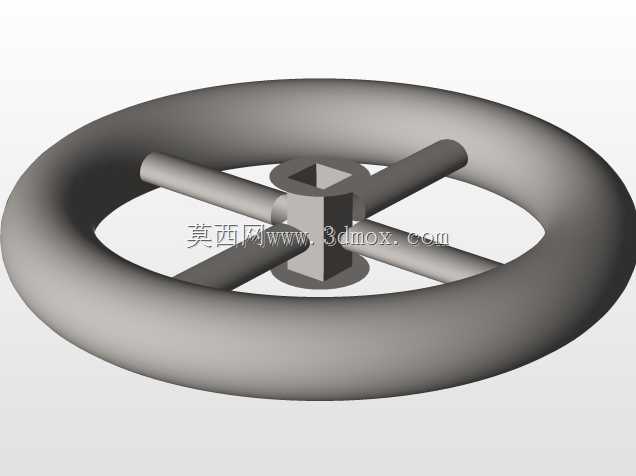

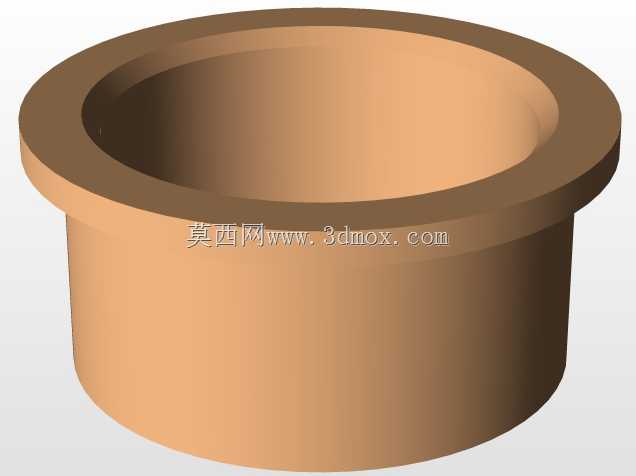

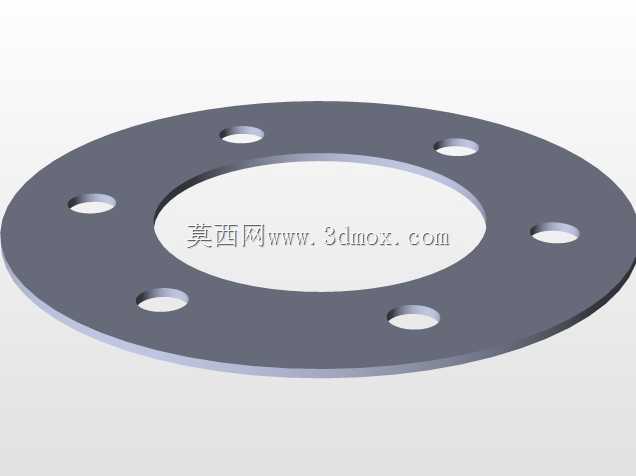

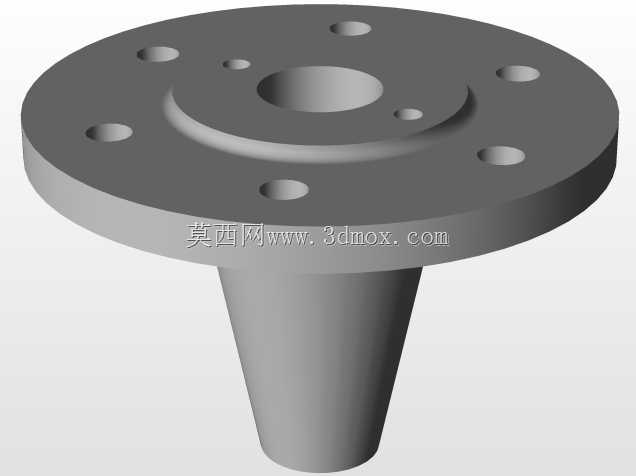

这款角式手动蒸汽截止阀，主要应用于工业锅炉供汽支路、小型汽轮机组进汽管路、印染化工蒸汽输送管网等场景，承担蒸汽介质的流量调节与通路切断功能，是蒸汽热力系统中保障管路安全、调控供汽参数的核心控制部件。在实际生产场景中，这类阀门常安装在蒸汽管路的转角位置，无需额外加装弯头即可完成管路转向与通断控制的双重需求，能有效减少管路接头数量，降低蒸汽泄漏风险，适配中低压饱和蒸汽、过热蒸汽的输送工况。从功能特性来看，该阀门采用手轮驱动的升降式阀瓣结构，操作人员转动顶部红色手轮即可带动阀杆做轴向升降，改变阀瓣与阀座密封面的配合间隙，实现蒸汽流量从全闭到全开的无级调节；阀盖部位采用多组螺栓压合密封结构，搭配密封填料填充阀杆间隙，可耐受高温蒸汽的长期冲刷，避免运行过程中出现阀杆处漏汽问题；阀体进出口采用法兰连接结构，法兰端面加工有均匀分布的螺栓孔，安装时可与同压力等级的管路法兰精准对接，密封垫片压紧后可保证连接部位的密封可靠性。在设计思路上，这款阀门采用角式流道结构，介质从阀体底部垂直进入，经阀腔后从侧部水平法兰流出，流道转向角度为90度，相比直通式截止阀，角式结构能大幅降低介质在阀腔内的流动阻力，减少蒸汽流经阀门时的压力损失，同时也能避免高速蒸汽长期直冲阀座密封面，延长密封副的使用寿命；阀体下部设置圆形安装底座，底座上预留安装孔，可直接固定在管路支架或设备基座上，抵消管路运行过程中产生的振动与应力，避免阀门连接部位受外力拉扯出现变形泄漏。从安装边界来看，阀门整体为立式安装结构，手轮位于阀体最顶端，操作时需预留足够的手轮转动空间，侧部法兰的伸出长度适配常规DN50-DN80管径的管路安装间距，阀体整体高度控制在常规蒸汽管路的安装层间高度范围内，无需额外抬高或调整管路走向即可完成装配；阀体外表面采用防腐涂覆处理，可适应车间内高湿、高温的环境条件，阀瓣与阀座密封面采用硬质合金堆焊工艺，即使长期接触带冷凝水的湿蒸汽，也不易出现密封面冲蚀、锈蚀问题，可保证阀门长期运行后的关断密封性，避免出现内漏导致的蒸汽损耗与管路安全隐患。
