带宽600mm模块化转弯输送设备结构

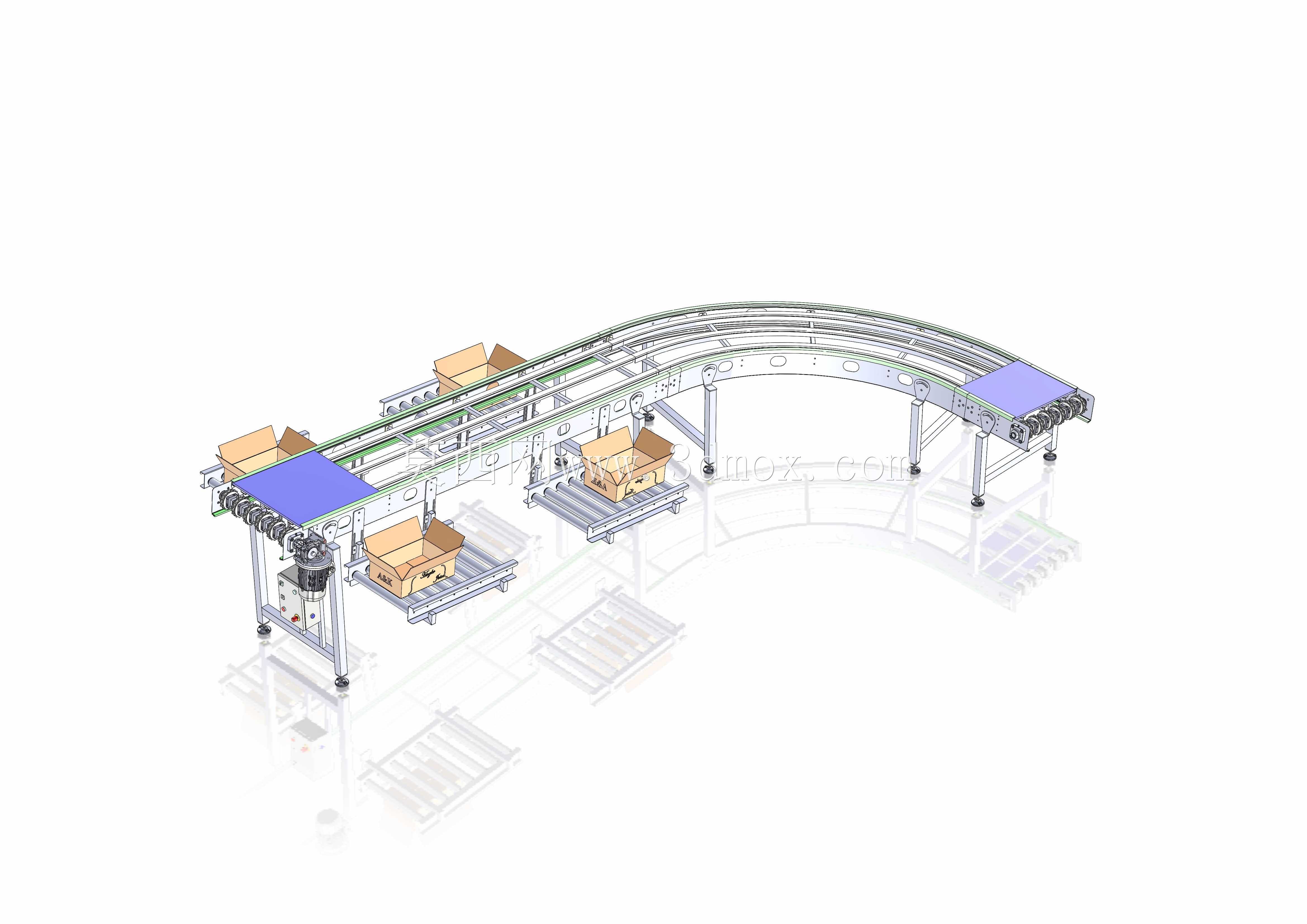

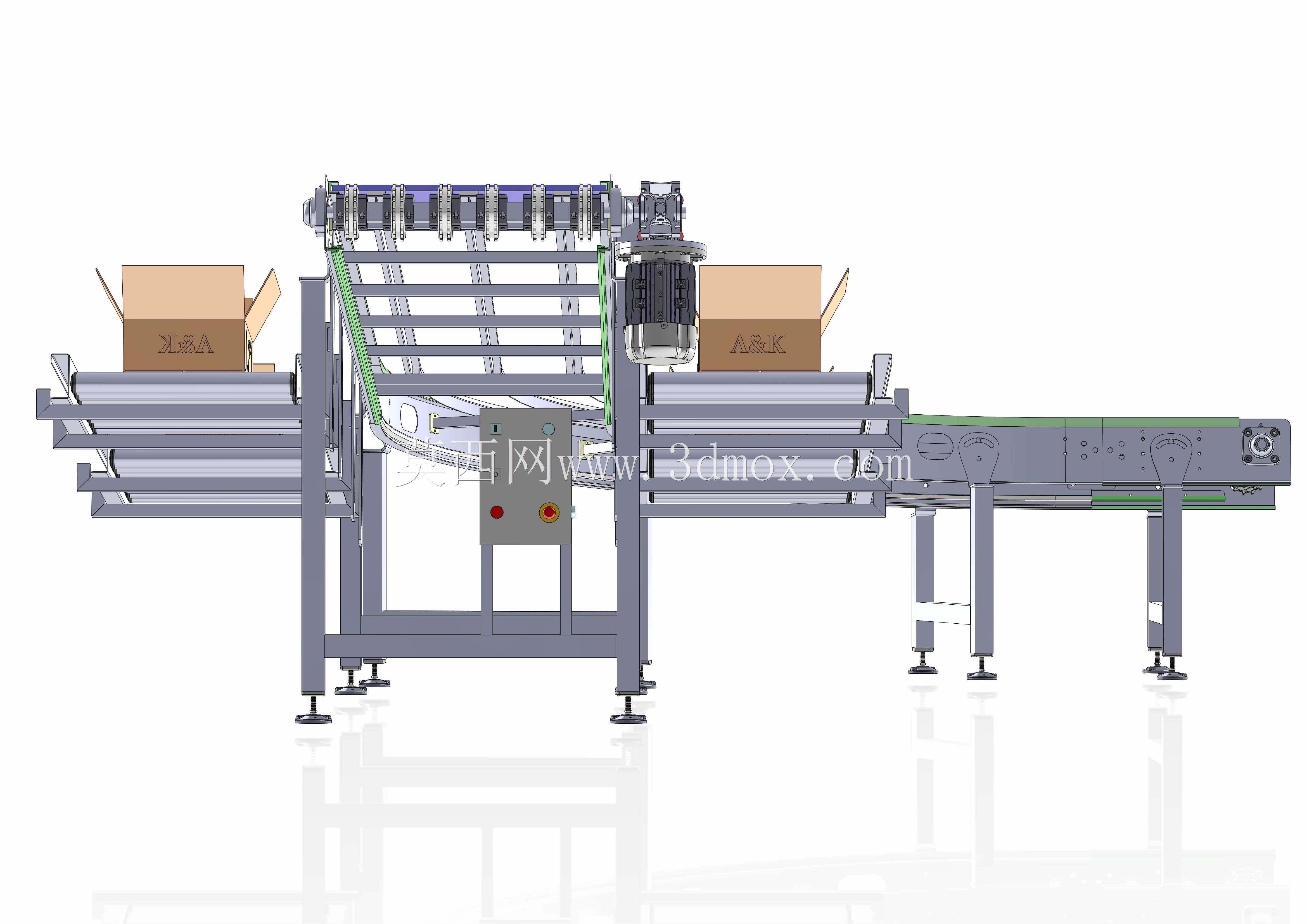

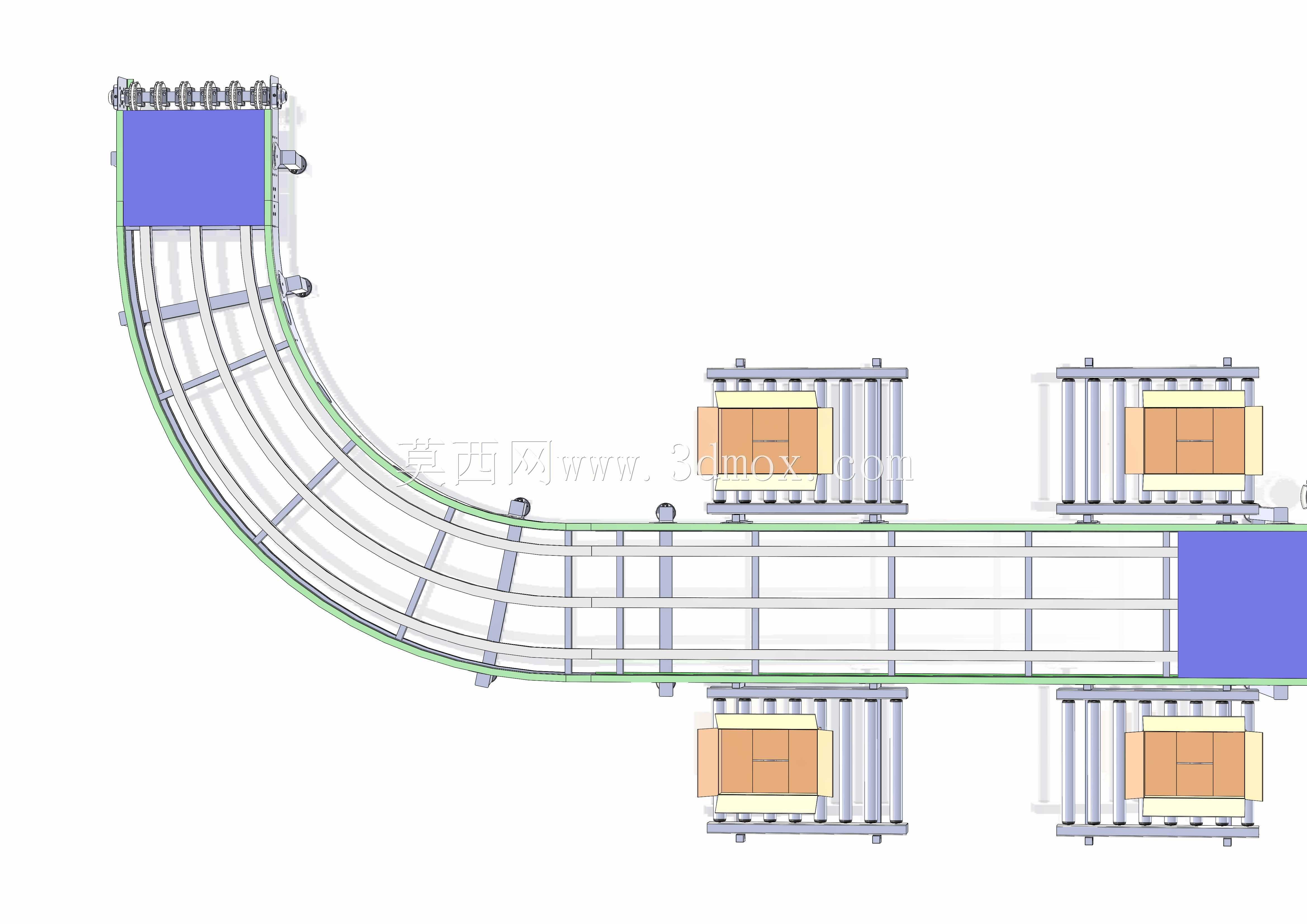

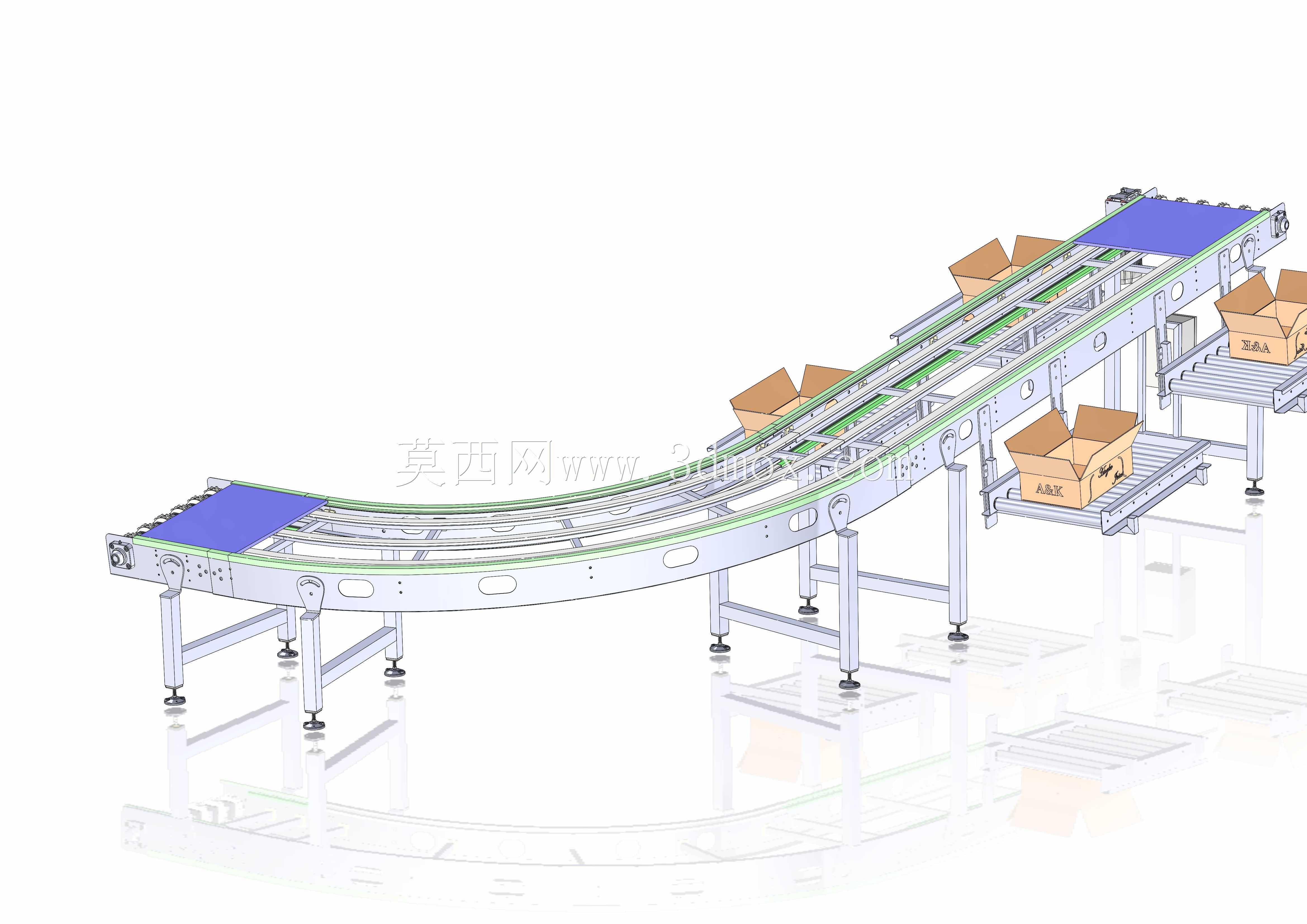

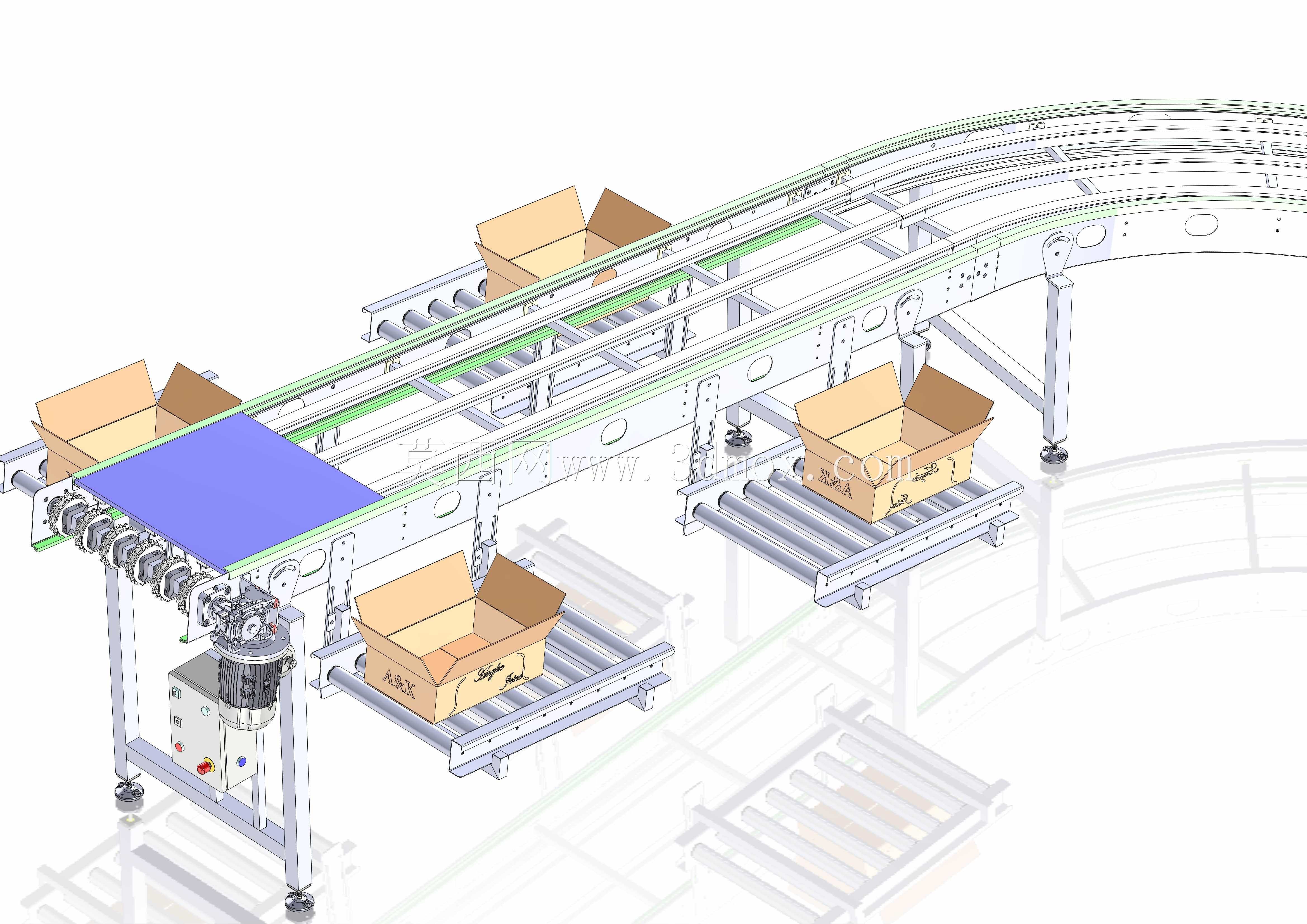

这款带宽600mm的模块化曲线输送设备，主要面向生产车间物料转运、电商仓储分拣、包装产线衔接等应用场景，能够在有限的厂房空间内完成物料的转向输送，打通直线输送段之间的转角衔接盲区，避免人工转运带来的效率损耗与磕碰风险，尤其适配纸箱类规整包装物料的连续输送需求，可嵌入现有自动化产线作为转角衔接单元，也可搭配重力辊道段完成物料的暂存与分流输送。设备整体采用模块化设计思路，框架主体选用304不锈钢材质搭配2mm厚薄板加工成型，兼顾结构强度与耐腐蚀性能，能够适配食品包装、日化生产、电商仓储等多场景的使用环境要求，支腿部分采用40x40x1.5mm规格不锈钢管制作，搭配可调节的铰接脚座，能够根据现场地面平整度调整设备高度，抵消地面不平带来的安装偏差，保障输送面的水平度，避免物料输送过程中出现偏移、滑落问题。输送皮带选用EC254类型窄半径转弯皮带，适配曲线段的转弯半径要求，带宽设置为600mm，能够满足常规尺寸纸箱、周转箱的输送需求，曲线段与直线段衔接顺滑，无明显接缝落差，避免输送过程中出现卡滞、跳动问题。驱动部分采用0.75马力电机搭配25/17速比减速器，为输送皮带提供稳定的运行动力，传动部位搭配聚酰胺轴承，有效降低运行过程中的摩擦阻力与噪音，延长部件使用寿命。设备配套设置重力辊道段，尺寸为长800mm、宽200mm，辊道上方铺设2mm厚不锈钢金属板，可用于放置纸箱完成暂存、分拣操作，同时配套PE摩擦带，增大物料与输送面之间的摩擦力，避免转弯过程中物料因离心力出现偏移滑落。设备控制部分采用三菱调速控制单元，可根据产线运行节奏灵活调整输送速度，适配不同节拍的生产需求，配套独立配电箱完成电路集成，简化现场接线安装流程。设备安装边界方面，输入高度设置为700mm，排出高度设置为1200mm，可根据现场产线的高度差需求搭配不同高度的支腿完成适配，整体结构采用模块化拼接设计，现场安装无需复杂焊接作业，仅需通过标准紧固件即可完成组装，后期维护更换部件也可单独拆解对应模块，降低运维成本。曲线段的流线型结构设计能够最大化利用厂房转角空间，减少输送线整体占用的厂房面积，在有限的空间内完成物料的90度转向输送，帮助企业优化车间布局，提升空间利用率。
