木工卧式长带砂光加工设备结构设计

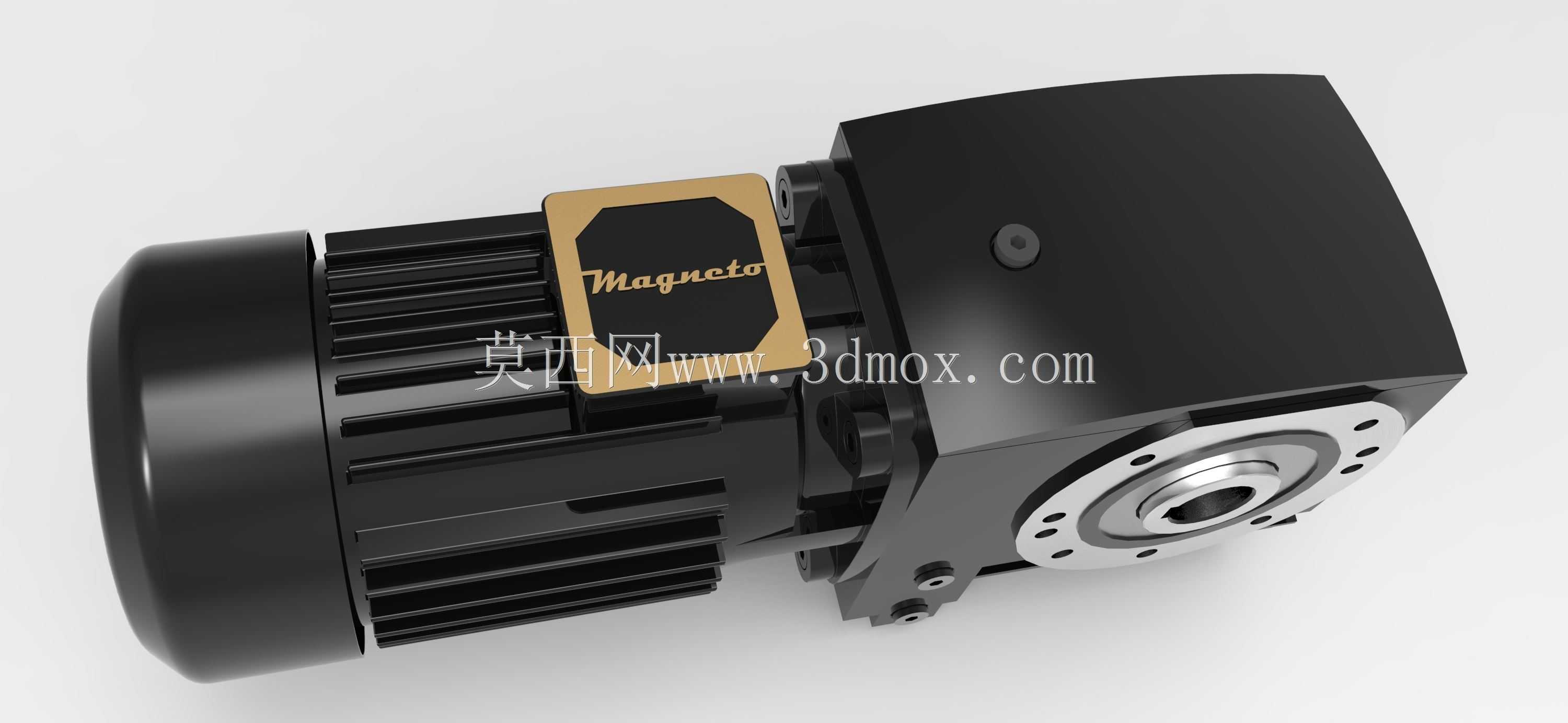

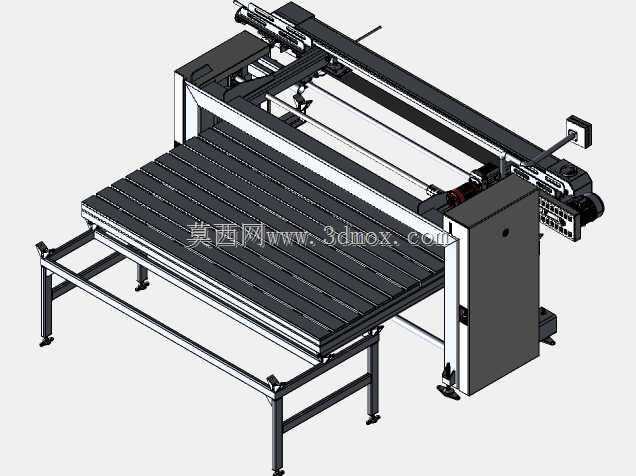

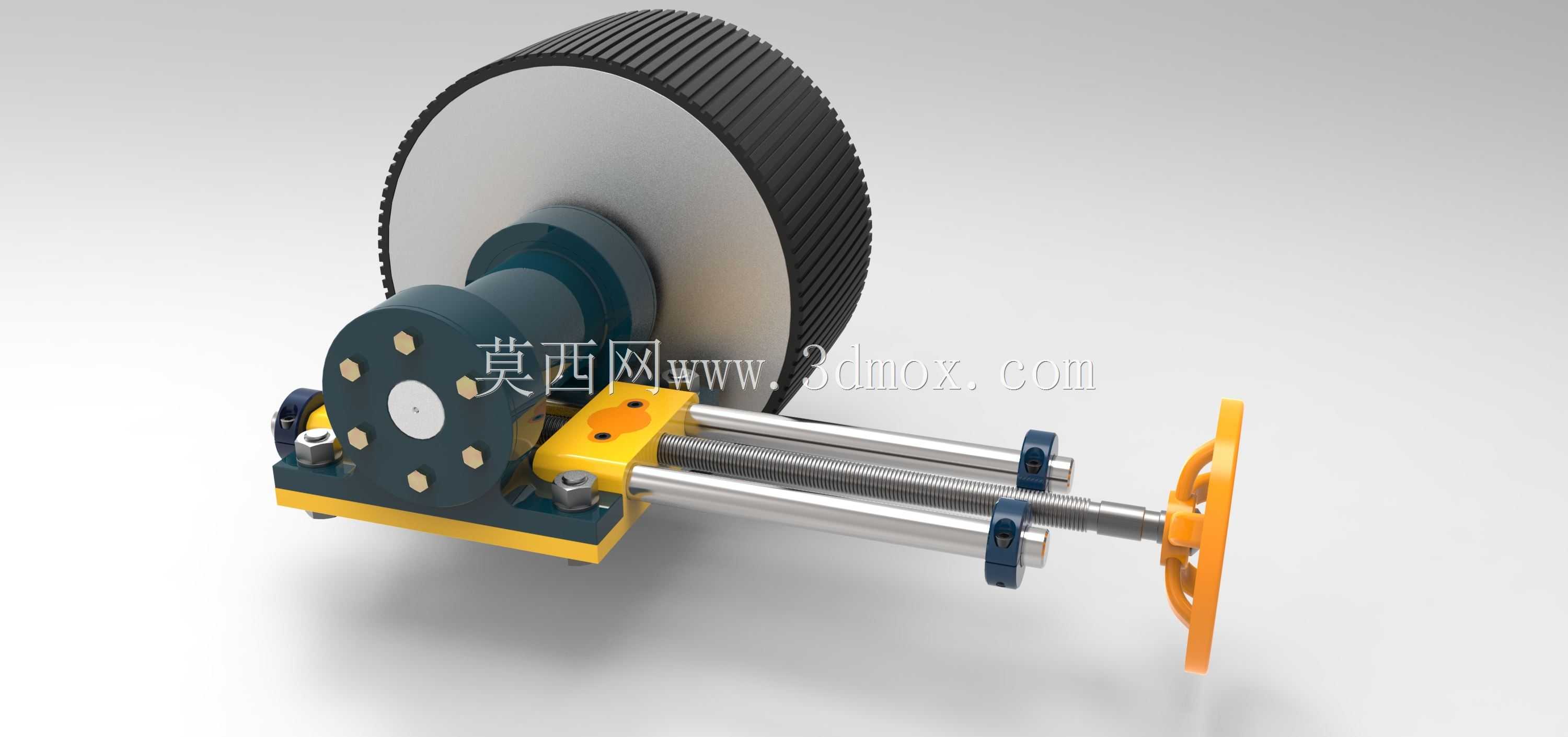

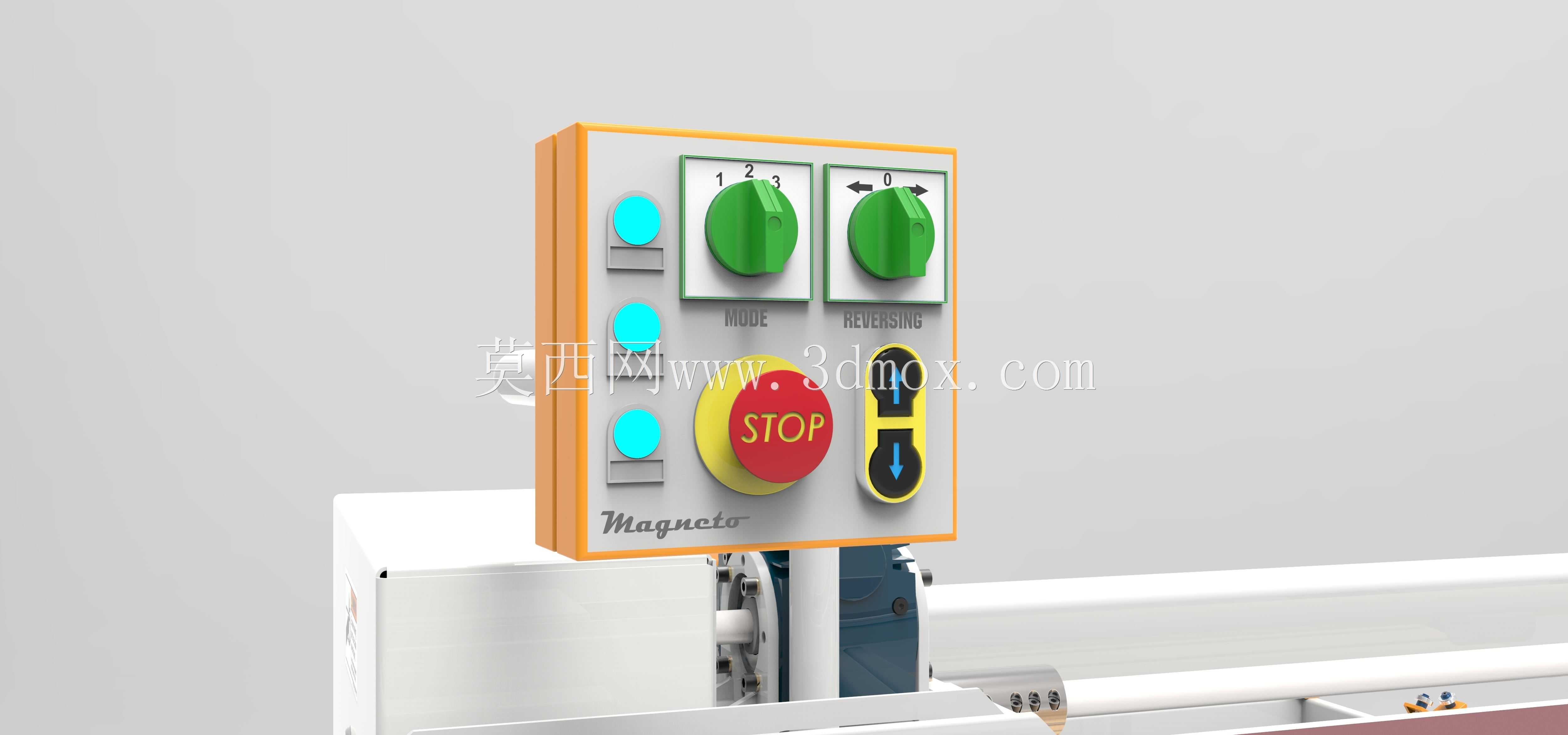

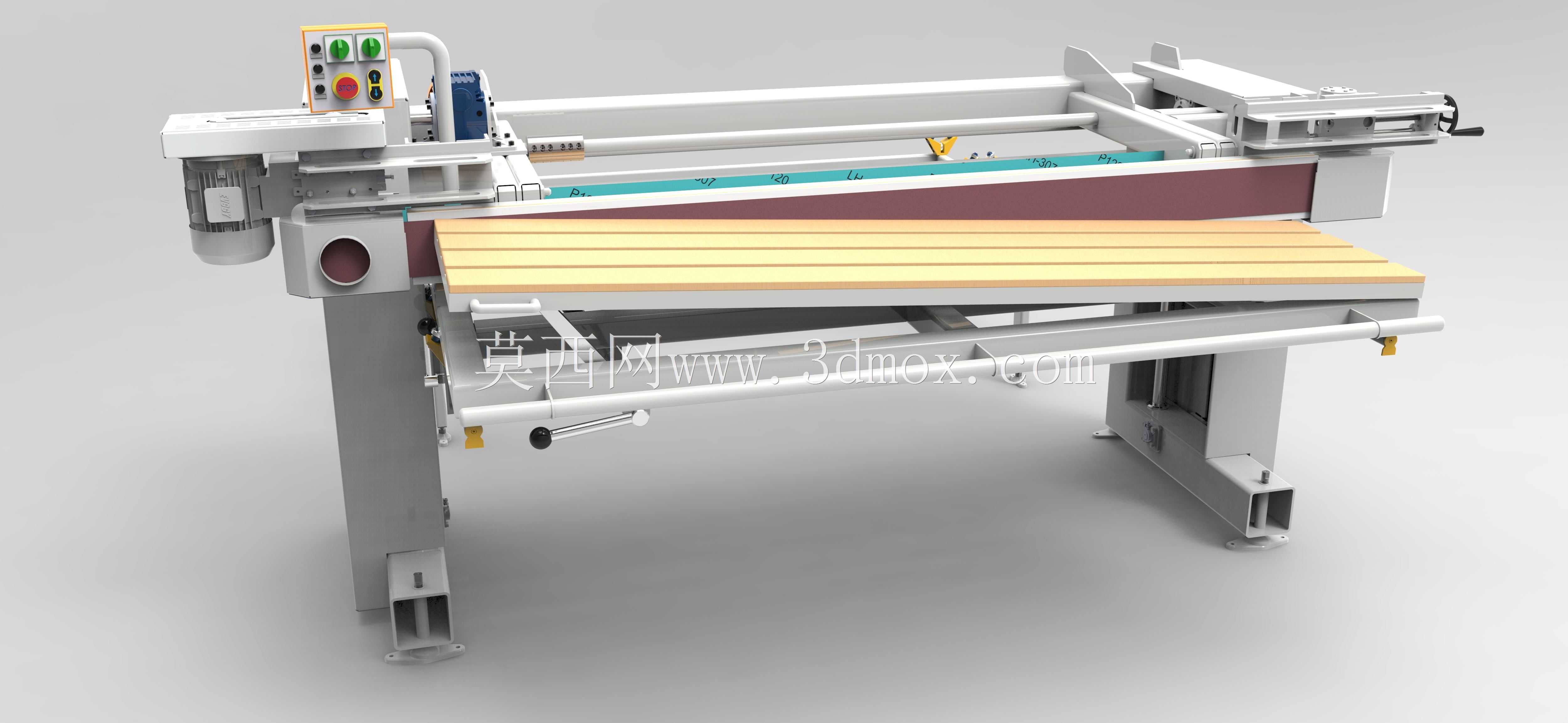

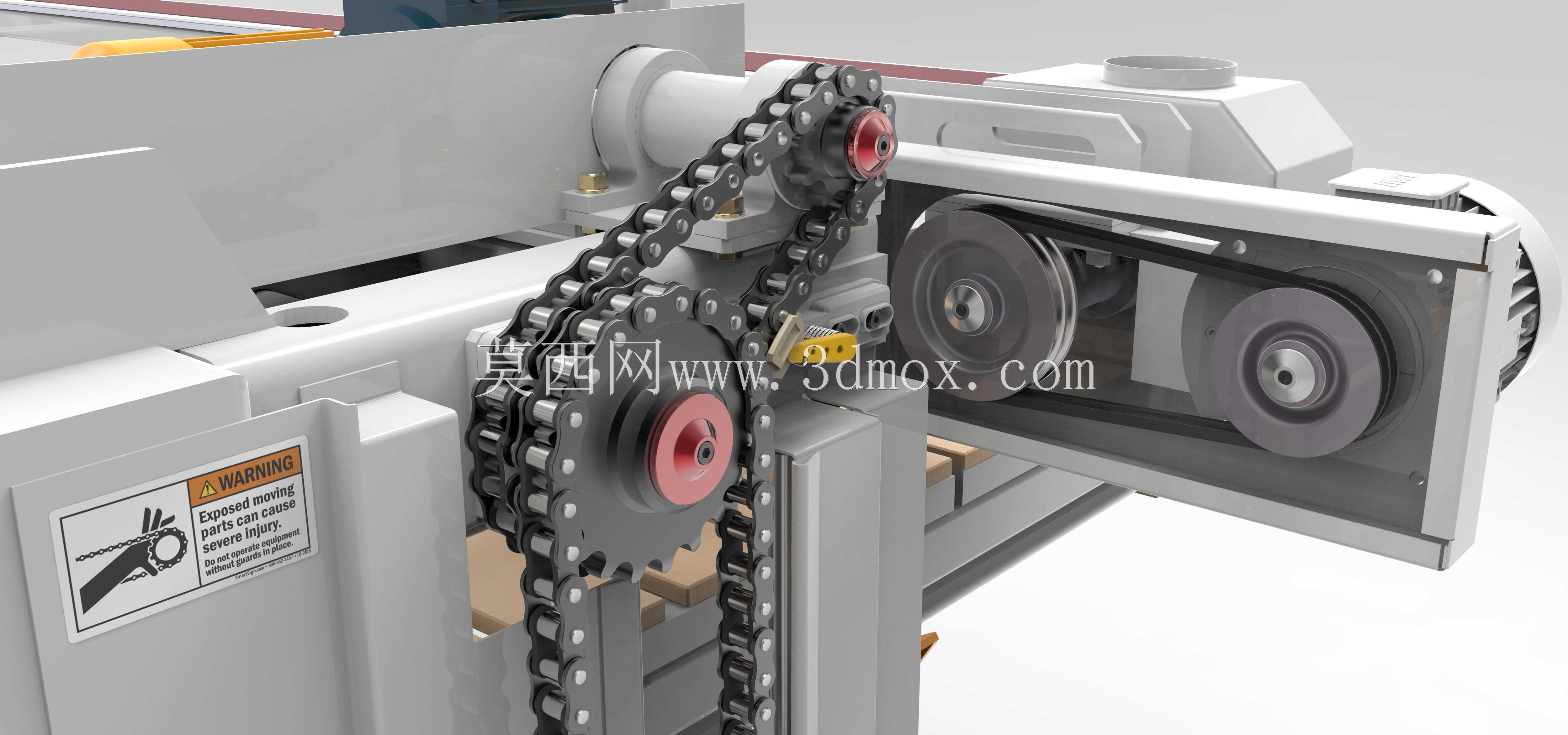

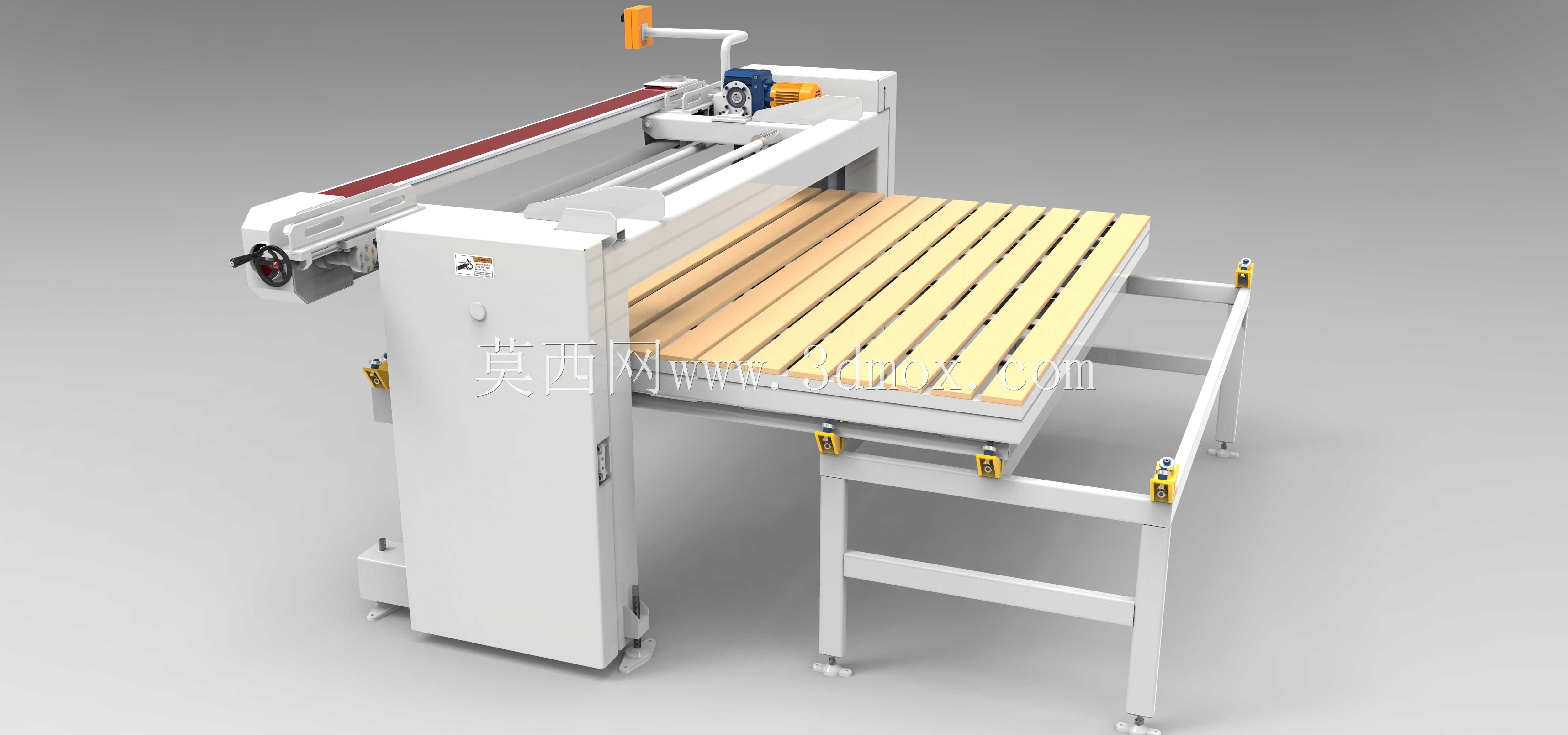

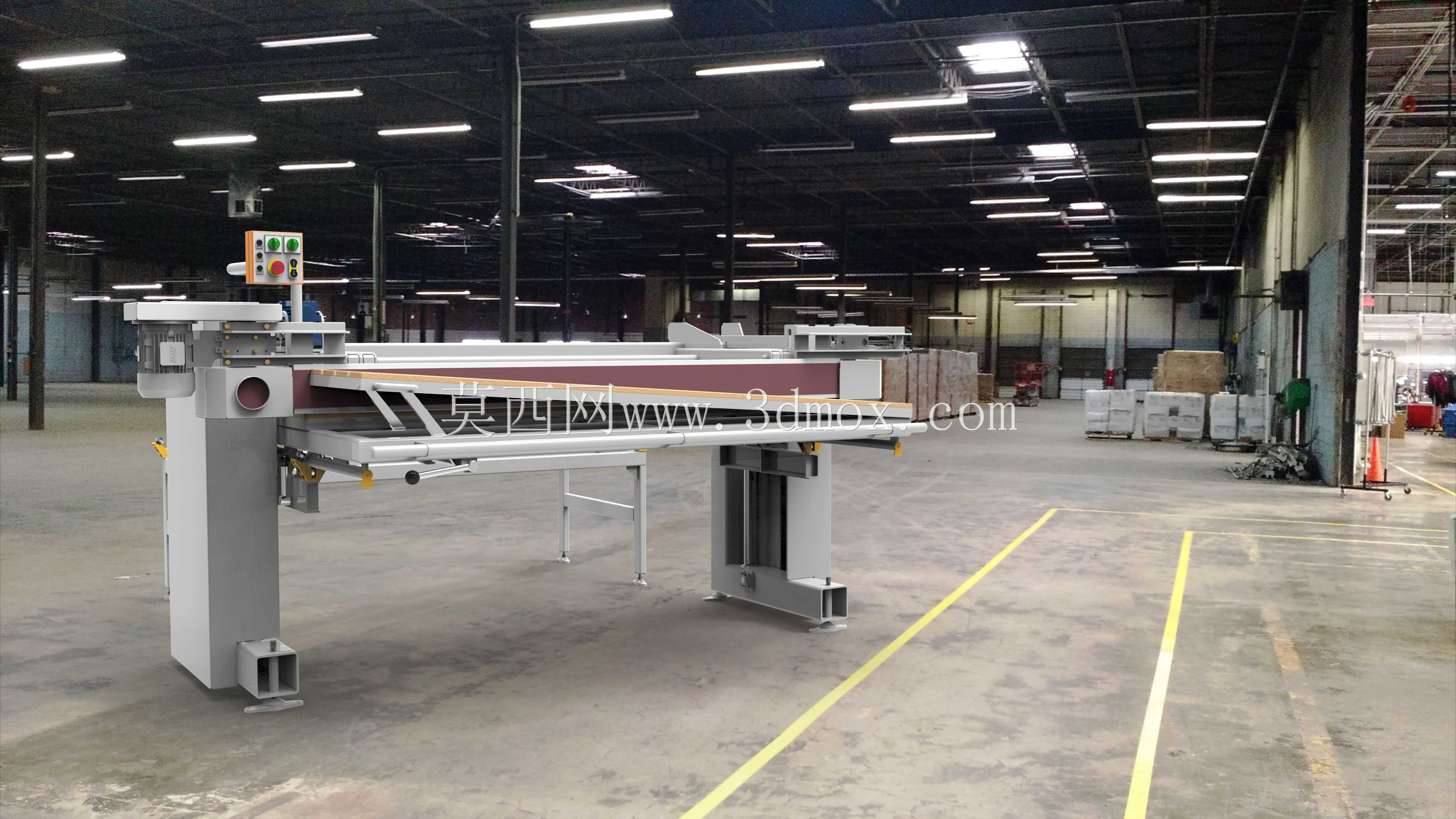

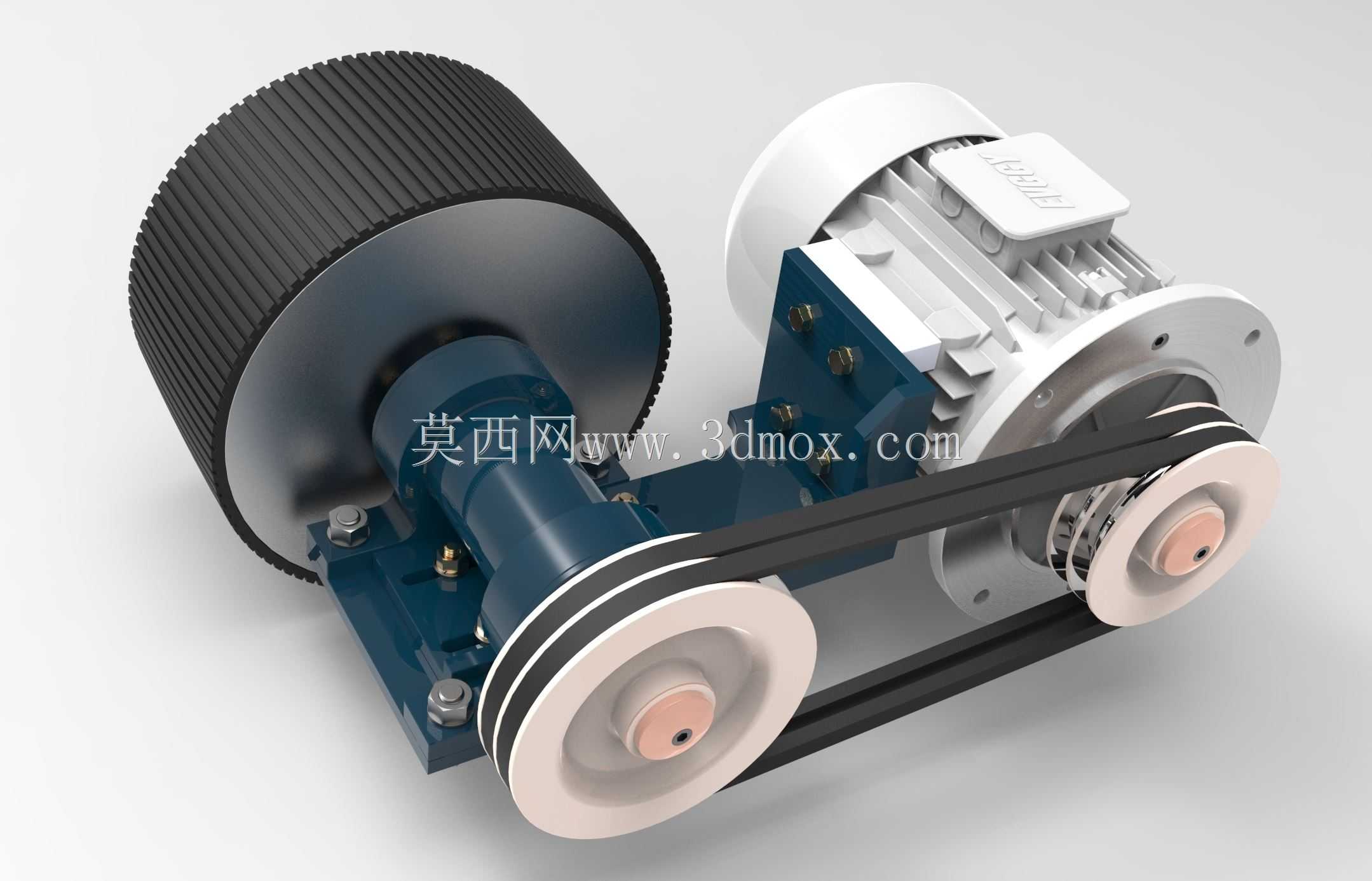

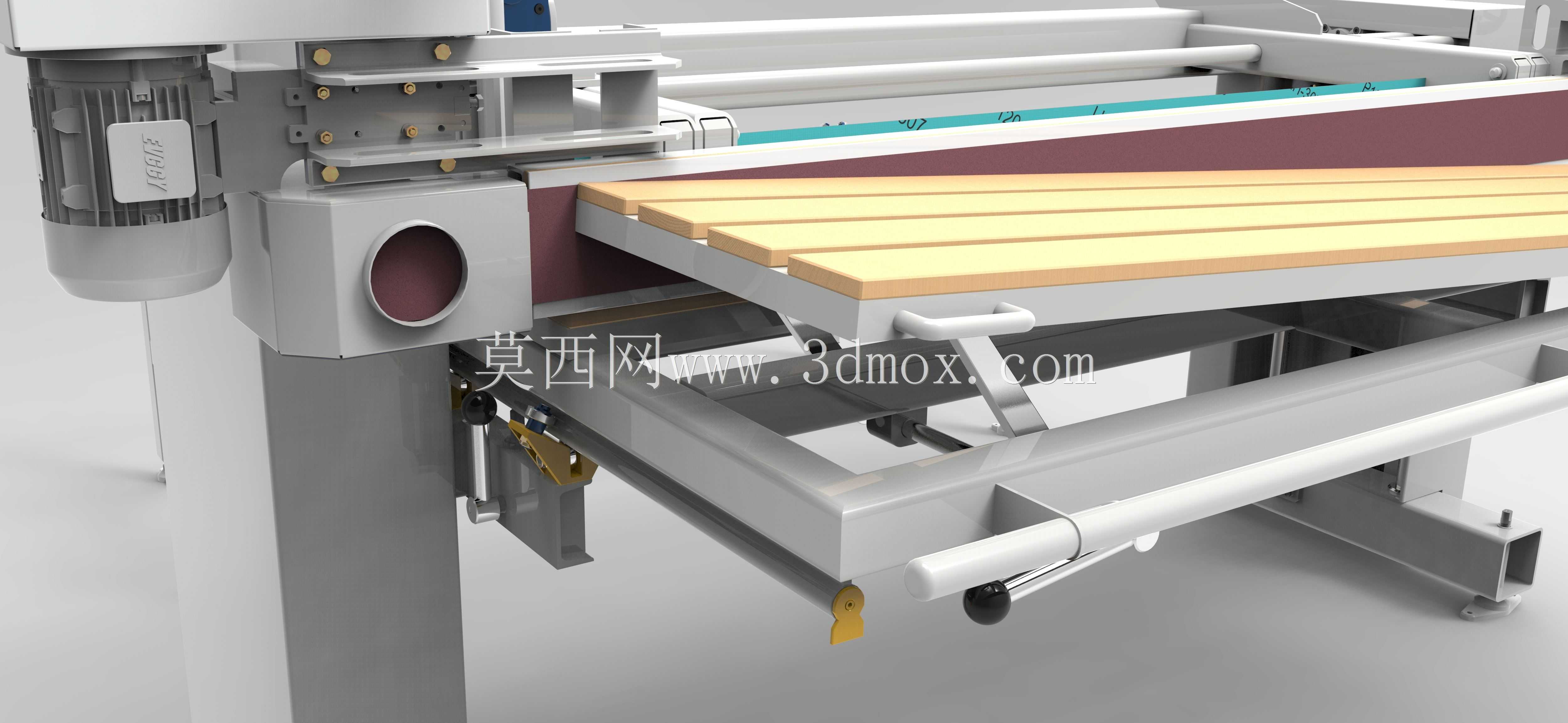

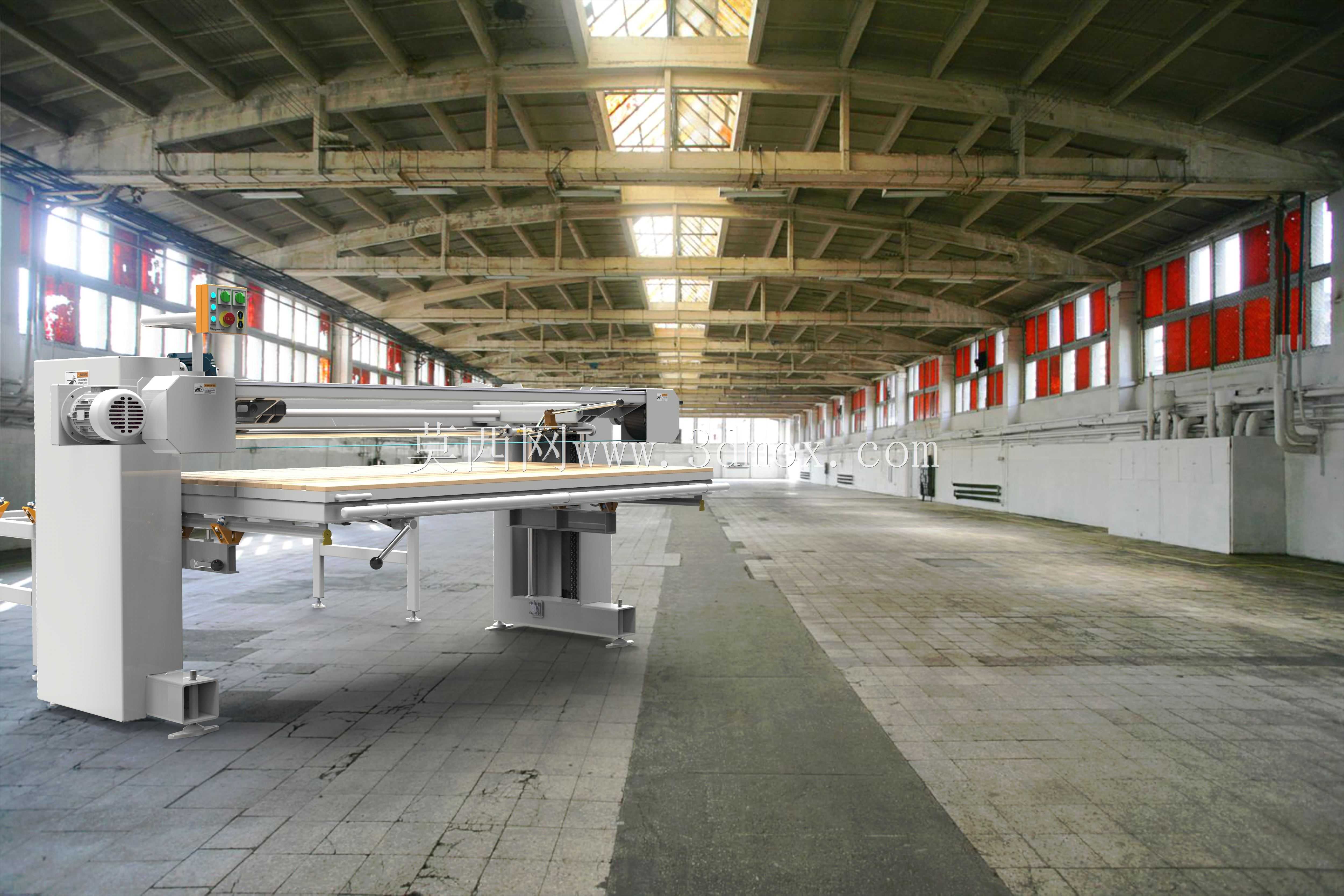

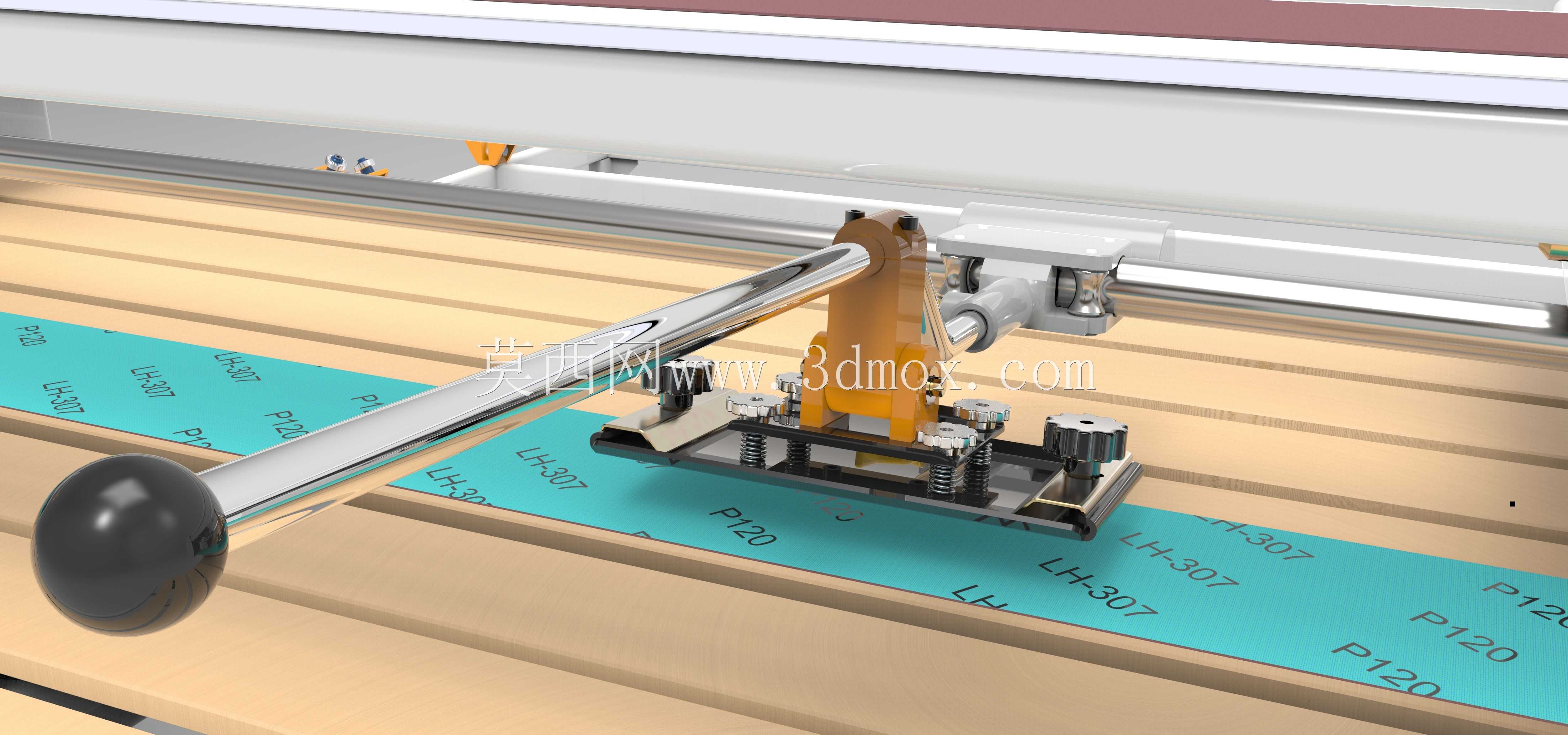

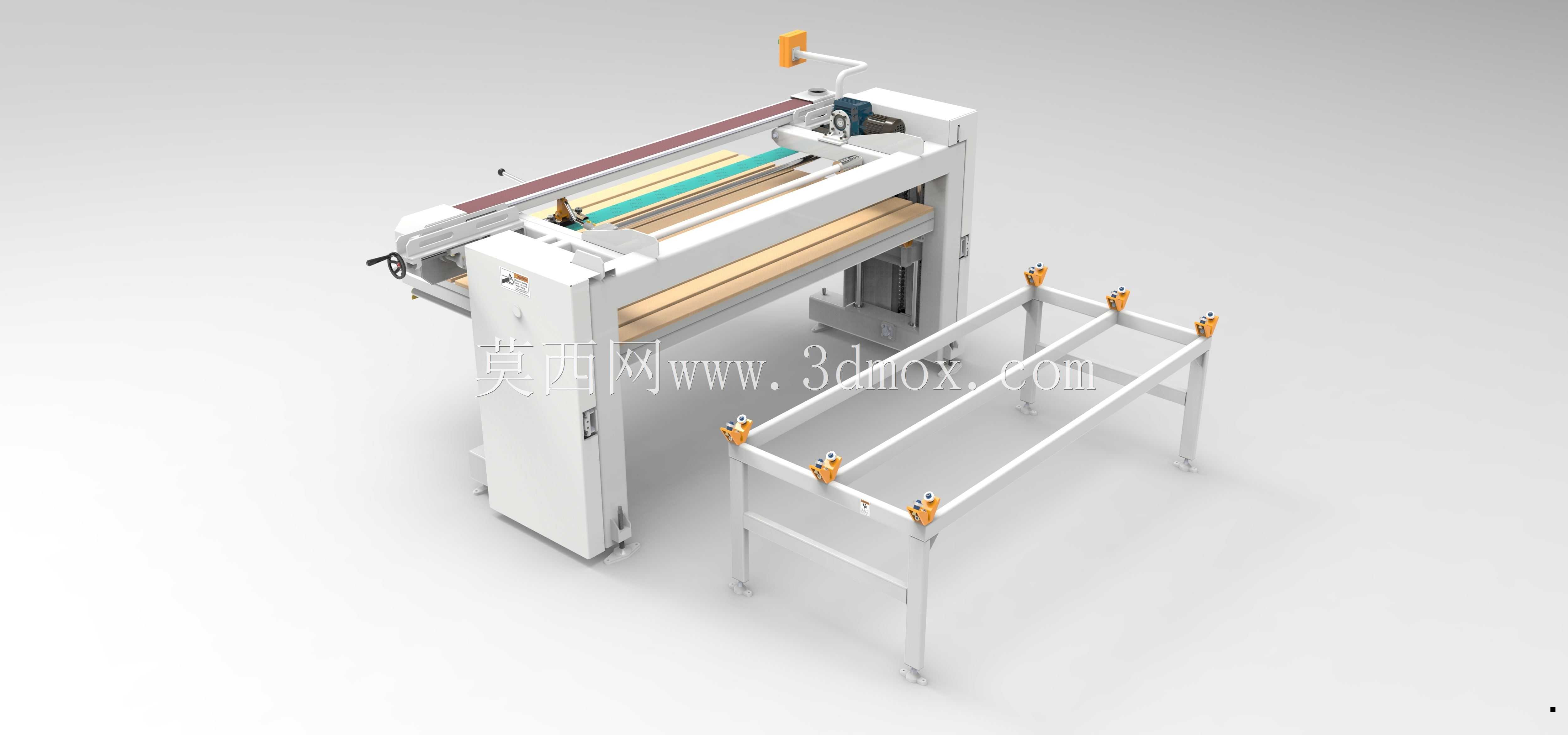

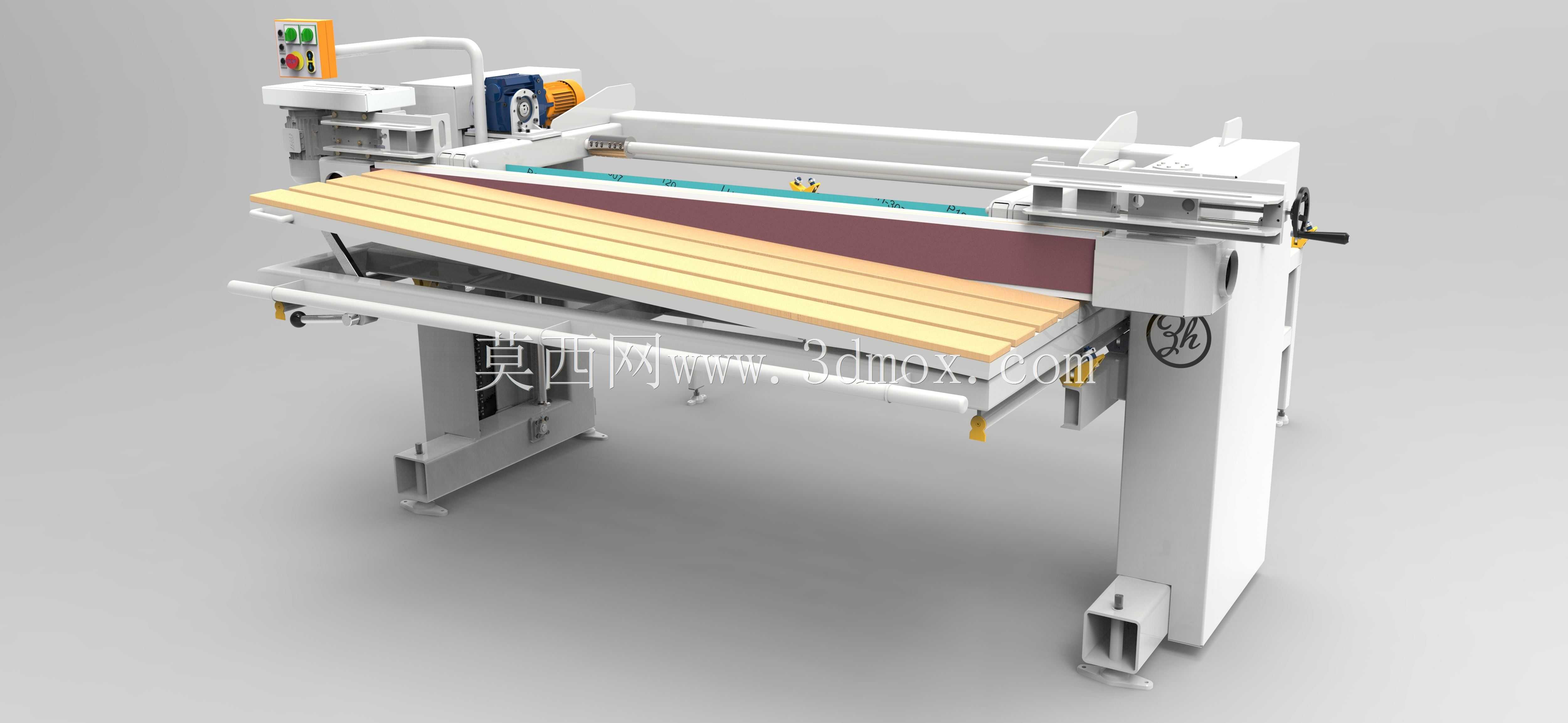

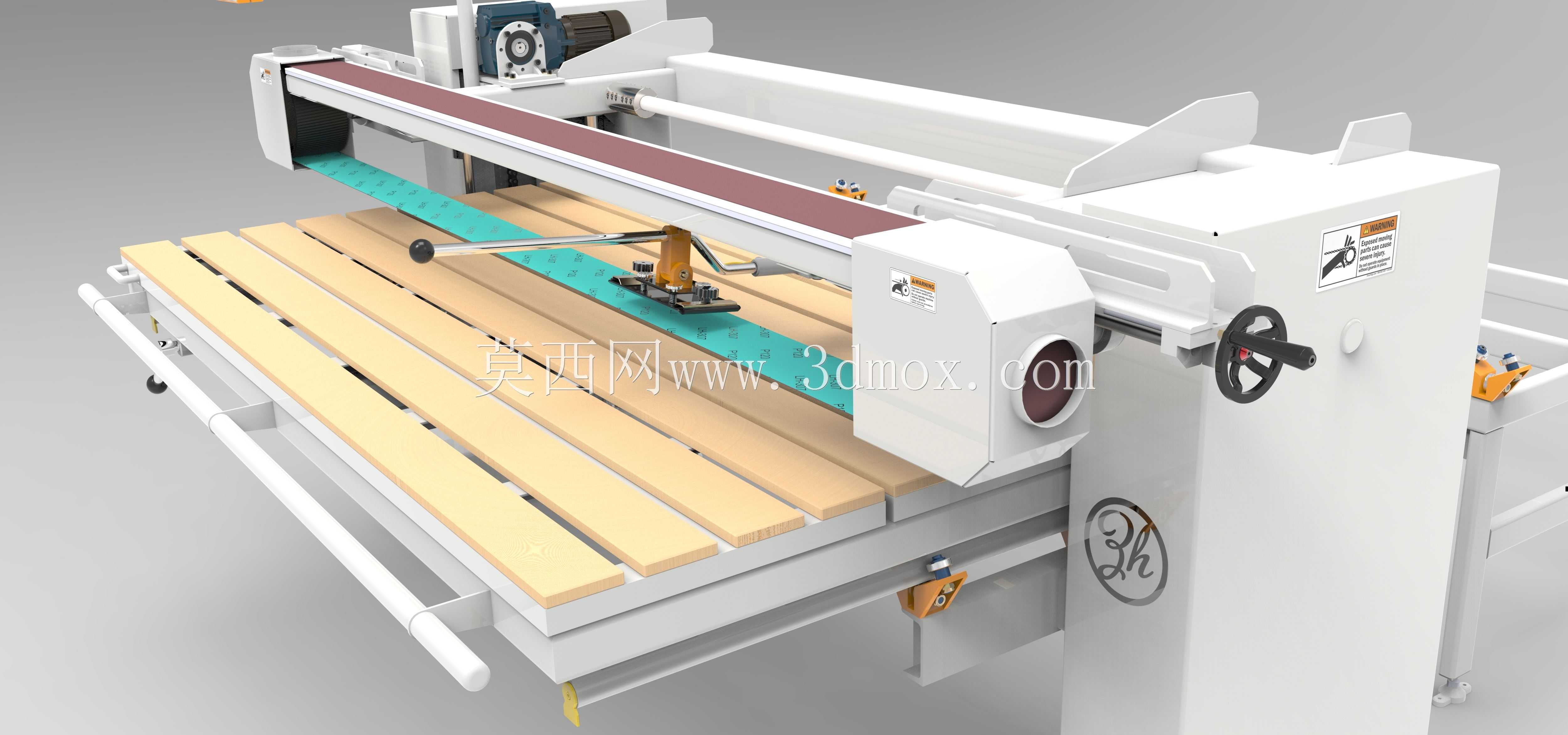

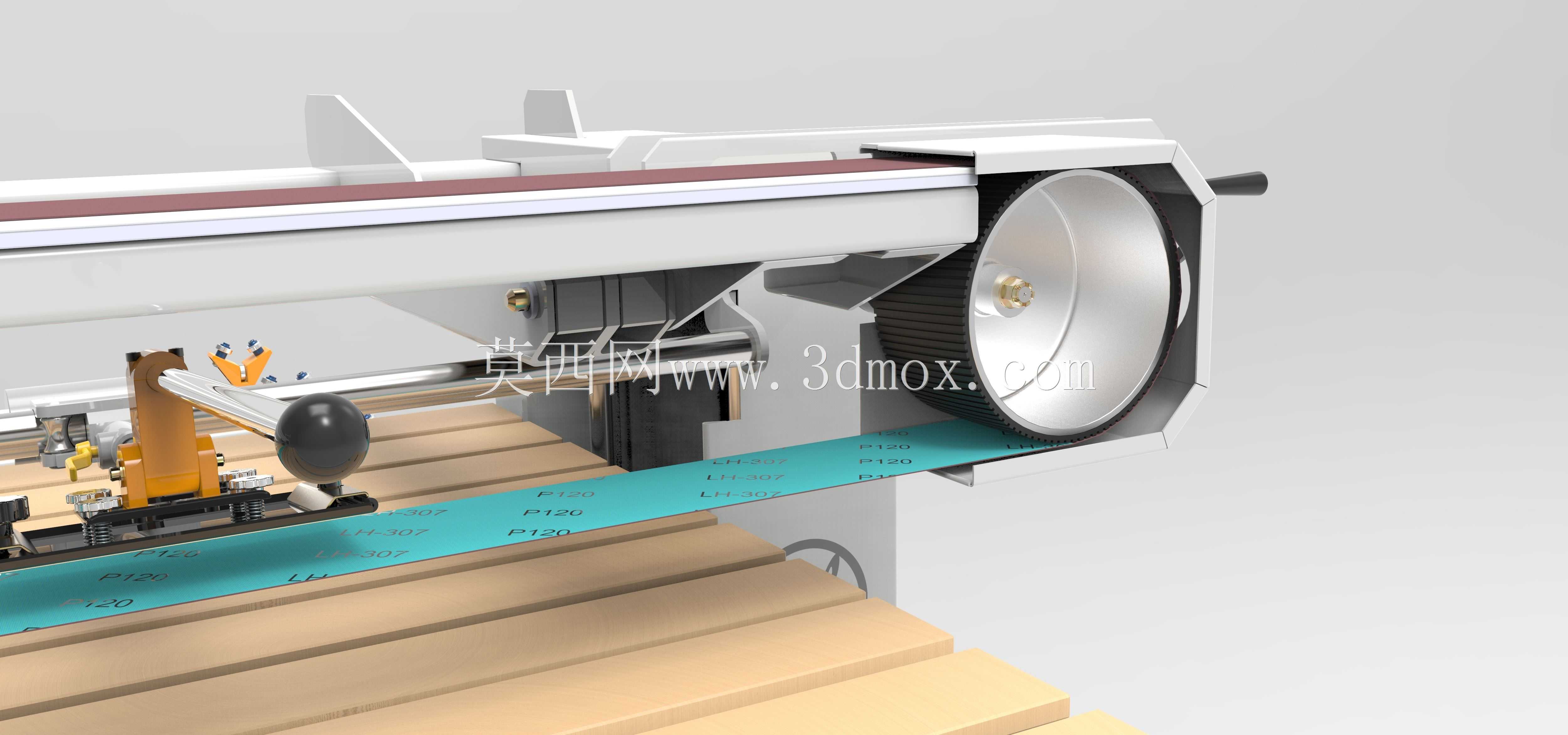

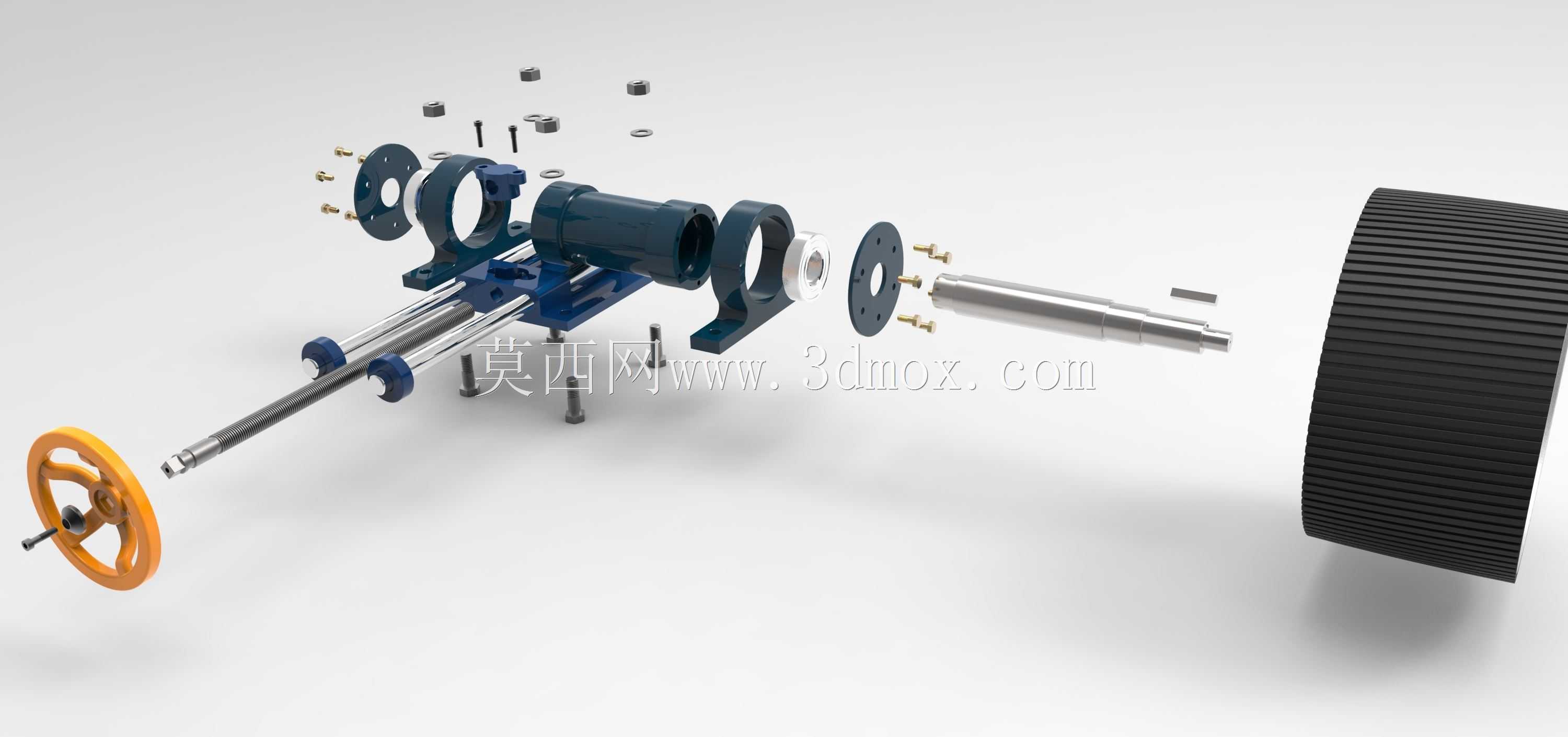

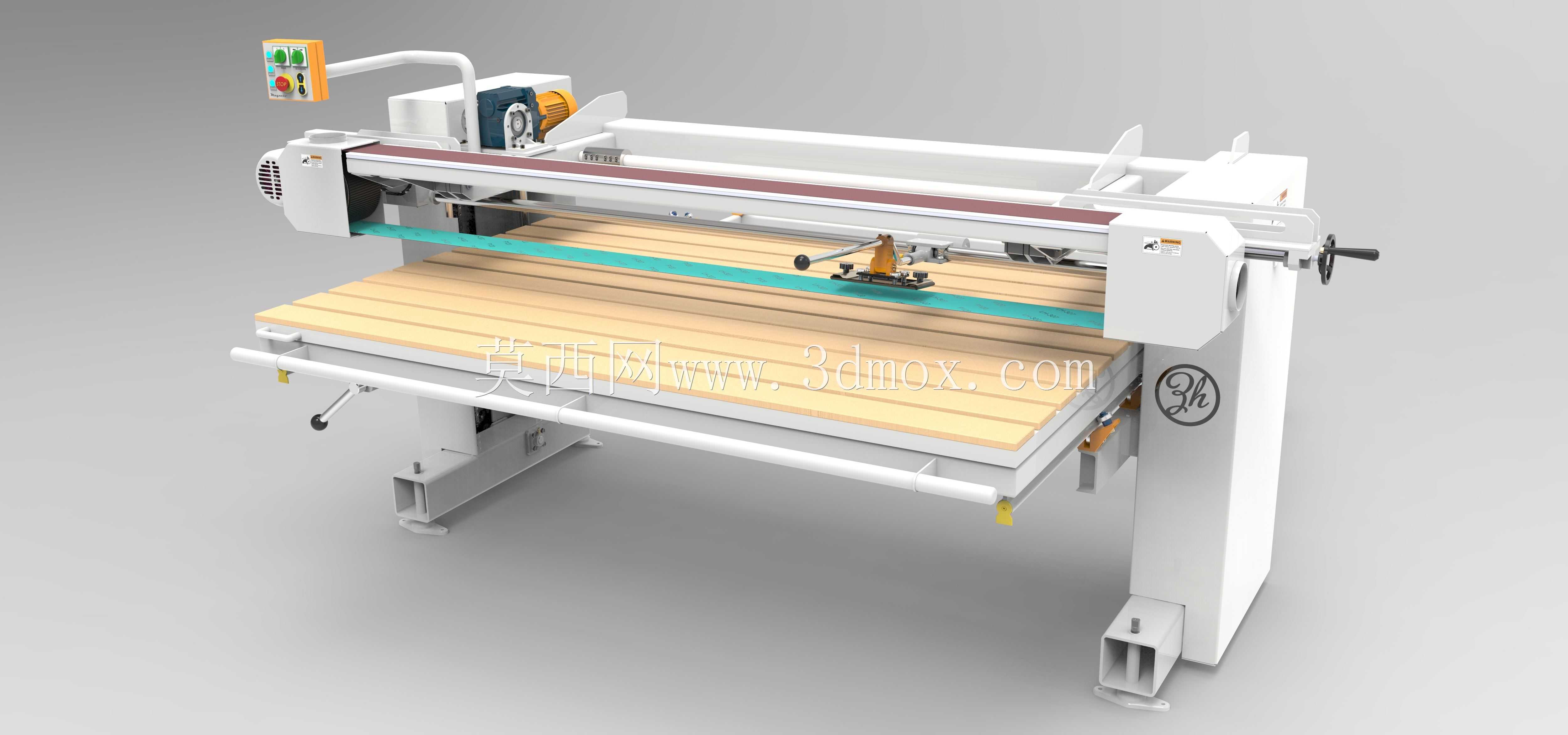

这款长带砂光设备主要面向实木家具、人造板材加工生产场景，是木制品表面精加工环节的核心作业设备，可广泛应用于家具厂木门、橱柜板、实木拼板、装饰面板的平面砂光工序，也可适配细木工板、密度板等各类木质基材的表面打磨找平作业，能够有效去除板材表面的毛刺、刀痕、凹凸缺陷，为后续的油漆涂饰、贴面加工提供均匀平整的基面，替代传统人工手持砂带打磨的作业模式，大幅提升板材表面处理的一致性与加工效率，降低车间打磨工位的人力投入与作业强度。设备采用卧式龙门跨架结构设计，整体以厚重的方管焊接机架作为承载主体，底部设置可调式支撑脚座，可适配车间不平整地面的安装调平需求，机架两侧的立式立柱作为砂带张紧与传动组件的安装载体，横向跨设的长砂带组件可沿立柱导轨做上下高度调节，适配不同厚度规格的板材加工需求，调节手轮带有刻度标识，可精准控制砂带与工件表面的接触压力，避免过砂或砂削量不足的问题。工作台采用实木条拼接的平整台面设计，台面下方设置横向进给导轨与手动推送机构，作业时可将待加工板材放置在工作台面上，通过手动或辅助推送方式让板材匀速通过高速运转的砂带作业区域，砂带上方设置的压料组件可稳定压住板材表面，防止砂带运转带动板材移位，保证砂削过程的稳定性。设备的驱动电机设置在机架侧端，通过带轮传动带动砂带循环运转，张紧机构可快速调整砂带张紧度，方便砂带磨损后的更换作业，操作控制盒设置在机架侧上方的悬臂位置，集成了启动、停止、急停、砂带跑偏调节等控制按钮，操作人员站在设备侧端即可完成全部操作，符合人体工程学的操作布局设计。设备的安装边界预留了足够的操作与维护空间，两侧预留了砂带更换、检修的操作空位，后方预留了除尘接口的安装位置，可对接车间中央除尘系统，及时抽走砂光作业产生的木质粉尘，改善车间作业环境，整体结构设计兼顾了加工精度、操作便捷性与维护便利性，可适配不同规模木制品加工企业的生产需求，能够稳定完成各类平面板材的连续砂光加工作业，保障加工后板材表面的粗糙度均匀一致，满足后续饰面加工的工艺要求。
