长距离直线皮带输送机架体结构设计

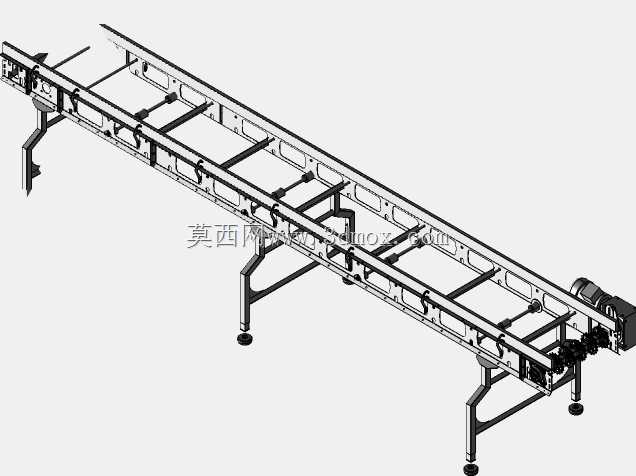

该输送设备主要面向生产车间内的工序间物料转运、仓储分拣线的连续输送、包装产线的成品流转等场景，可适配箱装件、袋装件、规整小型工业零部件等多种形态的物料传输需求，能够衔接不同工位的加工、检测、包装设备，替代人工重复搬运作业，大幅降低产线物流的人力消耗，提升生产流转的连贯性与效率。设备整体采用长距离直线布局，主体架体采用模块化型材拼接设计，两侧主梁为带安装槽的型材结构，可灵活加装侧向导条、工件定位挡块、检测传感器安装座等附属配件，适配不同规格物料的输送导向需求，避免物料在输送过程中出现偏移、掉落的问题。架体下方配置多组可调节支撑支腿，支腿底部带防滑减震脚垫，可根据现场地面平整度调整支腿高度，保证整段输送线的水平度，避免皮带运行过程中出现跑偏、局部受力不均的问题，支腿之间加装横向加强拉杆，提升整机架体的结构刚性，避免长距离输送过程中架体出现晃动、形变的情况。设备的驱动端布置在架体一端，采用电机配合链传动结构驱动主动辊筒转动，从动端配置张紧调节机构，可通过调整从动辊的前后位置调整皮带张紧度，补偿皮带长期运行产生的拉伸形变，保证传动效率与运行稳定性。设计过程中充分考虑现场安装的适配性，整段架体可拆分为多个分段单元，既方便运输转运，也可根据现场的安装空间灵活调整输送线总长度，适配不同厂房的布局边界，架体侧边预留的安装槽位可兼容不同宽度的皮带更换需求，用户可根据输送物料的单重、尺寸规格更换对应承重等级、表面材质的皮带，满足防滑、耐磨、防静电等不同工况的使用要求。设备的侧边预留了护板安装位，可根据现场作业安全需求加装透明防护挡板或者金属护罩，避免作业过程中衣物、工具卷入传动结构，提升设备运行的安全系数，整体结构无复杂异形构件，日常维护过程中可快速拆卸对应段的护板、辊筒进行检修更换，降低后期运维的难度与成本。
