ROSTA皮带链条弹性张紧装置结构设计

这款张紧装置主要面向散料输送、流水线传动、工业传动系统等场景设计，可广泛适配带式输送机、链式输送设备、长距离传动皮带组的张紧需求，解决传动系统长期运行后皮带、链条蠕变松弛导致的打滑、跳齿、传动效率下降、异响抖动等常见问题，是工业传动链路中保障运行稳定性的核心配套部件。

在实际生产场景中，长距离布置的输送线受温湿度变化、长期载荷拉伸、部件磨损等因素影响，传动件的张紧度会持续发生变化，传统固定式张紧结构需要定期人工调整维护，不仅增加运维工作量，调整精度不足还容易导致传动件偏磨、寿命缩短。这款弹性张紧装置依托内置的弹性阻尼结构，可在运行过程中自动补偿传动件的松弛量，持续维持稳定的张紧力，同时可吸收传动系统运行中产生的振动与冲击，降低传动部件的疲劳损耗，延长皮带、链条以及配套链轮、带轮的整体使用寿命。

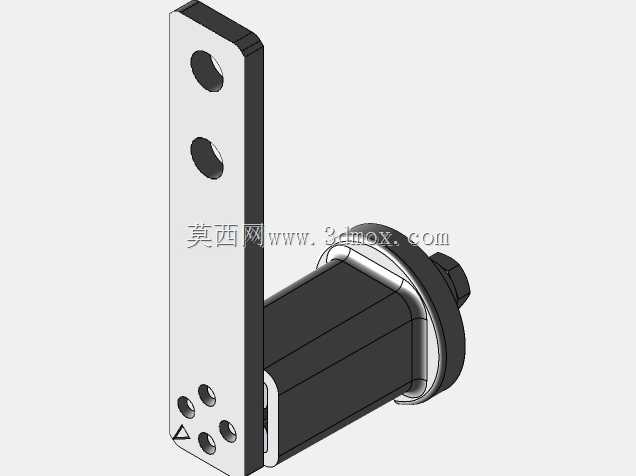

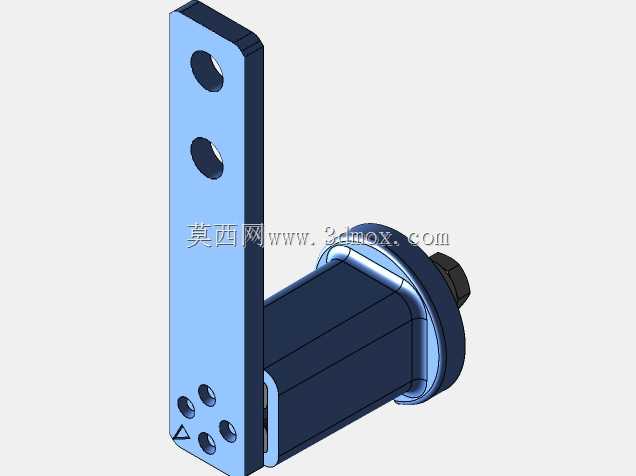

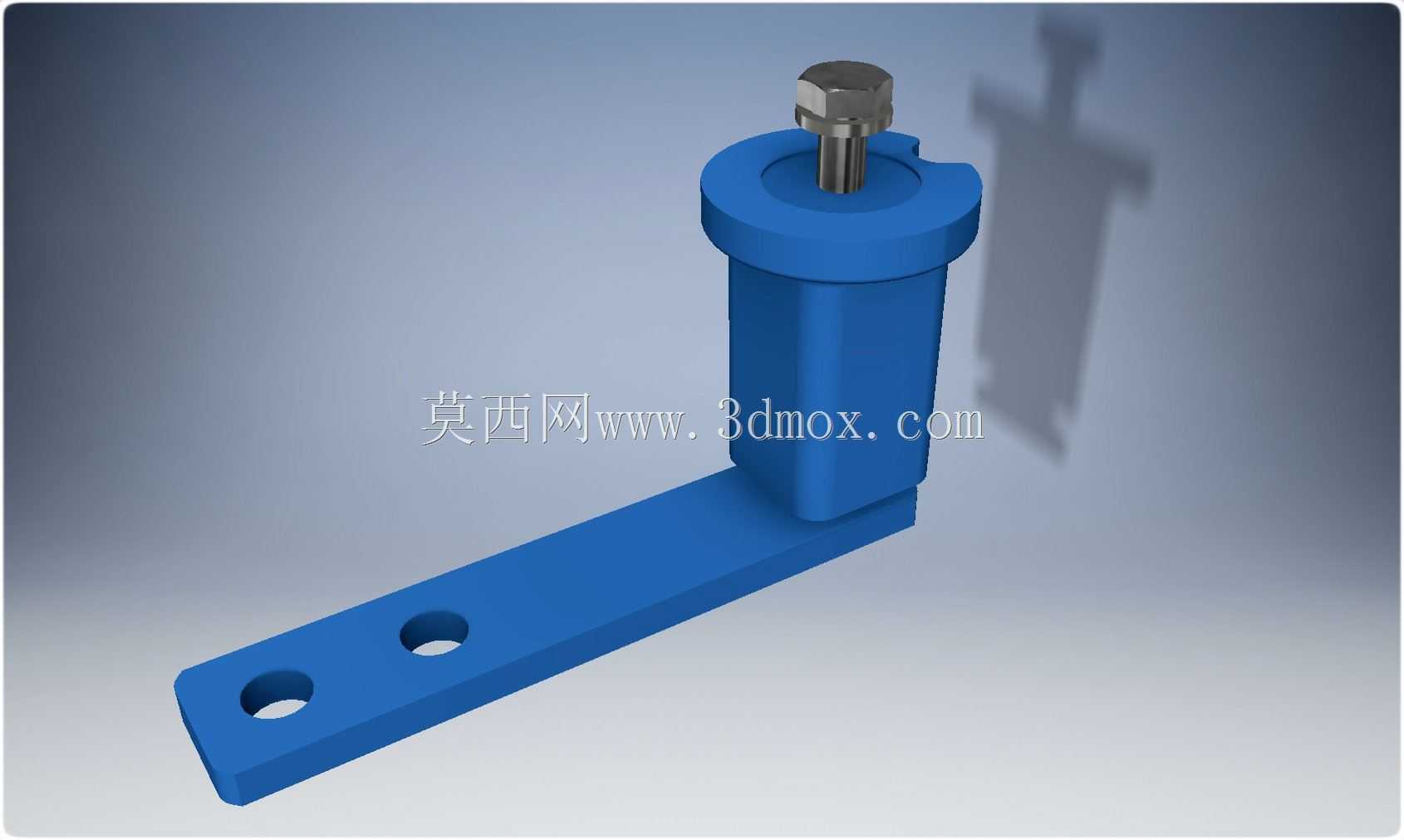

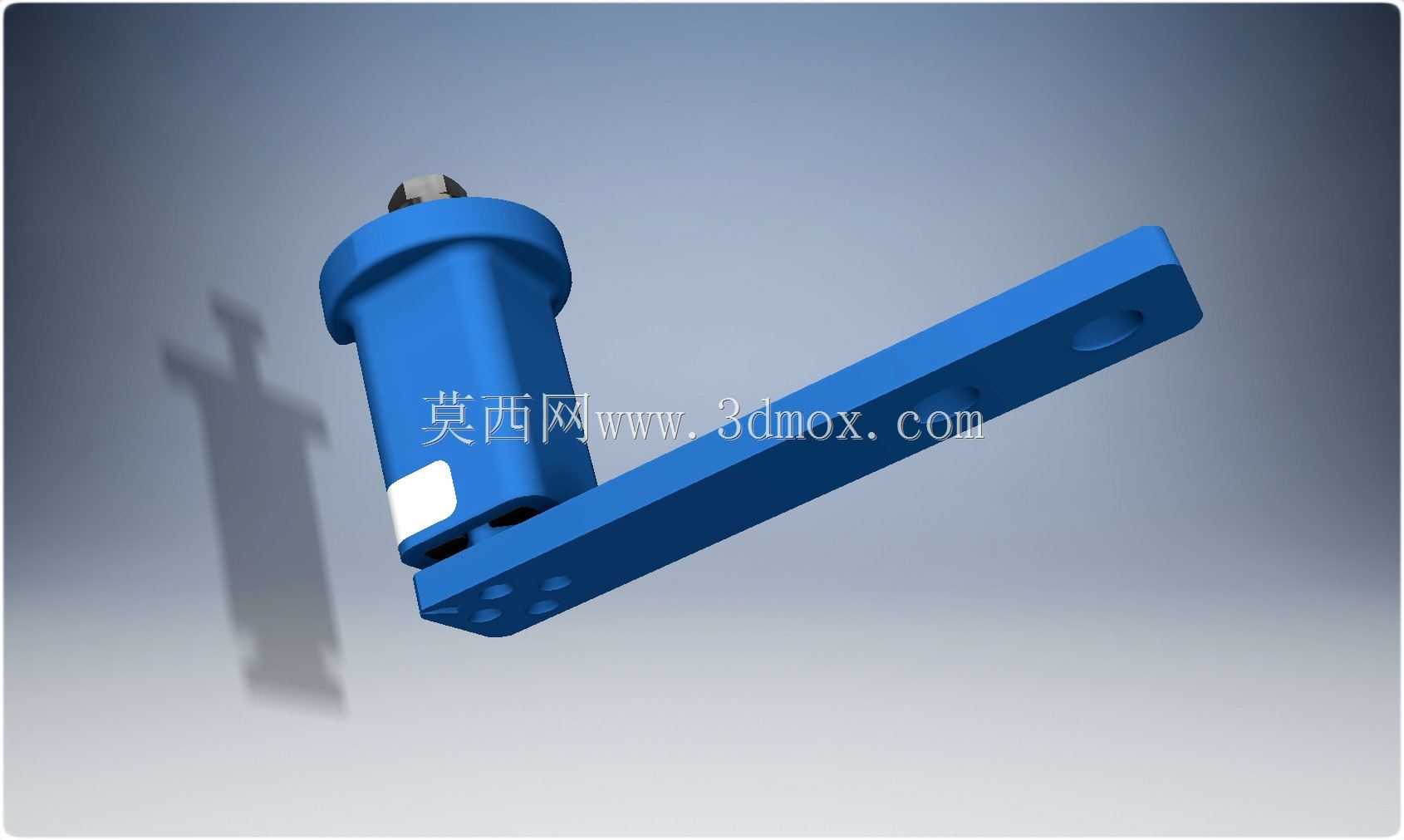

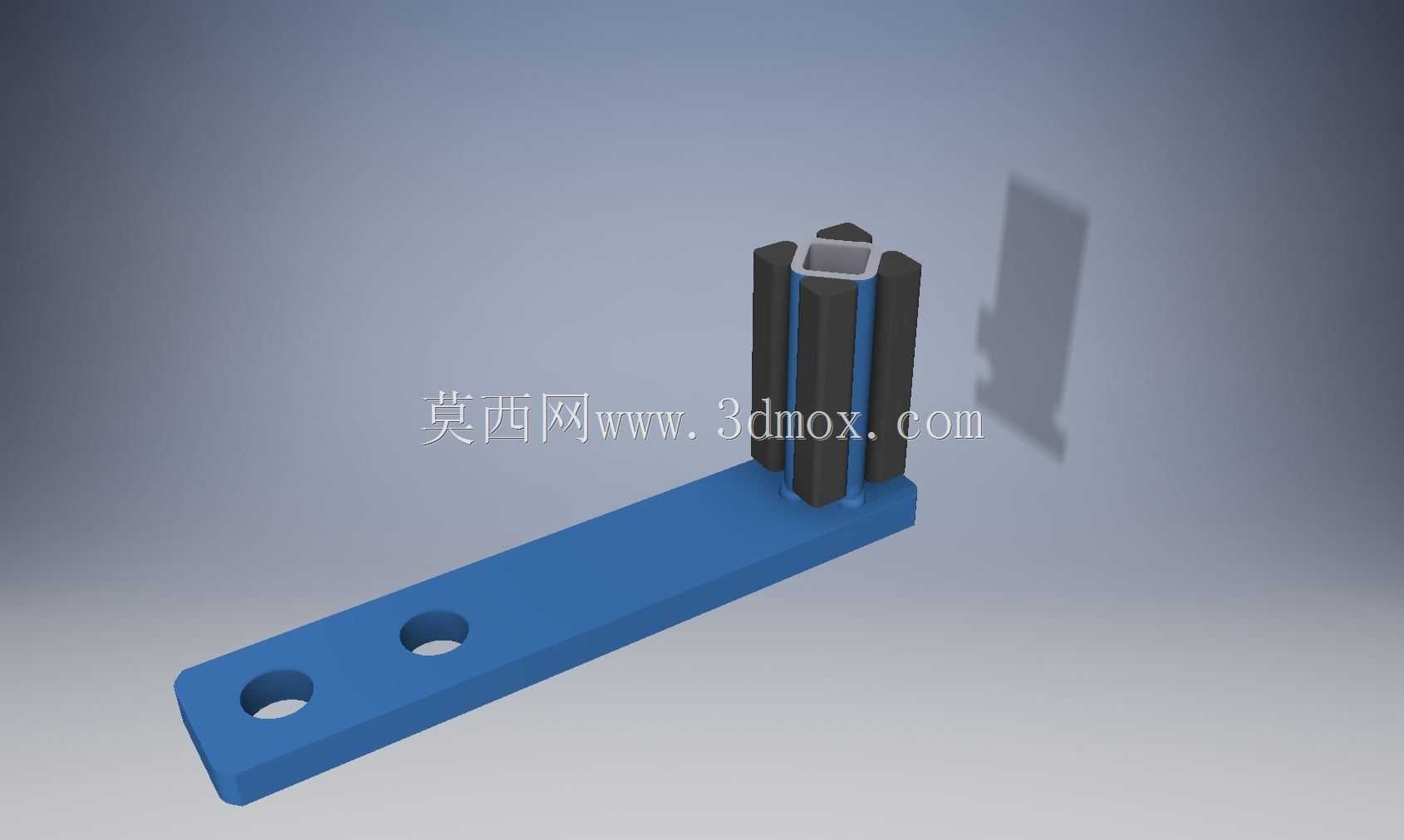

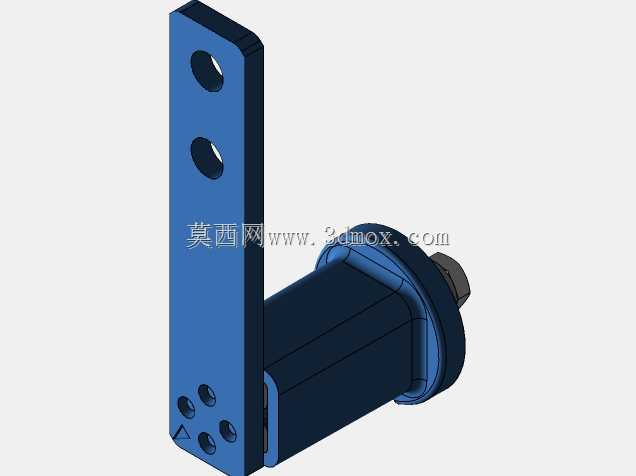

从功能设计来看，装置采用模块化分体结构，核心弹性阻尼单元与安装摆臂采用分体式装配设计，弹性单元内置橡胶复合弹性体，可同时提供周向扭转弹力与径向阻尼缓冲，既能够提供持续稳定的张紧推力，又可在传动系统遇到载荷突变、冲击负载时实现柔性缓冲，避免刚性张紧结构容易出现的部件断裂、传动件崩损问题。摆臂部分采用高强度合金钢一体成型结构，表面做防锈防腐处理，可适配多粉尘、潮湿、户外露天等复杂工业工况，摆臂上预留多组调节安装孔位，可根据现场安装空间灵活调整张紧轮的布置位置，适配不同走向、不同张紧行程需求的传动场景。

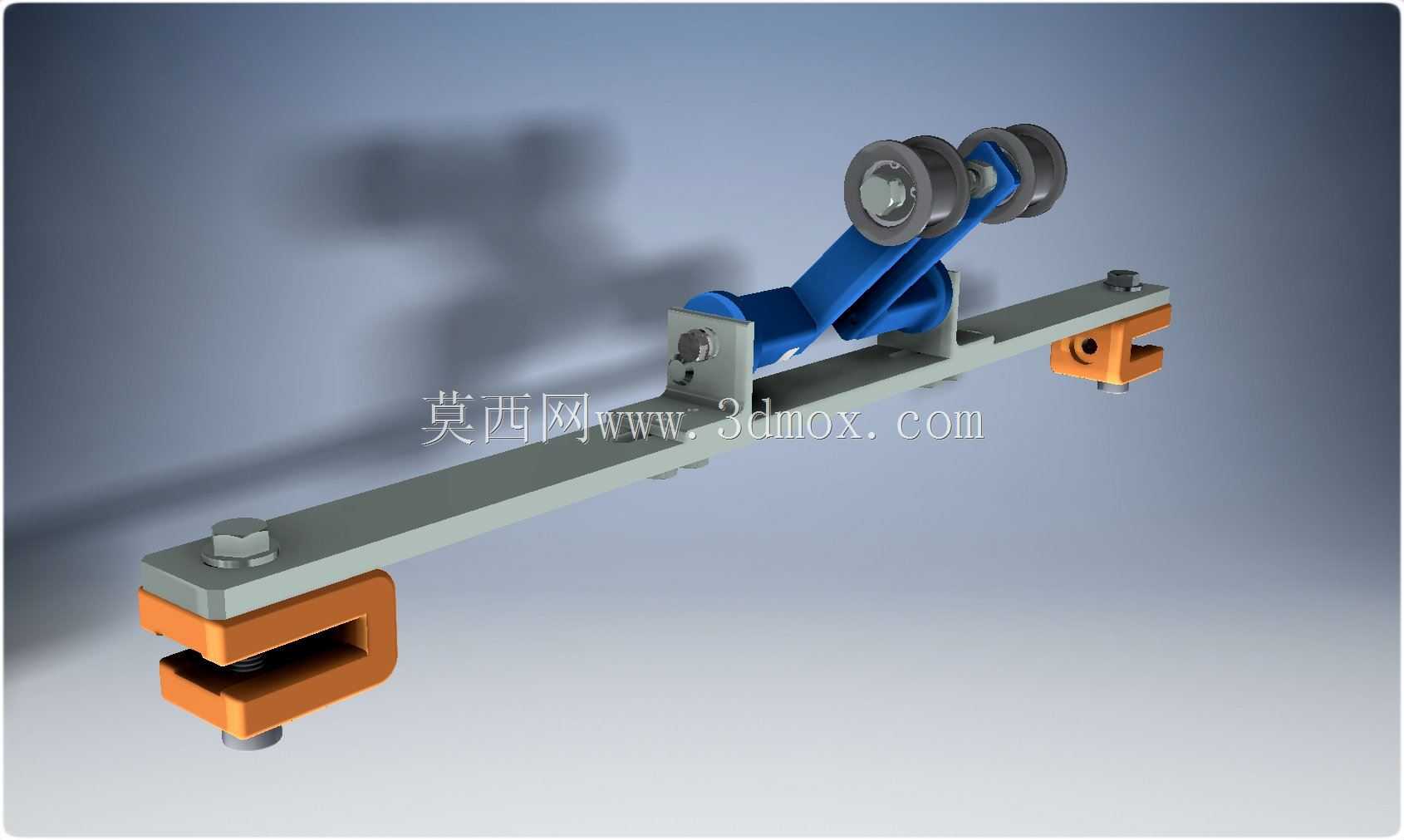

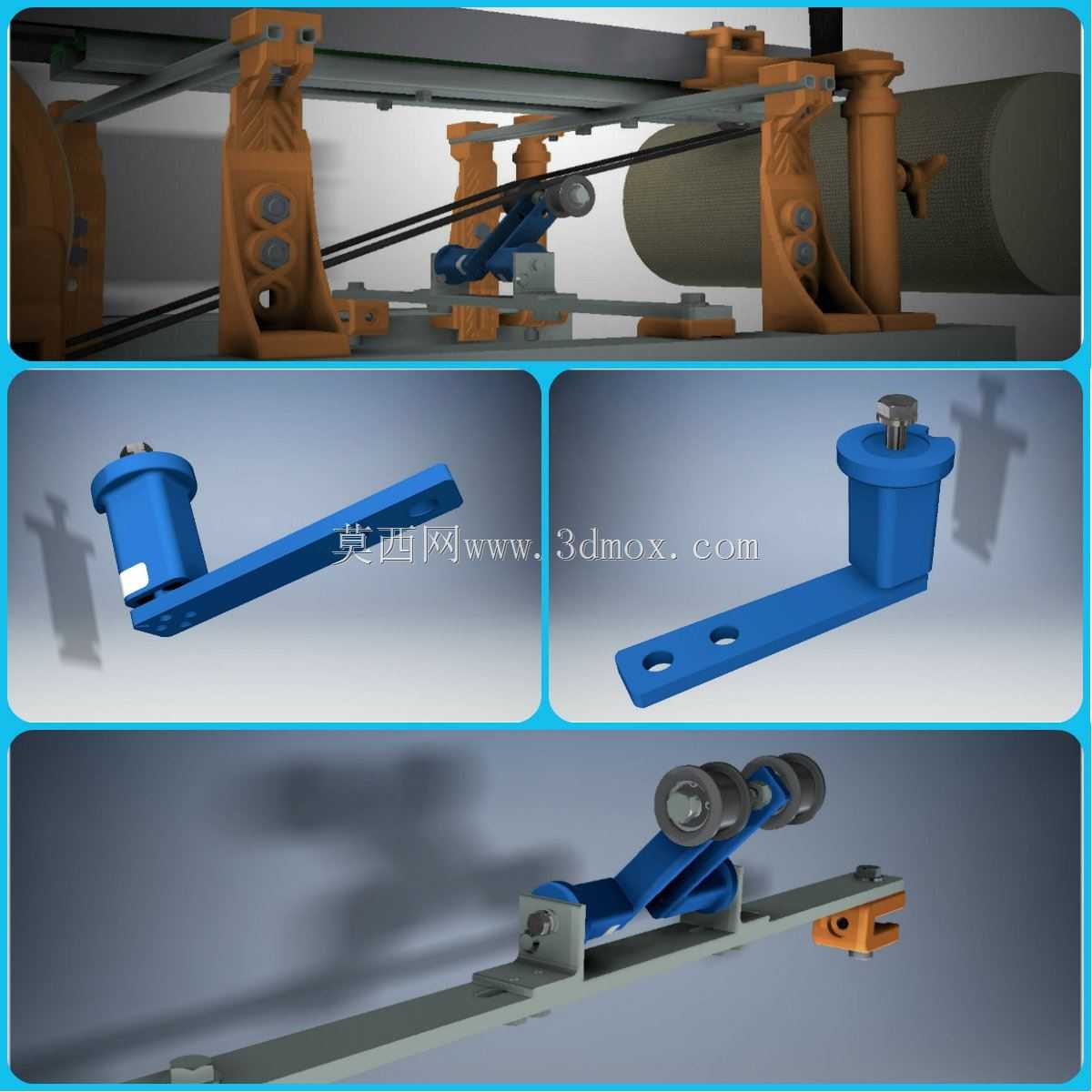

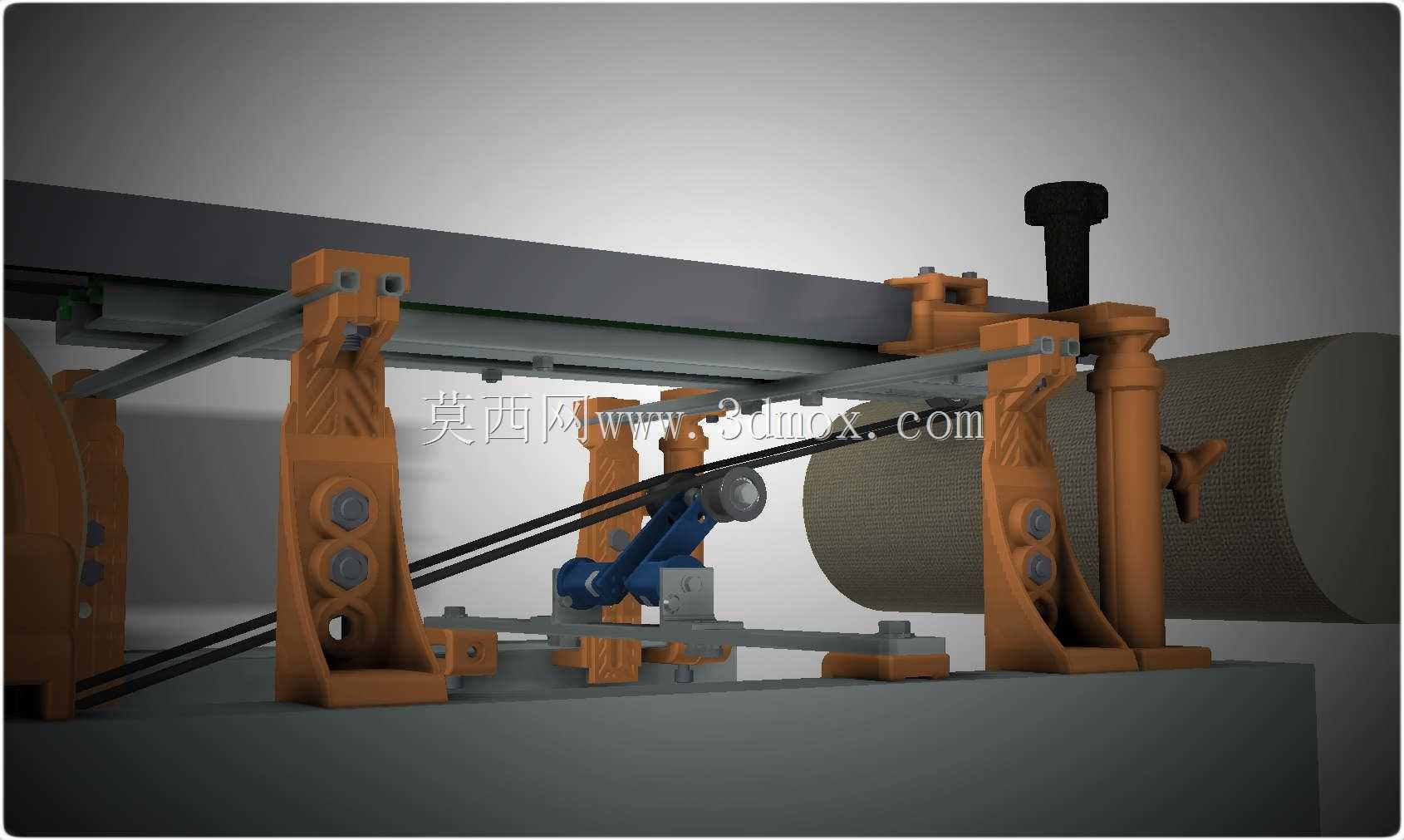

安装边界方面，装置底座采用标准孔位设计，可直接通过螺栓固定在输送机机架、设备安装立面或者定制安装支架上，不需要对原有设备主体做大规模焊接改造，安装门槛低，适配现有设备的升级改造需求。摆臂的摆动角度覆盖0-90度调节范围，可根据传动件的布置方向选择水平、垂直或者倾斜方向安装，张紧轮组件可根据适配的传动件类型更换，既可以适配平皮带、V带、同步带等各类皮带传动场景，也可更换链轮压头适配滚子链、板式链等链条传动场景，整体结构紧凑，占用安装空间小，不需要预留过大的张紧调整行程空间，尤其适合设备内部布局紧凑、运维操作空间有限的传动场景使用。在设计过程中充分考虑了免维护需求，核心弹性单元采用全密封结构，内部不需要定期加注润滑脂，长期运行无额外维护成本，可适配连续化生产的工业产线长期不间断运行需求。
