多瓣液压废钢抓斗结构设计

这款多瓣式液压抓斗是面向散碎不规则物料装卸作业开发的起重配套属具，广泛应用于废钢回收场站、垃圾处理分拣中心、港口散货堆场、冶金厂区废料转运等场景，主要针对废钢铁块、破碎矿石、工业垃圾、散装木料等形态不规则、堆积密度不均的物料完成抓取、转运、堆垛、装卸作业，可适配各类起重机、挖掘机、物料装卸机的前端工作装置，替代传统人工捆扎、吊装的低效作业模式，大幅提升散碎硬质物料的装卸转运效率，降低作业过程中的安全隐患。

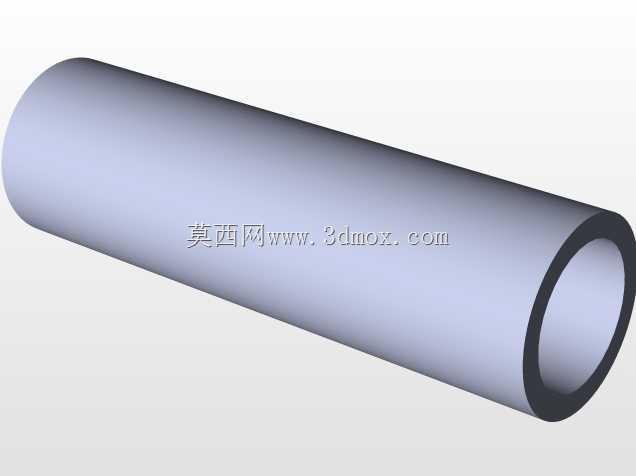

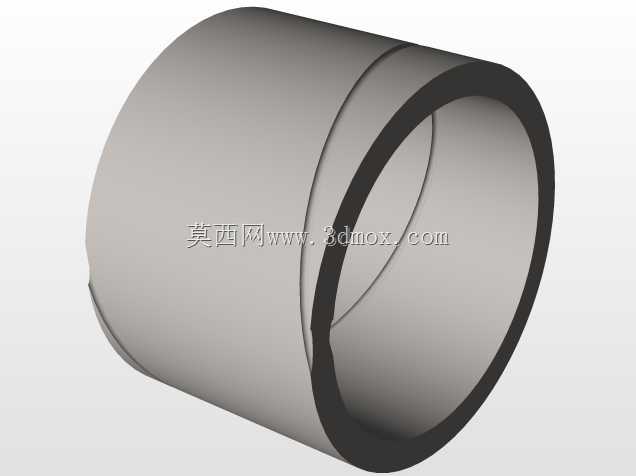

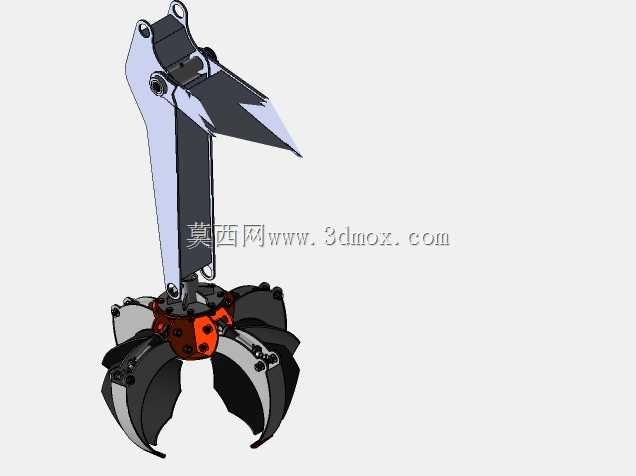

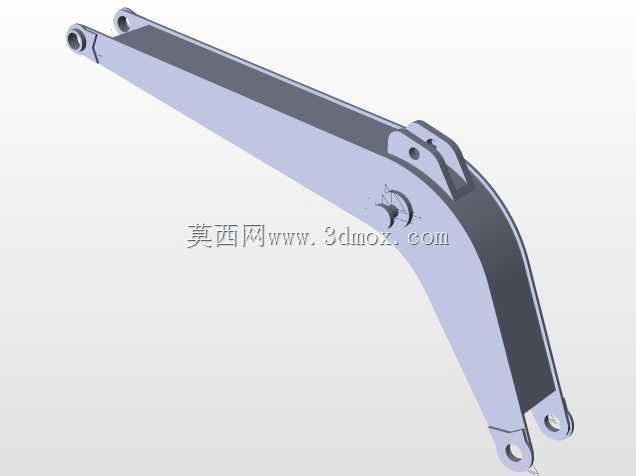

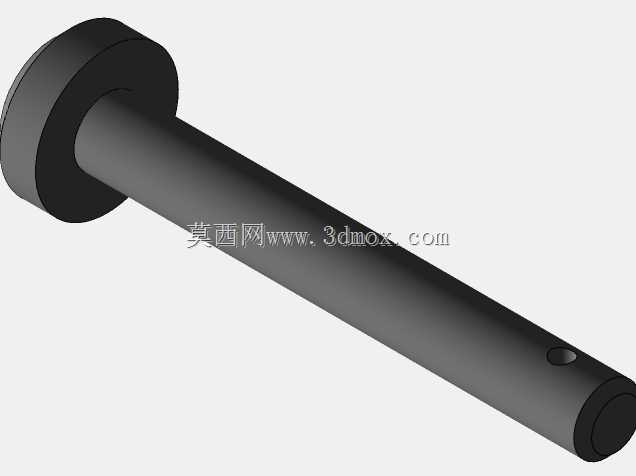

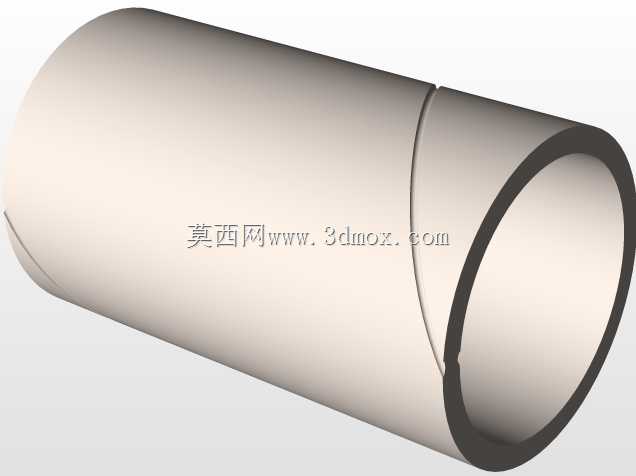

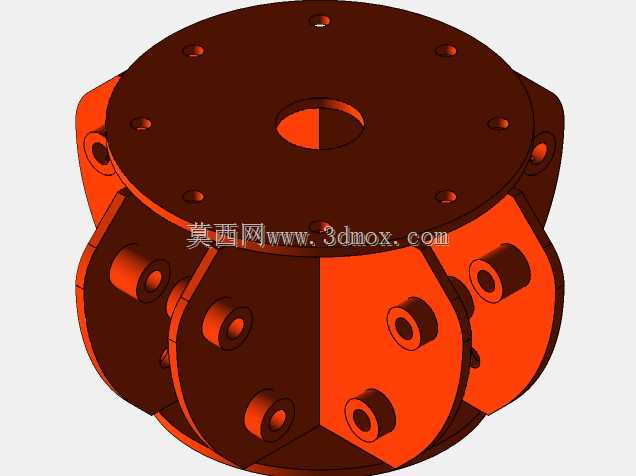

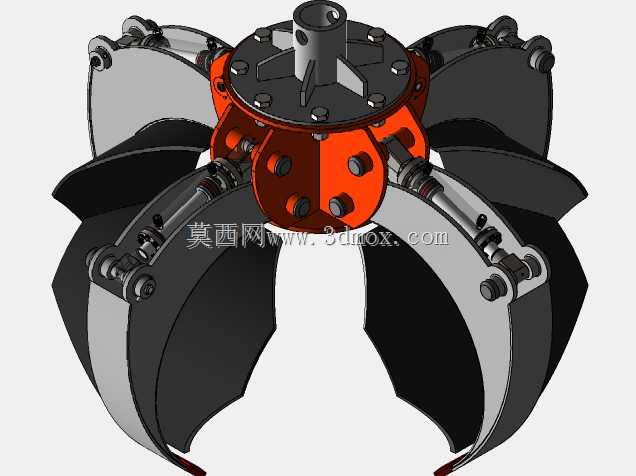

从功能特性来看，该抓斗采用六瓣对称式爪瓣布局，每个爪瓣配套独立的液压驱动单元，可实现同步开合动作，抓取过程中爪瓣能够根据物料的堆积形态自适应调整切入角度，即便物料块度大小不均、外形棱角不规则，也能通过多瓣合围的方式形成稳定的包裹容腔，避免物料在起吊转运过程中散落。每个爪瓣的铰接位置均配置了耐磨衬套与密封防护结构，可适应多粉尘、多金属碎屑的恶劣作业环境，减少铰接部位的异常磨损，延长设备的连续作业时长。中心回转基座采用法兰式安装接口，可与不同吨位的主机工作臂快速对接，基座内部集成液压油路分路结构，无需额外布置外露液压管线，避免作业过程中管线被物料剐蹭破损。

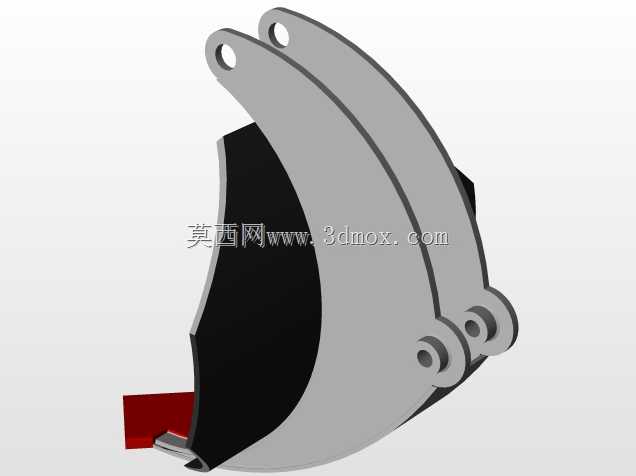

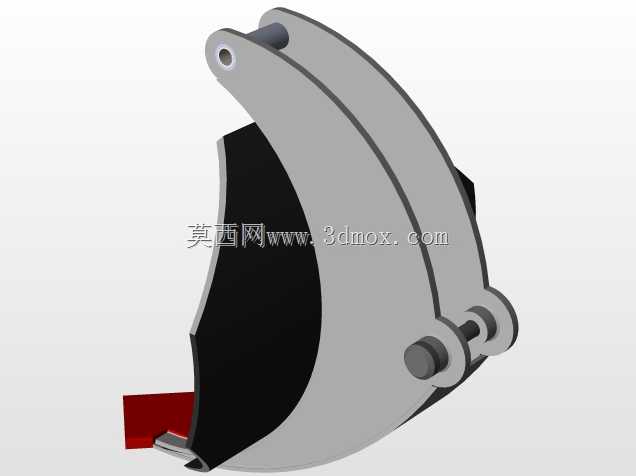

设计过程中，整体结构围绕受力均衡性展开，中心承载座采用辐条式加强结构，将每个爪瓣的作业载荷均匀分散到中心安装法兰位置，避免局部应力集中导致的结构变形；爪瓣的弧形轮廓经过受力优化，抓取时刃口先以较小角度切入物料堆，随着开合油缸的推力输出，爪瓣逐步向内合围，能够以较小的液压推力获得足够的抓取深度，降低主机液压系统的负载压力。安装边界上，顶部法兰预留了标准的螺栓连接孔位与液压油路口，对接尺寸覆盖主流10-20吨级起重主机的安装参数，爪瓣完全张开时的最大作业直径可覆盖常见散料堆的单次抓取范围，闭合后形成的容腔容积匹配对应主机的额定起重量，避免超载作业；闭合状态下爪瓣刃口紧密贴合，无明显缝隙，可有效防止小块碎料从瓣间缝隙掉落，转运过程中不会出现物料遗撒的问题。
